(単位:mm)

本体

タイマ本体

表面取りつけ(プラグイン端子)
形H3RN-1
形H3RN-11

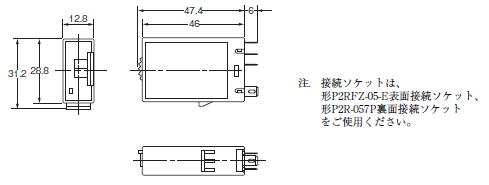

H3RN 外形寸法 3

注. 接続ソケットは、形P2RF-05-E表面接続ソケット、形P2R-057P裏面接続ソケットをご使用ください。

表面取りつけ(プラグイン端子)
形H3RN-2
形H3RN-21

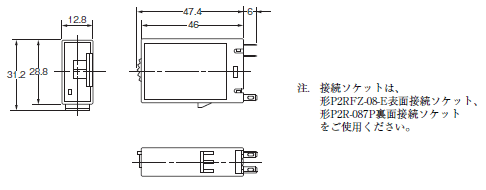

H3RN 外形寸法 4

注. 接続ソケットは、形P2RF-08-E表面接続ソケット、形P2R-087P裏面接続ソケットをご使用ください。

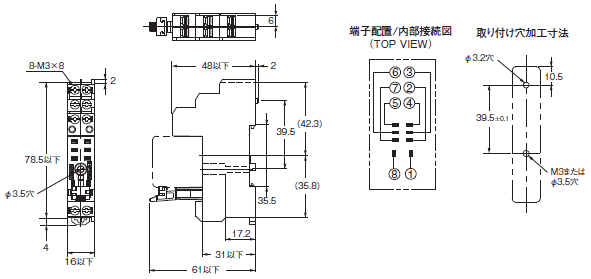

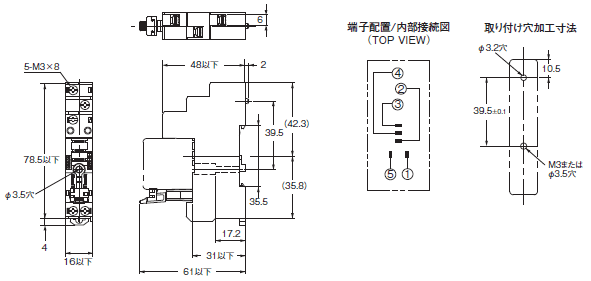

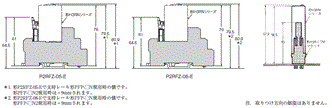

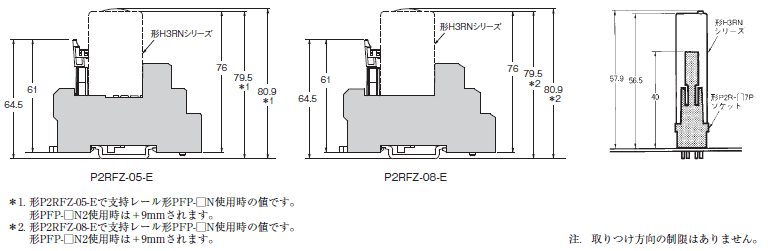

ソケット取りつけ時の寸法

H3RN 外形寸法 5

接続ソケット

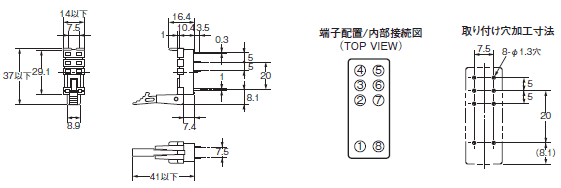

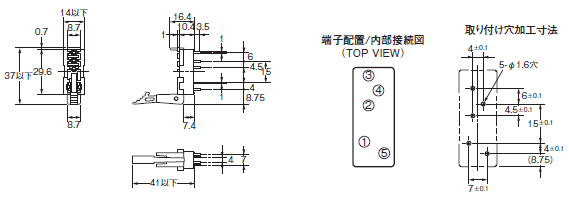

接続ソケットは、形P2RF-□-E、形P2R-□7Pをご使用ください。(□内は1cの場合:05、2aの場合:08)
形P2RF-□はフックが合わないため、使用できません。
icon_01詳細は、カタログを参照ください。
