(単位:mm)

本体

タイマ本体

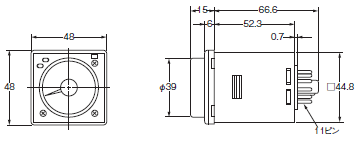

形H3CR-A、形H3CR-AP
形H3CR-AS、形H3CR-A-301

H3CR-A 外形寸法 3

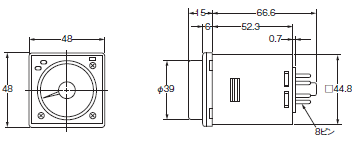

形H3CR-A8、形H3CR-A8S
形H3CR-A8E、形H3CR-A8-301

H3CR-A 外形寸法 4

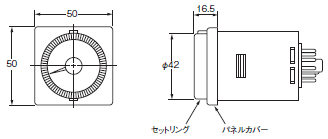

セットリングおよびパネルカバー取りつけ時の寸法

形Y92S-27、形Y92S-28(別売)

H3CR-A 外形寸法 6

アダプタ装着時の寸法

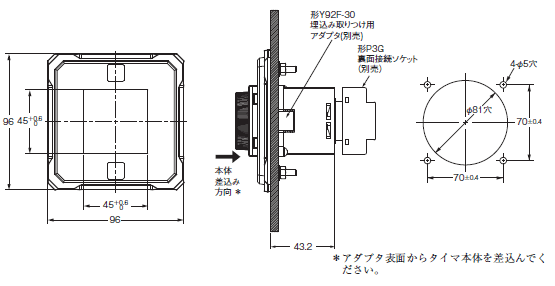

形Y92F-30 埋込み取りつけ用アダプタ(別売)

H3CR-A 外形寸法 8

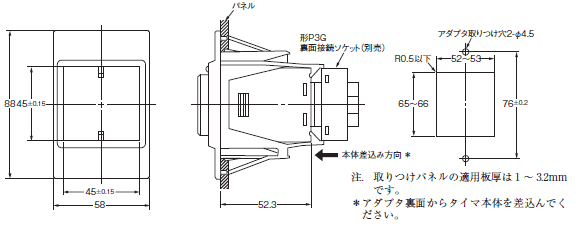

形Y92F-73 埋込み取りつけ用アダプタ(別売)

H3CR-A 外形寸法 9

注. フロントカバーおよびパネルカバーと同時に使用できません。

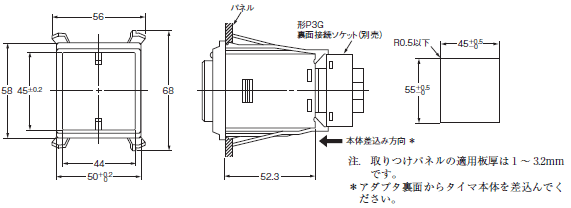

形Y92F-74 埋込み取りつけ用アダプタ(別売)

H3CR-A 外形寸法 10

注. フロントカバーおよびパネルカバーと同時に使用できません。

形Y92F-38 埋込み取りつけ用アダプタ(別売)

H3CR-A 外形寸法 11

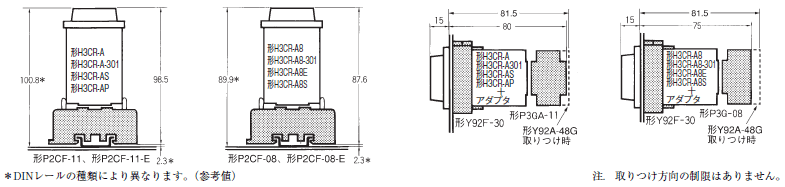

ソケット取りつけ時の寸法

H3CR-A 外形寸法 12
