（単位：mm）

CPUユニット

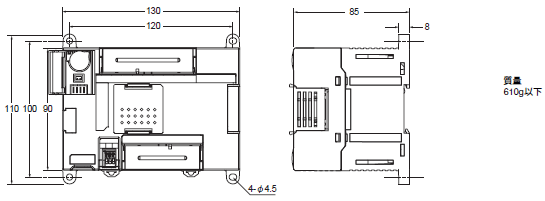

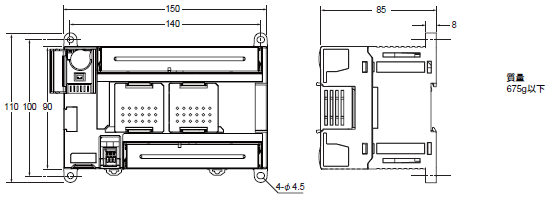

CP1L-EM40点タイプ

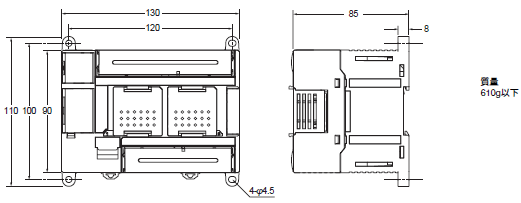

CP1L-EM30点タイプ

CP1L-EL20点タイプ

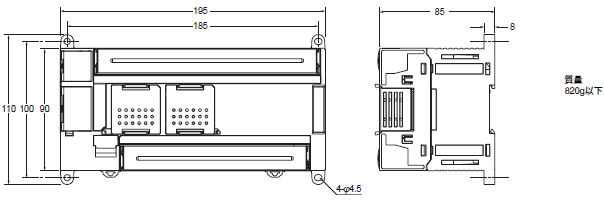

CP1L-M60点タイプ

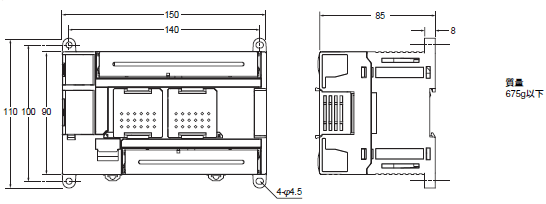

CP1L-M40点タイプ

CP1L-M30点タイプ

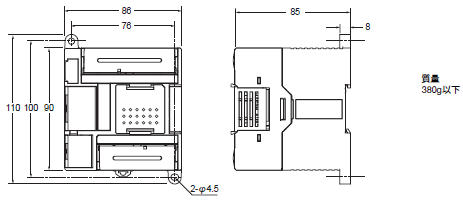

CP1L-L14/20点タイプ

CP1L-L10点タイプ

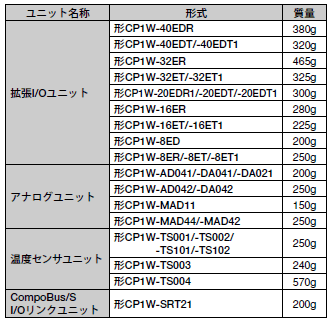

拡張（I/O）ユニット

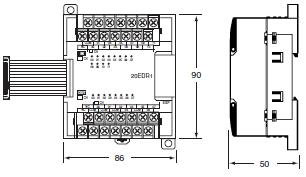

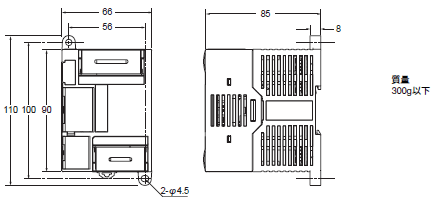

形CP1W-20ED□、形CP1W-16E□□、
形CP1W-AD04□、形CP1W-DA021/04□、
形CP1W-MAD□□、形CP1W-TS□□1/□□2/□□3

形CP1W-8E□□
形CP1W-SRT21

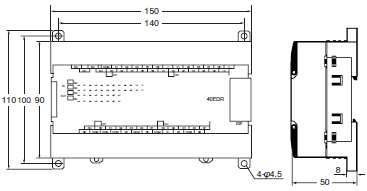

形CP1W-40ED□
形CP1W-32E□□
形CP1W-TS004
