(単位:mm)

本体

I/Oターミナルソケット

形P7TF-IS16

P7TF-IS16 / OS16 / OS08 外形寸法 3

形P7TF-OS16
形P7TF-OS16-1

P7TF-IS16 / OS16 / OS08 外形寸法 4

形P7TF-OS08

P7TF-IS16 / OS16 / OS08 外形寸法 5

オプション(別売)

短絡板

形G78-04
各端子の渡り配線必要時にご活用いただけます。
最大通電電流20A。

P7TF-IS16 / OS16 / OS08 外形寸法 7

出力用短絡モジュール

形G77-S
リレーを介さずに直接出力できます。
icon_01詳細は、データシートの外部接続例を参照ください。
入力用には使用できませんのでご注意ください。

P7TF-IS16 / OS16 / OS08 外形寸法 8

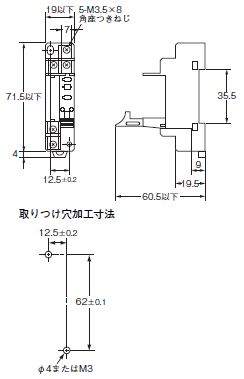

単品ソケット(形G7Tの1a、1b、1c仕様および形G3TAに使用できます)

形P7TF-05
スリムリレーを使ったシーケンスや、I/Oリレーターミナルの1cへの展開の用途にご使用いただけます。
I/Oターミナルソケット 形P7TFの一部を1c仕様でご使用の場合、I/Oターミナルには出力用短絡モジュールを入れていただき、その出力にこのソケットと1c仕様リレーを組み合わせてご使用ください。

P7TF-IS16 / OS16 / OS08 外形寸法 9

表示灯モジュール(サージ吸収機能つき)

形P70□
形P7TF-05の透明化粧板を外して、このモジュールを装着することでサージ吸収と動作表示灯機能つきとなります。

P7TF-IS16 / OS16 / OS08 外形寸法 10
