2012/03 受注終了

OS3101

セーフティレーザスキャナ

OS3101

複雑な形状の作業エリア内で、作業者の存在検知を実現

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

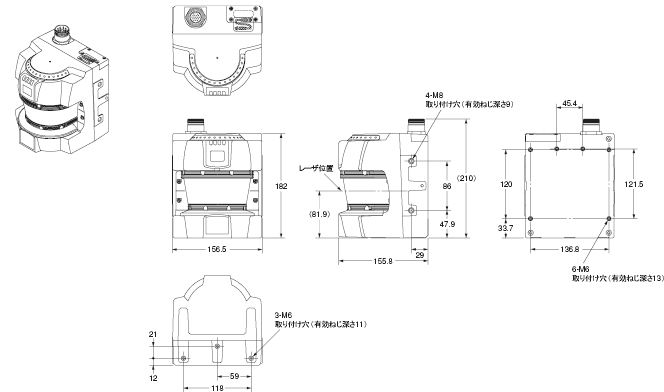

セーフティレーザスキャナ
形OS3101-2-PN-S

OS3101 外形寸法 2

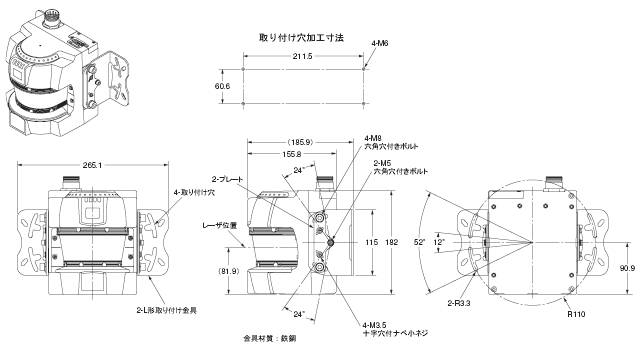

セーフティレーザスキャナ+L形取り付け金具(外向き取り付け)
形OS3101-2-PN-S+形OS3101-BKT

OS3101 外形寸法 4

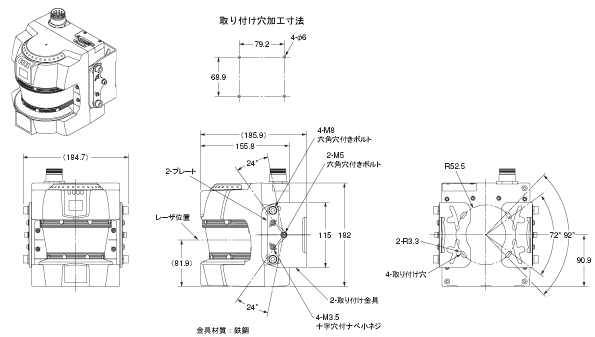

セーフティレーザスキャナ+L形取り付け金具(内向き取り付け)
形OS3101-2-PN-S+形OS3101-BKT

OS3101 外形寸法 6

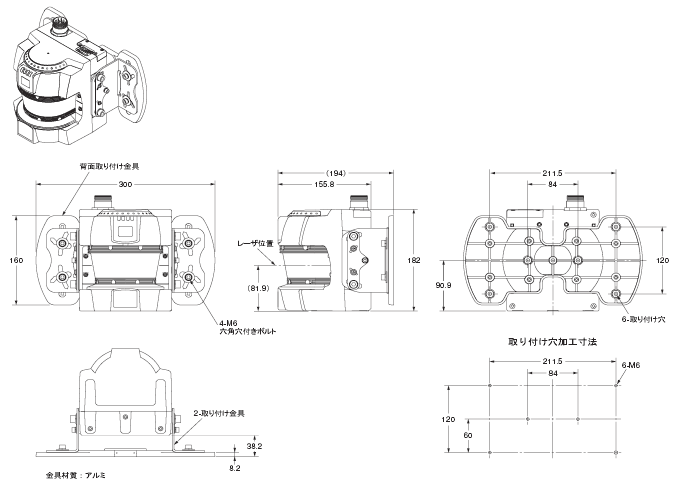

セーフティレーザスキャナ+L形取り付け金具+背面取り付け金具
形OS3101-2-PN-S+形OS3101-BKT+形OS3101-BPT

OS3101 外形寸法 8

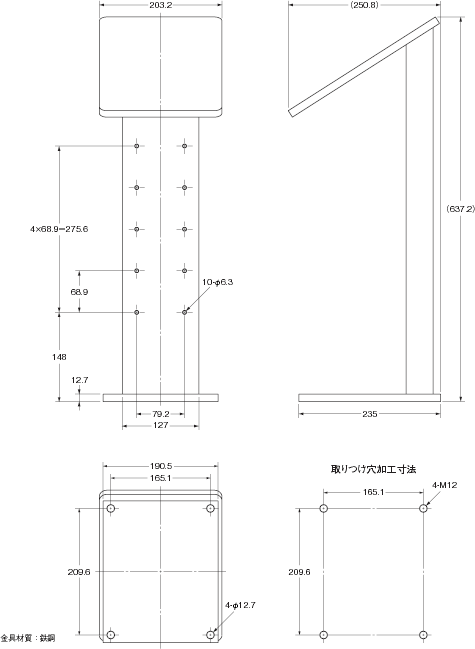

取り付けスタンド
形OS3101-MT

OS3101 外形寸法 10

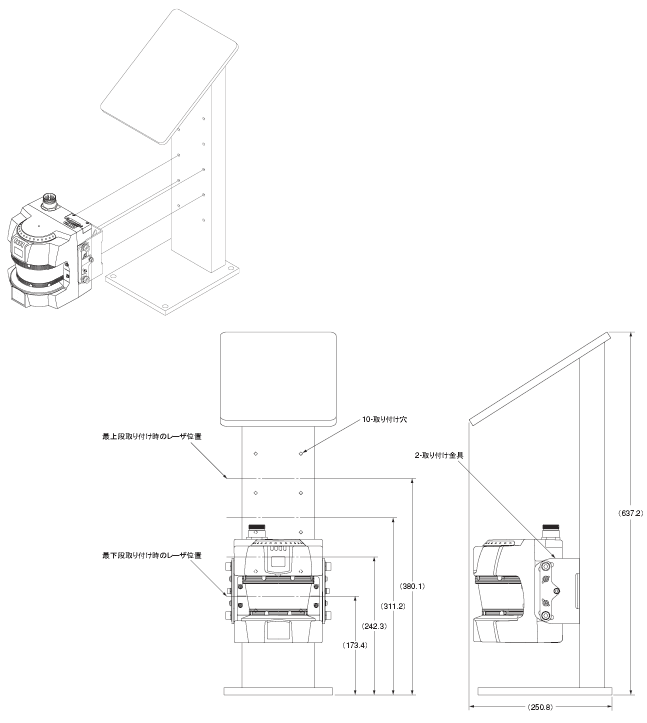

セーフティレーザスキャナ+L形取り付け金具+取り付けスタンド
形OS3101-2-PN-S+形OS3101-BKT+形OS3101-MT

OS3101 外形寸法 12

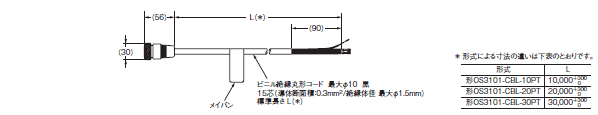

電源ケーブル
形OS3101-CBL-□□PT

OS3101 外形寸法 14
