| 形状 | 電源 | 出力仕様 | 形式 |
|---|---|---|---|
1カメラタイプ
 |
DC21.6～26.4V | NPN | 形ZFX-C10H |
| PNP | 形ZFX-C15H | ||
2カメラタイプ
 |
NPN | 形ZFX-C20 | |
| PNP | 形ZFX-C25 |
2021/03 受注終了
ZFX
スマートセンサ（液晶モニタ一体視覚センサ）
必要な機器を徹底的に「オールインワン化」。基本部品は、カメラとコントローラのわずか2点。現場設置、即完了
※ Web特別価格提供品
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
この商品について
関連情報
- 商品カテゴリ共通
- 特設ページ
情報更新 : 2024/04/01
コントローラ
カメラ
| 形状 | 種類 | 設置距離 | 検出範囲 | 形式 | 備考 | |
|---|---|---|---|---|---|---|
（形ZFX-SC50） |
照明一体型カメラ | モノクロタイプ | 34～49mm | 4.9mm×4.9mm
～8.9mm×8.9mm（可変） |
形ZFX-SR10 | ケーブル
引き出し長：２m |
| 形ZFX-SR10R ＊1 | ||||||
| 38～194mm | 9.8mm×9.8mm
～49mm×49mm（可変） |
形ZFX-SR50 | ||||
| 形ZFX-SR50R ＊1 | ||||||
| カラータイプ | 34～49mm | 4.9mm×4.9mm
～8.9mm×8.9mm（可変） |
形ZFX-SC10 | |||
| 形ZFX-SC10R ＊1 | ||||||
| 31～187mm | 9.8mm×9.8mm
～49mm×49mm（可変） |
形ZFX-SC50 | ||||
| 形ZFX-SC50W（IP67） | ||||||
| 形ZFX-SC50R ＊1 | ||||||
| 67～142mm | 49mm×49mm
～89mm×89mm（可変） |
形ZFX-SC90 | ||||
| 形ZFX-SC90W（IP67） | ||||||
| 形ZFX-SC90R ＊1 | ||||||
| 115～227mm | 89mm×89mm
～148mm×148mm（可変） |
形ZFX-SC150 | ||||
| 形ZFX-SC150W（IP67） | ||||||
| 形ZFX-SC150R ＊1 | ||||||
| カメラ（単体） | モノクロタイプ | 検出範囲、設置距離に合わせてCCTVレンズを選択 | 形ZFX-S | カメラケーブルが
必要 |
||
| カラータイプ | 形ZFX-SC | |||||
*１ ロボットケーブルです。
ケーブル
| 種類 | コード長 | 形式 | |
|---|---|---|---|
| カメラケーブル
＊1 |
ノーマルタイプ | 3m | 形ZFX-VS 3M |
| 8m | 形ZFX-VS 8M | ||
| ロボットケーブルタイプ | 3m | 形ZFX-VSR | |
| ライトアングル
カメラケーブル ＊2 |
ノーマルタイプ（曲がり方向：A） | 3m | 形ZFX-VSLA 3M |
| 8m | 形ZFX-VSLA 8M | ||
| ロボットケーブルタイプ（曲がり方向：A ） | 3m | 形ZFX-VSRLA 3M | |
| ノーマルタイプ（曲がり方向：B） | 3m | 形ZFX-VSLB 3M | |
| 8m | 形ZFX-VSLB 8M | ||
| ロボットケーブルタイプ（曲がり方向：B） | 3m | 形ZFX-VSRLB 3M | |
| カメラ延長ケーブル
＊3 |
ノーマルタイプ | 3m | 形ZFX-XC3A |
| 8m | 形ZFX-XC8A | ||
| ロボットケーブルタイプ | 3m | 形ZFX-XC3AR | |
| カメラ延長ケーブル
（長距離タイプ） |
延長ケーブル ＊4 | 15m | 形ZFX-XC15BR |
| 25m | 形ZFX-XC25BR | ||
| デジタルイコライザ（カメラ側） | 0.2m | 形ZFX-XEQ01 | |
| デジタルイコライザ（コントローラ側） | 0.2m | 形ZFX-XEQ02 | |
| パラレルI/Oケーブル | 2m | 形ZFX-VP 2M | |
| 5m | 形ZFX-VP 5M | ||
| RS-232Cケーブル（PLC用） | 2m | 形ZFX-XPT2A | |
| 5m | 形ZFX-XPT5A | ||
| 15m | 形ZFX-XPT15A | ||
| RS-422ケーブル（PLC用） | 2m | 形ZFX-XPT2B | |
| 5m | 形ZFX-XPT5B | ||
| 15m | 形ZFX-XPT15B | ||
| モニタケーブル | 2m | 形FZ-VM 2M | |
| 5m | 形FZ-VM 5M | ||
| 専用USBケーブル | 1.8m | 形ZFX-XUSB | |
＊1. 形ZFX-S、形ZFX-SCに必要です。形ZFX-SR□□/SC□□はケーブル引き出し式なので使用しません。

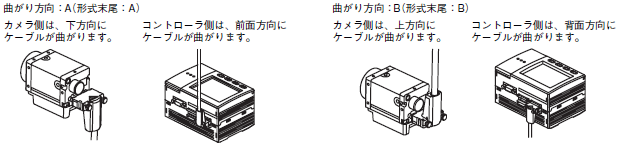

＊2. ケーブルの曲がり方向
*3 カメラ延長ケーブルは、２本まで連結できます。
ただし、コントローラ-カメラ間の総ケーブル長が、19m以内（カメラケーブル含む）になる組合わせで使用してください。
*4 コントローラ-カメラ間の総ケーブル長が28.4m以内（カメラケーブル含む）の組合わせで使用してください。
カメラケーブル形ZFX-VS□□/VSR□□はカメラ側に接続し、延長ケーブル形ZFX-XC□A/XC□ARはコントローラ側に接続してください。
周辺機器
| 種類 | 形式 | 備考 | |
|---|---|---|---|
| コンソール | 2m | 形ZFX-KP 2M | － |
| 5m | 形ZFX-KP 5M | ||
| 液晶モニタ | 形FZ-M08 | ||
| パネルマウントアダプタ | 形ZFX-XPM | ||
| オプション照明
＊1 |
バー型照明 | 形ZFV-LTL01 | |
| バー型ダブル照明 | 形ZFV-LTL02 | ||
| バー型ローアングル照明 | 形ZFV-LTL04 | ||
| 透過照明用 | 形ZFV-LTF01 | ||
| CCTVレンズ/接写リング | 形3Z4S-LEシリーズ |  画像処理周辺機器カタログ
（カタログ番号 SDNB-029）参照 |
|
| 外部照明 | 形FLVシリーズ | ||
＊1. 形ZFX-SC50□、形ZFX-SC90□にて使用可能です。
