V680シリーズ

RFIDシステム

V680シリーズ

ISO/IEC18000-3（15693） に準拠したグローバルで使えるRFID

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2018/11/01

形V680シリーズのコントローラにアンプ・アンテナを接続し、IDタグにデータの読出し、書込みを行います。

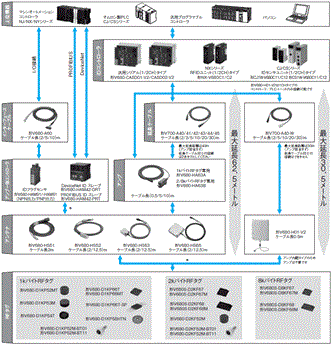

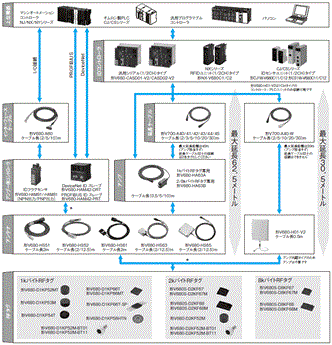

V680シリーズ システム構成 2

＊使用可能な組み合わせについては、「アンプ・アンテナ・RFタグの組み合わせ表」をご覧ください。

ハンディタイプ

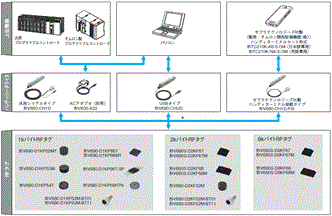

V680シリーズ システム構成 3

＊1. ゼブラテクノロジーズ社製ハンディターミナルWork About Proシリーズは、オムロン関西制御機器株式会社よりご購入いただけます。
＊2. 使用可能な組み合わせについては、下記の「アンプ・アンテナ・RFタグの組み合わせ表」をご覧ください。
注. 日本・ヨーロッパ・アメリカなど、世界51カ国の無線機器の型式認証などを取得していますので、海外でも安心してご使用いただけます。
icon_01一部の機種が使用できませんので、最新の各国電波法対応状況および認証を取得している機器の組み合わせについては、「規格認証/適合」ページでご確認ください。
その他の使用可能国については、別途お問い合わせください。

アンプ・アンテナ・RFタグの組み合わせ表

1kバイトRFタグ

アンプ アンテナ EEP-ROMタイプ
1kバイト
形V680-
D1KP52MT
1863_f_3_1
 形V680-
D1KP53M
1863_f_3_2
 形V680-
D1KP54T
1863_f_3_3
 形V680-
D1KP66T
1863_f_3_4
形V680-HA63A
形V680-HAM42-DRT
形V680-HAM□1		 形V680-HS51 ○ ○
形V680-HS52-□ ○ ○ ○ ○
形V680-HS63-□ ○＊ ○ ○
形V680-HS65-□ ○ ○
形V680-HAM42-PRT 形V680-HS63-W ○＊ ○
形V680-HS65-W ○
形V680-H01-V2（アンプ内蔵アンテナ） ○
形V680-CH□D（ハンディリーダライタ） ○ ○ ○

アンプ アンテナ EEP-ROMタイプ
1kバイト
形V680-
D1KP66MT
1863_f_3_5		 形V680-
D1KP66T-SP
1863_f_3_6		 形V680-
D1KP58HT
1863_f_3_7		 形V680-
D1KP52M-BT□1
1863_f_3_8
形V680-HA63A
形V680-HAM42-DRT
形V680-HAM□1		 形V680-HS51 ○
形V680-HS52-□ ○ ○ ○
形V680-HS63-□ ○ ○
形V680-HS65-□ ○ ○ ○
形V680-HAM42-PRT 形V680-HS63-W ○ ○
形V680-HS65-W ○ ○
形V680-H01-V2（アンプ内蔵アンテナ） ○
形V680-CH□D（ハンディリーダライタ） ○ ○ ○

2kバイトRFタグ

アンプ アンテナ FRAMタイプ
2kバイト
形V680-
D2KF52M
1863_f_4_1
 形V680-
D2KF52M-
BT□1
1863_f_4_2
 形V680S-
D2KF67
1863_f_4_3
 形V680S-
D2KF67M
1863_f_4_4
 形V680S-
D2KF68
1863_f_4_5
 形V680S-
D2KF68M
1863_f_4_6
形V680-HA63B
形V680-HAM42-DRT
形V680-HAM□1		 形V680-HS51 ○ ○
形V680-HS52-□ ○ ○ ○ ○
形V680-HS63-□ ○＊ ○ ○ ○ ○
形V680-HS65-□ ○ ○ ○ ○
形V680-HAM42-PRT 形V680-HS63-W ○ ○ ○ ○
形V680-HS65-W ○ ○ ○ ○
形V680-H01-V2（アンプ内蔵アンテナ） ○ ○
形V680-CH□D（ハンディリーダライタ） ○ ○ ○ ○ ○

8kバイトRFタグ

アンプ アンテナ FRAMタイプ
8kバイト
形680S-
D8KF67
1863_f_5_4		 形680S-
D8KF67M
1863_f_5_5		 形680S-
D8KF68
1863_f_5_6		 形680S-
D8KF68M
1863_f_5_7
形V680-HA63B
形V680-HAM42-DRT
形V680-HAM□1		 形V680-HS51
形V680-HS52-□ ○ ○
形V680-HS63-□ ○ ○ ○ ○
形V680-HS65-□ ○ ○ ○ ○
形V680-HAM42-PRT 形V680-HS63-W ○ ○ ○ ○
形V680-HS65-W ○ ○ ○ ○
形V680-H01-V2（アンプ内蔵アンテナ） ○ ○
形V680-CH□D（ハンディリーダライタ） ○ ○ ○ ○

＊形V680-D1KP52MT、形V680-D2KF52Mを金属に埋め込んでご使用される場合は、アンテナ形V680-HS51/-HS52をご使用ください。
アンテナ形V680-HS63との組み合せでは、交信できません。
形V680-D1KP52MT、形V680-D1KP53Mおよび形V680-D2KF52Mは、アンテナ形V680-HS65との組み合せでは、交信できません。
注. 詳細については、ユーザーズマニュアル（SCHI-707、SCHI-708、SCHI-709、SCHI-711、SCHI-712、SCHI-714、SCHI-715、SDGR-709）を参照ください。

形V680シリーズのRFタグ以外で、ISO/IEC18000-3（15693）に準拠するRFタグと交信できます。ただし、この場合、交信保証を行っておりませんので、お客様にて十分動作確認を行って頂いた上、ご使用ください。
