G3JA-C

電圧制御スタート/キックスタート/電流制限スタート/ソフトストップタイプ

G3JA-C

バイパスリレー内蔵。コンパクトサイズでスムーズなモータの始動・停止を実現

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

カートを見る

この商品について

関連情報

情報更新 : 2009/06/01

定格

形式 形G3JA-C403 形G3JA-C409 形G3JA-C416 形G3JA-C419 形G3JA-C425 形G3JA-C430 形G3JA-C437
定格通電電流 3A 9A 16A 19A 25A 30A 37A
放熱量 11W 12W 14W 15W 17W 19W 24W
主回路部定格電源電圧 AC200～480V（±10%）、 50/60Hz（±5%）、 3相
電源側主回路端子
（L1/L2/L3） 		電線サイズ 2.5～25mm2 （14～4AWG）、 被覆の剥きしろ（推奨） ： 11mm
締めつけトルク 2.3～3.4N・m
負荷側主回路端子
（T1/T2/T3） 		電線サイズ 2.5～16mm2 （14～6AWG）、 被覆の剥きしろ（推奨） ： 11mm
締めつけトルク 2.3～3.4N・m
制御端子
（A1/A2/IN1/IN2/
97/98/13/14） 		電線サイズ 0.2～2.5mm2 （24～14AWG）、 被覆の剥きしろ（推奨） ： 9mm
締めつけトルク 0.5～0.9N・m
過負荷電流検出範囲 1～3A 3～9A 5.3～16A 6.3～19A 8.3～25A 10～30A 12.3～37A
定格電源電圧 AC100～240VまたはAC24V 50/60Hz、 DC24V

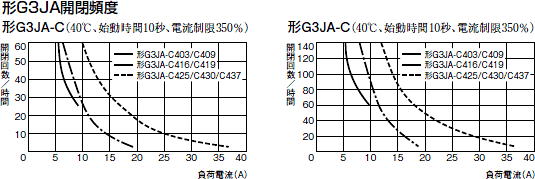

注. 負荷の開閉頻度は1時間に4回まで可能です。（条件：定格電流通電、周囲温度50℃以下、制限電流300％、始動時間15s、ON時間比率70％以下） 　　 ただし、オプションのファンを使用すると、同一条件で1時間に10回の開閉が可能になります。

G3JA-C 定格/性能 4

短絡保護選定（最大ヒューズまたはサーキットブレーカのサイズ） タイプ1

形式 形G3JA-
C403 		形G3JA-
C409 		形G3JA-
C416 		形G3JA-
C419 		形G3JA-
C425 		形G3JA-
C430 		形G3JA-
C437
ULクラスK5およびRK5ヒューズ
ULリスティング（600V） 		定格しゃ断電流5kA
12A 30A 60A 70A 100A 110A 125A
ULリストの熱動電磁形
サーキットブレーカ
ULリスティング（600V） 		定格しゃ断電流5kA
12A 30A 60A 70A 100A 110A 125A

主回路部

分類 cULus（UL508） IEC（EN/IEC60947-4-2）
定格使用電圧 AC200～480V AC400V
絶縁定格電圧 AC600V AC500V
耐電圧（制御回路−主回路間） AC2,200V AC2,500V
繰り返しピーク電圧 1,400V
動作周波数 50/60Hz（±5%）
用途カテゴリ 断続負荷 AC-53b
単相/3相 3相専用
定格インパルス電圧 6kV
dv/dt 1,000V/μs
過電圧カテゴリ Ⅲ

制御回路

分類 cULus（UL508） IEC（EN/IEC60947-4-2）
定格電源電圧 AC100～240V 50/60Hz
AC24V 50/60Hz、 DC24V
許容電圧変動範囲 電源電圧の±10％
過電圧カテゴリ -- Ⅲ ＊
動作電圧（A1−A2間） AC90V以下（AC100～240V）、 AC15.2V/DC21.6V以下（AC/DC24V）
オン時消費電流
（ファン形G32J-CF64含む）
（IN1、 IN2） 		AC120Vのとき9.8mA/AC240Vのとき19.6mA、 AC/DC24Vのとき7.3mA
復帰電圧（A1−A2間） AC15V以上（AC100～240V）、 AC3.6V/DC5.1V以上（AC/DC24V）
復帰電流（IN1、 IN2） 10mA以下（IN1）、 12mA以下（IN2）
オン時の制御回路
消費電流 ファン付き 		AC120Vのとき215mA以下、 AC240Vのとき180mA以下、 AC24Vのとき660mA以下、
DC24Vのとき800mA以下
オン時の制御回路
消費電流 ファンなし 		AC120Vのとき205mA以下、 AC240Vのとき145mA以下、 AC24Vのとき580mA以下、
DC24Vのとき705mA以下

＊制御接点または補助接点のいずれかがSELVまたはPELV回路に配線されている場合は、過電圧カテゴリIIとなります。

補助接点

分類 cULus（UL508） IEC（EN/IEC60947-4-2）
定格電源電圧 AC250V/DC30V
定格インパルス電圧 − 4kV
耐電圧 AC1,500V AC2,000V
過電圧カテゴリ − Ⅲ ＊
動作周波数 50/60Hz
用途カテゴリ D300 AC15
TB-97、 -98
（過負荷/異常） 		制御回路方式 電磁リレー
接点数 1
接点 NO接点
電流仕様 AC/DC
定格通電電流 0.6A（AC120V）　0.3A（AC240V）
接点閉時容量/開時容量 432/72VA
TB-13、 -14
（通常/設定速度） 		制御回路方式 電磁リレー
接点数 1
接点 NO接点
電流仕様 AC/DC
定格通電電流 0.6A（AC120V）　0.3A（AC240V）
接点閉時容量/開時容量 432/72VA

＊制御接点または補助接点のいずれかがSELVまたはPELV回路に配線されている場合は、過電圧カテゴリIIとなります。

標準機能

分類 cULus（UL508） IEC（EN/IEC60947-4-2）
始動時間 2s、 5s、 10s、15s、 20s、 25sまたは30s
電圧制御スタート（イニシャルトルク） 拘束ロータトルクの15％、 25％、 35％または65％
電流制限 全負荷電流の150％、 250％、 350％または450％
ソフトストップ時間 始動時間の0％、 100％、 200％または300％
質量 約860g

振動・衝撃

分類 cULus（UL508） IEC（EN/IEC60947-4-2）
振動 耐久 25m/s2 ピーク 10～55～10Hz 片振幅0.19mm
誤動作 10m/s2 ピーク 10～55～10Hz 片振幅0.075mm
衝撃 耐久 300m/s2（30G）
誤動作 150m/s2（15G）

環境条件

分類 cULus（UL508） IEC（EN/IEC60947-4-2）
使用周囲温度 0～＋50°C
保管温度 −25～＋85°C
標高 2,000m以下
使用周囲湿度 5～85％（結露なきこと）
汚染度 2
保護構造 IP20

その他

分類 cULus（UL508） IEC（EN/IEC60947-4-2）
EMI
（エミッションテスト） 		雑音端子電圧 − クラスA
放射電界 − クラスA
EMS
（イミュニティテスト） 		静電放電 直接放電 ： 4kV、 気中放電 ： 8kV
無線周波電磁界 − IEC60947-4-2に従う
ファストトランジェント − IEC60947-4-2に従う
サージイミュニティ − IEC60947-4-2に従う

取得規格

安全規格 UL508（Listing ： File No. E64562）、 CSA22.2 No. 14
