生産終了形式の情報（アクセサリ品を含む）はこちら
注1. （4）付加機能と（5）タイマ機能の組合せのうち、自己診断出力とOFFディレイタイマの両方の機能を持つ機種（形E3Z-□□□-J0T□□-□□）はご用意しておりません。
2. （4）付加機能も（5）タイマ機能もない組合せについては、標準形式（E3Z参照）にてご指定ください。
例：形E3Z-T61-S0SRW-05 → 形E3Z-T61A 0.5M
＊1. 受光量の安定度を診断する機能です。受光量が不安定であれば、自己診断出力がON します。センサが汚れている可能性があり、メンテナンス時期を早めに知ることができます。
＊2. 外部入力で投光を停止する機能です。投光部の故障がわかります。また、センサ群が隣接しても投光を順次行えば、相互干渉の防止ができます。
＊3. 外部入力で投光光量を1/2に切り替える機能です。光量1/2でしゃ光になれば汚れがひどくなったことがわかり、メンテナンス時期を早めに知ることができます。
2012/03 受注終了
E3Z（イージーオーダータイプ）
アンプ内蔵形光電センサ（小型）
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2024/03/01

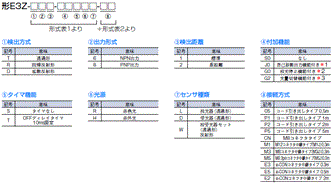

形式基準（イージーオーダー形式）
透過形（投光器＋受光器セット）
形式表１
| 出力形式 | 検出距離 | 付加機能 | タイマ機能 | 光源 | 形式前半
（形式基準①～⑦） |
M5対応機種
＊1 |
|---|---|---|---|---|---|---|
| ＮＰＮ出力 | 10m
（赤色光） |
- | - | 赤色光 | 形E3Z-T61A | ○ |
| 自己診断 | 形E3Z-T61-J0SRW | |||||
| 投光停止 | 形E3Z-T61-G0SRW | |||||
| 光量切替 | 形E3Z-T61-G2SRW | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-T61-S0TRW | ○ | |||
| 投光停止 | 形E3Z-T61-G0TRW | |||||
| 光量切替 | 形E3Z-T61-G2TRW | |||||
| 15m
（赤外光） |
- | - | 赤外光 | 形E3Z-T61 | ○ | |
| 自己診断 | 形E3Z-T61-J0SHW | |||||
| 投光停止 | 形E3Z-T61-G0SHW | |||||
| 光量切替 | 形E3Z-T61-G2SHW | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-T61-S0THW | ○ | |||
| 投光停止 | 形E3Z-T61-G0THW | |||||
| 光量切替 | 形E3Z-T61-G2THW | |||||
| ＰＮＰ出力 | 10m
（赤色光） |
- | - | 赤色光 | 形E3Z-T81A | ○ |
| 自己診断 | 形E3Z-T81-J0SRW | |||||
| 投光停止 | 形E3Z-T81-G0SRW | |||||
| 光量切替 | 形E3Z-T81-G2SRW | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-T81-S0TRW | ○ | |||
| 投光停止 | 形E3Z-T81-G0TRW | |||||
| 光量切替 | 形E3Z-T81-G2TRW | |||||
| 15m
（赤外光） |
- | - | 赤外光 | 形E3Z-T81 | ○ | |
| 自己診断 | 形E3Z-T81-J0SHW | |||||
| 投光停止 | 形E3Z-T81-G0SHW | |||||
| 光量切替 | 形E3Z-T81-G2SHW | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-T81-S0THW | ○ | |||
| 投光停止 | 形E3Z-T81-G0THW | |||||
| 光量切替 | 形E3Z-T81-G2THW |
注. 発注時には必ず形式表1の形式前半と形式表2の形式後半を組み合わせた形式にてご指定ください。
（例：形E3Z-T61-S0SRW-05）
＊1. M5：M8 3pinコネクタ中継タイプ 0.3m
形式表2
| 接続方式 | 形式後半
（形式基準⑧） |
|---|---|
| コード引き出しタイプ 0.5m | -05 |
| コード引き出しタイプ 1m | -P1 |
| コード引き出しタイプ 2m | -P2 |
| コード引き出しタイプ 5m | -P5 |
| M8コネクタタイプ | -CN |
| M12コネクタ中継タイプ 0.3m | -M1 |
| M8コネクタ中継タイプ 0.3m | -M3 |
| M8 3pinコネクタ中継タイプ0.3m ＊1 | -M5 |
| e-CONコネクタ中継タイプ 0.3m | -E3 |
| e-CONコネクタ中継タイプ 0.5m | -E5 |
| e-CONコネクタ中継タイプ 2m | -E2 |
＊1. M8 3Pinコネクタ中継タイプは形式表1のM5対応機種のみとなります。
投光器単体（透過形）
形式表１
| 出力形式 | 検出距離 | 付加機能 | タイマ機能 | 光源 | 形式前半
（形式基準①～⑦） |
M5対応機種
＊1 |
|---|---|---|---|---|---|---|
| ＮＰＮ出力 | 10m
（赤色光） |
- | - | 赤色光 | 形E3Z-T61A-L | ○ |
| 自己診断 | 形E3Z-T61-J0SRL | |||||
| 投光停止 | 形E3Z-T61-G0SRL | |||||
| 光量切替 | 形E3Z-T61-G2SRL | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-T61-S0TRL | ○ | |||
| 投光停止 | 形E3Z-T61-G0TRL | |||||
| 光量切替 | 形E3Z-T61-G2TRL | |||||
| 15m
（赤外光） |
- | - | 赤外光 | 形E3Z-T61-L | ○ | |
| 自己診断 | 形E3Z-T61-J0SHL | |||||
| 投光停止 | 形E3Z-T61-G0SHL | |||||
| 光量切替 | 形E3Z-T61-G2SHL | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-T61-S0THL | ○ | |||
| 投光停止 | 形E3Z-T61-G0THL | |||||
| 光量切替 | 形E3Z-T61-G2THL | |||||
| ＰＮＰ出力 | 10m
（赤色光） |
- | - | 赤色光 | 形E3Z-T81A-L | ○ |
| 自己診断 | 形E3Z-T81-J0SRL | |||||
| 投光停止 | 形E3Z-T81-G0SRL | |||||
| 光量切替 | 形E3Z-T81-G2SRL | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-T81-S0TRL | ○ | |||
| 投光停止 | 形E3Z-T81-G0TRL | |||||
| 光量切替 | 形E3Z-T81-G2TRL | |||||
| 15m
（赤外光） |
- | - | 赤外光 | 形E3Z-T81-L | ○ | |
| 自己診断 | 形E3Z-T81-J0SHL | |||||
| 投光停止 | 形E3Z-T81-G0SHL | |||||
| 光量切替 | 形E3Z-T81-G2SHL | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-T81-S0THL | ○ | |||
| 投光停止 | 形E3Z-T81-G0THL | |||||
| 光量切替 | 形E3Z-T81-G2THL |
注. 発注時には必ず形式表1の形式前半と形式表2の形式後半を組み合わせた形式にてご指定ください。
（例：形E3Z-T61-S0SRW-05）
＊1. M5：M8 3pinコネクタ中継タイプ 0.3m
形式表2
| 接続方式 | 形式後半
（形式基準⑧） |
|---|---|
| コード引き出しタイプ 0.5m | -05 |
| コード引き出しタイプ 1m | -P1 |
| コード引き出しタイプ 2m | -P2 |
| コード引き出しタイプ 5m | -P5 |
| M8コネクタタイプ | -CN |
| M12コネクタ中継タイプ 0.3m | -M1 |
| M8コネクタ中継タイプ 0.3m | -M3 |
| M8 3pinコネクタ中継タイプ0.3m ＊1 | -M5 |
| e-CONコネクタ中継タイプ 0.3m | -E3 |
| e-CONコネクタ中継タイプ 0.5m | -E5 |
| e-CONコネクタ中継タイプ 2m | -E2 |
＊1. M8 3Pinコネクタ中継タイプは形式表1のM5対応機種のみとなります。
受光器単体（透過形）
形式表１
| 出力形式 | 検出距離 | 付加機能 | タイマ機能 | 光源 | 形式前半
（形式基準①～⑦） |
M5対応機種
＊1 |
|---|---|---|---|---|---|---|
| ＮＰＮ出力 | 10m
（赤色光） |
- | - | 赤色光 | 形E3Z-T61A-D | ○ |
| 自己診断 | 形E3Z-T61-J0SRD | |||||
| 投光停止 | 形E3Z-T61-G0SRD | |||||
| 光量切替 | 形E3Z-T61-G2SRD | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-T61-S0TRD | ○ | |||
| 投光停止 | 形E3Z-T61-G0TRD | |||||
| 光量切替 | 形E3Z-T61-G2TRD | |||||
| 15m
（赤外光） |
- | - | 赤外光 | 形E3Z-T61-D | ○ | |
| 自己診断 | 形E3Z-T61-J0SHD | |||||
| 投光停止 | 形E3Z-T61-G0SHD | |||||
| 光量切替 | 形E3Z-T61-G2SHD | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-T61-S0THD | ○ | |||
| 投光停止 | 形E3Z-T61-G0THD | |||||
| 光量切替 | 形E3Z-T61-G2THD | |||||
| ＰＮＰ出力 | 10m
（赤色光） |
- | - | 赤色光 | 形E3Z-T81A-D | ○ |
| 自己診断 | 形E3Z-T81-J0SRD | |||||
| 投光停止 | 形E3Z-T81-G0SRD | |||||
| 光量切替 | 形E3Z-T81-G2SRD | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-T81-S0TRD | ○ | |||
| 投光停止 | 形E3Z-T81-G0TRD | |||||
| 光量切替 | 形E3Z-T81-G2TRD | |||||
| 15m
（赤外光） |
- | - | 赤外光 | 形E3Z-T81-D | ○ | |
| 自己診断 | 形E3Z-T81-J0SHD | |||||
| 投光停止 | 形E3Z-T81-G0SHD | |||||
| 光量切替 | 形E3Z-T81-G2SHD | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-T81-S0THD | ○ | |||
| 投光停止 | 形E3Z-T81-G0THD | |||||
| 光量切替 | 形E3Z-T81-G2THD |
注. 発注時には必ず形式表1 の形式前半と形式表2 の形式後半を組み合わせた形式にてご指定ください。
（例：形E3Z-T61-S0SRW-05）
＊1. M5：M8 3pinコネクタ中継タイプ 0.3m
形式表2
| 接続方式 | 形式後半
（形式基準⑧） |
|---|---|
| コード引き出しタイプ 0.5m | -05 |
| コード引き出しタイプ 1m | -P1 |
| コード引き出しタイプ 2m | -P2 |
| コード引き出しタイプ 5m | -P5 |
| M8コネクタタイプ | -CN |
| M12コネクタ中継タイプ 0.3m | -M1 |
| M8コネクタ中継タイプ 0.3m | -M3 |
| M8 3pinコネクタ中継タイプ0.3m ＊1 | -M5 |
| e-CONコネクタ中継タイプ 0.3m | -E3 |
| e-CONコネクタ中継タイプ 0.5m | -E5 |
| e-CONコネクタ中継タイプ 2m | -E2 |
＊1. M8 3Pinコネクタ中継タイプは形式表1のM5対応機種のみとなります。
回帰反射形
形式表１
| 出力形式 | 検出距離 | 付加機能 | タイマ機能 | 光源 | 形式前半
（形式基準①～⑦） |
M5対応機種
＊1 |
|---|---|---|---|---|---|---|
| ＮＰＮ出力 | 4m ＊2
〔100mm〕 （赤色光） |
- | - | 赤色光 | 形E3Z-R61 | ○ |
| 自己診断 | 形E3Z-R61-J0SRW | |||||
| 投光停止 | 形E3Z-R61-G0SRW | |||||
| 光量切替 | 形E3Z-R61-G2SRW | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-R61-S0TRW | ○ | |||
| 投光停止 | 形E3Z-R61-G0TRW | |||||
| 光量切替 | 形E3Z-R61-G2TRW | |||||
| ＰＮＰ出力 | - | - | 形E3Z-R81 | ○ | ||
| 自己診断 | 形E3Z-R81-J0SRW | |||||
| 投光停止 | 形E3Z-R81-G0SRW | |||||
| 光量切替 | 形E3Z-R81-G2SRW | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-R81-S0TRW | ○ | |||
| 投光停止 | 形E3Z-R81-G0TRW | |||||
| 光量切替 | 形E3Z-R81-G2TRW |
注. 発注時には必ず形式表1の形式前半と形式表2の形式後半を組み合わせた形式にてご指定ください。
（例：形E3Z-T61-S0SRW-05）
＊1. M5：M8 3pinコネクタ中継タイプ 0.3m
＊2. 検出距離は形E39-R1S使用時の距離です。またセンサと反射板の距離は（ ）内の数値以上離して設定してください。
形式表2
| 接続方式 | 形式後半
（形式基準⑧） |
|---|---|
| コード引き出しタイプ 0.5m | -05 |
| コード引き出しタイプ 1m | -P1 |
| コード引き出しタイプ 2m | -P2 |
| コード引き出しタイプ 5m | -P5 |
| M8コネクタタイプ | -CN |
| M12コネクタ中継タイプ 0.3m | -M1 |
| M8コネクタ中継タイプ 0.3m | -M3 |
| M8 3pinコネクタ中継タイプ0.3m ＊1 | -M5 |
| e-CONコネクタ中継タイプ 0.3m | -E3 |
| e-CONコネクタ中継タイプ 0.5m | -E5 |
| e-CONコネクタ中継タイプ 2m | -E2 |
＊1. M8 3Pinコネクタ中継タイプは形式表1のM5適応機種のみとなります。
拡散反射形
形式表１
| 出力形式 | 検出距離 | 付加機能 | タイマ機能 | 光源 | 形式前半
（形式基準①～⑦） |
M5対応機種
＊1 |
|---|---|---|---|---|---|---|
| ＮＰＮ出力 | 5～100mm
（赤外光） |
- | - | 赤外光 | 形E3Z-D61 | ○ |
| 自己診断 | 形E3Z-D61-J0SHW | |||||
| 投光停止 | 形E3Z-D61-G0SHW | |||||
| 光量切替 | 形E3Z-D61-G2SHW | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-D61-S0THW | ○ | |||
| 投光停止 | 形E3Z-D61-G0THW | |||||
| 光量切替 | 形E3Z-D61-G2THW | |||||
| ＰＮＰ出力 | - | - | 形E3Z-D81 | ○ | ||
| 自己診断 | 形E3Z-D81-J0SHW | |||||
| 投光停止 | 形E3Z-D81-G0SHW | |||||
| 光量切替 | 形E3Z-D81-G2SHW | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-D81-S0THW | ○ | |||
| 投光停止 | 形E3Z-D81-G0THW | |||||
| 光量切替 | 形E3Z-D81-G2THW | |||||
| ＮＰＮ出力 | 1m
（赤外光） |
- | - | 形E3Z-D62 | ○ | |
| 自己診断 | 形E3Z-D62-J0SHW | |||||
| 投光停止 | 形E3Z-D62-G0SHW | |||||
| 光量切替 | 形E3Z-D62-G2SHW | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-D62-S0THW | ○ | |||
| 投光停止 | 形E3Z-D62-G0THW | |||||
| 光量切替 | 形E3Z-D62-G2THW | |||||
| ＰＮＰ出力 | - | - | 形E3Z-D82 | ○ | ||
| 自己診断 | 形E3Z-D82-J0SHW | |||||
| 投光停止 | 形E3Z-D82-G0SHW | |||||
| 光量切替 | 形E3Z-D82-G2SHW | |||||
| - | OFFディレイ
（10ms固定） |
形E3Z-D82-S0THW | ○ | |||
| 投光停止 | 形E3Z-D82-G0THW | |||||
| 光量切替 | 形E3Z-D82-G2THW |
注. 発注時には必ず形式表1の形式前半と形式表2の形式後半を組み合わせた形式にてご指定ください。
（例：形E3Z-T61-S0SRW-05）
＊1. M5：M8 3pinコネクタ中継タイプ 0.3m
形式表2
| 接続方式 | 形式後半
（形式基準⑧） |
|---|---|
| コード引き出しタイプ 0.5m | -05 |
| コード引き出しタイプ 1m | -P1 |
| コード引き出しタイプ 2m | -P2 |
| コード引き出しタイプ 5m | -P5 |
| M8コネクタタイプ | -CN |
| M12コネクタ中継タイプ 0.3m | -M1 |
| M8コネクタ中継タイプ 0.3m | -M3 |
| M8 3pinコネクタ中継タイプ0.3m ＊1 | -M5 |
| e-CONコネクタ中継タイプ 0.3m | -E3 |
| e-CONコネクタ中継タイプ 0.5m | -E5 |
| e-CONコネクタ中継タイプ 2m | -E2 |
＊1. M8 3Pinコネクタ中継タイプは形式表1のM5対応機種のみとなります。
