※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

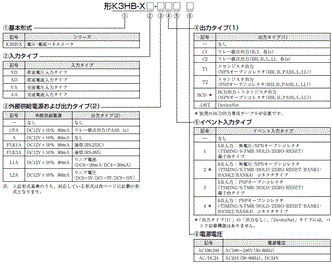

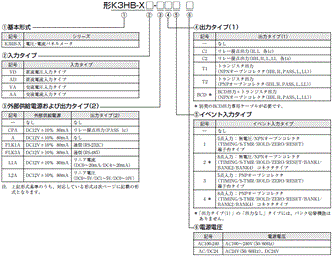

形式基準

K3HB-X 種類/価格 1

本体

入力
タイプ
出力タイプ 形K3HB-X
• イベント入力 端子台5点(TIMING、S-TIM、
 HOLD、RESET、ZERO)搭載。
• 外部供給電源 DC12V 80mA
 ※機種により搭載していないタイプもあります。
1535_lu_1_1
96(W)×48(H)×奥行き95mm
電源電圧 標準価格
(¥)
出力タイプ
(2)
出力タイプ
(1)
AC100~240V AC/DC24V
直流
電圧
入力
タイプ
出力なし ―― 形K3HB-XVD-A1 AC100-240 形K3HB-XVD-A1 AC/DC24 34,500
リレー接点 PASS 1c H、L : 各1c 形K3HB-XVD-CPAC11 AC100-240 形K3HB-XVD-CPAC11 AC/DC24 39,000
HH、H、L、LL : 各1a 形K3HB-XVD-CPAC21 AC100-240 形K3HB-XVD-CPAC21 AC/DC24 41,500
トランジスタ ―― NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XVD-AT11 AC100-240 形K3HB-XVD-AT11 AC/DC24
BCD+
トランジスタ
―― NPNオープンコレクタ
(5桁出力+HH、H、
PASS、L、LL)
形K3HB-XVD-ABCD1 AC100-240 * 形K3HB-XVD-ABCD1 AC/DC24 * 43,500
通信 RS-232C NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XVD-FLK1AT11 AC100-240 形K3HB-XVD-FLK1AT11 AC/DC24 44,000
RS-485 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XVD-FLK3AT11 AC100-240 形K3HB-XVD-FLK3AT11 AC/DC24
リニア 電流 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XVD-L1AT11 AC100-240 形K3HB-XVD-L1AT11 AC/DC24 59,000
電圧 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XVD-L2AT11 AC100-240 形K3HB-XVD-L2AT11 AC/DC24
DeviceNet ―― DeviceNet 形K3HB-XVD-A-DRT1 AC100-240 形K3HB-XVD-A-DRT1 AC/DC24
直流
電流
入力
タイプ
出力なし ―― 形K3HB-XAD-A1 AC100-240 形K3HB-XAD-A1 AC/DC24 34,500
リレー接点 PASS 1c H、L : 各1c 形K3HB-XAD-CPAC11 AC100-240 形K3HB-XAD-CPAC11 AC/DC24 39,000
HH、H、L、LL : 各1a 形K3HB-XAD-CPAC21 AC100-240 形K3HB-XAD-CPAC21 AC/DC24 41,500
トランジスタ ―― NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XAD-AT11 AC100-240 形K3HB-XAD-AT11 AC/DC24
BCD+
トランジスタ
―― NPNオープンコレクタ
(5桁出力+HH、H、
PASS、L、LL)
形K3HB-XAD-ABCD1 AC100-240 * 形K3HB-XAD-ABCD1 AC/DC24 * 43,500
通信 RS-232C NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XAD-FLK1AT11 AC100-240 形K3HB-XAD-FLK1AT11 AC/DC24 44,000
RS-485 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XAD-FLK3AT11 AC100-240 形K3HB-XAD-FLK3AT11 AC/DC24
リニア 電流 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XAD-L1AT11 AC100-240 形K3HB-XAD-L1AT11 AC/DC24 59,000
電圧 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XAD-L2AT11 AC100-240 形K3HB-XAD-L2AT11 AC/DC24
DeviceNet ―― DeviceNet 形K3HB-XAD-A-DRT1 AC100-240 形K3HB-XAD-A-DRT1 AC/DC24
交流
電圧
入力
タイプ
出力なし ―― 形K3HB-XVA-1 AC100-240 形K3HB-XVA-1 AC/DC24 36,500
リレー接点 PASS 1c H、L : 各1c 形K3HB-XVA-CPAC11 AC100-240 形K3HB-XVA-CPAC11 AC/DC24 40,500
HH、H、L、LL : 各1a 形K3HB-XVA-CPAC21 AC100-240 形K3HB-XVA-CPAC21 AC/DC24 43,000
トランジスタ ―― NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XVA-T11 AC100-240 形K3HB-XVA-T11 AC/DC24
BCD+
トランジスタ
―― NPNオープンコレクタ
(5桁出力+HH、H、
PASS、L、LL)
形K3HB-XVA-BCD1 AC100-240 * 形K3HB-XVA-BCD1 AC/DC24 * 45,000
通信 RS-232C NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XVA-FLK1AT11 AC100-240 形K3HB-XVA-FLK1AT11 AC/DC24 46,000
RS-485 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XVA-FLK3AT11 AC100-240 形K3HB-XVA-FLK3AT11 AC/DC24
リニア 電流 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XVA-L1AT11 AC100-240 形K3HB-XVA-L1AT11 AC/DC24 60,500
電圧 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XVA-L2AT11 AC100-240 形K3HB-XVA-L2AT11 AC/DC24
DeviceNet ―― DeviceNet 形K3HB-XVA-DRT1 AC100-240 形K3HB-XVA-DRT1 AC/DC24
交流
電流
入力
タイプ
出力なし ―― 形K3HB-XAA-1 AC100-240 形K3HB-XAA-1 AC/DC24 36,500
リレー接点 PASS 1c H、L : 各1c 形K3HB-XAA-CPAC11 AC100-240 形K3HB-XAA-CPAC11 AC/DC24 40,500
HH、H、L、LL : 各1a 形K3HB-XAA-CPAC21 AC100-240 形K3HB-XAA-CPAC21 AC/DC24 43,000
トランジスタ ―― NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XAA-T11 AC100-240 形K3HB-XAA-T11 AC/DC24
BCD+
トランジスタ
―― NPNオープンコレクタ
(5桁出力+HH、H、
PASS、L、LL)
形K3HB-XAA-BCD1 AC100-240 * 形K3HB-XAA-BCD1 AC/DC24 * 45,000
通信 RS-232C NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XAA-FLK1AT11 AC100-240 形K3HB-XAA-FLK1AT11 AC/DC24 46,000
RS-485 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XAA-FLK3AT11 AC100-240 形K3HB-XAA-FLK3AT11 AC/DC24
リニア 電流 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XAA-L1AT11 AC100-240 形K3HB-XAA-L1AT11 AC/DC24 60,500
電圧 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-XAA-L2AT11 AC100-240 形K3HB-XAA-L2AT11 AC/DC24
DeviceNet ―― DeviceNet 形K3HB-XAA-DRT1 AC100-240 形K3HB-XAA-DRT1 AC/DC24

注. 上記以外のイベント入力、出力タイプ(1)、出力タイプ(2)の組み合わせの製作も可能です。
   ただし、通信とDeviceNetおよびリニア出力とDeviceNetの組み合わせはできません。
   希望される組み合わせを、カタログの「■形式基準」をもとにご確認の上、別途お問い合わせください。
* 別売のBCD出力専用ケーブルが必要です。

オプション(別売)

名称 形式 標準価格(¥)
イベント入力 コネクタ8点 専用ケーブル 形K32-DICN 1,500
BCD出力専用ケーブル 形K32-BCD 6,900

防水カバー

形式 標準価格(¥)
形Y92A-49N 4,800

防水パッキン

形式 標準価格(¥)
形K32-P1 250

注. 本防水パッキンは本体に付属しています。
