定格
| 電源電圧 ＊1 | AC100～240V 50/60Hz | AC24V 50/60Hz/DC24V | |
|---|---|---|---|
| 許容電圧変動範囲 | 電源電圧の85～110% | ||
| 消費電力 | 17VA以下（最大負荷時） | 11VA/7W以下（最大負荷時） | |
| センサ入力 ＊2 | 熱電対：K、J、T、E、L、U、N、R、S、B、W 白金測温抵抗体：Pt100 電流入力：DC4～20mA、DC0～20mA（リモートSP入力も含む） 電圧入力：DC1～5V、DC0～5V、DC0～10V（リモートSP入力も含む） （入力インピーダンス：電流入力のとき150Ω、電圧入力のとき約1MΩ） | ||
| 制御出力 | 電圧（パルス）出力 | DC12V 40mA以下 短絡保護回路付き | |
| 電流出力 | DC0～20mA/DC4～20mA 負荷500Ω以下（伝送出力も含む） （分解能：DC0～20mAのとき約54000、DC4～20mAのとき約43000） | ||
| リレー出力 | 位置比例制御タイプ（オープン、クローズ） 1a AC250V 1A（インラッシュ電流を含む） | ||
| 補助出力 | リレー出力 1a AC250V 1A（抵抗負荷） トランジスタ出力 最大負荷電圧：DC30V、最大負荷電流：50mA、残留電圧： 1.5V以下、漏れ電流：0.4mA以下 | ||
| ポテンショメータ入力 | 100Ω～2.5kΩ | ||
| イベント 入力 | 有接点 | 入力ON：1kΩ以下 OFF：100kΩ以上 | |
| 無接点 | 入力ON：残留電圧1.5V以下 OFF：漏れ電流0.1mA以下 | ||
| 短絡時電流：約4mA | |||
| リモートSP入力 | センサ入力欄参照 | ||
| 伝送出力 | 制御出力欄参照 | ||
| 制御方式 | 2自由度PIDまたはON/OFF | ||
| 設定方式 | 前面キーによるデジタル設定、またはシリアル通信による設定 | ||
| 指示方式 | 7セグメントデジタル表示および単発光表示 文字高さ PV9.5mm、SV7.2mm、MV7.2mm | ||
| その他の機能 | 機種による | ||
| 使用周囲温度 | -10～+55℃（ただし、結露または氷結しないこと）/ 3年保証時：-10～+50℃（ただし、結露または氷結しないこと） | ||
| 使用周囲湿度 | 相対湿度25～85%RH以下 | ||
| 保存温度 | -25～+65℃（ただし、結露または氷結しないこと） | ||
注. インバータの出力を電源として使用しないでください。
＊1. AC100～240VとAC/DC24Vは別機種となります。ご発注時は、ご指定ください。
＊2. マルチ入力。入力種別スイッチにより、温度入力/アナログ入力の切替あり。
入力電源―リレー出力、トランジスタ出力―その他の端子相互間は強化絶縁となります。

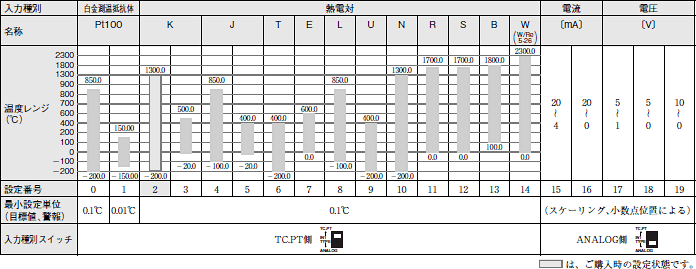

入力レンジ
白金測温抵抗体／熱電対／電流／電圧
性能
| 指示精度 | 熱電対入力 ：
（±0.1%PVまたは±1℃の大きい方）±1ディジット以下 ＊1 〈内部の冷接点補償を使わない場合〉 （±0.1%FSまたは±1℃の小さい方）±1ディジット ＊2 アナログ入力：（0.1%FS）±1ディジット以下 白金測温抵抗体入力：（±0.1%PVまたは±0.5℃の大きい方）±1ディジット以下 位置比例ポテンショメータ入力：（±5%FS）±1ディジット以下 |
|---|---|
| 制御モード | 標準制御（加熱制御、 または冷却制御）、加熱冷却制御、
リモートSP付標準制御（2入力タイプのみ）、 リモートSP付加熱冷却制御（2入力タイプのみ）、 カスケード標準制御（2入力タイプのみ）、 カスケード加熱冷却制御（2入力タイプのみ）、 比率制御（2入力タイプのみ）、位置比例制御（コントロールバルブ制御タイプのみ） |
| 温度の影響 | 熱電対入力（R 、S 、B 、W）：（±1 %PV または±10 ℃の大きい方）±1 ディジット以下
その他の熱電対入力：（±1 %PV または±4 ℃の大きい方）±1 ディジット以下 ※K センサの-100 ℃以下は±10 ℃以内 白金測温抵抗体入力：（±1 %PV または±2 ℃の大きい方）±1 ディジット以下 アナログ入力：（±1 %FS ）±1 ディジット以下 |
| 電圧の影響 | |
| 電磁妨害の影響
（EN61326-1による） |
|
| 制御周期 | 0.2～99.0秒（0.1秒単位） ： 時分割比例制御出力時 |
| 比例帯（P） | 0.00～999.99%FS（0.01%FS単位） |
| 積分時間 （I ） | 0.0～3999.9秒（0.1秒単位） |
| 微分時間（D） | 0.0～3999.9秒（0.1秒単位） |
| 調節感度 | 0.01～99.99%FS（0.01%FS単位） |
| マニュアルリセット値 | 0.0～100.0%（0.1%FS単位） |
| 警報設定範囲 | -19999～99999EU ＊3 （小数点位置は入力種別および小数点位置設定による） |
| 入力サンプリング周期 | 50ms |
| 絶縁抵抗 | 20MΩ以上（DC500Vメガにて） |
| 耐電圧 | AC2,000V 50/60Hz 1min（異極充電部端子） |
| 振動（誤動作） | 10～55Hz 20m/s2 3軸方向 10min |
| 衝撃（誤動作） | 100m/s2 3軸方向 各3回 |
| 突入電流 | AC100～240Vタイプ 50A以下、AC/DC24Vタイプ 30A以下 |
| 質量 | 約330g（本体のみ）、取りつけ金具 ： 約60g、 端子カバー ： 約16g |
| 保護構造 | フロント部 ： NEMA4X屋内用（IP66相当）、リアケース ： IP20、 端子部 ： IP00 |
| メモリ保護 | 不揮発性メモリ（書込回数 ： 10万回） |
| 安全規格 | UL61010-1、 CSA C22.2 No.61010-1
EN61010-1（IEC61010-1） ： 汚染度2/過電圧カテゴリⅡ |
| EMC | EMI： EN61326-1 ＊4
放射妨害電界強度： EN55011 Group1 classA 雑音端子電圧： EN55011 Group1 classA EMS： EN61326-1 ＊4 静電気放電イミュニティ： EN61000-4-2： 4kV接触（レベル2）、8kV気中（レベル3） 電界強度イミュニティ： EN61000-4-3： 10V/m AM変調（80MHz～1GHz、 1.4GHz～2GHz） （レベル3） バーストノイズイミュニティ： EN61000-4-4： 2kV 電源線（レベル3）、2kV 出力線（リレー出力）（レベル4） 、1kV 測定線、 I/O信号線（レベル4） 、1kV 通信線（レベル3） 伝導性ノイズイミュニティ： EN61000-4-6： 3V（0.15～80MHz）（レベル3） サージイミュニティ： EN61000-4-5： 1kV線間（電源線、出力線（リレー出力））（レベ ル2）、2kV大地間（電源線、出力線（リレー出力））（レベル3） 商用周波数磁界イミュニティ： EN61000-4-8： 30A/m（50Hz）連続時間 電圧ディップ/電断イミュニティ： EN61000-4-11： 0.5周期、 100%（定格電圧） |
＊1. K、T、Nの－100℃以下は、±2℃±1ディジット以下。
U、Lは、±2℃±1ディジット以下。
Bの400℃以下は、精度規定なし。
R、Sの200℃以下は、±3℃±1ディジット以下。
Wは、（±0.3％PVまたは±3℃の大きい方）±1ディジット以下。
＊2. U、Lは±1℃±1ディジット。R、Sの200℃以下は、±1.5℃±1ディジット。
＊3. EUとは工業量単位（Engineering Unit）で、スケーリング後の単位とみなします。
温度センサの場合は℃あるいは°Fとなります。
＊4. 工業用電磁環境（EN/IEC61326-1第2表）
通信仕様
| 伝送路接続 | マルチポイント |
|---|---|
| 通信方式 | RS-485（2線式半二重） |
| 同期方式 | 調歩同期 |
| 伝送スピード | 9.6k、 19.2k、 38.4kビット/s |
| 伝送コード | ASCII |
| データビット長 | 7、 8ビット |
| ストップビット長 | 1、 2ビット |
| 誤り検出 | 垂直パリティ（なし、 偶数、 奇数） BCC（ブロックチェックキャラクタ） ： CompoWay/F CRC-16 ： Modbus |
| フロー制御 | なし |
| インターフェース | RS-485 |
| リトライ機能 | なし |
| 通信バッファ | 217バイト |
| 通信レスポンス送信待ち時間 | 0～99ms 、初期値 ： 20ms |
DeviceNet
| 通信プロトコル | DeviceNet準拠 | ||||
|---|---|---|---|---|---|
| 通信機能 | リモートI/O
通信機能 |
・Master/Slaveコネクション（Poll/Bit-Strobe/COS/Cyclic）
・デバイスネット（DeviceNet）通信規約準拠 |
|||
| I/O割付設定 | ・コンフィグレータによる任意のIN・OUTデータの割り付け
・DeviceNet固有のパラメータや、 デジタル調節計温度調節器の変数エリアなど、 任意のデータの割り付け ・入力エリア2ブロック、 最大100チャネル ・出力エリア1ブロック、 最大100チャネル （内先頭1チャネルはOUT実行可フラグ固定） |
||||
| メッセージ
通信機能 |
・Explicitメッセージ通信機能
・CompoWay/F通信コマンド発行可能 （Explicitメッセージ通信形式で発行） |
||||
| 接続形態 | マルチドロップ方式、 T分岐方式の組み合わせが可能（幹線および支線に対して） | ||||
| 通信速度 | DeviceNet ： 500k/250k/125kビット/s（自動追従） | ||||
| 通信媒体 | 専用ケーブル 5線（信号系2本、電源系2本、シールド1本） | ||||
| 通信距離 | 通信速度 | ネットワーク最大長 | 支線長 | 総支線長 | |
| 500kビット/s | 100m以下（100m以下） | 6m以下 | 39m以下 | ||
| 250kビット/s | 250m以下（100m以下） | 6m以下 | 78m以下 | ||
| 125kビット/s | 500m以下（100m以下） | 6m以下 | 156m以下 | ||
| （ ）内は、 細いケーブル使用時 | |||||
| 電源電圧 | DeviceNet電源 ： DC24V | ||||
| 許容電圧変動範囲 | DeviceNet電源 ： DC11～25V | ||||
| 消費電流 | 50mA以下（DC24V） | ||||
| 最大接続ノード数 | 64台（コンフィグレータ接続時は、 コンフィグレータを含む） | ||||
| 最大接続スレーブ数 | 63台 | ||||
| 誤り制御 | CRCエラー | ||||
| DeviceNet電源供給 | DeviceNet通信コネクタから電源供給 | ||||
