D4NH

小形セーフティ・ヒンジドアスイッチ

D4NH

機械などの省スペース化に対応した、樹脂製の小形セーフティ・ヒンジドアスイッチ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

セーフティドアスイッチの改善・活用事例はこちら
カートを見る

この商品について

関連情報

情報更新 : 2018/02/09

（単位：mm）

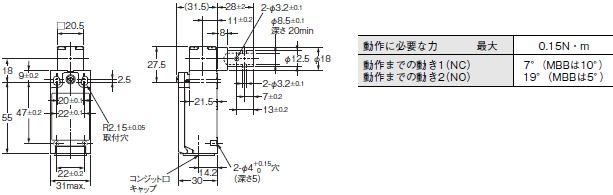

1コンジット、シャフトタイプ
形D4NH-1□AS 形D4NH-2□AS
形D4NH-4□AS

D4NH 外形寸法 1

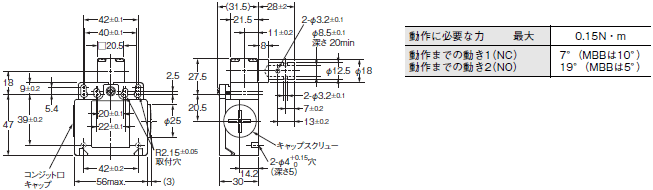

2コンジット、シャフトタイプ
形D4NH-6□AS 形D4NH-8□AS

D4NH 外形寸法 2

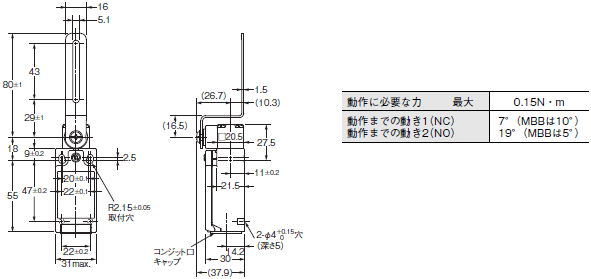

1コンジット、アームレバータイプ
形D4NH-1□BC 形D4NH-2□BC
形D4NH-4□BC

D4NH 外形寸法 3

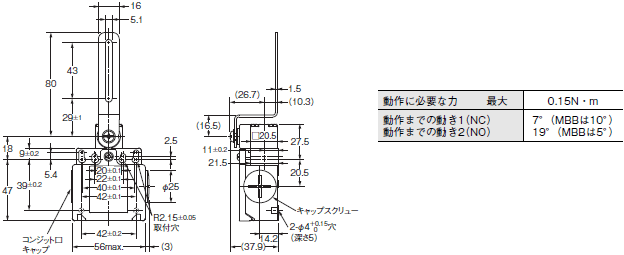

2コンジット、アームレバータイプ
形D4NH-6□BC 形D4NH-8□BC

D4NH 外形寸法 4

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 2極以上（2NC、2NC/1NO、3NC）の接点開路・閉路動作の同時性にはバラツキがありますので、ご使用の際にはご確認願います。
