E5EK

サーマックK デジタル調節計

E5EK

CEマーキングに適合したグローバルなデジタル調節計

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

カートを見る

この商品について

関連情報

情報更新 : 2009/04/20

定格

形式形E5EK形E5EK-AA2-
DRT		形E5EK-P形E5EK-T形E5EK-TP
電源電圧AC100～240Vタイプ ：
AC100～240V、50/60Hz		AC100～240Vタイプ ：
AC100～240V、50/60Hz
許容電圧変動範囲電源電圧の85～110％
消費AC100～
240Vタイプ		15VA
入力熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： JPt100、 Pt100
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V
入力インピーダンス電流入力 ： 150Ω、
電圧入力 ： 1MΩ以上（形ES2-HBを接続する際は1 ： 1接続でご使用ください。）
制御出力機種または出力
ユニットによる
（「出力定格およ
び性能」参照）		−リレー出力 ：
オープン、
クローズ 1a
AC250V　1A
（インラッシュ
電流を含む）
＊1		機種または出力
ユニットによる
（「出力定格およ
び性能」参照）		リレー出力 ：
オープン、
クローズ 1a
AC250V 1A
（インラッシュ
電流を含む）
電気的寿命 ：
10万回以上
＊1
補助出力1a AC250V 3A（抵抗負荷）
制御方式ON/OFFまたは
2自由度PID
（オートチュー
ニング付き）		ON/OFFまたは
2自由度PID
（オートチューニ
ング付き）＊2		2自由度PID
（オートチュー
ニング付き）		ON/OFFまたは
2自由度PID
（オートチューニ
ング付き）＊2		2自由度PID
（オートチュー
ニング付き）
＊2
設定方式前面キーによるデジタル設定
指示方式7セグメントデジタル表示およびLED表示　文字高さ　PV ： 14mm、 SV ： 9.5mm
ポテンショメータ入力−100Ω～2.5kΩ−100Ω～2.5kΩ
制御
出力		リレー出力出力ユニット方式
（ご使用時には別売の出力ユニットを
つけてください）		−出力ユニット
方式（ご使用
時には別売の
出力ユニットを
つけてください）		−
電圧出力
リニア
電圧出力
電流出力
イベント
入力		有接点ON：1kΩ以下、
OFF：
100kΩ以上		−ON：1kΩ以下、OFF：100kΩ以上
無接点ON：残留電圧
1.5V以下、
OFF：漏れ電流
0.1mA以下		−ON：残留電圧1.5V以下、
OFF：漏れ電流0.1mA以下
伝送出力4～20mA許容負
荷インピーダン
ス：600Ω以下
分解能：約2600		−4～20mA
許容負荷インピーダンス：600Ω以下
分解能：約2600
リモートSP入力電流入力：4～20mA
（入力インピーダンス150Ω）		−
CT入力専用CT（形E54-CT1または
形E54-CT3）を接続		−専用CT
（形E54-CT1
または形E54-
CT3）を接続		−
その他の機能マニュアル出力、
加熱冷却制御、
目標値リミッタ、
ループ断線警報、
操作量リミット、
操作量変化率
リミット、入力デ
ジタルフィルタ、
入力補正、
ラン/ストップ、
プロテクト、
スケーリング等		マニュアル出力、
加熱冷却制御、
目標値リミッタ、
ループ断線警報、
SPランプ、操作
量リミット、操作
量変化率リミット、
入力デジタルフィ
ルタ、入力補正、
ラン/ストップ、
プロテクト等		マニュアル出力、
目標値リミッタ、
SPランプ、操作
量変化率リミット、
入力デジタルフィ
ルタ、入力補正、
ラン/ストップ、
プロテクト、
スケーリング等		マニュアル出力、
加熱冷却制御、
目標値リミッタ、
ループ断線警報、
操作量リミット、
操作量変化率リ
ミット、入力デジ
タルフィルタ、
入力補正、
ラン/ストップ、
プロテクト、
スケーリング等		マニュアル出力、
目標値リミッタ、
操作量変化率リ
ミット、入力デジ
タルフィルタ、
入力補正、
ラン/ストップ、
プロテクト、
スケーリング等
使用周囲温度−10～＋55℃（ただし、 氷結および結露しないこと）　3年保証時 ： −10～＋50℃
使用周囲湿度相対湿度35～85％
保存温度−25～＋65℃（ただし、 氷結および結露しないこと）

注. インバータの出力を電源として使用しないでください。
＊1. 制御出力はすべて、入力回路と電気的に絶縁されています。
＊2. 形E5EK-AA2-DRT/形E5EK-T/形E5EK-TPにはファジィセルフチューニングは搭載されていません。

入力レンジ

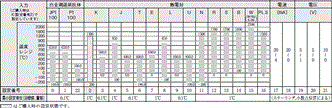

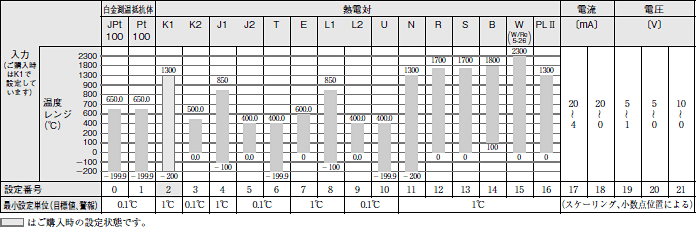

白金測温抵抗体／熱電対／電流／電圧（形E5EK/E5EK-P/E5EK-T/E5EK-TP）

E5EK 定格/性能 6

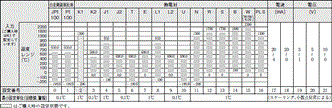

白金測温抵抗体／熱電対／電流／電圧（形E5EK-AA2-DRT）

E5EK 定格/性能 8

性能

形式形E5EK形E5EK-AA2-DRT形E5EK-P形E5EK-T形E5EK-TP
指示精度熱電対：（指示値
の±0.3％または
±1℃の大きい方）
±1ディジット以下
＊1
白金測温抵抗体：
（指示値の±0.2％
または±0.8℃の
大きい方）
±1ディジット以下
アナログ入力：
±0.2％FS
±1ディジット以下		熱電対：（指示値
の±0.3％または
±1℃の大きい方）
±1ディジット以下 ＊1
白金測温抵抗体：
（指示値の±0.2％
または±0.8℃の
大きい方）
±1ディジット以下 ＊2
アナログ入力：
±0.2％FS
±1ディジット以下		熱電対 ：（指示値の±0.3％または±1℃の大きい方）
±1ディジット以下 ＊1
白金測温抵抗体 ：（指示値の±0.2％または±0.8℃の
大きい方） ±1ディジット以下
アナログ入力 ： ±0.2％FS±1ディジット以下
伝送出力精度±0.3％FS以下−±0.3％FS以下
温度の影響
周囲温度が0～23～
55℃と変化したとき		＜Pt100、JPt100＞
　±1％PVまたは±2℃の大きい方±1ディジット以下
＜熱電対R、S、B、W＞
　±1％PVまたは±10℃の大きい方±1ディジット以下
＜その他の熱電対K1、K2、J1、J2、E、N、T、L1、L2、U、PLII＞
　±1％PVまたは±4℃の大きい方±1ディジット以下
＜アナログ入力（電流、電圧、リモートSP入力）＞
　±1%FS±1ディジット以下
電圧の影響
定格電圧の−15～
＋10%で変動したとき
調節感度0.01～99.99％FS（0.01％FS単位）
比例帯（P）0.1～999.9％FS（0.1％FS単位）
積分時間（I ）0～3999s（1s単位）1～3999s
（1s単位）		0～3999s（1s単位）
微分時間（D）0～3999s（1s単位）
制御周期1～99s（1s単位）−1～99s（1s単位）−
マニュアルリセット値0.0～100.0％（0.1％単位）−0.0～100.0％
（0.1％単位）		−
警報設定範囲−1999～9999または−199.9～999.9（小数点位置は入力種別および小数点位置設定による）
設定時間（1ステップ）−0～99時間59分または
0～99分59秒
プログラ
ム容量		パターン数−4 ＊3
ステップ数−16ステップ（1パターンにつき）
プログラム方法−時間設定（折点）方式または
傾き設定方式
時間精度−設定値の±0.2％±500ms
（傾きの設定方式のランプ
ステップ時は傾き設定時間
単位を設定値とする）
サンプリング周期温度入力：250ms
電流・電圧入力：100ms ＊4
副入力：1s ＊5		温度入力：
250ms
電流・電圧
入力：100ms
副入力：1s ＊6		温度入力：
250ms
電流・電圧
入力：100ms ＊7
副入力：1s ＊8		温度入力：
250ms
電流・電圧
入力：100ms
副入力：1s
信号源抵抗の影響熱電対（K、 J、 T、 E、 L、 N、 U） ： 0.1℃（0.2 °F）/Ω以下（100Ω以下）
熱電対（B、 R、 S） ： 0.2℃（0.4 °F）/Ω以下（100Ω以下）
白金測温抵抗体 ： 0.4℃（0.8 °F）/Ω以下（10Ω以下）
出力
リレー		寿命−電気的 ：
10万回以上		−電気的 ：
10万回以上
絶縁抵抗20MΩ以上（DC500Vメガにて）
耐電圧AC2,000V 50/60Hz 1min（異極充電部端子）
振動誤動作10～55Hz 20m/s2 3軸方向 10min
耐久10～55Hz 片振幅0.75mm 3軸方向 2h
衝撃誤動作100m/s2 3軸方向 各3回
耐久300m/s2 3軸方向 各3回
質量本体： 約320g
取りつけ金具：
約65g		本体： 約300g
取りつけ金具：
約65g		本体： 約320g
取りつけ金具： 約65g
保護構造前面 ： NEMA4屋内用（IP66相当）、 リアケース ： IP20、 端子部 ： IP00
メモリ保護不揮発性メモリ（書込回数 ： 10万回）
EMC静電気放電イミュニティ：IEC61000-4-2：4kV 接触放電、8kV 気中放電
電界強度イミュニティ：IEC61000-4-3：10V/m（振幅変調、80MHz-1GHz）
バーストノイズイミュニティ：IEC61000-4-4：2kV 電源ライン、1kV 入出力信号ライン
サージイミュニティ：IEC61000-4-5：
1kV ノーマルモード（電源ライン、出力ライン）、2kV コモンモード（電源ライン、出力ライン）
伝導性妨害イミュニティ：IEC61000-4-6：3V（0.15-80MHz）
電圧ディップ/電断イミュニティ：IEC61000-4-11：0.5周期/100％（定格電圧）
放射妨害電界強度：EN61326 Class A
雑音端子電圧：EN61326 Class A
認証規格UL61010C-1（レコグニション対応）
CSA C22.2 No.61010-1
適合規格EN 61010-1 ： 2001
IEC 61010-1 ： 2001

＊1. K1（形E5EK-AA2-DRTはK：－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
　　　R、Sの200℃以下は±3℃±1ディジット以下。Wは（指示値の±0.3％または±3℃の大きい方）±1ディジット以下。
　　　PLⅡは（指示値の±0.3％または±2℃の大きい方）±1ディジット以下。
＊2. Ptの－100.0～＋100.0℃レンジは、±0.1％FS±1ディジット以下。
＊3. 外部からのパターン切換えはイベント入力を使用します。
　　　パターン切換えに割付けられたイベント入力の数により、外部から切換え可能なパターン数は次のようになります。

割付イベント入力数外部切替可能パターン数
12
24

＊4. CT入力、リモートSP入力を割付けられた場合には、サンプリング周期は250msになります。
＊5. 副入力：CT入力、リモートSP入力
＊6. 副入力：リモートSP入力、ポテンショメータ
＊7. CT入力を割付けられた場合には、サンプリング周期は250msになります。
＊8. 副入力：CT入力

通信性能

（詳細は別冊「サーマックK ユーザーズマニュアル」をご参照ください）

形E5EK/E5EK-P/E5EK-T/E5EK-TP

通信タイプRS-232C、RS-422、RS-485
通信方式半二重
同期方式調歩同期（非同期式）
伝送速度1200/2400/4800/9600/19200bps
伝送コードASCII
通信項目調節計への書き込み目標値、警報値、リモート/ローカル切替、ラン/ストップ切替 他
調節計からの読出し現在値、操作量、目標値、警報値 他

注1. 通信用ケーブル、コネクタについては下記を参考の上、準備ください。 　　　・ケーブル最大延長距離 　　　　RS-232C：15m 　　　　RS-422/RS-485：500m 注2. RS-422/RS-485の場合はホストコンピュータを含めて32台まで接続可能。

形E5EK-AA2-DRT （デバイスネット（DeviceNet）通信規約準拠）

（詳細は、「DeviceNet（CompoBus/D）ユーザーズマニュアル」 、「形E5EK DeviceNet（CompoBus/D）通信タイプデジタル調節計ユーザーズマニュアル」をご参照ください）

接続形態マルチドロップ方式、 T分岐方式 ＊1
通信速度500k/250k/125kbit/s（前面キーによる設定）
通信媒体専用ケーブル5線（信号系2本、 電源系2本、 シールド1本）
通信距離通信速度ネットワーク最大長 ＊2支線長総支線長
500kbit/s
250kbit/s
125kbit/s		100m以下 ＊3
250m以下 ＊3
500m以下 ＊3		6m以下
6m以下
6m以下		39m以下
78m以下
156m以下
最大接続ノード数64台（マスタを含んだ台数です。 最大接続スレーブ数は63台）
誤り制御CRCエラー、 ノードアドレス重複チェック

＊1. 終端抵抗外付けが必要となります。 ＊2. 最も離れたノード間の距離。 ＊3. 細い専用ケーブルを幹線に使用した場合は100m以下となります。

出力ユニット（別売）定格

（形E5EK/E5EK-AA2-DRT/E5EK-T）

種類形式定格および性能
オン・オフリレー形E53-RAC250V 5A（抵抗負荷）
SSR形E53-SAC75～250V 1A（抵抗負荷）
漏れ電流 1.5ｍA以下
電圧形E53-QDC12V 40mA NPNタイプ（短絡保護回路付き）
形E53-Q3DC24V 20mA NPNタイプ（短絡保護回路付き）
形E53-Q4DC24V 20mA PNPタイプ（短絡保護回路付き）
リニア電流形E53-C3DC4～20mA（負荷600Ω以下） 分解能 ： 約2600
形E53-C3DDC0～20mA（負荷600Ω以下） 分解能 ： 約2600
電圧形E53-V34DC0～10V（負荷1kΩ以上） 分解能 ： 約2600
形E53-V35DC0～5V（負荷1kΩ以上） 分解能 ： 約2600

電流検出器（CT）（別売）定格

（形E5EK/E5EK-AA2-DRT/E5EK-T）

耐電圧AC1,000V（1min）
耐振動50Hz、 98m/s2
質量約11.5g（形E54-CT1）、 約50g（形E54-CT3）
付属品（形E54-CT3のみ）接触子（2個）、 プラグ（2個）

出力ユニット（別売）性能

リレー出力ユニット電気的寿命10万回以上

ヒータ断線警報の性能

最大ヒータ電流単相 AC50A ＊1
ヒータ電流値指示精度±5％FS±1ディジット以下
ヒータ断線警報設定範囲0.1～49.9A（0.1A単位） ＊2
検出最小ON時間190ms ＊3

＊1. 三相ヒータの断線検出をする場合、形K2CU-F□□A-□GS（ゲート入力端子付き）をご使用ください。
＊2. 0.0Aに設定するとヒータ断線警報は常にOFFとなり、50.0Aに設定すると常にONとなります。
＊3. 制御出力のON時間が190ms未満のときは、ヒータの断線検出とヒータ電流値の測定は行いません。
