E5AR

サーマックR デジタル調節計

E5AR

高速・高精度&マルチ出力タイプの汎用デジタル調節計。視認性の高いLCD採用、5桁・3段で見やすい表示

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

定格

電源電圧 *1 AC100~240V 50/60Hz AC24V 50/60Hz/DC24V
許容電圧変動範囲 電源電圧の85~110%
消費電力 22VA以下(最大負荷時) 15VA/10W以下(最大負荷時)
センサ入力 *2 熱電対 : K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W
白金測温抵抗体 : Pt100
電流入力 : DC4~20mA、 DC0~20mA(リモートSP入力も含む)
電圧入力 : DC1~5V、 DC0~5V、 DC0~10V(リモートSP入力も含む)
(入力インピーダンス : 電流入力のとき150Ω、 電圧入力のとき約1MΩ)
制御出力 電圧(パルス)出力 DC12V 40mA以下 短絡保護回路付き(形E5AR-QQ□WW-□は、 21mA以下)
電流出力 DC0~20mA/DC4~20mA 負荷500Ω以下(伝送出力も含む)
(分解能 : DC0~20mAのとき約54000、 DC4~20mAのとき約43000)
リレー出力 位置比例制御タイプ(オープン、 クローズ)
1a AC250V 1A(インラッシュ電流を含む)
補助出力 リレー出力 1a AC250V 1A(抵抗負荷)
ポテンショメータ入力 100Ω~2.5kΩ
イベント
入力
有接点 入力ON : 1kΩ以下 OFF : 100kΩ以上
無接点 入力ON : 残留電圧1.5V以下 OFF : 漏れ電流0.1mA以下
短絡時電流 : 約4mA
リモートSP入力 センサ入力欄参照
伝送出力 制御出力欄参照
制御方式 2自由度PIDまたはON/OFF
設定方式 前面キーによるデジタル設定、 またはシリアル通信による設定
指示方式 7セグメントデジタル表示および単発光表示
文字高さ PV12.8mm、 SV7.7mm、 MV7.7mm
その他の機能 機種による
使用周囲温度 -10~+55℃(ただし、 結露または氷結しないこと)/
3年保証時 : -10~+50℃(ただし、 結露または氷結しないこと)
使用周囲湿度 相対湿度25~85%RH以下
保存温度 -25~+65℃(ただし、 結露または氷結しないこと)

注. インバータの出力を電源として使用しないでください。(カタログ参照)
*1. AC100~240VとAC/DC24Vは別機種となります。ご発注時は、ご指定ください。
*2. マルチ入力。入力種別スイッチにより、温度入力/アナログ入力の切替あり。
  入力電源―リレー出力、トランジスタ出力―その他の端子相互間は強化絶縁となります。

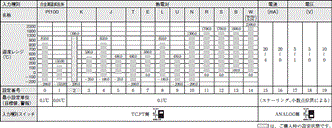

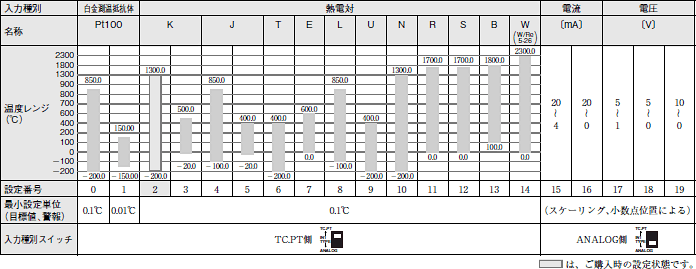

入力レンジ

白金測温抵抗体/熱電対/電流/電圧

E5AR 定格/性能 4

性能

指示精度 熱電対入力 :
(±0.1%PVまたは±1℃の大きい方)±1ディジット以下 *1
〈内部の冷接点補償を使わない場合〉
(±0.1%FSまたは±1℃の小さい方)±1ディジット *2
アナログ入力:(0.1%FS)±1ディジット以下
白金測温抵抗体入力:(±0.1%PVまたは±0.5℃の大きい方)±1ディジット以下
位置比例ポテンショメータ入力:(±5%FS)±1ディジット以下
制御モード 標準制御(加熱制御、 または冷却制御)、加熱冷却制御、
リモートSP付標準制御(2入力タイプのみ)、
リモートSP付加熱冷却制御(2入力タイプのみ)、
カスケード標準制御(2入力タイプのみ)、
カスケード加熱冷却制御(2入力タイプのみ)、
比率制御(2入力タイプのみ)、位置比例制御(コントロールバルブ制御タイプのみ)
温度の影響 熱電対入力(R、S、B、W):(±1%PVまたは±10℃の大きい方)±1ディジット以下
その他の熱電対入力:(±1%PVまたは±4℃の大きい方)±1ディジット以下
※Kセンサの-100℃以下は±10℃以内
白金測温抵抗体入力:(±1%PVまたは±2℃の大きい方)±1ディジット以下
アナログ入力:(±1%FS)±1ディジット以下
電圧の影響
電磁妨害の影響
(EN61326-1による)
制御周期 0.2~99.0秒(0.1秒単位) : 時分割比例制御出力時
比例帯(P) 0.00~999.99%FS(0.01%FS単位)
積分時間 (I ) 0.0~3999.9秒(0.1秒単位)
微分時間(D) 0.0~3999.9秒(0.1秒単位)
調節感度 0.01~99.99%FS(0.01%FS単位)
マニュアルリセット値 0.0~100.0%(0.1%FS単位)
警報設定範囲 -19999~99999EU *3 (小数点位置は入力種別および小数点位置設定による)
入力サンプリング周期 50ms
絶縁抵抗 20MΩ以上(DC500Vメガにて)
耐電圧 AC2,000V 50/60Hz 1min(異極充電部端子)
振動(誤動作) 10~55Hz 20m/s2 3軸方向 10min
衝撃(誤動作) 100m/s2 3軸方向 各3回
突入電流 AC100~240Vタイプ 50A以下、AC/DC24Vタイプ 30A以下
質量 約450g(本体のみ)、取りつけ金具 : 約60g、 端子カバー : 約30g
保護構造 フロント部 : NEMA4X屋内用(IP66相当)、リアケース : IP20、 端子部 : IP00
メモリ保護 不揮発性メモリ(書込回数 : 10万回)
安全規格 UL61010-1、CSA C22.2 No.61010-1
EN61010-1(IEC61010-1) : 汚染度2/過電圧カテゴリⅡ
EMC EMI: EN61326-1 *4
放射妨害電界強度: EN55011 Group1 classA
雑音端子電圧: EN55011 Group1 classA
EMS: EN61326-1 *4
静電気放電イミュニティ: EN61000-4-2: 4kV接触(レベル2)、8kV気中(レベル3)
電界強度イミュニティ: EN61000-4-3:
10V/m AM変調 (80MHz~1GHz、 1.4GHz~2GHz) (レベル3)
バーストノイズイミュニティ: EN61000-4-4:
2kV 電源線(レベル3)、2kV 出力線(リレー出力)(レベル4) 、1kV 測定線、
I/O信号線(レベル4) 、1kV 通信線(レベル3)
伝導性ノイズイミュニティ: EN61000-4-6: 3V(0.15~80MHz)(レベル3)
サージイミュニティ: EN61000-4-5: 1kV線間(電源線、出力線(リレー出力))(レベ
ル2)、2kV大地間(電源線、出力線(リレー出力))(レベル3)
商用周波数磁界イミュニティ: EN61000-4-8: 30A/m(50Hz)連続時間
電圧ディップ/電断イミュニティ: EN61000-4-11: 0.5周期、 100%(定格電圧)

*1. K、T、Nの-100℃以下は、±2℃±1ディジット以下。
  U、Lは、±2℃±1ディジット以下。
  Bの400℃以下は、精度規定なし。
  R、Sの200℃以下は、±3℃±1ディジット以下。
  Wは、(±0.3%PVまたは±3℃の大きい方)±1ディジット以下。
*2. U、Lは±1℃±1ディジット。R、Sの200℃以下は、±1.5℃±1ディジット。
*3. EUとは工業量単位(Engineering Unit)で、スケーリング後の単位とみなします。
  温度センサの場合は℃あるいは°Fとなります。
*4. 工業用電磁環境(EN/IEC61326-1第2表)

通信仕様

伝送路接続 マルチポイント
通信方式 RS-485(2線式半二重)
同期方式 調歩同期
伝送スピード 9.6k、 19.2k、 38.4kビット/s
伝送コード ASCII
データビット長 7、 8ビット
ストップビット長 1、 2ビット
誤り検出 垂直パリティ(なし、 偶数、 奇数)
BCC(ブロックチェックキャラクタ) : CompoWay/F
CRC-16 : Modbus
フロー制御 なし
インターフェース RS-485
リトライ機能 なし
通信バッファ 217バイト
通信レスポンス送信待ち時間 0~99ms、初期値 : 20ms

DeviceNet

通信プロトコル DeviceNet準拠
通信機能 リモートI/O
通信機能
・Master/Slaveコネクション(Poll/Bit-Strobe/COS/Cyclic)
・デバイスネット(DeviceNet)通信規約準拠
I/O割付設定 ・コンフィグレータによる任意のIN・OUTデータの割り付け
・DeviceNet固有のパラメータや、 デジタル調節計温度調節器の変数エリアなど、
 任意のデータの割り付け
・入力エリア2ブロック、 最大100チャネル
・出力エリア1ブロック、 最大100チャネル
 (内先頭1チャネルはOUT実行可フラグ固定)
メッセージ
通信機能
・Explicitメッセージ通信機能
・CompoWay/F通信コマンド発行可能(Explicitメッセージ通信形式で発行)
接続形態 マルチドロップ方式、 T分岐方式の組み合わせが可能(幹線および支線に対して)
通信速度 DeviceNet : 500k/250k/125kビット/s(自動追従)
通信媒体 専用ケーブル 5線(信号系2本、電源系2本、シールド1本)
通信距離 通信速度 ネットワーク最大長 支線長 総支線長
500kビット/s 100m以下(100m以下) 6m以下 39m以下
250kビット/s 250m以下(100m以下) 6m以下 78m以下
125kビット/s 500m以下(100m以下) 6m以下 156m以下
( )内は、 細いケーブル使用時
電源電圧 DeviceNet電源 : DC24V
許容電圧変動範囲 DeviceNet電源 : DC11~25V
消費電流 50mA以下(DC24V)
最大接続ノード数 64台(コンフィグレータ 接続時は、 コンフィグレータを含む)
最大接 続スレーブ 数 63台
誤り制御 CRCエラー
DeviceNet電源供給 DeviceNet通信コネクタから電源供給
