2009/03 受注終了

AB / EB

ノーヒューズブレーカ(MCCB)/漏電ブレーカ(ELCB)

AB / EB

パネル設計・製作の効率化を図ったブレーカ

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

ノーヒューズブレーカ
形ABE52b
形ABE53b
形ABE62b
形ABE63b
形ABS32b
形ABS33b

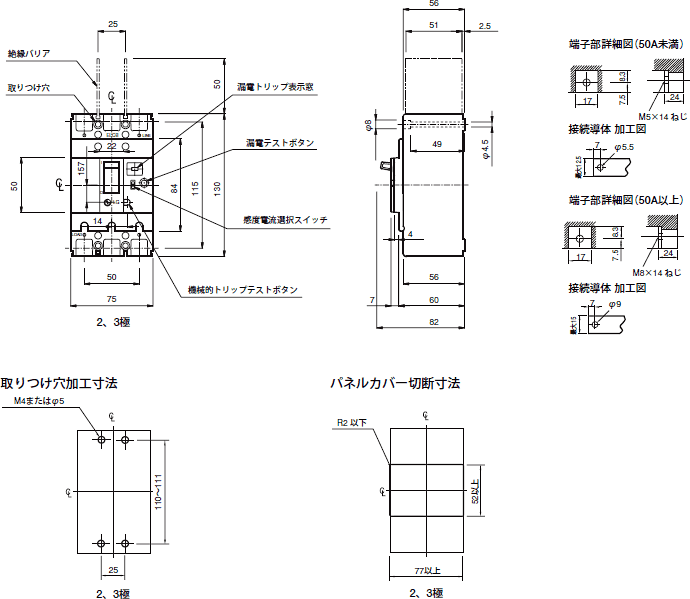

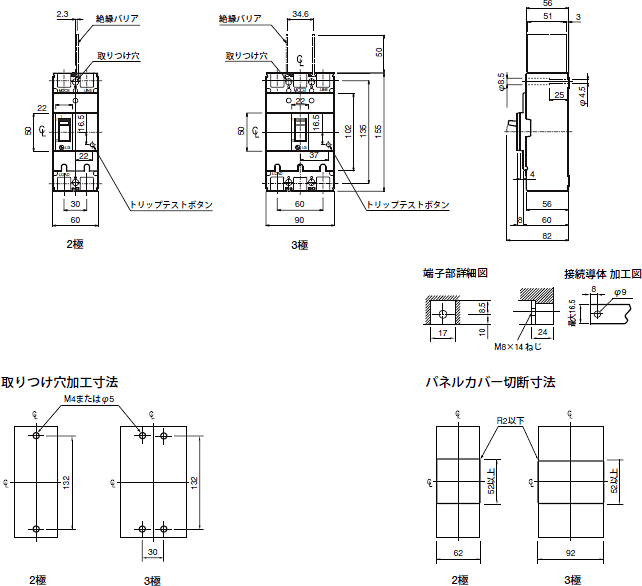

AB / EB 外形寸法 1

形ABE102b
形ABE103b
形ABS52b
形ABS53b
形ABS62b
形ABS63b

AB / EB 外形寸法 2

形ABS102b
形ABS103b

AB / EB 外形寸法 3

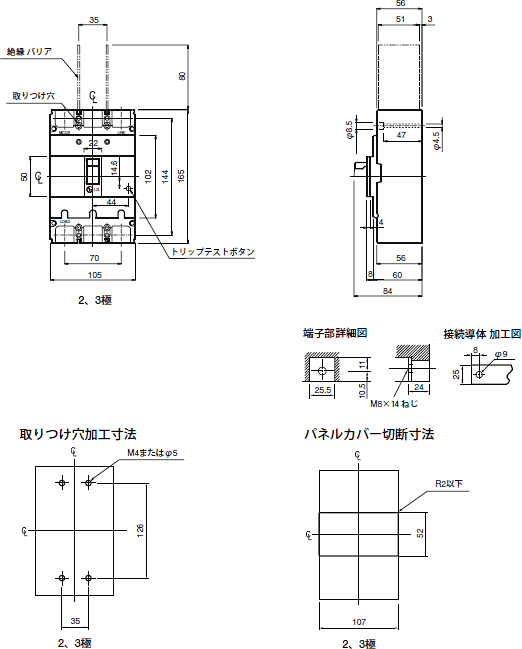

形ABE202b
形ABE203b
形ABS202b
形ABS203b

AB / EB 外形寸法 4

形ABE402b
形ABE403b
形ABS402b
形ABS403b

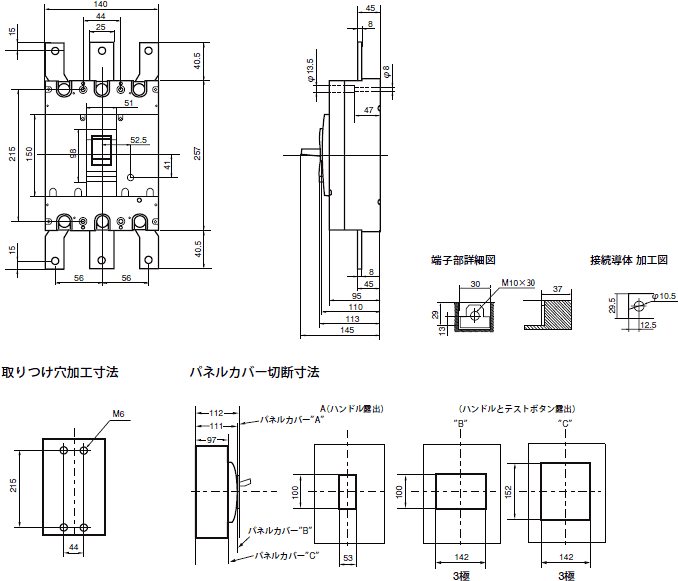

AB / EB 外形寸法 5

形ABE602b
形ABE603b
形ABS602b
形ABS603b

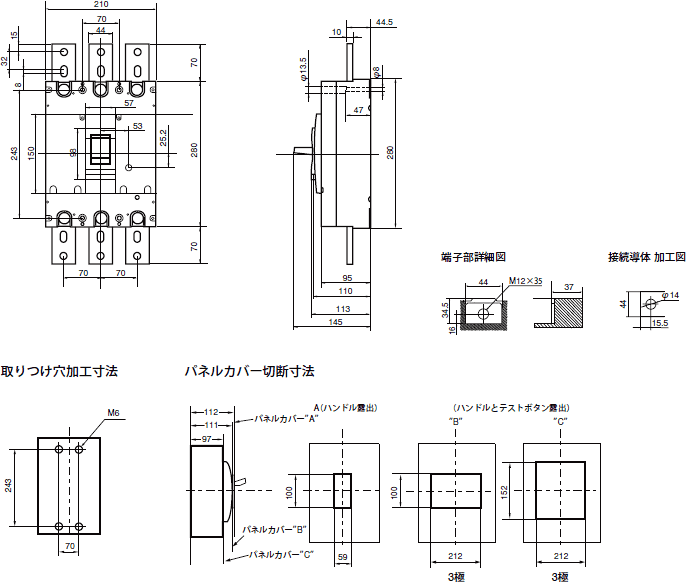

AB / EB 外形寸法 6

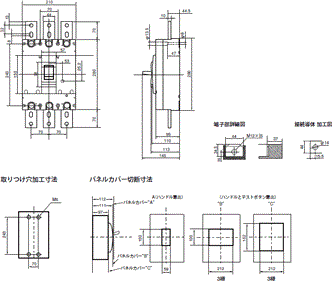

形ABE802b
形ABE803b
形ABS802b
形ABS803b

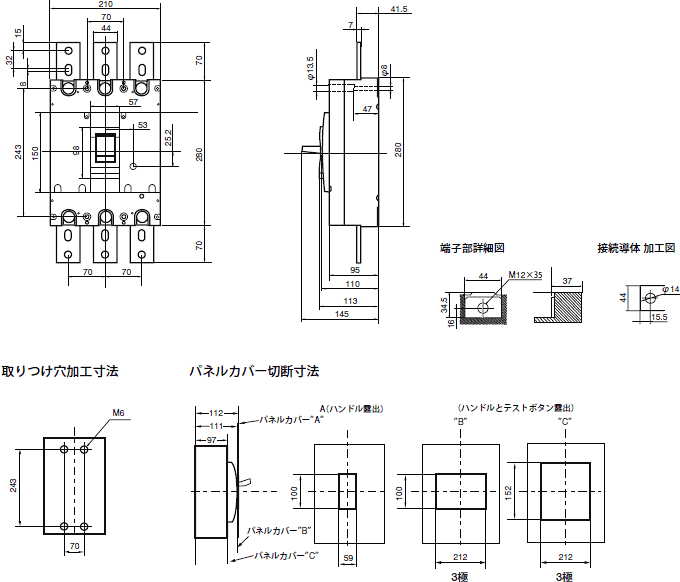

AB / EB 外形寸法 7

漏電ブレーカ
形EBE53b
形EBE63b
形EBS33b

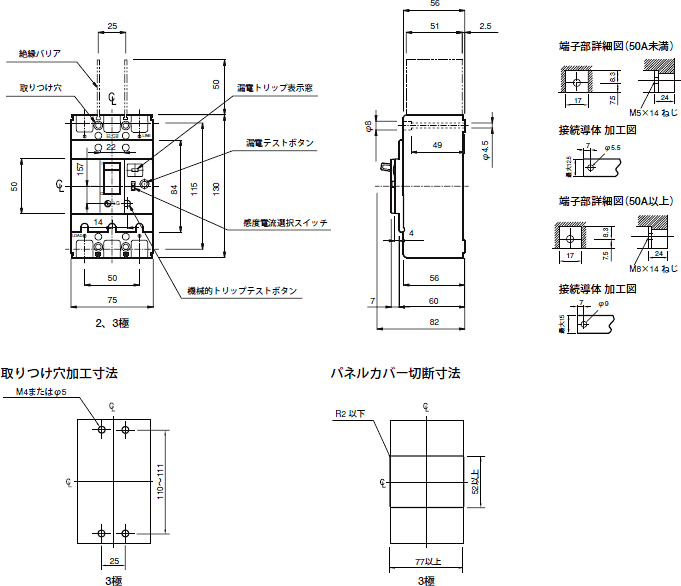

AB / EB 外形寸法 8

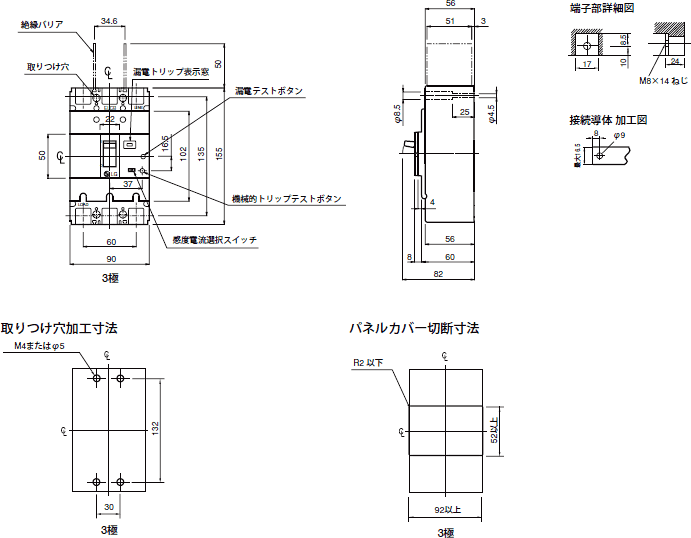

形EBE103b
形EBS53b
形EBS63b

AB / EB 外形寸法 9

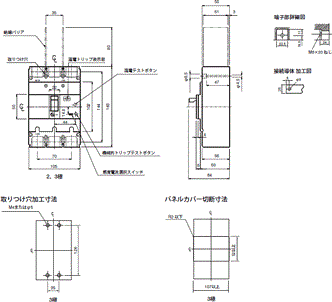

形EBS103b

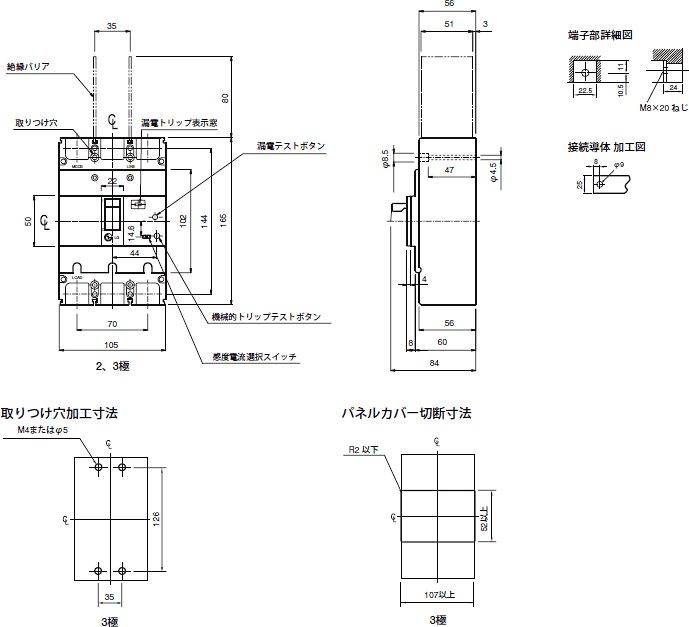

AB / EB 外形寸法 10

形EBE203b
形EBS203b

AB / EB 外形寸法 11

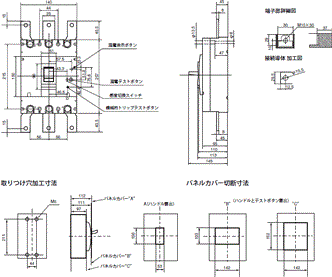

形EBE403b
形EBS403b

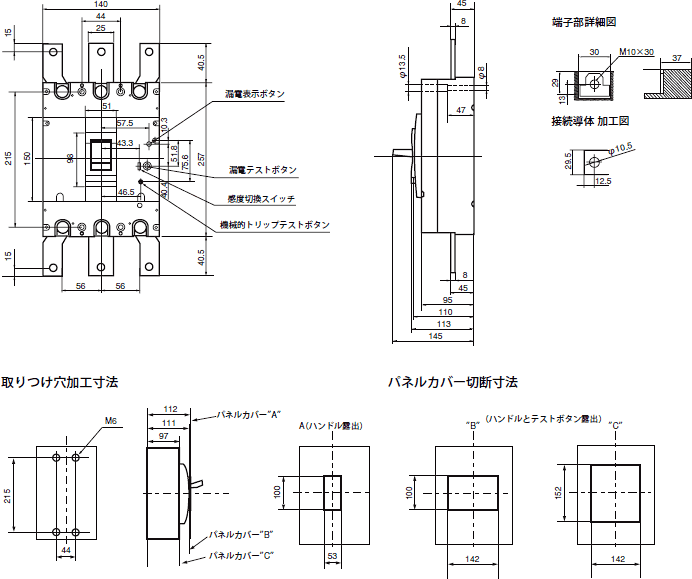

AB / EB 外形寸法 12

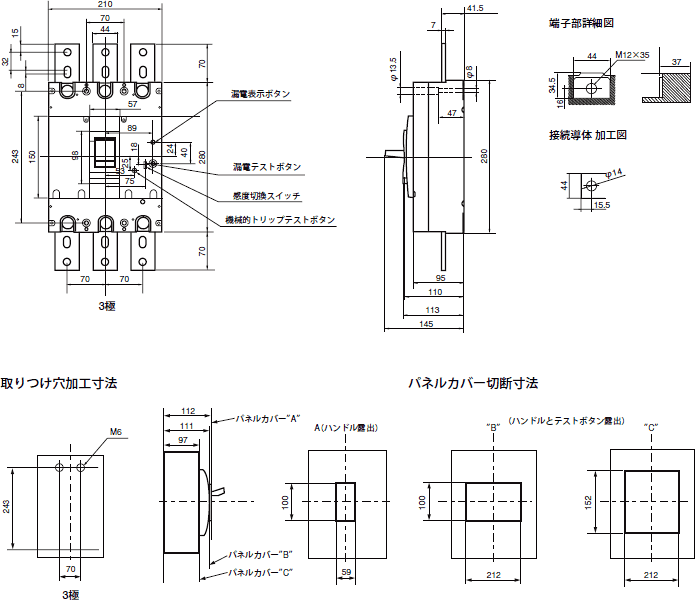

形EBE603b
形EBS603b

AB / EB 外形寸法 13

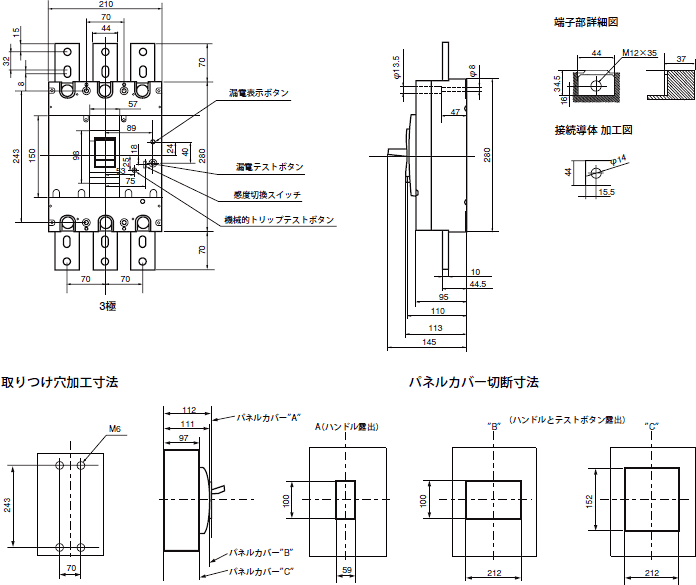

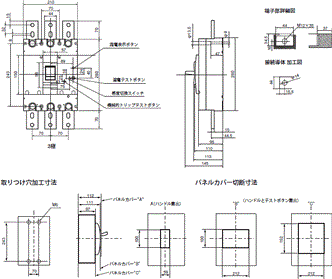

形EBE803b
形EBS803b

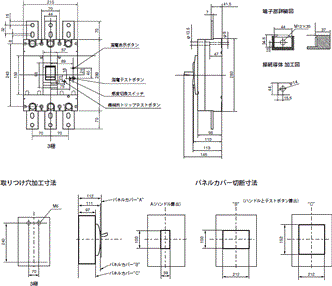

AB / EB 外形寸法 14
