(単位:mm)

外形寸法/動作特性

本体

形D4NL-□□□□-B

D4NL 外形寸法 3

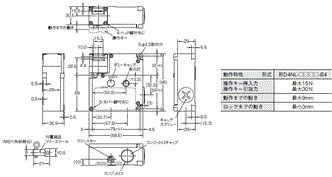

形D4NL-□□□□-B4

D4NL 外形寸法 4

形D4NL-□□□□-BS

D4NL 外形寸法 5

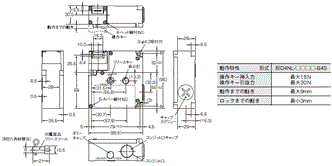

形D4NL-□□□□-B4S

D4NL 外形寸法 6

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 2極以上(2NC、2NC/1NO、3NC)の接点のON/OFF動作の同時性にはバラツキがありますので、ご使用の際にはご確認願います。

操作キー

形D4DS-K1

D4NL 外形寸法 9

形D4DS-K2

D4NL 外形寸法 10

形D4DS-K3

D4NL 外形寸法 11

形D4DS-K5

D4NL 外形寸法 12

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

操作キー取り付け時

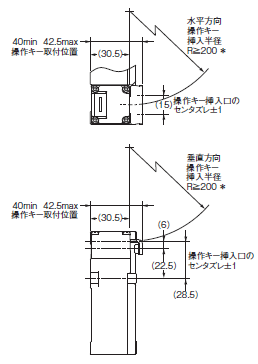

形D4NL+形D4DS-K1
正面操作キー挿入口使用時

D4NL 外形寸法 15

形D4NL+形D4DS-K1
上面操作キー挿入口使用時

D4NL 外形寸法 16

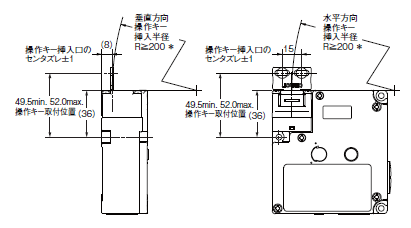

形D4NL+形D4DS-K2
正面操作キー挿入口使用時

D4NL 外形寸法 17

形D4NL+形D4DS-K2
上面操作キー挿入口使用時

D4NL 外形寸法 18

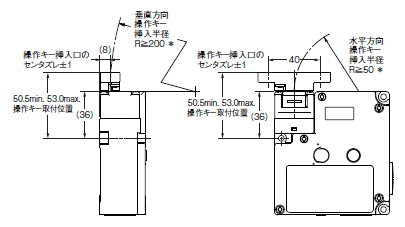

形D4NL+形D4DS-K3
正面操作キー挿入口使用時

D4NL 外形寸法 19

形D4NL+形D4DS-K3
上面操作キー挿入口使用時

D4NL 外形寸法 20

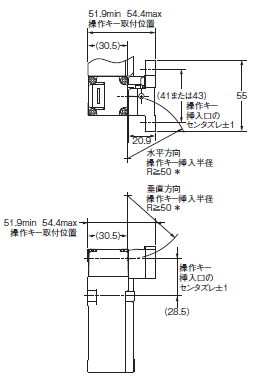

形D4NL+形D4DS-K5
正面操作キー挿入口使用時

D4NL 外形寸法 21

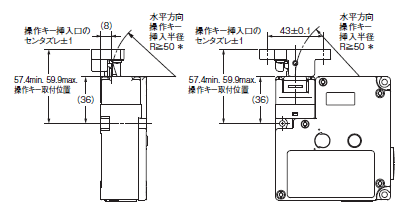

形D4NL+形D4DS-K5
上面操作キー挿入口使用時

D4NL 外形寸法 22

*挿入半径の値は操作キーの回転の中心点がヘッド正面または上面の延長線上にある場合のものです。
