生産終了形式の情報（アクセサリ品を含む）はこちら
| 構成 | アンプ内蔵形 | ファイバ形 | 汎用ファイバ形 | ||||
|---|---|---|---|---|---|---|---|
| 形式 | 形E3MC
-A□1 |
形E3MC
-MA□1 |
形E3MC
-X□1 |
形E3MC
-MX□1 |
形E3MC
-Y□1 |
形E3MC
-MY□1 |
|
| 検出距離 | 60±10mm ＊ 1 | 20±4mm ＊ 1 | 推奨ファイバにより異なります
詳細はカタログを参照 |
||||
| 標準検出物体 | ＊ 2 | ||||||
| 投光スポット径 | Φ 12mm | Φ 3mm | − | ||||
| 光源（発光波長） | 赤色発光ダイオード（680nm）、緑色発光ダイオード（525nm）、青色発光ダイオード（450nm） | ||||||
| 電源電圧 | DC12～24V±10％ リップル（p-p）10％以下 | ||||||
| 消費電流 | 100mA以下 | ||||||
| 制御出力 | 負荷電源電圧DC24V以下、
負荷電流100mA以下（残留電圧NPN出力：1.2V以下、PNP出力：2.0V以下） オープンコレクタ出力形 |
||||||
| 色判別モード | Cモード：RGB比率計測、 Iモード：RGB光量計測 スイッチ切替式 | ||||||
| 出力切替 | 一致出力：登録色と同色時に出力ON、不一致出力：登録色と異色時に出力ON スイッチ切替式 | ||||||

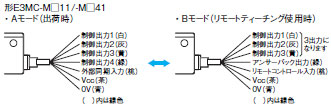

| モードの選択 | 形E3MC-□11/-□41
形E3MC-M□11/-M□41  |
||||||
| リモート
コントロール入力 （Bモードのみ） |
入力される制御信号に応じて以下の動作を行う
・形E3MC-□11/□41□ バンク切替、リモートティーチング、許容値切替 ・形E3MC-M□11/-M□41□ チャンネル選択、リモートティーチング、許容値切替 |
||||||
| アンサーバック出力
（Bモードのみ） |
負荷電流100mA以下
・NPNオープンコレクタ出力 残留電圧1.2V以下（形E3MC-（M）A11/-（M）X11/-（M）Y11） ・PNPオープンコレクタ出力 残留電圧2.0V以下（形E3MC-（M）A41/-（M）X41/-（M）Y41） |
||||||
| バンク切替入力
（1出力のみ） |
4バンク切替（バンク切替入力およびセレクトボタンによる切替）、
バンク切替入力応答時間：50ms以下 |
||||||
| 外部同期入力 | 応答時間：1ms以下（ただし4出力タイプはBモード選択時使用不可） | ||||||
| 保護回路 | 電源逆接続保護、出力短絡保護 | ||||||
| 応答時間 | 1出力タイプ：標準モード：3ms以下、高速モード：1ms以下（スイッチ切替）
4出力タイプ：標準モード：6ms以下、高速モード：2ms以下（スイッチ切替） |
||||||
| 判別色の登録 | 4色の登録可能、ティーチング方式（許容値の微調整可能） | ||||||
| タイマ機能 | OFFディレイ40ms固定（ON/OFFスイッチ切替） | ||||||
| 使用周囲照度 | 受光面照度 白熱ランプ：3,000lx以下、太陽光：10,000lx以下 | ||||||
| 周囲温度範囲 | 動作時：−20～＋55°C、保存時：−30～＋70°C（ただし、氷結しないこと） | ||||||
| 周囲湿度範囲 | 動作時：35～85％RH、保存時：35～95％RH（ただし、結露しないこと） | ||||||
| ファイバ許容曲げ半径 | − | 10mm以上 | 推奨ファイバにより異なります | ||||
| 絶縁抵抗 | 20MΩ以上（DC500Vメガにて） | ||||||
| 耐電圧 | AC1,000V 50/60Hz 1min | ||||||
| 振動（耐久） ＊3 | 10～55Hz 複振幅1.0mmまたは150m/s2 X、Y、Z各方向 2h | ||||||
| 衝撃（耐久） ＊4 | 500m/s2 X、Y、Z各方向3回 | ||||||
| 保護構造 | IEC規格 IP66（保護カバー装着時） | ||||||
| 接続方式 | コネクタタイプ〔センサI/Oコネクタ（コード長2m）〕 | ||||||
| 質量 （梱包状態） | 約350g | 約400g | 約350g | ||||
| 材質 | ケース | アルミダイキャスト | |||||
| 操作部カバー | PES | ||||||
| ファイバヘッド | − | ABS | − | ||||
| 付属品 | ＋ねじM5×6（バネ座金つき）、センサI/Oコネクタ（コード長2m）、取扱説明書 | ||||||
