内蔵スイッチ | 定格電圧(V) | 無誘導負荷 (A) | 誘導負荷 (A) | ||
---|---|---|---|---|---|
抵抗負荷 | ランプ負荷 | 誘導負荷 | 電動機負荷 | ||
形V-15-1A5 | AC125 | 15 | 2 | 10 | 3 |
AC250 | 15 | 2 | 10 | 3 | |
DC 8 | 15 | 4 | 10 | 6 | |
DC30 | 10 | 4 | 10 | 4 | |
DC125 | 0.6 | 0.1 | 0.6 | 0.1 | |
DC250 | 0.3 | 0.05 | 0.3 | 0.05 |
押ボタンスイッチ(丸胴形φ10.5)
この商品について
関連情報
情報更新 : 2021/08/02

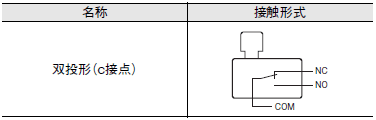

内蔵スイッチ | 定格電圧(V) | 無誘導負荷 (A) | 誘導負荷 (A) | ||
---|---|---|---|---|---|
抵抗負荷 | ランプ負荷 | 誘導負荷 | 電動機負荷 | ||
形V-15-1A5 | AC125 | 15 | 2 | 10 | 3 |
AC250 | 15 | 2 | 10 | 3 | |
DC 8 | 15 | 4 | 10 | 6 | |
DC30 | 10 | 4 | 10 | 4 | |
DC125 | 0.6 | 0.1 | 0.6 | 0.1 | |
DC250 | 0.3 | 0.05 | 0.3 | 0.05 |
注1. 上記数値は定常電流を示します。
2. 誘導負荷とは、力率0.4以上(交流)、時定数7ms以下(直流)です。
3. ランプ負荷とは、10倍の突入電流を有するものです。
4. 電動機負荷とは、6倍の突入電流を有するものです。
5. 上記は、以下の条件で試験を行った場合です。
(1)周囲温度:20±2℃
(2)周囲湿度:65±5%RH
(3)操作ひん度:20回/min
許容操作 ひん度 | 機械的 | 120回/min |
---|---|---|
電気的 | 20回/min | |
絶縁抵抗 | 100MΩ以上(DC500V メガにて) | |
接触抵抗 | 30mΩ以下(初期値) | |
耐電圧 | 同極端子間 | AC1,000V 50/60Hz 1min |
充電金属部とアース間、 各端子と非充電金属部間 | AC1,500V 50/60Hz 1min | |
振動 | 誤動作 | 10~55Hz 複振幅1.5mm * |
衝撃 | 耐久 | 最大500m/s2 |
誤動作 | 最大200m/s2 * | |
耐久性 | 機械的 | 300万回以上 |
電気的 | 10万回以上 | |
質量 | 約12~40g | |
突入電流 | 常時閉路 | 最大36A |
常時開路 | 最大36A | |
使用周囲温度 | −25~+80℃(ただし、氷結、結露のないこと) | |
使用周囲湿度 | 35~85%RH | |
保存周囲温度 | −25~80℃(ただし、氷結、結露のないこと) | |
保護構造 | IP00 | |
感電保護クラス | Class Ⅱ | |
PTI (トラッキング特性) | 175 | |
汚染度 | 3(IEC947-5-1) |
*誤動作 1ms以内
動作特性 | 出力数 | 1 | 2 |
---|---|---|---|
動作に必要な力 | OF最大 | 1.96N | 4.90N |
もどりの力 | RF最小 | 0.39N | 0.78N |
動作までの動き | PT最大 | 1.3mm | 1.6mm |
内蔵スイッチ形V-15-1A5がUL、cULに認証されています。
