照光部・ランプ部・本体部をセットにした場合の形式です。
組み合わせの詳細につきましては、「種類」をご覧ください。
表示灯(丸胴形φ22/25)
この商品について
関連情報
情報更新 : 2024/04/01
照光部・ランプ部・本体部をセットにした場合の形式です。
組み合わせの詳細につきましては、「種類」をご覧ください。
照光部・ランプ部・本体部をセットにしてお届けします。
組み合わせのできない形式もあります。

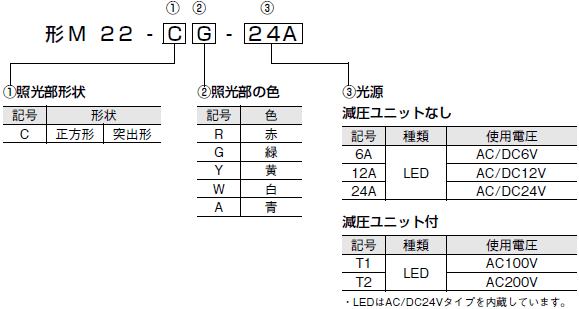

形状 | 照光 | 使用電圧 | セット形式 | □照光部の色記号(色) | |
---|---|---|---|---|---|
正方形(突出形)
(形M22-C) 減圧ユニットなし |
![]() |
LED | AC/DC6V | 形M22-CY-6A | R(赤)
Y(黄) G(緑) W(白) A(青) |
AC/DC12V | 形M22-C□-12A | ||||
AC/DC24V | 形M22-C□-24A | ||||
正方形(突出形)
(形M22-C) 減圧ユニット付 |
![]() |
LED | AC100V | 形M22-C□-T1 | |
AC200V | 形M22-C□-T2 |
注. 上記の形式□内に操作部の色を示す記号をご指定ください。

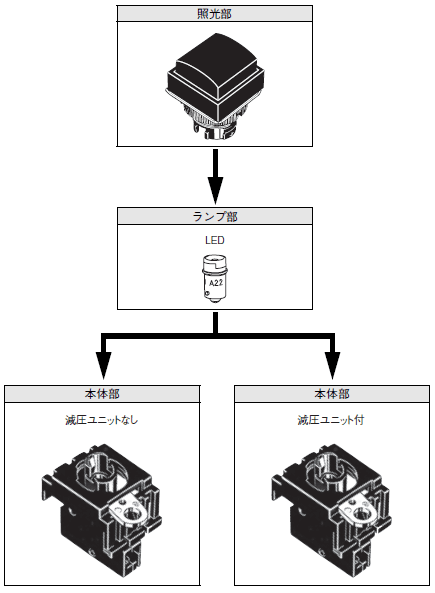

照光部・ランプ部・本体部を別々にご注文できます。セット組み合わせ発注形式では揃わない機種を組み合わせてご使用ください。また、メンテパーツ品としての在庫管理にもご利用ください。
・ご注文方法…次項以降の形式をご指定ください。
シール性 | IP65 | |
---|---|---|
形状 | 操作部の色 | 形式 |
正方形(突出形)
![]() |
赤 | 形M22-CR |
緑 | 形M22-CG | |
黄 | 形M22-CY | |
白 | 形M22-CW | |
青 | 形M22-CA |
使用電圧 | AC/DC6V | AC/DC12V | AC/DC24V | ||
---|---|---|---|---|---|
形状 | 発光色 | 形式 | 形式 | 形式 | |
![]() |
AC/
DC用 |
赤 | 形A22-6AR | 形A22-12AR | 形A22-24AR |
緑 | 形A22-6AG | 形A22-12AG | 形A22-24AG | ||
黄* | 形A22-6AY | 形A22-12AY | 形A22-24AY | ||
青 | 形A22-6AA | 形A22-12AA | 形A22-24AA |
注. 減圧照光で使用する場合、形A22-24A□をご使用ください。24V以外のLEDランプはご使用できません。
*操作部の色が黄色、または白色の場合に使用します。
形状 | ![]() |
![]() |
![]() |
---|---|---|---|
分類 | 減圧ユニットなし | 減圧ユニット付
AC110V |
減圧ユニット付
AC220V |
形式 | 形M22-00 | 形M22-00-T1 | 形M22-00-T2 |
注. 減圧ユニット付のLEDランプは形A22-24A□をご使用ください。24V以外のLEDランプはご使用できません。
アクセサリ・部品・工具は形A22押ボタンスイッチと共用です。 カタログをご覧ください。
