A22NE-PD プッシュインPlus端子台タイプ
操作部・LEDランプ（照光タイプのみ）・スイッチ部をセットにしてお届けします。
A22NE-PD / A22NE-P / A22E
非常停止用押ボタンスイッチ（φ22/φ25）
φ22とφ25共用（リング使用時）ロックレバー連動接点機能つきプッシュインPlus端子台タイプをシリーズ追加（形A22NE-PD）。短胴化、配線方向変更による制御盤の小型化を実現。
※ Web特別価格提供品
押ボタンスイッチ 仕様条件検索
簡単4ステップでスイッチ仕様から形式検索！
この商品について
関連情報
- 商品カテゴリ共通
- 特設ページ
情報更新 : 2022/04/01
※ ◎印または灰色背景表記の機種は標準在庫機種です。無印（受注生産機種）の納期についてはお取り引き商社にお問い合わせください。

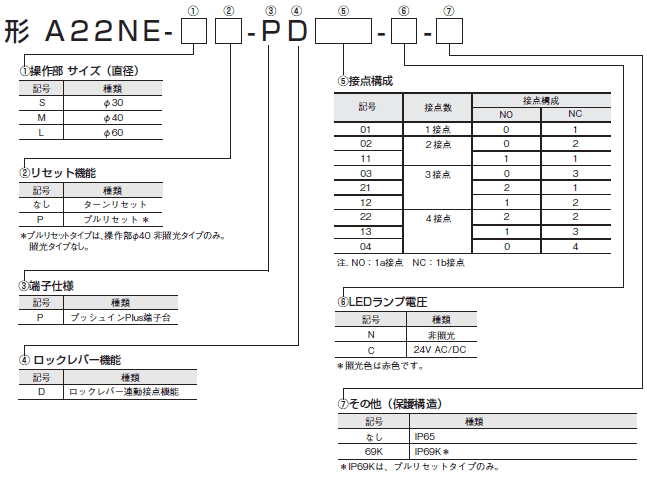

A22NE-PD プッシュインPlus端子台タイプ
形式構成
形式基準（セット組み合わせ発注形式）
種類／標準価格
セット組み合わせ発注形式
非照光タイプ（表示なし）
| 形状 | 動作機能 | 保護構造 | 接点構成＊ | セット形式 | 標準価格（￥） | 操作部の色 | |
|---|---|---|---|---|---|---|---|
|
中形プルリセットφ40
（形A22NE-MP-PD□□-N） |
IP65耐油形 | 2NC | ◎ | 形A22NE-MP-PD02-N | 5,150 | 赤 |
| 2NC、1NO | ◎ | 形A22NE-MP-PD12-N | 5,900 | ||||
| 3NC | ◎ | 形A22NE-MP-PD03-N | 5,900 | ||||
| 2NC、2NO | ◎ | 形A22NE-MP-PD22-N | 6,650 | ||||
| 3NC、1NO | ◎ | 形A22NE-MP-PD13-N | 6,650 | ||||
| 4NC | ◎ | 形A22NE-MP-PD04-N | 6,650 | ||||
|
中形プルリセットφ40
（形A22NE-MP-PD□□-N-69K） |
IP69K | 2NC | 形A22NE-MP-PD02-N-69K | 10,200 | ||
| 2NC、1NO | 形A22NE-MP-PD12-N-69K | 11,700 | |||||
| 3NC | 形A22NE-MP-PD03-N-69K | 11,700 | |||||
| 2NC、2NO | 形A22NE-MP-PD22-N-69K | 13,200 | |||||
| 3NC、1NO | 形A22NE-MP-PD13-N-69K | 13,200 | |||||
| 4NC | 形A22NE-MP-PD04-N-69K | 13,200 | |||||
|
小形ターンリセットφ30
（形A22NE-S-PD□□-N） |
IP65耐油形 | 2NC | ◎ | 形A22NE-S-PD02-N | 3,100 | |
| 2NC、1NO | ◎ | 形A22NE-S-PD12-N | 3,550 | ||||
| 3NC | ◎ | 形A22NE-S-PD03-N | 3,550 | ||||
| 2NC、2NO | ◎ | 形A22NE-S-PD22-N | 3,950 | ||||
| 3NC、1NO | ◎ | 形A22NE-S-PD13-N | 3,950 | ||||
| 4NC | ◎ | 形A22NE-S-PD04-N | 3,950 | ||||
|
中形ターンリセットφ40
（形A22NE-M-PD□□-N） |
IP65耐油形 | 2NC | ◎ | 形A22NE-M-PD02-N | 3,100 | |
| 2NC、1NO | ◎ | 形A22NE-M-PD12-N | 3,550 | ||||
| 3NC | ◎ | 形A22NE-M-PD03-N | 3,550 | ||||
| 2NC、2NO | ◎ | 形A22NE-M-PD22-N | 4,000 | ||||
| 3NC、1NO | ◎ | 形A22NE-M-PD13-N | 4,000 | ||||
| 4NC | ◎ | 形A22NE-M-PD04-N | 4,000 | ||||
|
大形ターンリセットφ60
（形A22NE-L-PD□□-N） |
IP65耐油形 | 2NC | ◎ | 形A22NE-L-PD02-N | 3,150 | |
| 2NC、1NO | ◎ | 形A22NE-L-PD12-N | 3,600 | ||||
| 3NC | ◎ | 形A22NE-L-PD03-N | 3,600 | ||||
| 2NC、2NO | ◎ | 形A22NE-L-PD22-N | 4,050 | ||||
| 3NC、1NO | ◎ | 形A22NE-L-PD13-N | 4,050 | ||||
| 4NC | ◎ | 形A22NE-L-PD04-N | 4,050 | ||||
＊上記以外の接点構成もラインナップしています。[1NC]、[1NC、1NO]、[1NC、2NO] 詳細はお問合せください。
照光タイプ（表示なし）
| 形状 | 動作機能 | 保護構造 | 接点構成＊ | LEDランプ電圧 | セット形式 | 標準価格（￥） | 操作部の色 | |
|---|---|---|---|---|---|---|---|---|
|
中形ターンリセットφ40
（形A22NE-M-PD□□-C） |
IP65 | 2NC | 24V AC/DC | ◎ | 形A22NE-M-PD02-C | 3,500 | 赤 |
| 2NC、1NO | ◎ | 形A22NE-M-PD12-C | 4,000 | |||||
| 3NC | ◎ | 形A22NE-M-PD03-C | 4,000 | |||||
| 2NC、2NO | ◎ | 形A22NE-M-PD22-C | 4,500 | |||||
| 3NC、1NO | ◎ | 形A22NE-M-PD13-C | 4,500 | |||||
| 4NC | ◎ | 形A22NE-M-PD04-C | 4,500 | |||||
＊上記以外の接点構成もラインナップしています。[1NC]、[1NC、1NO]、[1NC、2NO] 詳細はお問合せください。
アクセサリ（別売）
操作部
非照光タイプ
| サイズ | 小形（φ30） | 中形（φ40） | 大形（φ60） | ||||
|---|---|---|---|---|---|---|---|
| 動作機能 | 保護構造 | 単品発注形式 | 標準価格（￥） | 単品発注形式 | 標準価格（￥） | 単品発注形式 | 標準価格（￥） |
| プルリセット | IP65耐油形 | ―― | ―― | ◎形A22NE-MP-N
 |
1,450 | ―― | ―― |
| IP69K | ―― | ―― | ◎形A22NE-MP-N-69K
 |
3,100 | ―― | ―― | |
| ターンリセット | IP65耐油形 | ◎形A22NE-S-N
 |
810 | ◎形A22NE-M-N
 |
840 | ◎形A22NE-L-N
 |
860 |
| 形A22NE-MRO-N
形A22NE-MRO-N-RD  |
960 | ||||||
| 形A22NE-MRS-N
形A22NE-MRS-N-RD  |
|||||||
照光タイプ
| サイズ | 中形（φ40） | ||
|---|---|---|---|
| 動作機能 | シール性 | 単品発注形式 | 標準価格（￥） |
| ターンリセット | IP65 |
◎形A22NE-M-L
|
740 |
LEDランプ
| 形状 | 発光色 | 定格電圧 | 形式 | 標準価格（￥） | 備考 | |
|---|---|---|---|---|---|---|
|
赤 | 24V AC/DC | ◎ | 形A22NZ-L-RC | 570 | 照光タイプのセット形式に
は装備しています。交換の 時に使用します。 |
コントロールボックス
| 種類 | 形状 | 形式 | 標準価格（￥） | 備考 | |
|---|---|---|---|---|---|
| コントロール
ボックス |
 |
1穴黄色ボックス | 形A22NZ-A-B101Y | 1,210 | 樹脂製。
パネル加工寸法 22.3mm 専用 |
注. ねじ端子台タイプ、プッシュインPlus端子台タイプ共通のアクセサリについては、「共通のアクセサリ・工具（別売）」を参照してください。

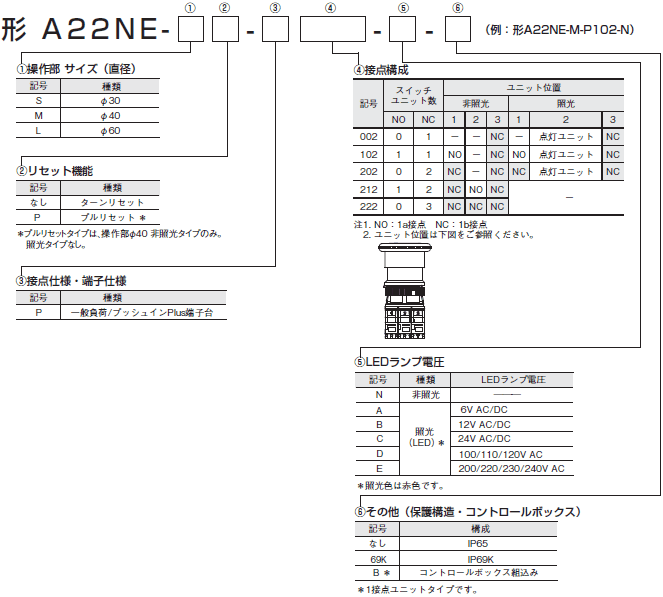

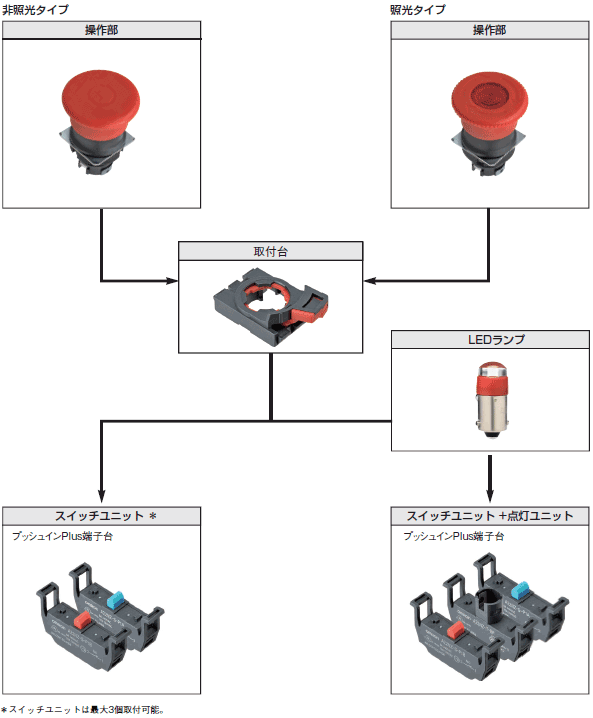

A22NE-P プッシュインPlus端子台タイプ
形式構成
形式基準（セット組み合わせ発注形式）
操作部・LEDランプ（照光タイプのみ）・取付台・点灯ユニット（照光タイプのみ）・スイッチユニットをセットにしてお届けします。
種類／標準価格
セット組み合わせ発注形式
非照光タイプ
| 形状 | 動作機能 | 保護構造 | 接点構成＊ | セット形式 | 標準価格（￥） | 操作部の色 | |
|---|---|---|---|---|---|---|---|
 |
中形プルリセットφ40
（形A22NE-MP-P□□2-N） |
IP65耐油形 | 1NC（1） | ◎ | 形A22NE-MP-P002-N | 3,110 | 赤 |
| 1NC、1NO（2） | ◎ | 形A22NE-MP-P102-N | 3,660 | ||||
| 2NC（2） | ◎ | 形A22NE-MP-P202-N | 3,660 | ||||
| 2NC、1NO（3） | ◎ | 形A22NE-MP-P212-N | 4,210 | ||||
| 3NC（3） | ◎ | 形A22NE-MP-P222-N | 4,210 | ||||
 |
中形プルリセットφ40
（形A22NE-MP-P□□2-N-69K） |
IP69K | 1NC（1） | ◎ | 形A22NE-MP-P002-N-69K | 4,100 | |
| 1NC、1NO（2） | ◎ | 形A22NE-MP-P102-N-69K | 4,600 | ||||
| 2NC（2） | ◎ | 形A22NE-MP-P202-N-69K | 4,600 | ||||
| 2NC、1NO（3） | ◎ | 形A22NE-MP-P212-N-69K | 5,100 | ||||
| 3NC（3） | ◎ | 形A22NE-MP-P222-N-69K | 5,100 | ||||
 |
小形ターンリセットφ30
（形A22NE-S-P□□2-N） |
IP65耐油形 | 1NC（1） | ◎ | 形A22NE-S-P002-N | 1,850 | |
| 1NC、1NO（2） | 形A22NE-S-P102-N | 2,400 | |||||
| 2NC（2） | ◎ | 形A22NE-S-P202-N | 2,400 | ||||
| 2NC、1NO（3） | 形A22NE-S-P212-N | 2,940 | |||||
| 3NC（3） | 形A22NE-S-P222-N | 2,940 | |||||
 |
中形ターンリセットφ40
（形A22NE-M-P□□2-N） |
1NC（1） | ◎ | 形A22NE-M-P002-N | 1,880 | ||
| 1NC、1NO（2） | ◎ | 形A22NE-M-P102-N | 2,420 | ||||
| 2NC（2） | ◎ | 形A22NE-M-P202-N | 2,420 | ||||
| 2NC、1NO（3） | ◎ | 形A22NE-M-P212-N | 2,970 | ||||
| 3NC（3） | ◎ | 形A22NE-M-P222-N | 2,970 | ||||
 |
大形ターンリセットφ60
（形A22NE-L-P□□2-N） |
1NC（1） | 形A22NE-L-P002-N | 1,900 | |||
| 1NC、1NO（2） | 形A22NE-L-P102-N | 2,450 | |||||
| 2NC（2） | 形A22NE-L-P202-N | 2,450 | |||||
| 2NC、1NO（3） | 形A22NE-L-P212-N | 2,990 | |||||
| 3NC（3） | 形A22NE-L-P222-N | 2,990 | |||||
＊（ ）内はスイッチユニット数を表しています。
照光タイプ
| 形状 | 動作機能 | 保護構造 | 接点構成＊ | LEDランプ電圧 | セット形式 | 標準価格（￥） | 操作部の色 | |
|---|---|---|---|---|---|---|---|---|
|
中形ターンリセットφ40
（形A22NE-M-P□□2-A） |
IP65 | 1NC（1） | 6V AC/DC | ◎ | 形A22NE-M-P002-A | 2,460 | 赤 |
| 1NC、1NO（2） | ◎ | 形A22NE-M-P102-A | 3,000 | |||||
| 2NC（2） | ◎ | 形A22NE-M-P202-A | 3,000 | |||||
|
中形ターンリセットφ40
（形A22NE-M-P□□2-B） |
1NC（1） | 12V AC/DC | ◎ | 形A22NE-M-P002-B | 2,460 | ||
| 1NC、1NO（2） | ◎ | 形A22NE-M-P102-B | 3,000 | |||||
| 2NC（2） | ◎ | 形A22NE-M-P202-B | 3,000 | |||||
|
中形ターンリセットφ40
（形A22NE-M-P□□2-C） |
1NC（1） | 24V AC/DC | ◎ | 形A22NE-M-P002-C | 2,460 | ||
| 1NC、1NO（2） | ◎ | 形A22NE-M-P102-C | 3,000 | |||||
| 2NC（2） | ◎ | 形A22NE-M-P202-C | 3,000 | |||||
|
中形ターンリセットφ40
（形A22NE-M-P□□2-D） |
1NC（1） | 100/110/120V AC | ◎ | 形A22NE-M-P002-D | 2,590 | ||
| 1NC、1NO（2） | ◎ | 形A22NE-M-P102-D | 3,130 | |||||
| 2NC（2） | ◎ | 形A22NE-M-P202-D | 3,130 | |||||
|
中形ターンリセットφ40
（形A22NE-M-P□□2-E） |
1NC（1） | 220/230/240V AC | ◎ | 形A22NE-M-P002-E | 2,590 | ||
| 1NC、1NO（2） | ◎ | 形A22NE-M-P102-E | 3,130 | |||||
| 2NC（2） | ◎ | 形A22NE-M-P202-E | 3,130 | |||||
＊（ ）内はスイッチユニット数を表しています。
コントロールボックス組み込みセット形式
| 形状 | 接点構成（スイッチユニット数） | 形式 | 標準価格（￥） | |
|---|---|---|---|---|
|
1NC（1） | ◎ | 形A22NE-M-P002-N-B | 3,620 |
| 1NC、1NO（2） | ◎ | 形A22NE-M-P102-N-B | 4,180 | |
| 2NC（2） | ◎ | 形A22NE-M-P202-N-B | 4,180 | |
単品発注形式
操作部・LEDランプ・取付台・スイッチユニット・点灯ユニットを別々にご注文できます。セット組み合わせ発注形式では揃わない機種を組み合わせてご使用ください。また、メンテパーツ品としての在庫管理にもご利用ください。
操作部
非照光タイプ
| サイズ | 小形（φ30） | 中形（φ40） | 大形（φ60） | ||||
|---|---|---|---|---|---|---|---|
| 動作機能 | シール性 | 単品発注形式 | 標準価格（￥） | 単品発注形式 | 標準価格（￥） | 単品発注形式 | 標準価格（￥） |
| プルリセット | IP65耐油形 | ―― | ―― |
◎形A22NE-MP-N
|
1,450 | ―― | ―― |
| IP69K | ―― | ―― |
◎形A22NE-MP-N-69K
|
3,100 | ―― | ―― | |
| ターンリセット | IP65耐油形 |
◎形A22NE-S-N
|
810 |
◎形A22NE-M-N
|
840 |
◎形A22NE-L-N
|
860 |
|
形A22NE-MRO-N
形A22NE-MRO-N-RD
|
960 | ||||||
|
形A22NE-MRS-N
形A22NE-MRS-N-RD
|
|||||||
照光タイプ
| サイズ | 中形（φ40） | ||
|---|---|---|---|
| 動作機能 | シール性 | 単品発注形式 | 標準価格（￥） |
| ターンリセット | IP65 |
◎形A22NE-M-L
|
740 |
LEDランプ
| 形状 | 発光色 | 定格電圧 | 形式 | 標準価格（￥） | 備考 | |
|---|---|---|---|---|---|---|
|
赤 | 6V AC/DC | ◎ | 形A22NZ-L-RA | 570 | 形A22N、形A22NE-P専用
のLEDランプです。照光タ イプのセット形式には装備 しています。交換等の時に 使用します。 |
| 12V AC/DC | ◎ | 形A22NZ-L-RB | ||||
| 24V AC/DC | ◎ | 形A22NZ-L-RC | ||||
| 100/110/120V AC | ◎ | 形A22NZ-L-RD | ||||
| 200/220/230/240V AC | ◎ | 形A22NZ-L-RE |
アクセサリ（別売）
| 種類 | 形状 | 接点仕様 | 形式 | 標準価格（￥） | 備考 | ||
|---|---|---|---|---|---|---|---|
| スイッチ
ユニット （1接点） |
 |
1NO接点（青） | 一般負荷 | ◎ | 形A22NZ-S-P1A | 330 | 通常は装備しています。
追加、または交換時に使用します。 |
| 1NC接点（赤） | 一般負荷 | ◎ | 形A22NZ-S-P1B | 330 | |||
| スイッチ
ユニット （2接点） |
 |
2NO接点（青） | 一般負荷 | ◎ | 形A22NZ-S-P2A | 800 | 追加、または交換時に使用します。 |
| 2NC接点（赤） | 一般負荷 | ◎ | 形A22NZ-S-P2B | 800 | |||
| 1NO/1NC接点（白） | 一般負荷 | ◎ | 形A22NZ-S-P2C | 800 | |||
| 点灯ユニット |  |
6V AC/DC | ◎ | 形A22NZ-T-AP | 390 | 照光タイプのセット形式には装備
しています。 交換等の時に使用します。 |
|
| 12V AC/DC | ◎ | 形A22NZ-T-BP | 390 | ||||
| 24V AC/DC | ◎ | 形A22NZ-T-CP | 390 | ||||
| 100/110/120V AC | ◎ | 形A22NZ-T-DP | 550 | ||||
| 200/220/230/240V AC | ◎ | 形A22NZ-T-EP | 550 | ||||
| 取付台 |  |
―― | ◎ | 形A22NZ-H-02 | 350 | 形A22NE-P専用の取付台です。
セット形式には装備しています。 スイッチユニットや点灯ユニット 等を単品で購入され、取りつける 場合に使用します。 |
|
| コントロール
ボックス |
 |
１穴黄色ボックス | 形A22NZ-A-B101Y | 1,210 | 2接点仕様のスイッチ
組み合わせ可能。 |
||
| ◎ | 形A22NZ-A-B01Y | 1,100 | 2接点仕様のスイッチ
組み合わせ不可。 |
||||
注. ねじ端子台タイプ、プッシュインPlus端子台タイプ共通のアクセサリについては、下記の「共通のアクセサリ・工具（別売）」を参照してください。
＊コントロールボックス（形A22NZ-A-B01Y）はφ90の非常停止用彫刻版（形A22Z-3476-1）およびガードリング（形A22Z-EG□）とは併用できません。

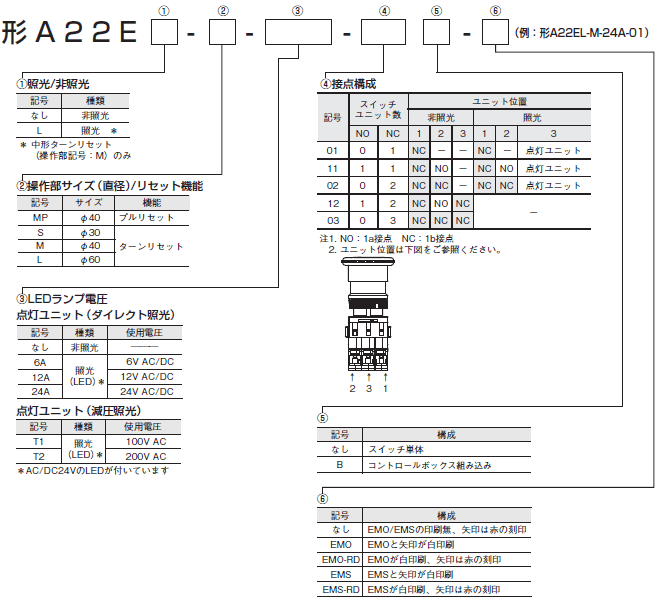

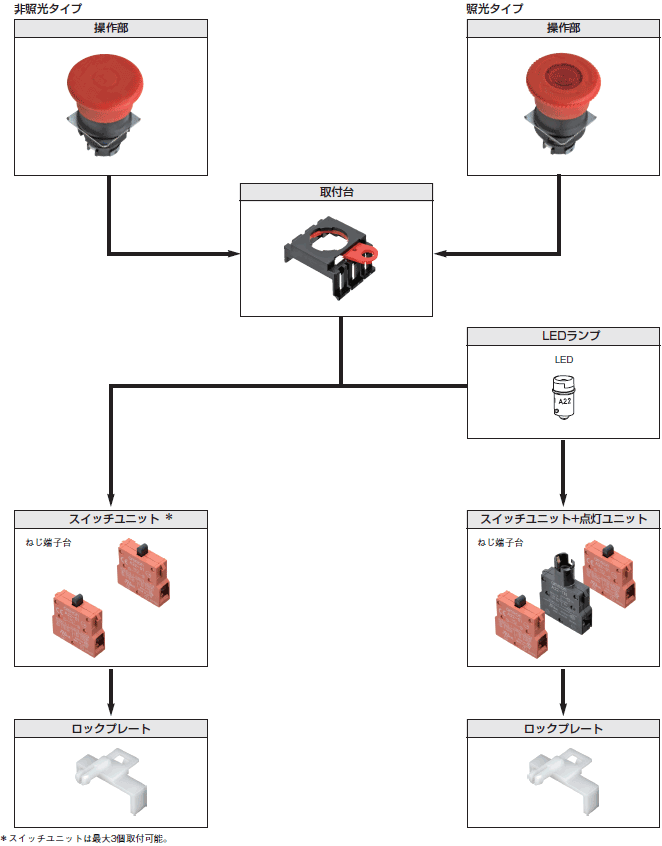

A22E ねじ端子台タイプ
形式構成
形式基準（セット組み合わせ発注形式）
操作部・LEDランプ（照光タイプのみ）・取付台・スイッチユニット・ロックプレートをセットにしてお届けします。
種類／標準価格
セット組み合わせ発注形式
非照光タイプ（表示なし）
| 形状 | 動作機能 | 保護構造 | 接点構成＊1 | セット形式 | 標準価格（￥） | 操作部の色 | |
|---|---|---|---|---|---|---|---|
 |
中形プルリセット
φ40 （形A22E-MP） |
IP65耐油形 | 1NC（1） | ◎ | 形A22E-MP-01 | 1,930 | 赤 |
| 1NC、1NO（2） | ◎ | 形A22E-MP-11 | 2,200 | ||||
| 2NC（2） | ◎ | 形A22E-MP-02 | |||||
 |
小形ターンリセット
φ30 （形A22E-S） |
1NC（1） | ◎ | 形A22E-S-01 ＊2 | 1,580 | ||
| 1NC、1NO（2） | ◎ | 形A22E-S-11 ＊2 | 1,860 | ||||
| 2NC（2） | ◎ | 形A22E-S-02 ＊2 | |||||
| 2NC、1NO（3） | 形A22E-S-12 ＊2 | 2,150 | |||||
| 3NC（3） | ◎ | 形A22E-S-03 ＊2 | |||||
 |
中形ターンリセット
φ40 （形A22E-M） |
1NC（1） | ◎ | 形A22E-M-01 ＊2 | 1,600 | ||
| 1NC、1NO（2） | ◎ | 形A22E-M-11 ＊2 | 1,870 | ||||
| 2NC（2） | ◎ | 形A22E-M-02 ＊2 | |||||
| 2NC、1NO（3） | ◎ | 形A22E-M-12 ＊2 | 2,150 | ||||
| 3NC（3） | ◎ | 形A22E-M-03 ＊2 | |||||
 |
大形ターンリセット
φ60 （形A22E-L） |
1NC（1） | ◎ | 形A22E-L-01 ＊2 | 2,250 | ||
| 1NC、1NO（2） | ◎ | 形A22E-L-11 ＊2 | 2,550 | ||||
| 2NC（2） | ◎ | 形A22E-L-02 ＊2 | |||||
＊1. （ ）内はスイッチユニット数を表しています。
＊2. 韓国S-mark認証対応機種
注. 黄色タイプ（非常停止用途には使えません）もあります。お問い合わせください。
非照光タイプ（表示あり）
| 形状 | 動作機能 | 保護構造 | 接点構成＊1 | セット形式 | 標準価格（￥） | 操作部の色 | |
|---|---|---|---|---|---|---|---|
 |
中形ターンリセット
φ40 EMO表示付き |
IP65耐油形 | 1NC（1） | 形A22E-M-01-EMO ＊2 | 2,700 | 赤 | |
| 形A22E-M-01-EMO-RD | |||||||
| 1NC、1NO（2） | ◎ | 形A22E-M-11-EMO ＊2 | 2,950 | ||||
| 形A22E-M-11-EMO-RD | |||||||
| 2NC（2） | ◎ | 形A22E-M-02-EMO ＊2 | |||||
| 形A22E-M-02-EMO-RD | |||||||
| 2NC、1NO（3） | ◎ | 形A22E-M-12-EMO ＊2 | 3,250 | ||||
| 形A22E-M-12-EMO-RD | |||||||
| 3NC（3） | ◎ | 形A22E-M-03-EMO ＊2 | |||||
| 形A22E-M-03-EMO-RD | |||||||
 |
中形ターンリセット
φ40 EMS表示付き |
1NC（1） | ◎ | 形A22E-M-01-EMS ＊2 | 2,700 | ||
| 形A22E-M-01-EMS-RD | |||||||
| 1NC、1NO（2） | 形A22E-M-11-EMS ＊2 | 2,950 | |||||
| 形A22E-M-11-EMS-RD | |||||||
| 2NC（2） | ◎ | 形A22E-M-02-EMS ＊2 | |||||
| 形A22E-M-02-EMS-RD | |||||||
| 2NC、1NO（3） | ◎ | 形A22E-M-12-EMS ＊2 | 3,250 | ||||
| 形A22E-M-12-EMS-RD | |||||||
| 3NC（3） | ◎ | 形A22E-M-03-EMS ＊2 | |||||
| 形A22E-M-03-EMS-RD | |||||||
＊1. （ ）内はスイッチユニット数を表しています。
＊2. 韓国S-mark認証対応機種
注. スイッチブロックの色はNO接点（a接点）：黒、NC接点（b接点）：赤です。写真は2NC接点（2b接点）の構成です。
照光タイプ
| 形状 | 動作機能 | 保護構造 | 接点構成＊1 | LEDランプ電圧 | セット形式 | 標準価格（￥） | 操作部の色 | |
|---|---|---|---|---|---|---|---|---|
|
プッシュロック
ターンリセット形 φ40 （形A22E） 点灯ユニット （ダイレクト照光） |
IP65 | 1NC（1） | 6V AC/DC | ◎ | 形A22EL-M-6A-01 ＊2 | 2,550 | 赤 |
| 12V AC/DC | ◎ | 形A22EL-M-12A-01 ＊2 | ||||||
| 24V AC/DC | ◎ | 形A22EL-M-24A-01 ＊2 | ||||||
| 1NC、1NO（2） | 6V AC/DC | ◎ | 形A22EL-M-6A-11 ＊2 | 2,850 | ||||
| 12V AC/DC | ◎ | 形A22EL-M-12A-11 ＊2 | ||||||
| 24V AC/DC | ◎ | 形A22EL-M-24A-11 ＊2 | ||||||
| 2NC（2） | 6V AC/DC | ◎ | 形A22EL-M-6A-02 ＊2 | |||||
| 12V AC/DC | ◎ | 形A22EL-M-12A-02 ＊2 | ||||||
| 24V AC/DC | ◎ | 形A22EL-M-24A-02 ＊2 | ||||||
|
プッシュロック
ターンリセット形 φ40 （形A22E） 点灯ユニット （減圧照光） |
1NC（1） | 100V AC | ◎ | 形A22EL-M-T1-01 | 2,900 | ||
| 200V AC | ◎ | 形A22EL-M-T2-01 | ||||||
| 1NC、1NO（2） | 100V AC | ◎ | 形A22EL-M-T1-11 | 3,200 | ||||
| 200V AC | ◎ | 形A22EL-M-T2-11 | ||||||
| 2NC（2） | 100V AC | ◎ | 形A22EL-M-T1-02 | |||||
| 200V AC | ◎ | 形A22EL-M-T2-02 | ||||||
＊1. （ ）内はスイッチユニット数を表しています。
＊2. 韓国S-mark認証対応機種
コントロールボックス組み込みセット形式
| 形状 | 接点構成（スイッチユニット数） | 形式 | 標準価格（￥） | |
|---|---|---|---|---|
|
1NC（1） | ◎ | 形A22E-M-01B ＊ | 4,400 |
| 1NC、1NO（2） | ◎ | 形A22E-M-11B ＊ | 4,950 | |
| 2NC（2） | ◎ | 形A22E-M-02B ＊ | ||
注. コントロールボックスは形A22Z-B101Yを使用しています。
＊韓国S-mark認証対応機種
単品発注形式
操作部・LEDランプ・取付台・スイッチユニットを別々にご注文できます。セット組み合わせ発注形式では揃わない機種を組み合わせてご使用ください。また、メンテパーツ品としての在庫管理にもご利用ください。
操作部
非照光タイプ
| サイズ | 小形（φ30） | 中形（φ40） | 大形（φ60） | ||||
|---|---|---|---|---|---|---|---|
| 動作機能 | シール性 | 単品発注形式 | 標準価格（￥） | 単品発注形式 | 標準価格（￥） | 単品発注形式 | 標準価格（￥） |
| プルリセット | IP65耐油形 | ―― | ―― | ◎形A22E-MP
 |
1,600 | ―― | ―― |
| ターンリセット | ◎形A22E-S
 |
1,250 | ◎形A22E-M
 |
1,270 | 形A22E-L
 |
1,930 | |
| 形A22E-M-EMO
形A22E-M-EMO-RD  |
2,350 | ||||||
| 形A22E-M-EMS
形A22E-M-EMS-RD  |
|||||||
照光タイプ
| サイズ | 中形（φ40） | ||
|---|---|---|---|
| 動作機能 | シール性 | 単品発注形式 | 標準価格（￥） |
| ターンリセット | IP65 |
◎形A22EL-M
|
1,390 |
LEDランプ
| 形状 | 発光色 | 定格電圧 | 形式 | 標準価格（￥） | ||
|---|---|---|---|---|---|---|
 |
赤 | 標準 | 6V AC/DC | 形A22-6AR | 625 | |
| 12V AC/DC | 形A22-12AR | |||||
| 24V AC/DC | ◎ | 形A22-24AR | ||||
注. 点灯ユニット（減圧照光）のLEDランプは、形A22-24ARをご使用ください。
スイッチ部
非照光・ダイレクト照光
| 分類 | 非照光用 | ダイレクト照光用 | |||||
|---|---|---|---|---|---|---|---|
| 形状 |  |
 |
|||||
| 接点仕様・構成（スイッチユニット数） | 形式 | 標準価格（￥） | 形式 | 標準価格（￥） | |||
| 一般負荷用 | 1NC（1） | ◎ | 形A22-01M | 330 | 形A22L-01M | 550 | |
| 1NC、1NO（2） | 形A22-11M | 605 | 形A22L-11M | 825 | |||
| 2NC（2） | ◎ | 形A22-02M | 形A22L-02M | ||||
減圧照光（100V AC、200V AC）
| 分類 | 照光用 100V AC | 照光用 200V AC | |||
|---|---|---|---|---|---|
| 形状 |  |
 |
|||
| 接点仕様・構成（スイッチユニット数） | 形式 | 標準価格（￥） | 形式 | 標準価格（￥） | |
| 一般負荷用 | 1NC（1） | 形A22L-01M-T1 | 1,100 | 形A22L-01M-T2 | 1,100 |
| 1NC、1NO（2） | 形A22L-11M-T1 | 1,380 | 形A22L-11M-T2 | 1,380 | |
| 2NC（2） | 形A22L-02M-T1 | 形A22L-02M-T2 | |||
注. 点灯ユニット（減圧照光）のLEDランプは、形A22-24ARをご使用ください。
アクセサリ（別売）
| 種類 | 形状 | 接点仕様 | 形式 | 標準価格（￥） | 備考 | ||
|---|---|---|---|---|---|---|---|
| スイッチユニット
（1接点） |
 |
1NO接点
（黒） |
一般負荷 | ◎ | 形A22-10 | 310 | 通常は装備しています。
追加、または交換等の時に使 用します。 |
| 微小負荷 | 形A22-10S | 440 | |||||
| 1NC接点
（赤） |
一般負荷 | ◎ | 形A22-01 | 310 | |||
| 微小負荷 | 形A22-01S | 440 | |||||
| スイッチユニット
（2接点） |
 |
2NO接点
（黒） |
一般負荷 | ◎ | 形A22-20 | 660 | 追加、または交換等の時に使
用します。 |
| 微小負荷 | 形A22-20S | 880 | |||||
| 2NC接点
（赤） |
一般負荷 | ◎ | 形A22-02 | 660 | |||
| 微小負荷 | 形A22-02S | 880 | |||||
| 1NC+1NO
接点（黒/赤） |
一般負荷 | ◎ | 形A22-11 | 660 | |||
| 微小負荷 | 形A22-11S | 880 | |||||
| 点灯ユニット |  |
ダイレクト照光 | ◎ | 形A22-TN | 330 | 照光方式を変更する時に使用
します。 |
|
| 減圧照光 | 100V AC | 形A22-T1 | 715 | ||||
| 200V AC | 形A22-T2 | ||||||
| 取付台 |  |
―― | ◎ | 形A22-3200 | 110 | 通常は装備しています。
スイッチユニットや点灯ユ ニット等を単品で購入され、 取りつける場合に使用します。 |
|
| ロックプレート |  |
―― | ◎ | 形A22Z-3380 | 121 | スイッチ部のレバーを固定す
る場合に使用します。 |
|
| コントロール
ボックス |
 |
１穴黄色ボックス | ◎ | 形A22Z-B101Y | 1,290 | 樹脂製です。
コントロールボックスを使用 される場合は、2NO・2NC・ 1NC+1NOの2接点スイッチ ユニットは使用できません。＊ |
|
| ◎ | 形A22Z-B201Y | ||||||
注. ねじ端子台タイプ、プッシュインPlus端子台タイプ共通のアクセサリについては、下記の「共通のアクセサリ・工具（別売）」を参照してください。
＊コントロールボックス（形A22NZ-B101Y、形A22NZ-B201Y）は、φ90の非常停止用彫刻版（形A22Z-3476-1）およびガードリング（形A22Z-EG□）とは併用できません。
共通のアクセサリ・工具（別売）
プッシュインPlus端子台タイプ（形A22NE-PD/形A22NE-P）/ねじ端子台タイプ（形A22E）共用
| 種類 | 形状 | 分類 | 形式 | 標準価格（￥） | 備考 | ||
|---|---|---|---|---|---|---|---|
| 非常停止用
彫刻板 |
 |
黄地に黒文字φ60 | ◎ | 形A22Z-3466-1 | 305 | パネル間の保護構造を満足させる場合は、ゴ
ム座金と組み合わせてご使用ください。＊1 |
|
| 黄地に黒文字φ90 | ◎ | 形A22Z-3476-1 | 385 | パネル間の保護構造を満足させる場合は、ゴ
ム座金と組み合わせてご使用ください。＊1 *3 |
|||
 |
黄地に黒文字φ60 | 形A22Z-3466-2 | 305 | パネル間の保護構造を満足させる場合は、ゴ
ム座金と組み合わせてご使用ください。＊1 |
|||
| パネルプラグ |  |
丸形 | ◎ | 形A22Z-3530 | 220 | あらかじめ増設するためにカットしたパネル
穴を補完できます。 色は黒です。 |
|
| コネクタ |  |
コントロール
ボックス用 ケーブル径 |
φ7～9用 | 形A22Z-3500-1 | 255 | プラスチック製でスイッチボックスよりケー
ブルを引き出す時に使用します。（データ シート参照） |
|
| φ9～11用 | 形A22Z-3500-2 | ||||||
| φ25用リング |  |
―― | 形A22Z-R25 | 83 | 穴径φ25のパネルに取りつける時に使用しま
す。（データシート参照） 材質：ゴム製 保護構造：IP65 |
||
| φ30用
樹脂アタッチメント |
 |
―― | ◎ | 形A22Z-A30 | 55 | 穴径φ30のパネルに取りつける時に使用しま
す。（データシート参照） 製品にゴム座金を添付しています。 |
|
| 回り止めリング |  |
―― | 形A22Z-3360 | 79 | 本体に回り止め金具が装備されていますが、
さらに強固な回り止めが必要な場合使用しま す。（データシート参照） |
||
| 締めつけ工具 |  |
―― | ◎ | 形A22Z-3905 | 1,160 | パネル裏面から締めつけナットの締めつけお
よび照光タイプのキャップ取り外しに使用し ます。 |
|
| EMO用
ガードリング セット（黄色） |
 |
―― | ◎ | 形A22Z-EG1 | 1,270 | SEMI-S2対応ガードリングとEMERGENCY
OFF銘板がセット形A22Eとともに使えば、 SEMI-S2/SEMATECH APPLICATION GUIDE FOR SEMI S2対応可能。（緊急遮断 用）＊2＊3 |
|
| EMO用
ガードリング （黄色） |
 |
EMERGENCY OFF銘板は
セットではありません。 |
◎ | 形A22Z-EG10 | 970 | 形A22EのEMO表示付タイプとともに使えば、
SEMI-S2/SEMATECHAPPLICATION GUIDE FOR SEMIS2対応可能。（緊急遮断用）＊3 |
|
| EMS用
ガードリング セット（白色） |
 |
―― | 形A22Z-EG1-W | 1,320 | SEMI-S2対応ガードリングとEMERGENCY
STOP銘板がセット形A22Eとともに使えば、 SEMI-S2/SEMATECH APPLICATION GUIDEFOR SEMI S2対応可能。（非常停止用） ＊2＊3 |
||
| EMS用
ガードリング （白色） |
 |
EMERGENCY STOP銘板は
セットではありません。 |
◎ | 形A22Z-EG10-W | 1,020 | 形A22EのEMS表示付タイプとともに使えば、
SEMI-S2/SEMATECHAPPLICATION GUIDE FOR SEMIS2対応可能。（非常停止用）＊3 |
|
| ガードリング
（黄色） |
 |
スペーサユニット なし | 形A22Z-EG2 | 1,540 | SEMI-S2/SEMATECH
APPLICATION GUIDE FOR SEMI S2対応。（緊急遮断用）＊2＊3 形A22E非常停止押ボタンスイッチとともに ご使用ください。 |
||
| スペーサユニット 1個付 | 形A22Z-EG21 | 1,760 | |||||
| スペーサユニット 2個付 | 形A22Z-EG22 | 1,980 | |||||
| EMO用
ガードリング セット（黄色） |
 |
―― | ◎ | 形A22Z-EG3 | 1,320 | SEMI-S2対応ガードリングとEMERGENCY
OFF銘板がセット形A22Eとともに使えば、 SEMI-S2/SEMATECH APPLICATION GUIDEFOR SEMI S2対応可能。（緊急遮断用） ＊2＊3 |
|
| ゴム座金 |  |
―― | 形A22Z-R | 650 | アクセサリと組み合わせて使用します。
10枚入りです。 |
||
＊1. 非常停止用彫刻版を使用する場合は、パネルの厚さを1～4mmで設定してください。
＊2. ガードリングは、SEMI の個別規格で要求される設備専用です。その他の用途（工作機械・印刷機械・産業用機械など機械装置の非常停止用スイッチ）には使用 しないでください。
＊3. φ90の非常停止用彫刻版（形A22Z-3476-1）およびガードリング（形A22Z-EG□）はコントロールボックスと併用できません。
注1. 形A22Z-EG1の付属品：EMERGENCY OFF銘板1枚、ゴム座金2枚、回り止めリング1個です。
2.形A22Z-EG10の付属品：ゴム座金1枚、回り止めリング1個（銘板なし）です。
情報更新 : 2022/04/01
商品カテゴリ
- セーフティ
- 非常停止用押ボタンスイッチ
- A22NE-PD / A22NE-P / A22E
- A165E
ページ先頭へ戻る
Facebook
