A22NE-PD / A22NE-P / A22E

非常停止用押ボタンスイッチ(φ22/φ25)

A22NE-PD / A22NE-P / A22E

φ22とφ25共用(リング使用時)ロックレバー連動接点機能つきプッシュインPlus端子台タイプをシリーズ追加(形A22NE-PD)。短胴化、配線方向変更による制御盤の小型化を実現。

※ Web特別価格提供品

押ボタンスイッチ 仕様条件検索

簡単4ステップでスイッチ仕様から形式検索!

(単位:mm)

A22NE-PD プッシュインPlus端子台タイプ

非照光タイプ

プルリセット(φ40)保護構造:IP65耐油形
形A22NE-MP-PD□□-N

A22NE-PD / A22NE-P / A22E 外形寸法 3

プルリセット(φ40)保護構造:IP69K
形A22NE-MP-PD□□-N-69K

A22NE-PD / A22NE-P / A22E 外形寸法 4

小形ターンリセット(φ30)保護構造:IP65耐油形
形A22NE-S-PD□□-N

A22NE-PD / A22NE-P / A22E 外形寸法 5

中形ターンリセット(φ40)保護構造:IP65耐油形
形A22NE-M-PD□□-N

A22NE-PD / A22NE-P / A22E 外形寸法 6

注. 操作部を形A22NE-MR□-N、形A22NE-MR□-N-RDに交換した場合も、同形状になります。

大形ターンリセット(φ60)保護構造:IP65耐油形
形A22NE-L-PD□□-N

A22NE-PD / A22NE-P / A22E 外形寸法 8

照光タイプ

中形ターンリセット(φ40)保護構造:IP65
形A22NE-M-PD□□-C

A22NE-PD / A22NE-P / A22E 外形寸法 10

注. 指定のない部分の寸法公差は±0.8mmです。

アクセサリ(別売)

LEDランプ

形A22NZ-L-RC

A22NE-PD / A22NE-P / A22E 外形寸法 14

A22NE-P プッシュインPlus端子台タイプ

非照光タイプ

プルリセット(φ40)保護構造:IP65耐油形
形A22NE-MP-P□□2-N

A22NE-PD / A22NE-P / A22E 外形寸法 17

プルリセット(φ40)保護構造:IP69K
形A22NE-MP-P□□2-N-69K

A22NE-PD / A22NE-P / A22E 外形寸法 18

小形ターンリセット(φ30)保護構造:IP65耐油形
形A22NE-S-P□□2-N

A22NE-PD / A22NE-P / A22E 外形寸法 19

中形ターンリセット(φ40)保護構造:IP65耐油形
形A22NE-M-P□□2-N

A22NE-PD / A22NE-P / A22E 外形寸法 20

注. 操作部を形A22NE-MR□-N、形A22NE-MR□-N-RDに交換した場合も、同形状になります。

大形ターンリセット(φ60)保護構造:IP65耐油形
形A22NE-L-P□□2-N

A22NE-PD / A22NE-P / A22E 外形寸法 22

照光タイプ

中形ターンリセット(φ40)保護構造:IP65
形A22NE-M-P□□2-□

A22NE-PD / A22NE-P / A22E 外形寸法 24

注. 指定のない部分の寸法公差は±0.8mmです。

2接点スイッチユニットを取り付けた場合の外形寸法

A22NE-PD / A22NE-P / A22E 外形寸法 26

アクセサリ(別売)

プッシュインPlus端子台

スイッチユニット(1接点)

形A22NZ-S-P1□N

A22NE-PD / A22NE-P / A22E 外形寸法 29

スイッチユニット(2接点)

形A22NZ-S-P2□N

A22NE-PD / A22NE-P / A22E 外形寸法 30

点灯ユニット

形A22NZ-T-□PN

A22NE-PD / A22NE-P / A22E 外形寸法 31

取付台

形A22NZ-H-02

A22NE-PD / A22NE-P / A22E 外形寸法 32

LEDランプ

形A22NZ-L-□□

A22NE-PD / A22NE-P / A22E 外形寸法 33

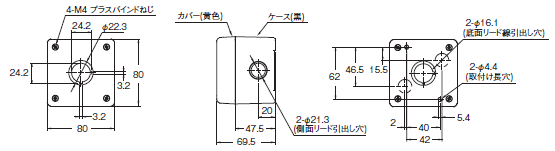

コントロールボックス

形A22NZ-A-B01Y

A22NE-PD / A22NE-P / A22E 外形寸法 34

注. ねじ端子台タイプ、プッシュインPlus端子台タイプ共通のアクセサリについては、下記の「共通のアクセサリ・工具(別売)」を参照してください。

A22E ねじ端子台タイプ

非照光タイプ

中形プルリセット(φ40)保護構造:IP65耐油形
形A22E-MP

A22NE-PD / A22NE-P / A22E 外形寸法 38

小形ターンリセット(φ30)保護構造:IP65耐油形
形A22E-S

A22NE-PD / A22NE-P / A22E 外形寸法 39

中形ターンリセット(φ40)保護構造:IP65耐油形
形A22E-M

A22NE-PD / A22NE-P / A22E 外形寸法 40

注. EMO、EMS表示付タイプも同形状となります。

大形ターンリセット(φ60)保護構造:IP65耐油形
形A22E-L

A22NE-PD / A22NE-P / A22E 外形寸法 42

注. 指定のない部分の寸法公差は±0.8mmです。

照光タイプ

中形ターンリセット(φ40)保護構造:IP65耐油形
形A22EL-M

A22NE-PD / A22NE-P / A22E 外形寸法 45

2NO(2NC)一体接点スイッチユニット装備時のスイッチ部寸法

A22NE-PD / A22NE-P / A22E 外形寸法 46

注. 操作部は、形A22E-Mの例です。

注. 指定のない部分の寸法公差は±0.8mmです。

アクセサリ(別売)

LEDランプ

形A22-6□、12□、24□

A22NE-PD / A22NE-P / A22E 外形寸法 49

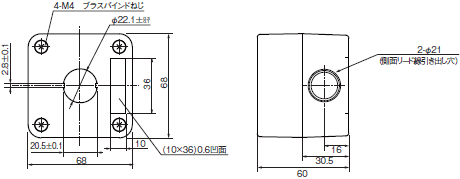

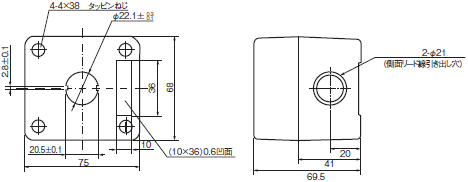

コントロールボックス

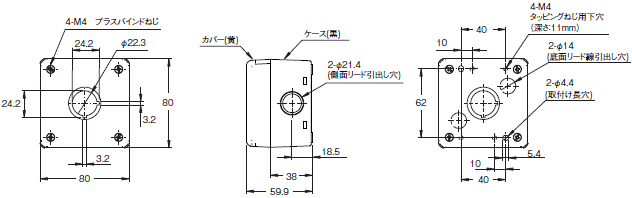

形A22Z-B101Y(1穴)

A22NE-PD / A22NE-P / A22E 外形寸法 50

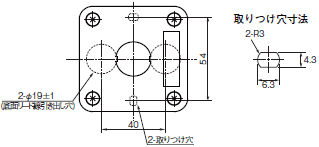

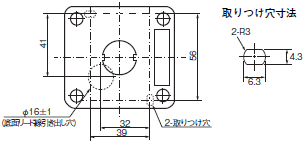

ケーブル引き出し口穴(TOP VIEW)

A22NE-PD / A22NE-P / A22E 外形寸法 51

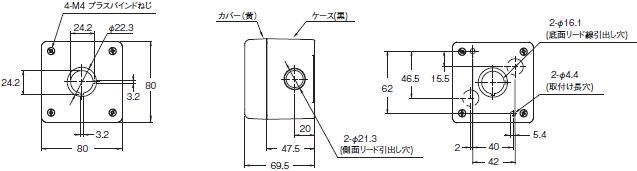

形A22Z-B201Y(1穴)

A22NE-PD / A22NE-P / A22E 外形寸法 52

ケーブル引き出し口穴(TOP VIEW)

A22NE-PD / A22NE-P / A22E 外形寸法 53

注. ねじ端子台タイプ、プッシュインPlus端子台タイプ共通のアクセサリについては、下記の「共通のアクセサリ・工具(別売)」を参照してください。

共通のアクセサリ・工具(別売)

ねじ端子台タイプ/プッシュインPlus端子台タイプ

パネルプラグ

丸形  形A22Z-3530

A22NE-PD / A22NE-P / A22E 外形寸法 57

φ30用樹脂アタッチメント

形A22Z-A30

A22NE-PD / A22NE-P / A22E 外形寸法 58

彫刻板

形A22Z-3476-1(φ90)

A22NE-PD / A22NE-P / A22E 外形寸法 59

形A22Z-3466-1(φ60)

A22NE-PD / A22NE-P / A22E 外形寸法 60

形A22Z-3466-2(φ60)

A22NE-PD / A22NE-P / A22E 外形寸法 61

回り止めリング

形A22Z-3360

A22NE-PD / A22NE-P / A22E 外形寸法 63

材質:鉄にニッケルメッキ

φ25用リング

形A22Z-R25

A22NE-PD / A22NE-P / A22E 外形寸法 65

材質:NBR(黒)

締めつけ工具

形A22Z-3905

A22NE-PD / A22NE-P / A22E 外形寸法 66

ゴム座金

形A22Z-R

A22NE-PD / A22NE-P / A22E 外形寸法 67

コネクタ

形A22Z-3500

A22NE-PD / A22NE-P / A22E 外形寸法 68

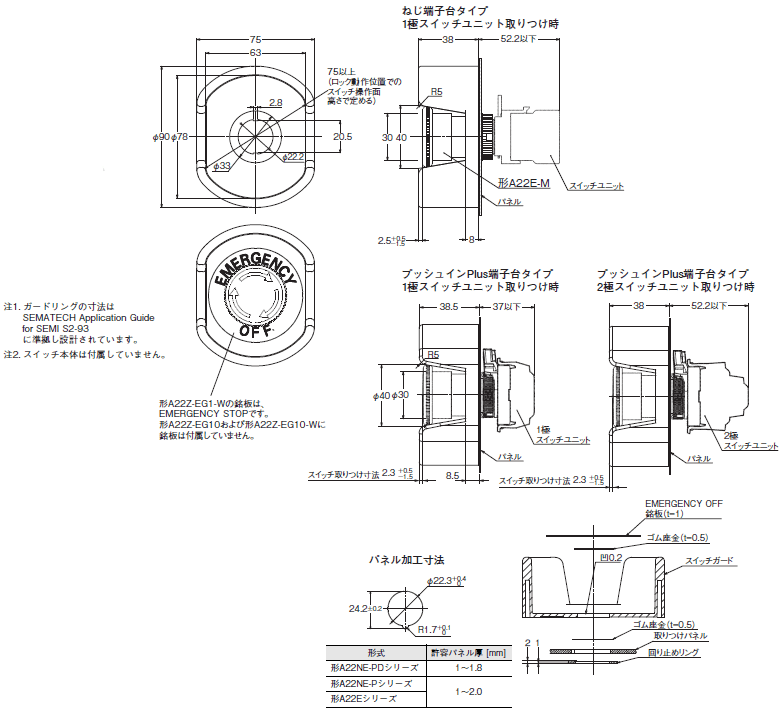

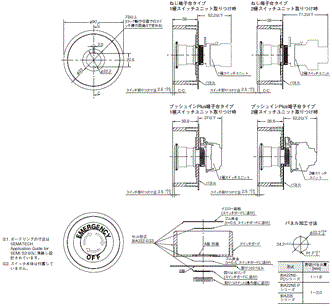

共用ガードリング

形A22Z-EG1、形A22Z-EG1-W、形A22Z-EG10、形A22Z-EG10-W

A22NE-PD / A22NE-P / A22E 外形寸法 69

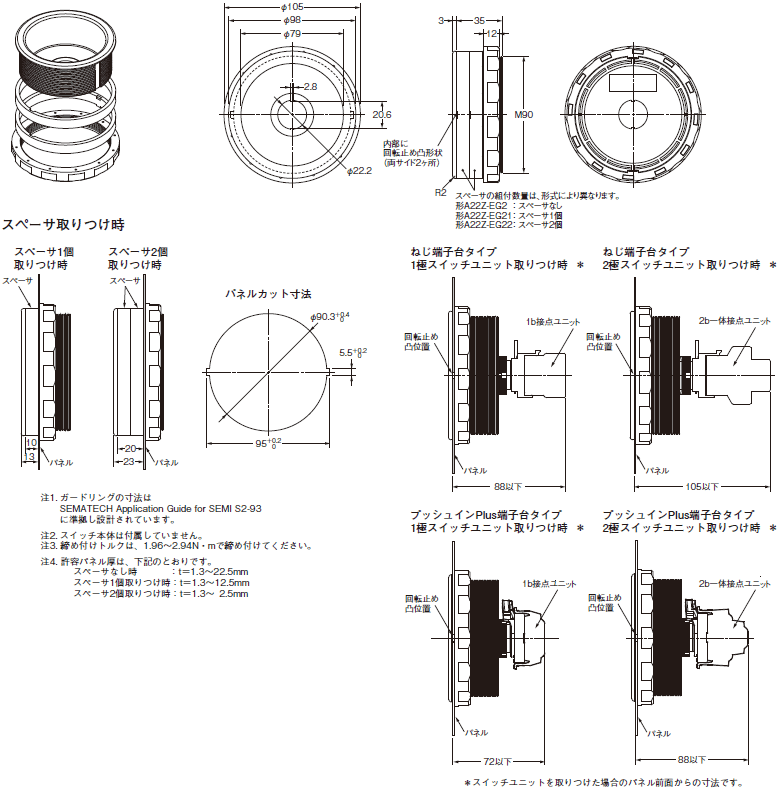

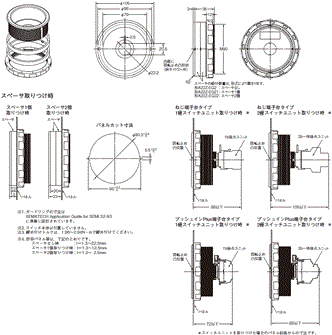

ガードリング

形A22Z-EG2、形A22Z-EG21、形A22Z-EG22

A22NE-PD / A22NE-P / A22E 外形寸法 70

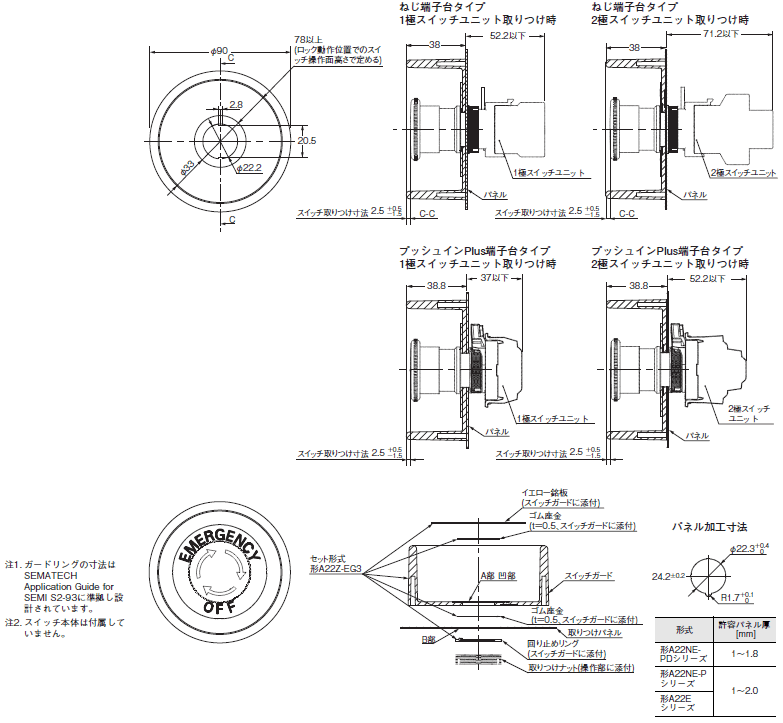

形A22Z-EG3

A22NE-PD / A22NE-P / A22E 外形寸法 71
