E5CN-Hは2027年3月末に受注終了を予定しています。後継機種E5CD-Hに置換いただくために必要な情報をこのページで紹介します。
下記からお使いの形式を選択してください。
E5CN-Hをお使いのお客様へ
シリーズ共通の変化点
外観の変更点
E5CN-H
写真はケース色：ブラックの場合
- フロントパネルは赤色表示です。
- PV（5桁）/SV（5桁）の2段表示です。
文字高さ
PV：11.0mm、 SV：6.5mm - ケース色はブラック（N1.5）もしくはシルバーです。

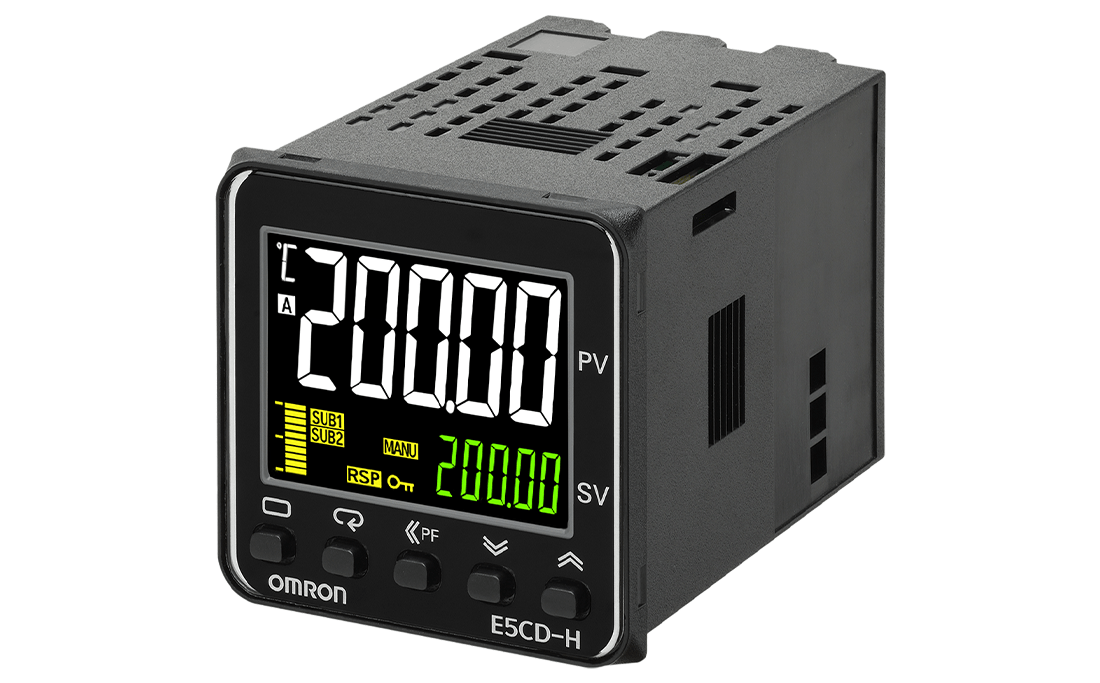

E5CD-H
- 大型表示と白色バックライトの採用により、視認性を向上しています。
- PV（5桁）/SV（5桁）の2段表示です。
文字高さ
PV：15.0mm、 SV：6.5mm - ケース色はブラック（N1.5）のみです。
付属品、オプション品の形式ならびに変更点
E5CN-H
付属品
| 付属品 | 形式 |
|---|---|
| 取付金具（付属） | Y92H-9 |
| 端子カバー | E53-COV17 |
| 防水パッキン（付属） | Y92S-P8 |
オプション品
| オプション品 | 形式 |
|---|---|
| USB-シリアル変換ケーブル | E58-CIFQ1 |
E5CD-H
付属品
| 付属品 | 形式 |
|---|---|
| E5CD取付アダプタ（付属） | Y92H-49 |
| E5CD防水パッキン（付属） | Y92S-P8 |
オプション品
| オプション品 | 形式 |
|---|---|
| USB-シリアル変換ケーブル | E58-CIFQ2 |
| E5CD防水カバー | Y92A-48N |

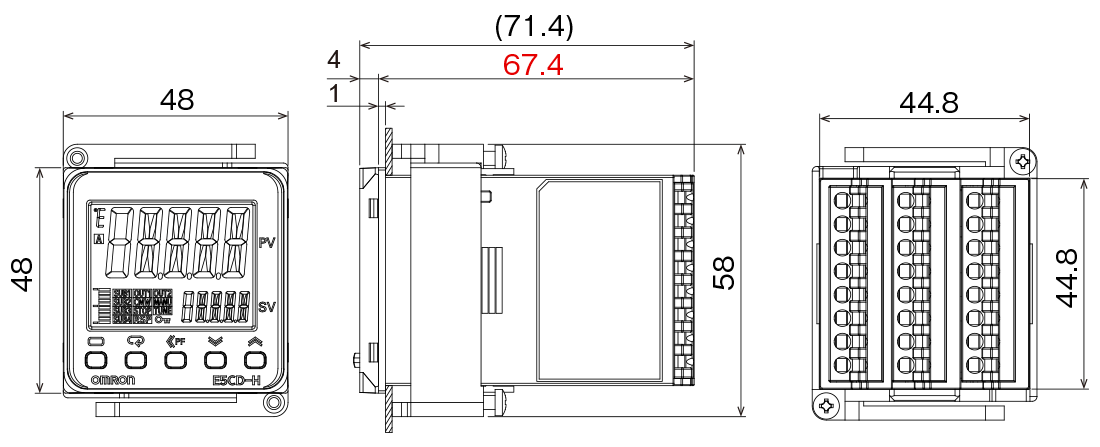

外形寸法の変化点
E5CN-H
E5CD-H
- 奥行きが78mmから67.4mmに短胴になります。
- ねじ端子台からプッシュインPlus端子台に変更となります。
端子配置/配線接続の変化点

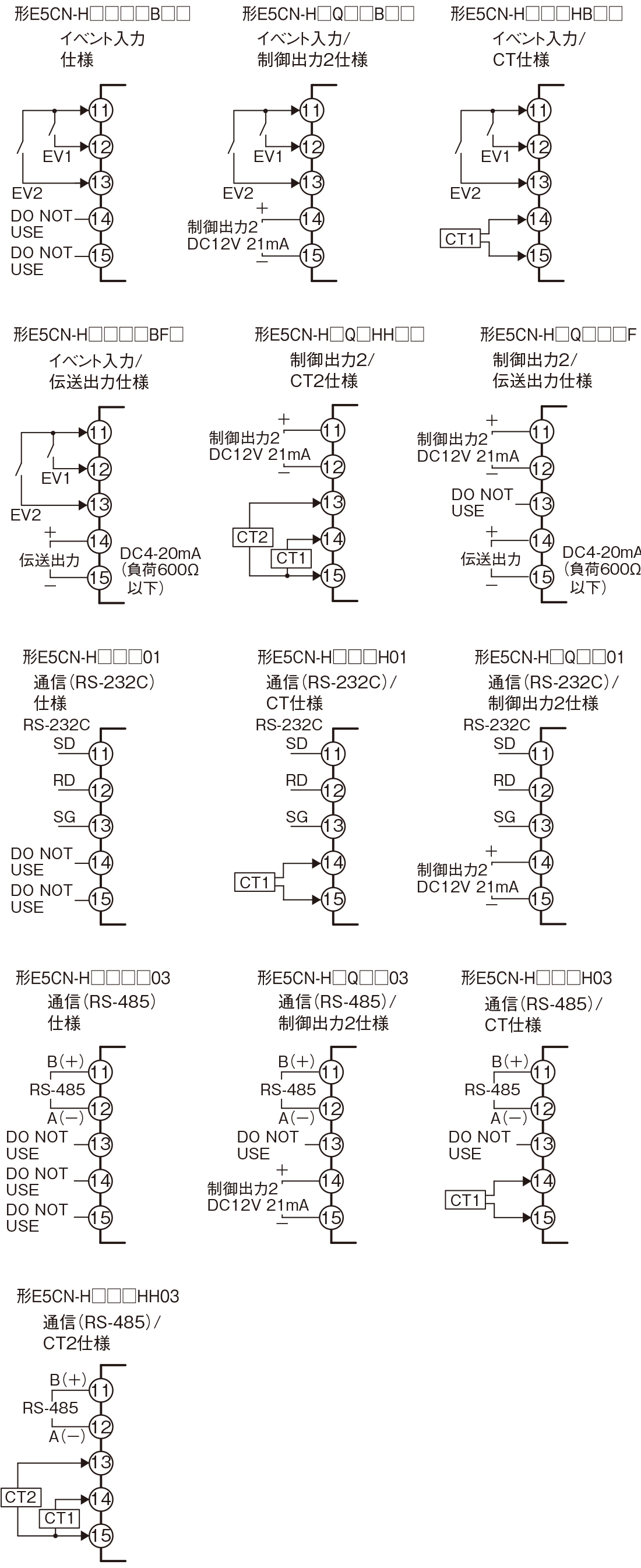

E5CN-H
ご購入時はK 熱電対（入力種別＝5）に設定されています。センサが異なる場合は、入力異常（
）が発生することがあります。入力種別を確認してください。

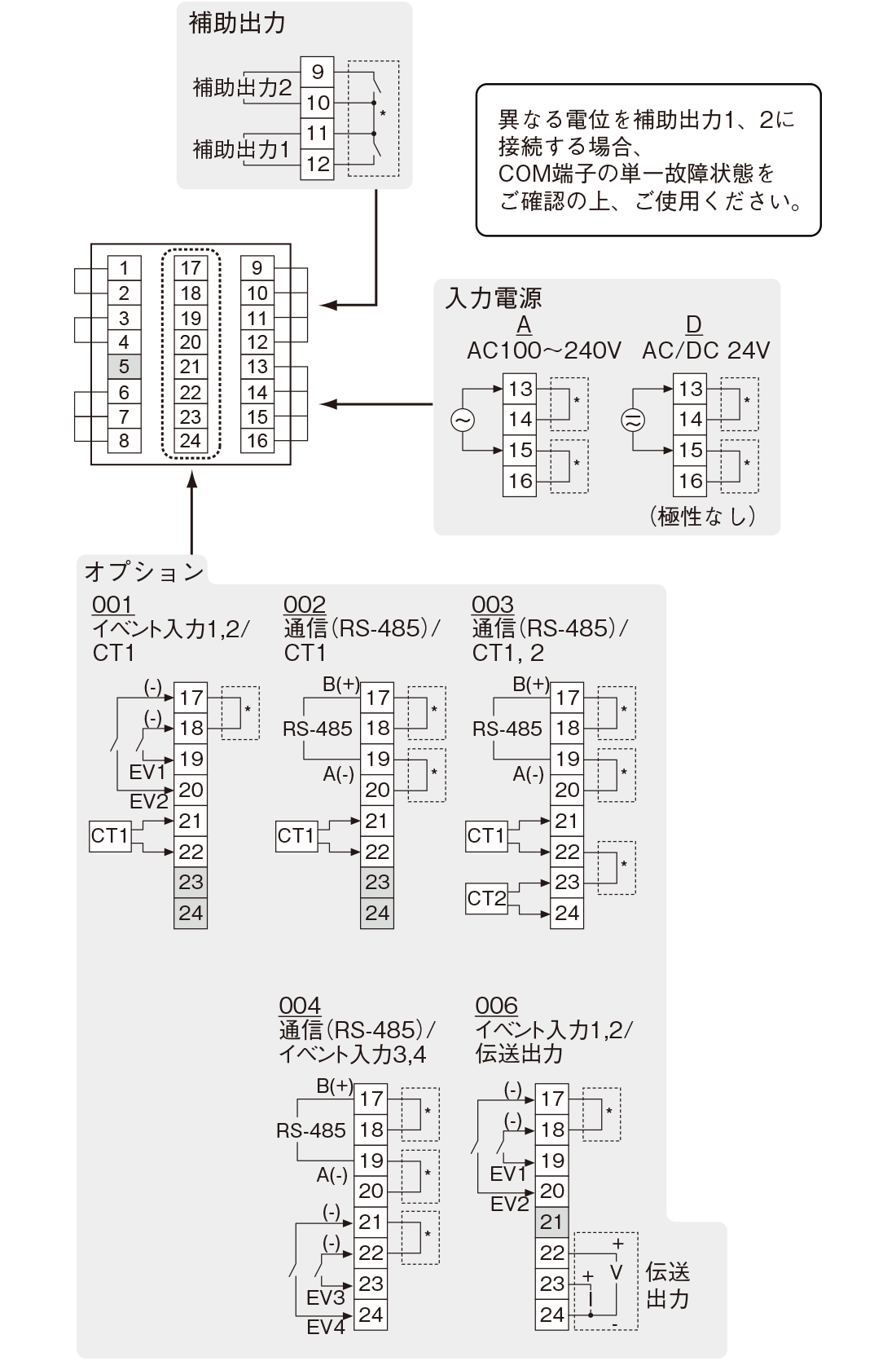

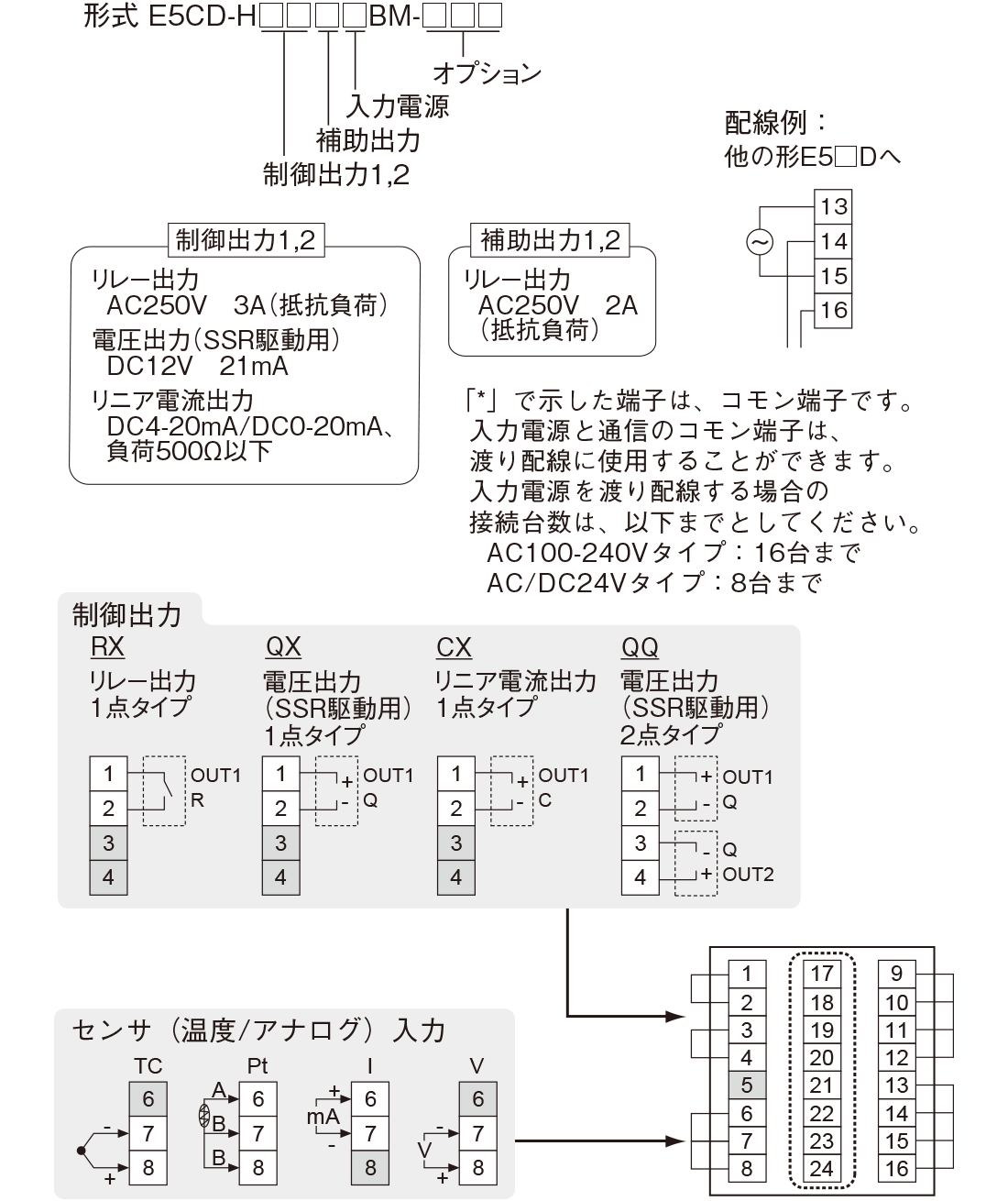

E5CD-H
ご購入時、入力種別は「5」熱電対 (K)に設定されています。センサが異なる場合は、入力異常 (
)が発生することがあります。入力種別を確認してください。
注1. EMC規格適合上、センサの長さは、30m以内で使用してください。30mを超えて使用される場合はEMC規格適合外となりますのでご注意ください。
注2. イベント入力は、無電圧入力で使用してください。（－）は、無接点入力時の極性です。
設定方法の変化点

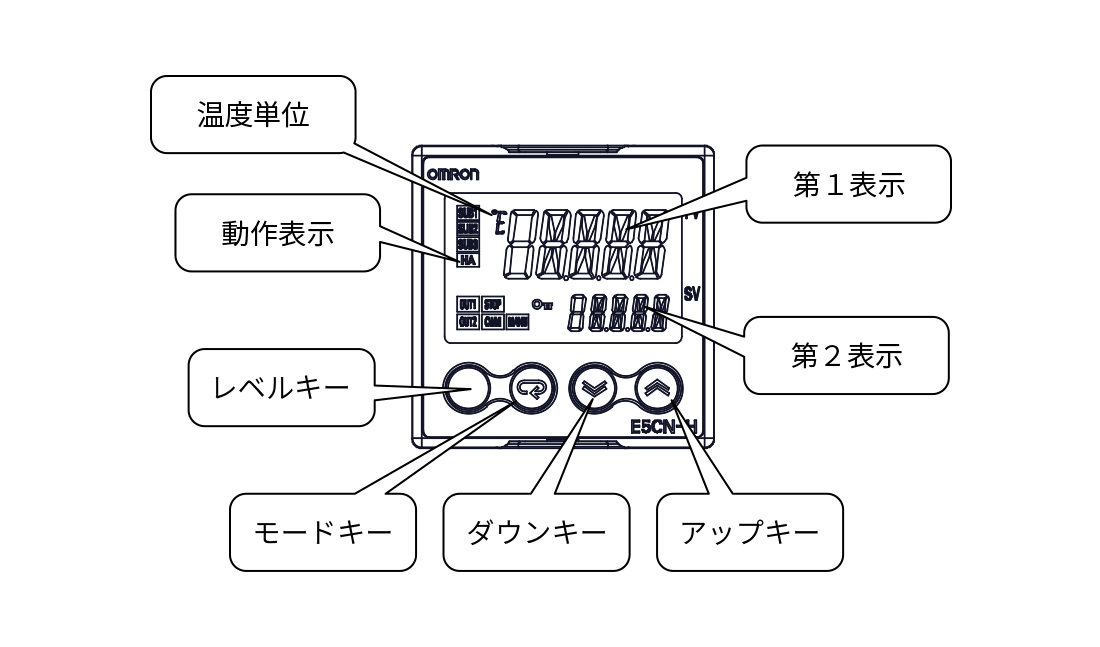

E5CN-H

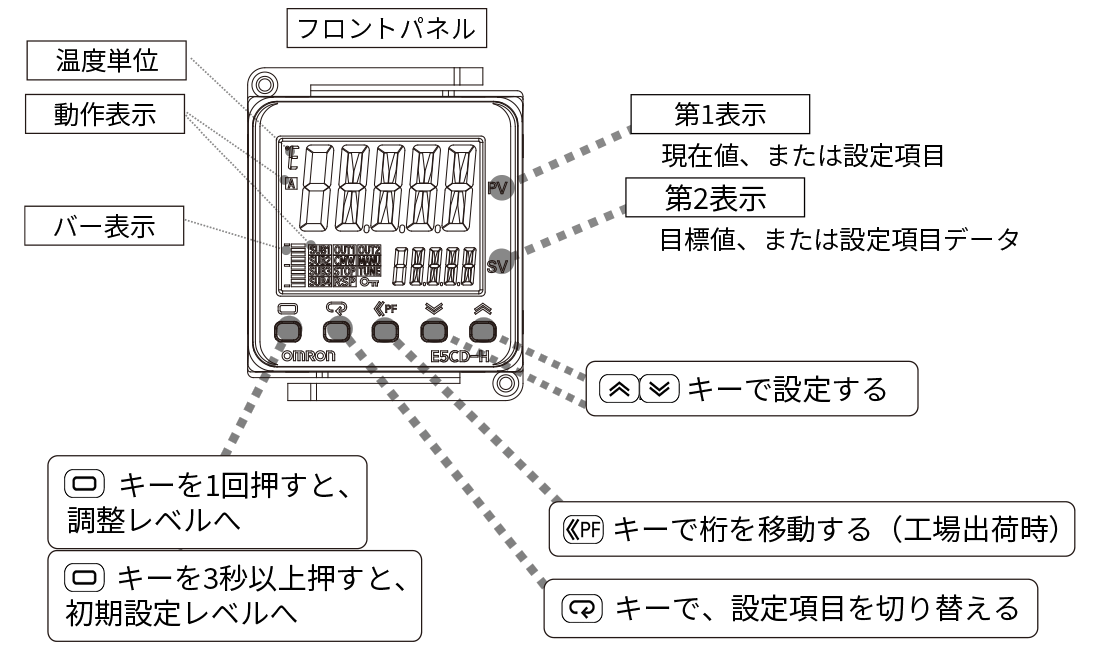

E5CD-H
操作の変化点（設定スイッチ）
E5CN-H
使用する局面に応じて、設定項目をレベルで分類しています。
このレベルを「設定レベル」と呼びます。設定レベルは、大きく基本とその他の2つからなります。
＊1： ソフトリセットにより運転レベルに移行します。
＊2： 校正レベルから、キー操作で他のレベルへは移行できません。移行は電断のみです。
＊3： マニュアル制御レベルからのキー操作による移行は、運転レベルのみです。
| 制御中 | 制御停止中 | |
|---|---|---|
| プロテクトレベル | ○ | - |
| 運転レベル | ○ | - |
| 調整レベル | ○ | - |
| バンク設定レベル | ○ | - |
| PID 設定レベル | ○ | - |
| マニュアル制御レベル | ○ | - |
| モニタ/設定項目レベル | ○ | - |
| 初期設定レベル | - | ○ |
| 高機能設定レベル | - | ○ |
| 校正レベル | - | ○ |
| 通信設定レベル | - | ○ |
○：設定可能
このうち、初期設定レベル、通信設定レベル、高機能設定レベル、校正レベルは、制御停止状態で
のみ使用できます。
これらのレベルに切り替えると制御が停止しますのでご注意ください。
＊4：PF キーありの機種（形E5AN/EN-H）で「PF 設定」＝「A-M」の時。
＊5：PF キーありの機種（形E5AN/EN-H）で「PF 設定」＝「PFDP」の時。
E5CD-H
使用する局面に応じて、設定項目をレベルで分類しています。
このレベルを「設定レベル」と呼びます。設定レベルは、大きく基本とその他の2つからなります。
＊1.「PF設定」を「
（オート／マニュアル）」に設定してください。
＊2. 途中1秒以上で第1表示が点滅します。
＊3.「PF設定」を「
（モニタ／設定項目）」に設定してください。
形式毎の変化点
| 既存商品との相違点 | E5CN-HC2BF AC100-240 | E5CD-HCX2ABM-006 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | DC4～20mA/DC0～20mA 負荷600Ω 以下 分解能：約10,000 |
DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HC2BFD AC/DC24 | E5CD-HCX2DBM-006 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | DC4～20mA/DC0～20mA 負荷600Ω 以下 分解能：約10,000 |
DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HC2B AC100-240 | E5CD-HCX2ABM-004 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | DC4～20mA/DC0～20mA 負荷600Ω 以下 分解能：約10,000 |
DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HC2B-W AC100-240 | E5CD-HCX2ABM-004 | |
|---|---|---|---|
| 本体の色 | シルバー | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | DC4～20mA/DC0～20mA 負荷600Ω 以下 分解能：約10,000 |
DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1）、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HC2BD AC/DC24 | E5CD-HCX2DBM-004 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | DC4～20mA/DC0～20mA 負荷600Ω 以下 分解能：約10,000 |
DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HC203-FLK AC100-240 | E5CD-HCX2ABM-004 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | DC4～20mA/DC0～20mA 負荷600Ω 以下 分解能：約10,000 |
DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-485： マルチドロップ | RS-485：マルチドロップ |
| 通信方式 | RS-485（2線式半二重） | RS-485（2線式半二重） | |
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-485 | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HC203-W-FLK AC100-240 | E5CD-HCX2ABM-004 | |
|---|---|---|---|
| 本体の色 | シルバー | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | DC4～20mA/DC0～20mA 負荷600Ω 以下 分解能：約10,000 |
DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1）、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-485： マルチドロップ | RS-485：マルチドロップ |
| 通信方式 | RS-485（2線式半二重） | RS-485（2線式半二重） | |
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-485 | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HC203D-FLK AC/DC24 | E5CD-HCX2DBM-004 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | DC4～20mA/DC0～20mA 負荷600Ω 以下 分解能：約10,000 |
DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-485： マルチドロップ | RS-485：マルチドロップ |
| 通信方式 | RS-485（2線式半二重） | RS-485（2線式半二重） | |
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-485 | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HC201-FLK AC100-240 | E5CD-HCX2ABM-004 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | DC4～20mA/DC0～20mA 負荷600Ω 以下 分解能：約10,000 |
DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-232C： ポイントツーポイント | RS-485：マルチドロップ |
| 通信方式 | RS-232C | RS-485：マルチドロップ ＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。 |
|
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-232C | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HC201-W-FLK AC100-240 | E5CD-HCX2ABM-004 | |
|---|---|---|---|
| 本体の色 | シルバー | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | DC4～20mA/DC0～20mA 負荷600Ω 以下 分解能：約10,000 |
DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-232C： ポイントツーポイント | RS-485：マルチドロップ |
| 通信方式 | RS-232C | RS-485：マルチドロップ ＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。 |
|
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-232C | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HC201D-FLK AC/DC24 | E5CD-HCX2DBM-004 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | DC4～20mA/DC0～20mA 負荷600Ω 以下 分解能：約10,000 |
DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-232C： ポイントツーポイント | RS-485：マルチドロップ |
| 通信方式 | RS-232C | RS-485：マルチドロップ ＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。 |
|
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-232C | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HC2D-W AC/DC24 | E5CD-HCX2DBM-000 | |
|---|---|---|---|
| 本体の色 | シルバー | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | DC4～20mA/DC0～20mA 負荷600Ω 以下 分解能：約10,000 |
DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HC2D AC/DC24 | E5CD-HCX2DBM-000 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | DC4～20mA/DC0～20mA 負荷600Ω 以下 分解能：約10,000 |
DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HC2-W AC100-240 | E5CD-HCX2ABM-000 | |
|---|---|---|---|
| 本体の色 | シルバー | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | DC4～20mA/DC0～20mA 負荷600Ω 以下 分解能：約10,000 |
DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HC2 AC100-240 | E5CD-HCX2ABM-000 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | DC4～20mA/DC0～20mA 負荷600Ω 以下 分解能：約10,000 |
DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1）、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HQQ203-FLK AC100-240 | E5CD-HQQ2ABM-003 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-485： マルチドロップ | RS-485：マルチドロップ |
| 通信方式 | RS-485（2線式半二重） | RS-485（2線式半二重） | |
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-485 | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HQQ203D-FLK AC/DC24 | E5CD-HQQ2DBM-003 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-485： マルチドロップ | RS-485：マルチドロップ |
| 通信方式 | RS-485（2線式半二重） | RS-485（2線式半二重） | |
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-485 | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HQ2HH03-FLK AC100-240 | E5CD-HQX2ABM-003 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-485： マルチドロップ | RS-485：マルチドロップ |
| 通信方式 | RS-485（2線式半二重） | RS-485（2線式半二重） | |
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-485 | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HQ2HH03D-FLK AC/DC24 | E5CD-HQX2DBM-003 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 本体の色 | シルバー | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 通信 | 伝送路接続 | RS-485： マルチドロップ | RS-485：マルチドロップ |
| 通信方式 | RS-485（2線式半二重） | RS-485（2線式半二重） | |
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-485 | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HQ2H03-FLK AC100-240 | E5CD-HQX2ABM-002 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-485： マルチドロップ | RS-485：マルチドロップ |
| 通信方式 | RS-485（2線式半二重） | RS-485（2線式半二重） | |
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-485 | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HQ2H03-W-FLK AC100-240 | E5CD-HQX2ABM-002 | |
|---|---|---|---|
| 本体の色 | シルバー | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-485： マルチドロップ | RS-485：マルチドロップ |
| 通信方式 | RS-485（2線式半二重） | RS-485（2線式半二重） | |
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-485 | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HQ2H03D-FLK AC/DC24 | E5CD-HQX2DBM-002 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-485： マルチドロップ | RS-485：マルチドロップ |
| 通信方式 | RS-485（2線式半二重） | RS-485（2線式半二重） | |
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-485 | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HQQ201-FLK AC100-240 | E5CD-HQQ2ABM-003 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-232C： ポイントツーポイント | RS-485：マルチドロップ |
| 通信方式 | RS-232C | RS-485：マルチドロップ ＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。 |
|
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-232C | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HQQ201D-FLK AC/DC24 | E5CD-HQQ2DBM-003 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-232C： ポイントツーポイント | RS-485：マルチドロップ |
| 通信方式 | RS-232C | RS-485：マルチドロップ ＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。 |
|
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-232C | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HQ2H01-FLK AC100-240 | E5CD-HQX2ABM-002 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-232C： ポイントツーポイント | RS-485：マルチドロップ |
| 通信方式 | RS-232C | RS-485：マルチドロップ ＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。 |
|
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-232C | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HQ2H01-W-FLK AC100-240 | E5CD-HQX2ABM-002 | |
|---|---|---|---|
| 本体の色 | シルバー | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-232C： ポイントツーポイント | RS-485：マルチドロップ |
| 通信方式 | RS-232C | RS-485：マルチドロップ ＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。 |
|
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-232C | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HQ2H01D-FLK AC/DC24 | E5CD-HQX2DBM-002 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-232C： ポイントツーポイント | RS-485：マルチドロップ |
| 通信方式 | RS-232C | RS-485：マルチドロップ ＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。 |
|
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-232C | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HQ2BF AC100-240 | E5CD-HQX2ABM-006 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HQ2BFD AC/DC24 | E5CD-HQX2DBM-006 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HQQ2F AC100-240 | E5CD-HQQ2ABM-006 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HQQ2FD AC/DC24 | E5CD-HQQ2DBM-006 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HQQ2B AC100-240 | E5CD-HQQ2ABM-001 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HQQ2BD AC/DC24 | E5CD-HQQ2DBM-001 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1）、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HQ2HB AC100-240 | E5CD-HQX2ABM-001 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HQ2HB-W AC100-240 | E5CD-HQX2ABM-001 | |
|---|---|---|---|
| 本体の色 | シルバー | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HQ2HBD AC/DC24 | E5CD-HQX2DBM-001 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HQQ2HH AC100-240 | E5CD-HQQ2ABM-003 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HQQ2HHD AC/DC24 | E5CD-HQQ2DBM-003 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HQ2 AC100-240 | E5CD-HQX2ABM-000 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HQ2-W AC100-240 | E5CD-HQX2ABM-000 | |
|---|---|---|---|
| 本体の色 | シルバー | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HQ2D AC/DC24 | E5CD-HQX2DBM-000 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HQ2D-W AC/DC24 | E5CD-HQX2DBM-000 | |
|---|---|---|---|
| 本体の色 | シルバー | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HR2HH03-FLK AC100-240 | E5CD-HRX2ABM-003 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 本体の色 | シルバー | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| リレー出力 | 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、 過電圧カテゴリⅡ | 汚染度2、 過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-485： マルチドロップ | RS-485：マルチドロップ |
| 通信方式 | RS-485（2線式半二重） | RS-485（2線式半二重） | |
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-485 | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HR2HH03D-FLK AC/DC24 | E5CD-HRX2DBM-003 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| リレー出力 | 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 電圧出力（SSR駆動用） | 出力電圧DC12V±15%（PNP） 最大負荷電流21mA 短絡保護回路付き |
出力電圧DC12V±20%（PNP） 最大負荷電流21mA 短絡保護回路付き |
|
| 電流出力 | DC4～20mA/DC0～20mA 負荷600Ω 以下 分解能：約10,000 |
DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| リニア電圧出力 | DC0～10V 負荷1kΩ 以上 分解能：約10,000 |
なし | |
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） ： 汚染度2、 過電圧カテゴリⅡ、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、 過電圧カテゴリⅡ | 汚染度2、 過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-485： マルチドロップ | RS-485：マルチドロップ |
| 伝送路接続 | RS-232C： ポイントツーポイント | RS-485：マルチドロップ | |
| 通信方式 | RS-485（2線式半二重） | RS-485（2線式半二重） | |
| 通信方式 | RS-232C | RS-485：マルチドロップ ＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。 |
|
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-485 | RS-485 | |
| インターフェース | RS-232C | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HR2H03-FLK AC100-240 | E5CD-HRX2ABM-002 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| リレー出力 | 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、 過電圧カテゴリⅡ | 汚染度2、 過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-485： マルチドロップ | RS-485：マルチドロップ |
| 通信方式 | RS-485（2線式半二重） | RS-485（2線式半二重） | |
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-485 | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HR2H03-W-FLK AC100-240 | E5CD-HRX2ABM-002 | |
|---|---|---|---|
| 本体の色 | シルバー | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| リレー出力 | 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、 過電圧カテゴリⅡ | 汚染度2、 過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-485： マルチドロップ | RS-485：マルチドロップ |
| 通信方式 | RS-485（2線式半二重） | RS-485（2線式半二重） | |
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-485 | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HR2H03D-FLK AC/DC24 | E5CD-HRX2DBM-002 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| リレー出力 | 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1）、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、 過電圧カテゴリⅡ | 汚染度2、 過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-485： マルチドロップ | RS-485：マルチドロップ |
| 通信方式 | RS-485（2線式半二重） | RS-485（2線式半二重） | |
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-485 | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HR2H01-FLK AC100-240 | E5CD-HRX2ABM-002 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| リレー出力 | 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、 過電圧カテゴリⅡ | 汚染度2、 過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-232C： ポイントツーポイント | RS-485：マルチドロップ |
| 通信方式 | RS-232C | RS-485：マルチドロップ ＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。 |
|
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-232C | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HR2H01-W-FLK AC100-240 | E5CD-HRX2ABM-002 | |
|---|---|---|---|
| 本体の色 | シルバー | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| リレー出力 | 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） ： 汚染度2、 過電圧カテゴリⅡ、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、 過電圧カテゴリⅡ | 汚染度2、 過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-232C： ポイントツーポイント | RS-485：マルチドロップ |
| 通信方式 | RS-232C | RS-485：マルチドロップ ＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。 |
|
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-232C | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HR2H01D-FLK AC/DC24 | E5CD-HRX2DBM-002 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| リレー出力 | 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、 過電圧カテゴリⅡ | 汚染度2、 過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-232C： ポイントツーポイント | RS-485：マルチドロップ |
| 通信方式 | RS-232C | RS-485：マルチドロップ ＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。 |
|
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-232C | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HR2HB AC100-240 | E5CD-HRX2ABM-001 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| リレー出力 | 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、 過電圧カテゴリⅡ | 汚染度2、 過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HR2HB-W AC100-240 | E5CD-HRX2ABM-001 | |
|---|---|---|---|
| 本体の色 | シルバー | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| リレー出力 | 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、 過電圧カテゴリⅡ | 汚染度2、 過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HR2HBD AC/DC24 | E5CD-HRX2DBM-001 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| リレー出力 | 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1）、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、 過電圧カテゴリⅡ | 汚染度2、 過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HR2BF AC100-240 | E5CD-HRX2ABM-006 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| リレー出力 | 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、 過電圧カテゴリⅡ | 汚染度2、 過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HR2BFD AC/DC24 | E5CD-HRX2DBM-006 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| リレー出力 | 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、 過電圧カテゴリⅡ | 汚染度2、 過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HR2 AC100-240 | E5CD-HRX2ABM-000 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| リレー出力 | 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、 過電圧カテゴリⅡ | 汚染度2、 過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HR2-W AC100-240 | E5CD-HRX2ABM-000 | |
|---|---|---|---|
| 本体の色 | シルバー | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| リレー出力 | 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、 過電圧カテゴリⅡ | 汚染度2、 過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HR2D AC/DC24 | E5CD-HRX2DBM-000 | |
|---|---|---|---|
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| リレー出力 | 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、 過電圧カテゴリⅡ | 汚染度2、 過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HR2D-W AC/DC24 | E5CD-HRX2DBM-000 | |
|---|---|---|---|
| 本体の色 | シルバー | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| リレー出力 | 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、 過電圧カテゴリⅡ | 汚染度2、 過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HV2 AC100-240 | E5CD-HCX2ABM-000 | |
|---|---|---|---|
| リニア電圧出力について | 電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。 https://faq.fa.omron.co.jp/tech/s/article/faq03268 |
||
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | - | DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| リニア電圧出力 | DC0～10V 負荷1kΩ 以上 分解能：約10,000 |
なし |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HV2D AC/DC24 | E5CD-HCX2DBM-000 | |
|---|---|---|---|
| リニア電圧出力について | 電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。 https://faq.fa.omron.co.jp/tech/s/article/faq03268 |
||
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | - | DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| リニア電圧出力 | DC0～10V 負荷1kΩ 以上 分解能：約10,000 |
なし |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HV201-FLK AC100-240 | E5CD-HCX2ABM-004 | |
|---|---|---|---|
| リニア電圧出力について | 電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。 https://faq.fa.omron.co.jp/tech/s/article/faq03268 |
||
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | - | DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| リニア電圧出力 | DC0～10V 負荷1kΩ 以上 分解能：約10,000 |
なし |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-232C： ポイントツーポイント | RS-485：マルチドロップ |
| 通信方式 | RS-232C | RS-485：マルチドロップ ＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。 |
|
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-232C | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HV201D-FLK AC/DC24 | E5CD-HCX2DBM-004 | |
|---|---|---|---|
| リニア電圧出力について | 電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。 https://faq.fa.omron.co.jp/tech/s/article/faq03268 |
||
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | - | DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| リニア電圧出力 | DC0～10V 負荷1kΩ 以上 分解能：約10,000 |
なし |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-232C： ポイントツーポイント | RS-485：マルチドロップ |
| 通信方式 | RS-232C | RS-485：マルチドロップ ＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。 |
|
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-232C | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HV203-FLK AC100-240 | E5CD-HCX2ABM-004 | |
|---|---|---|---|
| リニア電圧出力について | 電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。 https://faq.fa.omron.co.jp/tech/s/article/faq03268 |
||
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | - | DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| リニア電圧出力 | DC0～10V 負荷1kΩ 以上 分解能：約10,000 |
なし |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-485： マルチドロップ | RS-485：マルチドロップ |
| 通信方式 | RS-485（2線式半二重） | RS-485（2線式半二重） | |
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-485 | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HV203D-FLK AC/DC24 | E5CD-HCX2DBM-004 | |
|---|---|---|---|
| リニア電圧出力について | 電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。 https://faq.fa.omron.co.jp/tech/s/article/faq03268 |
||
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | - | DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| リニア電圧出力 | DC0～10V 負荷1kΩ 以上 分解能：約10,000 |
なし |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 通信 | 伝送路接続 | RS-485： マルチドロップ | RS-485：マルチドロップ |
| 通信方式 | RS-485（2線式半二重） | RS-485（2線式半二重） | |
| 同期方式 | 調歩同期 | 調歩同期 | |
| プロトコル | CompoWay/F、Sysway、Modbus | CompoWay/F、Modbus | |
| 通信速度 | 1200、2400、4800、9600、19200、38400、57600bps | 9,600、19,200、38,400、57,600、115,200bps | |
| 伝送コード | ASCII | ASCII | |
| データビット長 | 7、8ビット | 7、8ビット | |
| ストップビット長 | 1、2ビット | 1、2ビット | |
| 誤り検出 | 垂直パリティ（なし、偶数、奇数） FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
垂直パリティ（なし、偶数、奇数） BCC（ブロックチェックキャラクタ） CompoWay/F時 CRC-16 Modbus時 |
|
| フロー制御 | なし | なし | |
| インターフェース | RS-485 | RS-485 | |
| リトライ機能 | なし | なし | |
| 通信バッファ | 217バイト | 217バイト | |
| 通信レスポンス 送信待ち時間 |
0～99ms 初期値： 20ms |
0～99ms 初期値： 20ms |
|
| 既存商品との相違点 | E5CN-HV2B AC100-240 | E5CD-HCX2ABM-004 | |
|---|---|---|---|
| リニア電圧出力について | 電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。 https://faq.fa.omron.co.jp/tech/s/article/faq03268 |
||
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | - | DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| リニア電圧出力 | DC0～10V 負荷1kΩ 以上 分解能：約10,000 |
なし |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HV2BD AC/DC24 | E5CD-HCX2DBM-004 | |
|---|---|---|---|
| リニア電圧出力について | 電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。 https://faq.fa.omron.co.jp/tech/s/article/faq03268 |
||
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | - | DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| リニア電圧出力 | DC0～10V 負荷1kΩ 以上 分解能：約10,000 |
なし |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HV2BF AC100-240 | E5CD-HCX2ABM-006 | |
|---|---|---|---|
| リニア電圧出力について | 電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。 https://faq.fa.omron.co.jp/tech/s/article/faq03268 |
||
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC100～240V 50/60Hz | AC100～240V 50/60Hz |
| 消費電力 | AC100～240V時 ：8.5VA以下 | AC100～240V時 ：6.5VA以下 | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | - | DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| リニア電圧出力 | DC0～10V 負荷1kΩ 以上 分解能：約10,000 |
なし |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
| 既存商品との相違点 | E5CN-HV2BFD AC/DC24 | E5CD-HCX2DBM-006 | |
|---|---|---|---|
| リニア電圧出力について | 電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。 https://faq.fa.omron.co.jp/tech/s/article/faq03268 |
||
| 本体の色 | ブラック（N1.5） | ブラック（N1.5） | |
| 定格 | 電源電圧 | AC24V 50/60Hz/DC24V | AC24V 50/60Hz/DC24V |
| 消費電力 | AC/DC24V時 ： 5.5VA以下/3.5W以下（DC24V） | AC/DC24V時 ： 4.1VA以下/2.3W以下（DC24V） | |
| 入力 | 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、 0～20mA 電圧入力 ： 1～5V、 0～5V、 0～10V |
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ 白金測温抵抗体 ： Pt100、 JPt100 アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、 0～5V、0～10V |
|
| 電流出力 | - | DC4～20mA/DC0～20mA 負荷500Ω 以下 分解能：約10,000 |
|
| リニア電圧出力 | DC0～10V 負荷1kΩ 以上 分解能：約10,000 |
なし |
|
| 補助出力 | 補助出力点数2点 1a AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA |
補助出力点数2点 1a AC250V 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
|
| 伝送出力 | 電流出力 ： DC4～20mA 負荷 ： 600Ω以下 分解能 ： 4～20mA時 約10,000 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 |
|
| イベント入力 | イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
イベント入力点数 最大2点 有接点入力時 ON ： 1kΩ以下 OFF ： 100kΩ以上 無接点入力時 ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 流出電流 ： 約7mA（1接点あたり） |
|
| その他の機能 | ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・セルフチューニング ・温度入力補正 ・ラン/ストップ ・プロテクト ・制御出力ON/OFF回数カウント機能 ・開平演算機能 ・操作量変化率リミット ・PV/SVのステータス表示機能 ・簡易プログラム機能 ・冷却係数自動調整機能 |
・適応制御 ・自動フィルタ調整機能 ・水冷出力調整機能 ・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ） ・外乱抑制機能（プリブースト機能） ・D-AT（外乱オートチューニング） ・パラメータマスク機能 ・電源投入時の動作指定機能 ・マニュアル出力 ・加熱冷却制御 ・ループ断線警報機能 ・SPランプ ・警報機能 ・ヒータ断線検出機能（SSR故障含む） ・40％AT ・100％AT ・操作量リミット ・入力デジタルフィルタ ・ロバストチューニング ・PV入力補正 ・ラン/ストップ ・プロテクト ・開平演算機能 ・操作量変化率リミット ・簡易演算 ・温度ステータス表示機能 ・簡易プログラム機能 ・入力移動平均 ・表示輝度設定 ・バンク機能 ・高分解能5桁 0.01℃表示 ・リモートSP |
|
| 性能 | 指示精度 | 熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 ポテンショメータ入力 ： ±5％FS±1ディジット以下 |
熱電対 ： （ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下 但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。 Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。 白金測温抵抗体 ： （ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下 アナログ入力 ： ±0.1％FS±1ディジット以下 CT入力 ： ±5％FS±1ディジット以下 |
| 温度の影響 、電圧の影響、電磁妨害の影響 （EN61326-1による） |
熱電対入力（R、S、B、W、PLⅡ） ： （ ±1％PVあるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ ±1％PVあるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ： （ ±1％FS）±1ディジット以下 |
熱電対入力（R、S、B、C/W、PLⅡ） ： （ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下 その他の熱電対入力 ： （ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。） 白金測温抵抗体入力 ： （ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下 アナログ入力 ：±1％FS±1ディジット以下 CT入力 ：±5％FS±1ディジット以下 |
|
| 伝送出力精度 | ±0.3％FS以下 | ±0.3％FS以下 | |
| リモートSP入力精度 | （ ±0.2%FS）±1ディジット以下 | （ ±0.2%FS）±1ディジット以下 | |
| 比例帯 | 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） |
温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） アナログ入力 ： 0.1～999.9％FS（0.1％FS単位） （目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位） |
|
| 積分時間 | 0.0～3240.0s（0.1s単位） | 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 微分時間 | 0.0～3240.0s（0.1s単位） | 0～9999s（1s単位）、0.0～3240.0s（0.1s単位） （目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位） |
|
| 警報出力 設定範囲 |
－19999～32400（小数点位置は入力種別による） | ー19999～32400（MV警報以外） 温度入力 ： 小数点位置は入力種別による アナログ入力 ： 小数点位置は｢小数点位置｣の設定による ー1999.9～3240.0（MV警報） |
|
| 制御周期 | 0.5、 1～99s（1s単位） | 0.1、 0.2、 0.5、 1～99s（1s単位） | |
| サンプリング周期 | 60ms | 50ms | |
| 耐電圧 | AC2,300V 50または60Hz 1min（異極充電部端子） | AC3,000V 50または60Hz 1min（異極充電部端子） | |
| 耐久振動 | 10～55Hz 0.75mm X、Y、Z各方向 2h | 10～55Hz 20m/s2 3軸方向 2h | |
| 誤動作衝撃 | 100m/s2 6方向 各3回 | 100m/s2 3軸方向 各3回 | |
| 耐久衝撃 | 300m/s2 6方向 各3回 | 300m/s2 3軸方向 各3回 | |
| 寿命（出力リレー） | 10万回以上 | 10万回以上 | |
| 質量 | 本体 ： 約150g 取りつけ具 ： 約10g | 本体 ： 約130g 取り付けアダプタ ： 約10g | |
| 保護構造 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 | |
| 認証規格（2025/9時点） | UL61010-1、 CSA C22.2 No.1010-1 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク） | |
| 適合規格（2025/9時点） | EN61010-1（IEC61010-1） 、ロイド規格 | EN 61010-1（IEC 61010-1）、RCM規格 | |
| 設置環境 | 汚染度2、過電圧カテゴリⅡ | 汚染度2、過電圧カテゴリⅡ | |
