E5AN-Hをお使いのお客様へ

E5AN-Hは2027年3月末に受注終了を予定しています。後継機種E5ED-Hに置換いただくために必要な情報をこのページで紹介します。
下記からお使いの形式を選択してください。

シリーズ共通の変化点

外観の変更点

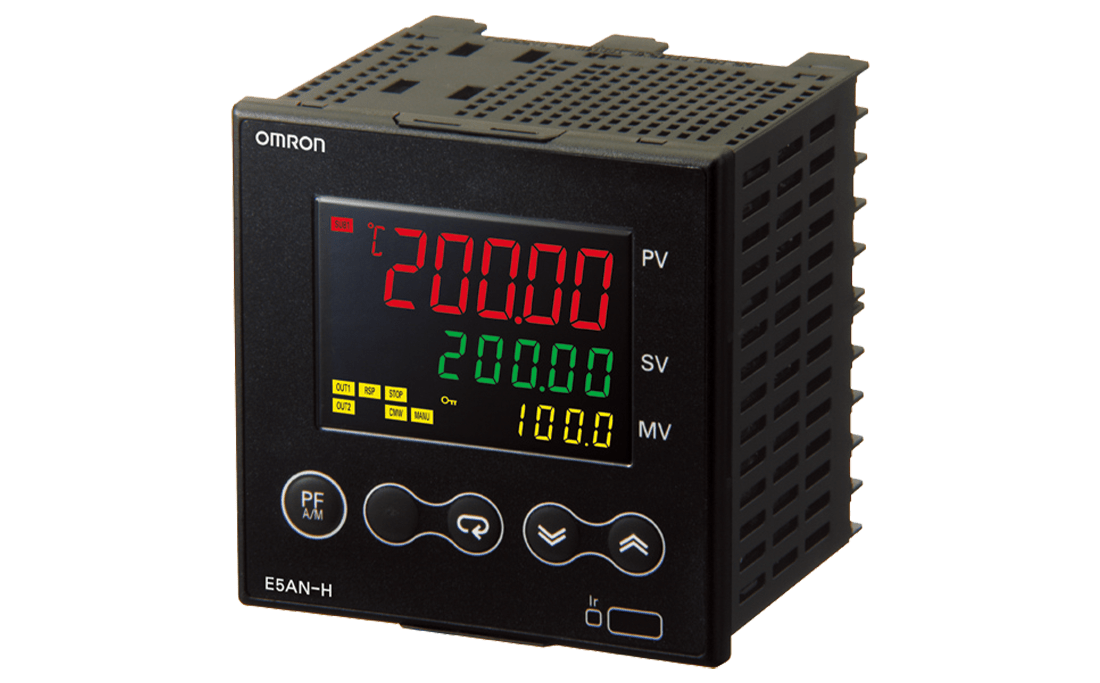

E5AN-H

写真はケース色：ブラックの場合

  • 96x96mmサイズ
  • フロントパネルは赤色表示です。
  • PV（5桁）/SV（5桁）/MV（4桁）の3段表示です。
    文字高さ
    E5AN-H：PV：15.8mm、 SV：9.5mm、MV：6.8mm
  • ケース色はブラック（N1.5）もしくはシルバーです。

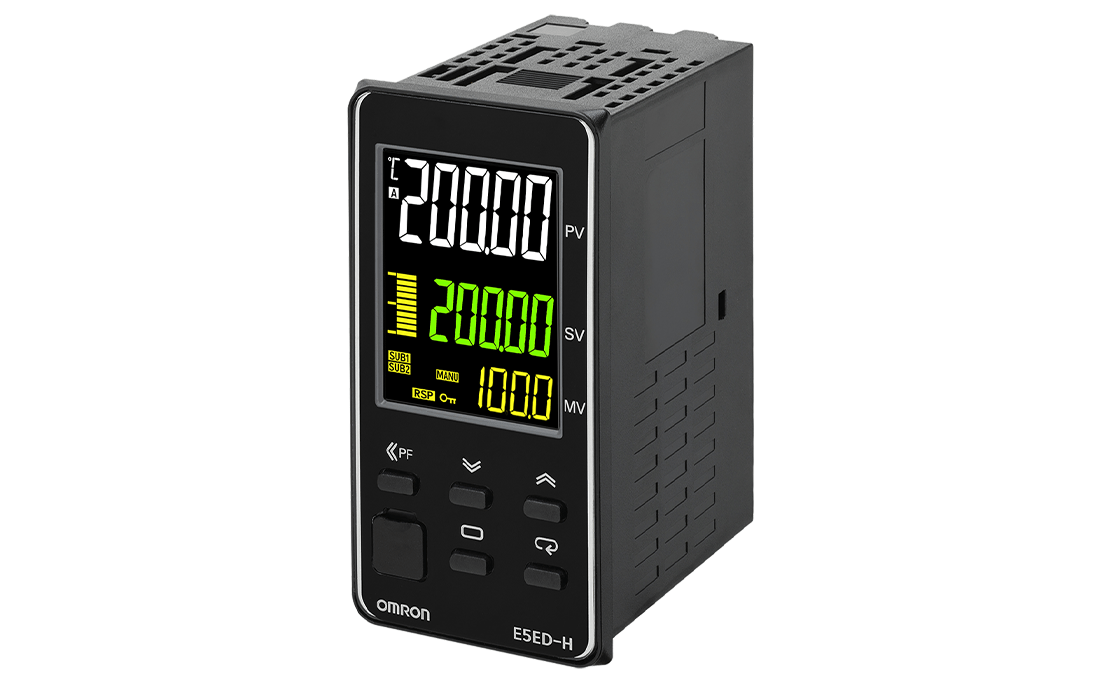

E5ED-H

  • 48x96mmサイズ
    E5□D-HシリーズはE5CD-H（48x48mmサイズ）、E5ED-H（48x96mmサイズ）のみになります。
  • 大型表示と白色バックライトの採用により、視認性を向上しています。
  • E5ED-HはPV（5桁）/SV（5桁）/MV（5桁）の3段表示です。
    文字高さ
    E5ED-H ：PV：15.0mm、 SV：11.0mm、 MV：7.8mm
  • ケース色はブラック（N1.5）のみです。

付属品、オプション品の形式ならびに変更点

E5AN-H

付属品
付属品 形式
取付金具（付属） Y92H-9
端子カバー E53-COV16
防水パッキン（付属） Y92S-P4
オプション品
オプション品 形式
USB-シリアル変換ケーブル E58-CIFQ1

E5ED-H

付属品
付属品 形式
E5ED取付アダプタ（付属） Y92F-51
E5ED前面ポートカバー（付属） Y92S-P7
E5ED防水パッキン（付属） Y92S-P9
オプション品
オプション品 形式
USB-シリアル変換ケーブル E58-CIFQ2
E5ED変換ケーブル E58-CIFQ2-E
E5ED防水カバー Y92A-49N

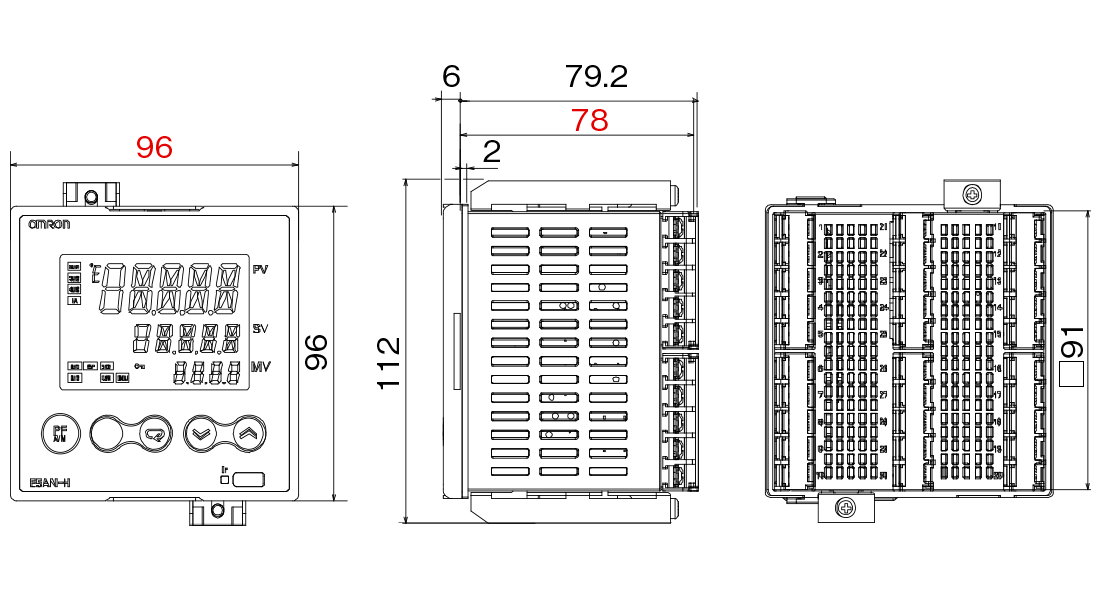

外形寸法の変化点

E5AN-H

E5ED-H

  • 横幅が96mmから48mm、奥行きが78mmから67.4mmに短胴になります。
  • ねじ端子台からプッシュインPlus端子台に変更となります。

端子配置/配線接続の変化点

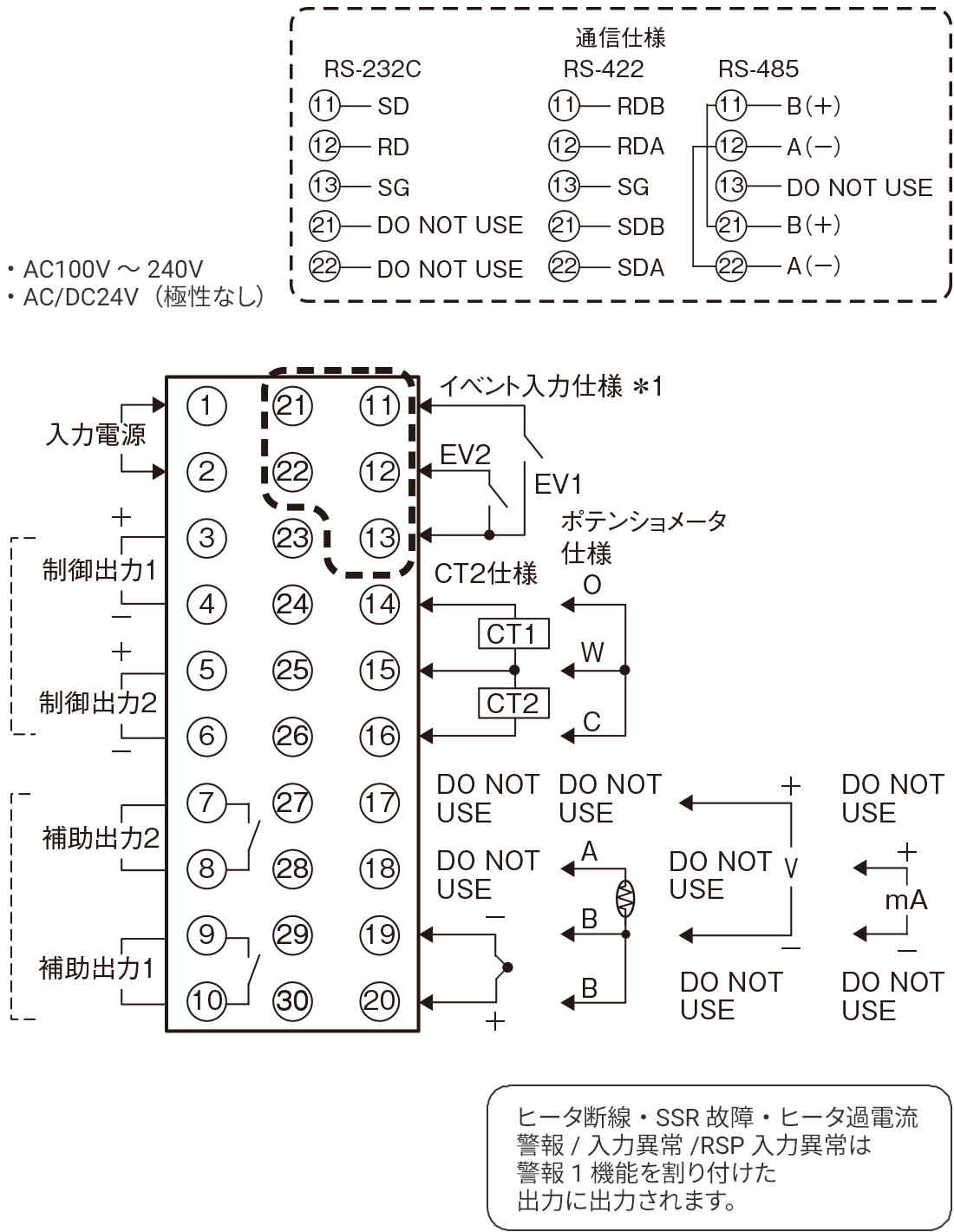

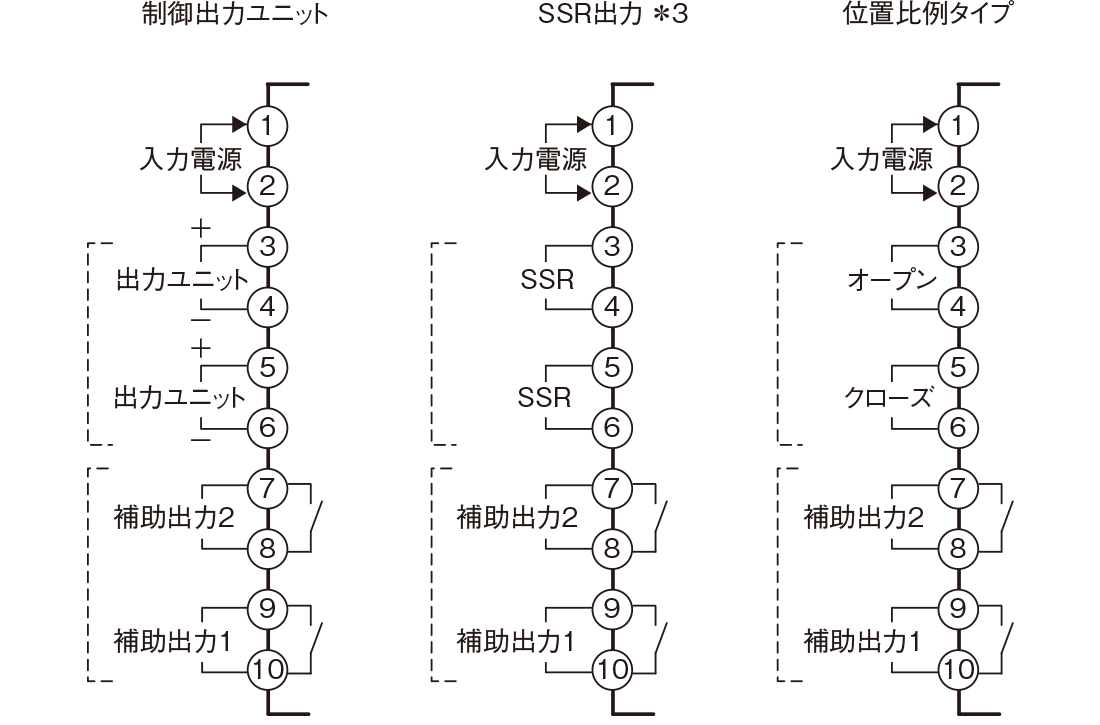

E5AN-H

ご購入時はK 熱電対（入力種別＝5）に設定されています。センサが異なる場合は、入力異常（s.err）が発生することがあります。入力種別を確認してください。

注. 電圧入力の配線時は接続する端子を間違えないよう十分注意してください。誤った配線をするとユニットが故障する恐れがあります。

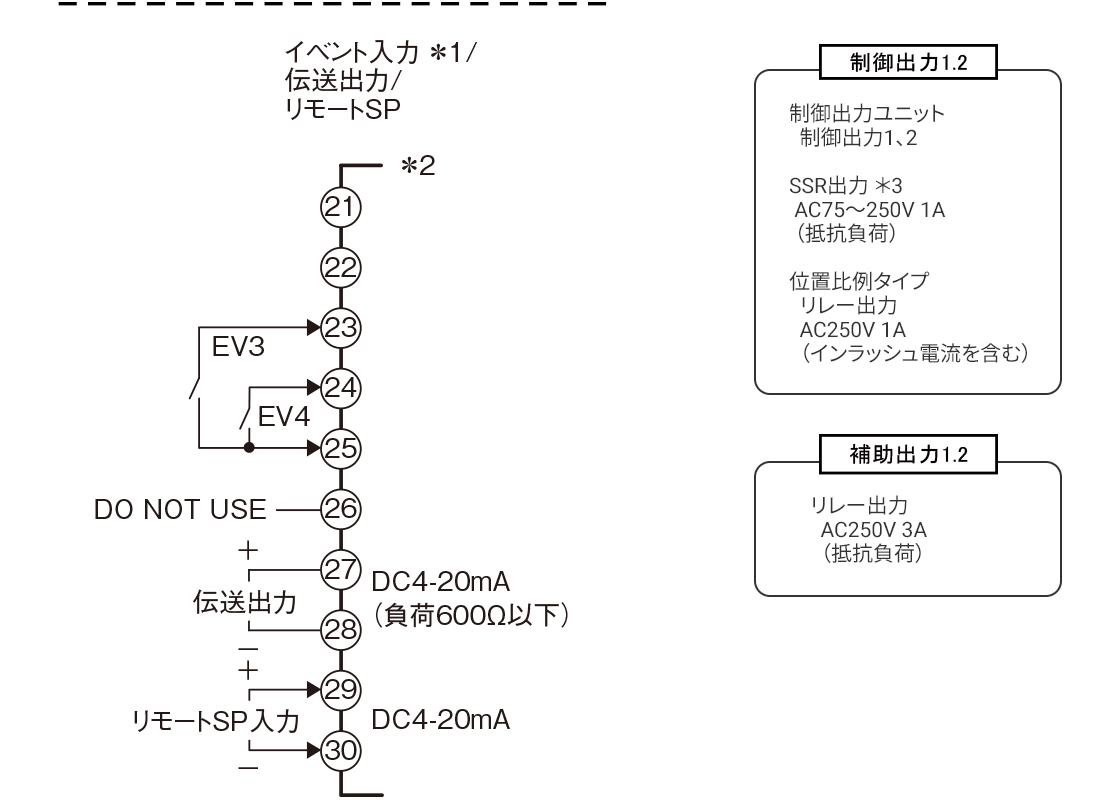

＊1. イベント入力2点の機種の場合、EV3、EV4を使用します。
＊2. 次の機能を持たない機種は、端子No.21～30がないため、配線時にご注意ください。
　・イベント入力点数4点タイプ（形E5□N-□BB-□）
　・伝送出力1点ありタイプ（形E5□N-□F□）
＊3. 2018年3月末に受注終了いたしました。

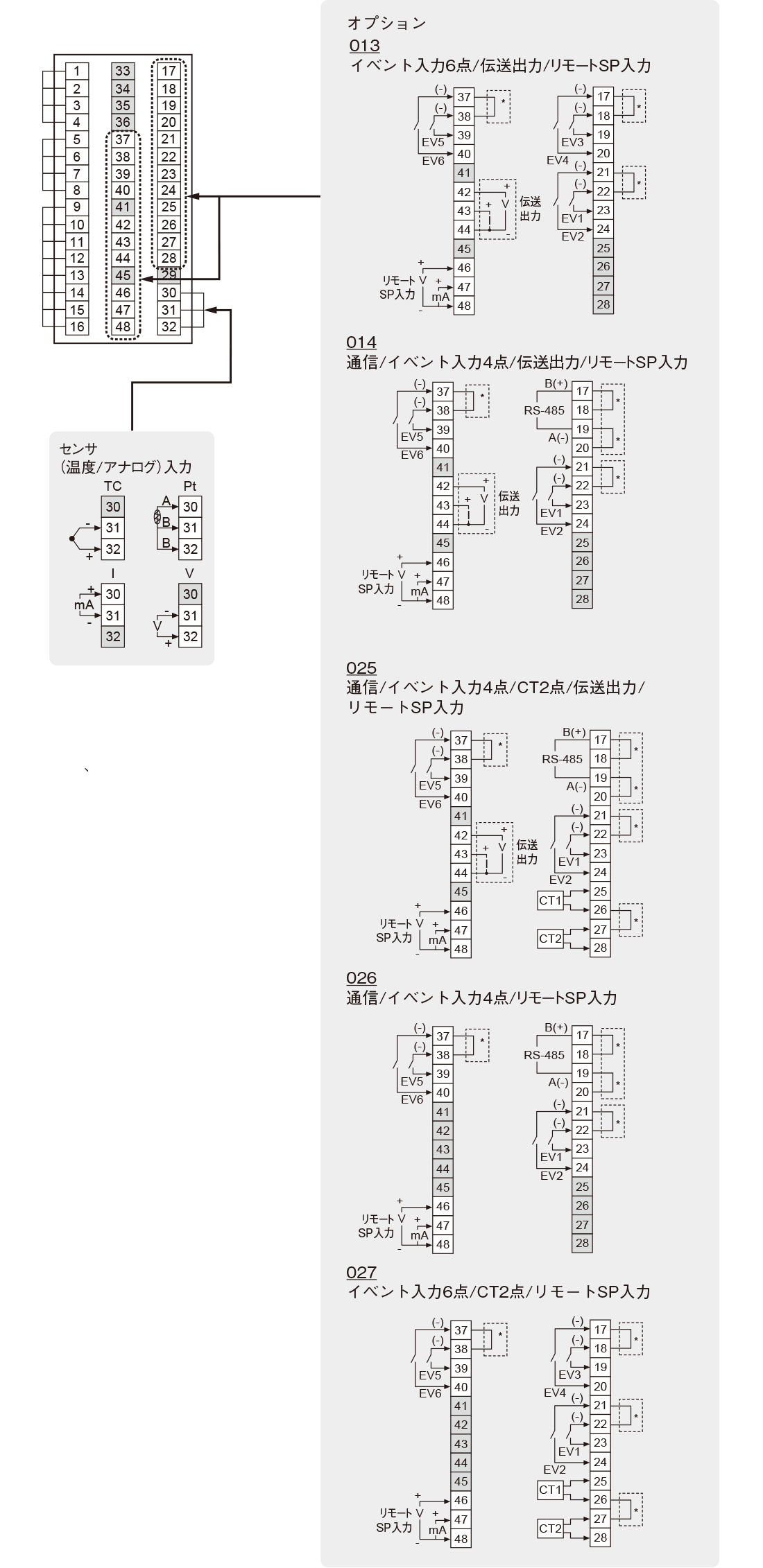

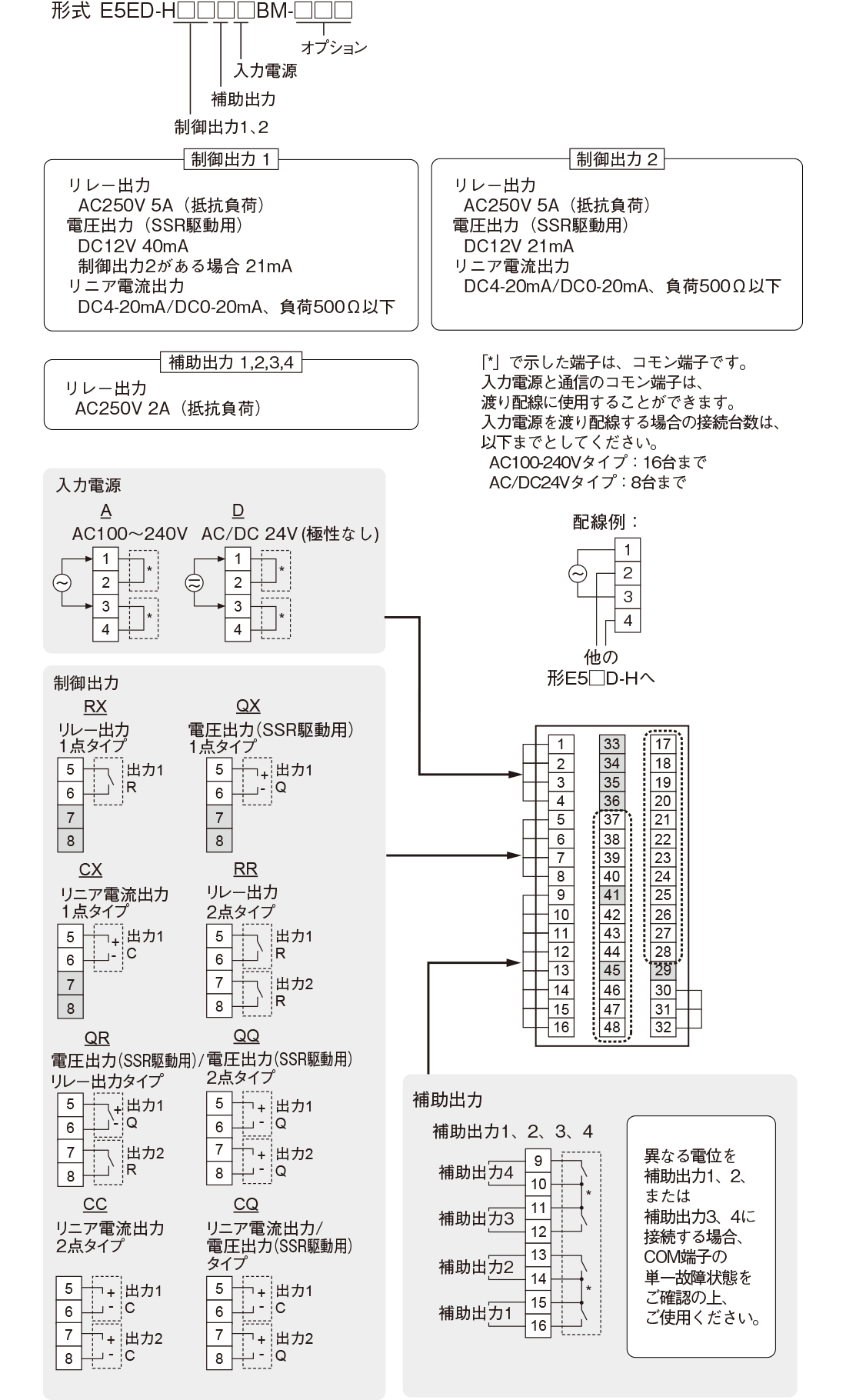

E5ED-H

ご購入時、入力種別は「5」熱電対 (K)に設定されています。センサが異なる場合は、入力異常 (s.err)が発生することがあります。入力種別を確認してください。

EMC規格適合上、センサの長さは、30m以内で使用してください。30mを超えて使用される場合はEMC規格適合外となりますのでご注意ください。

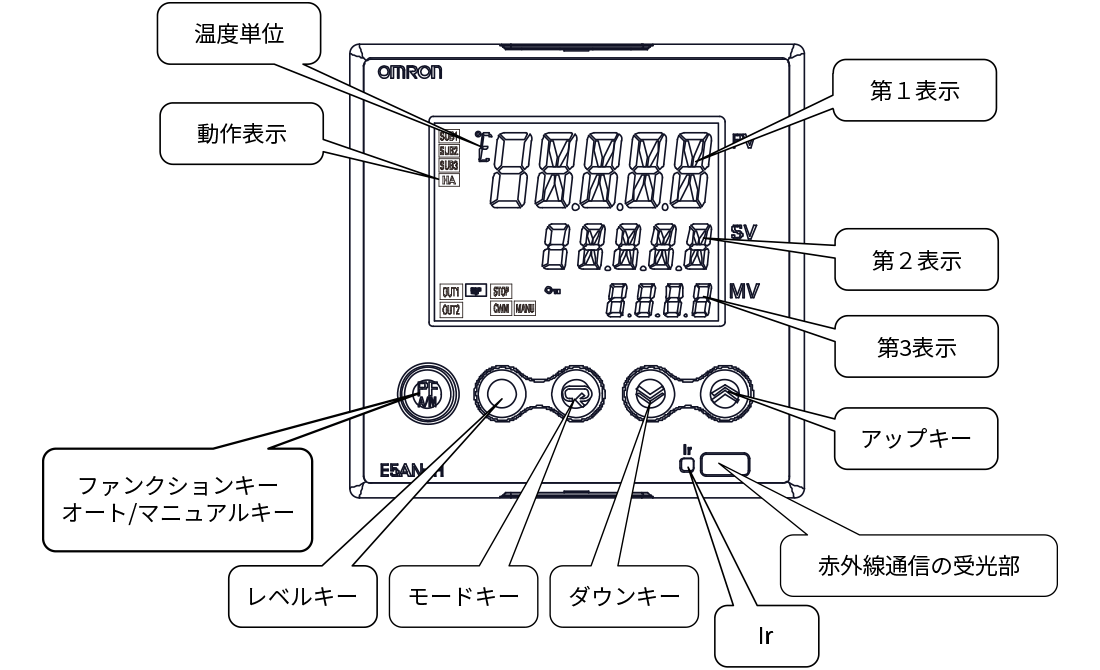

設定方法の変化点

E5AN-H

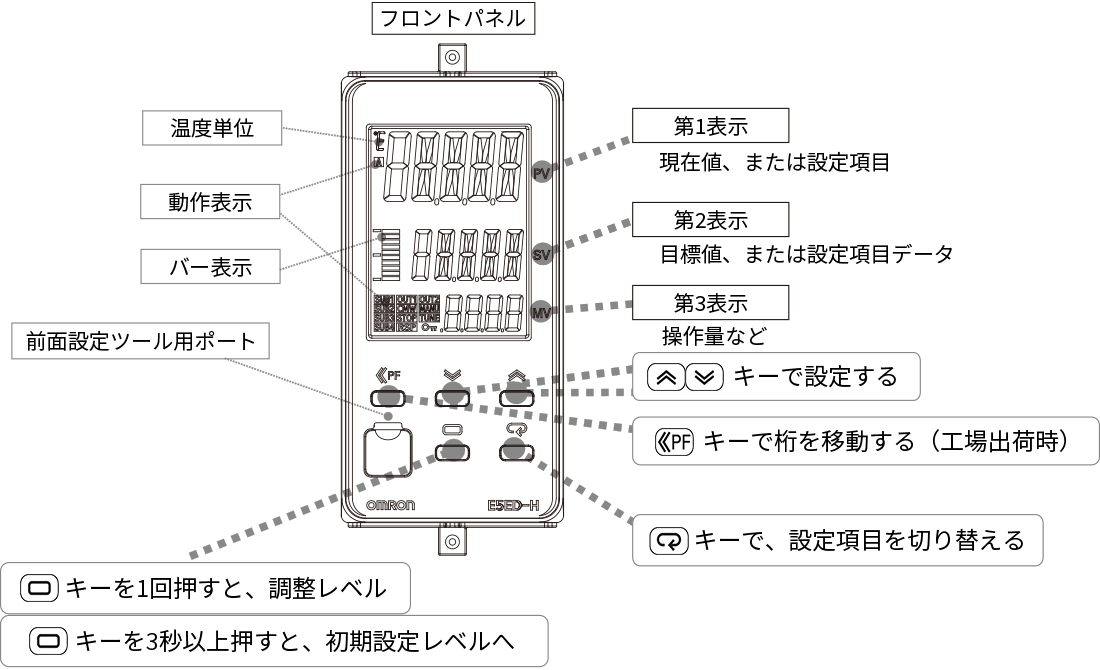

E5ED-H

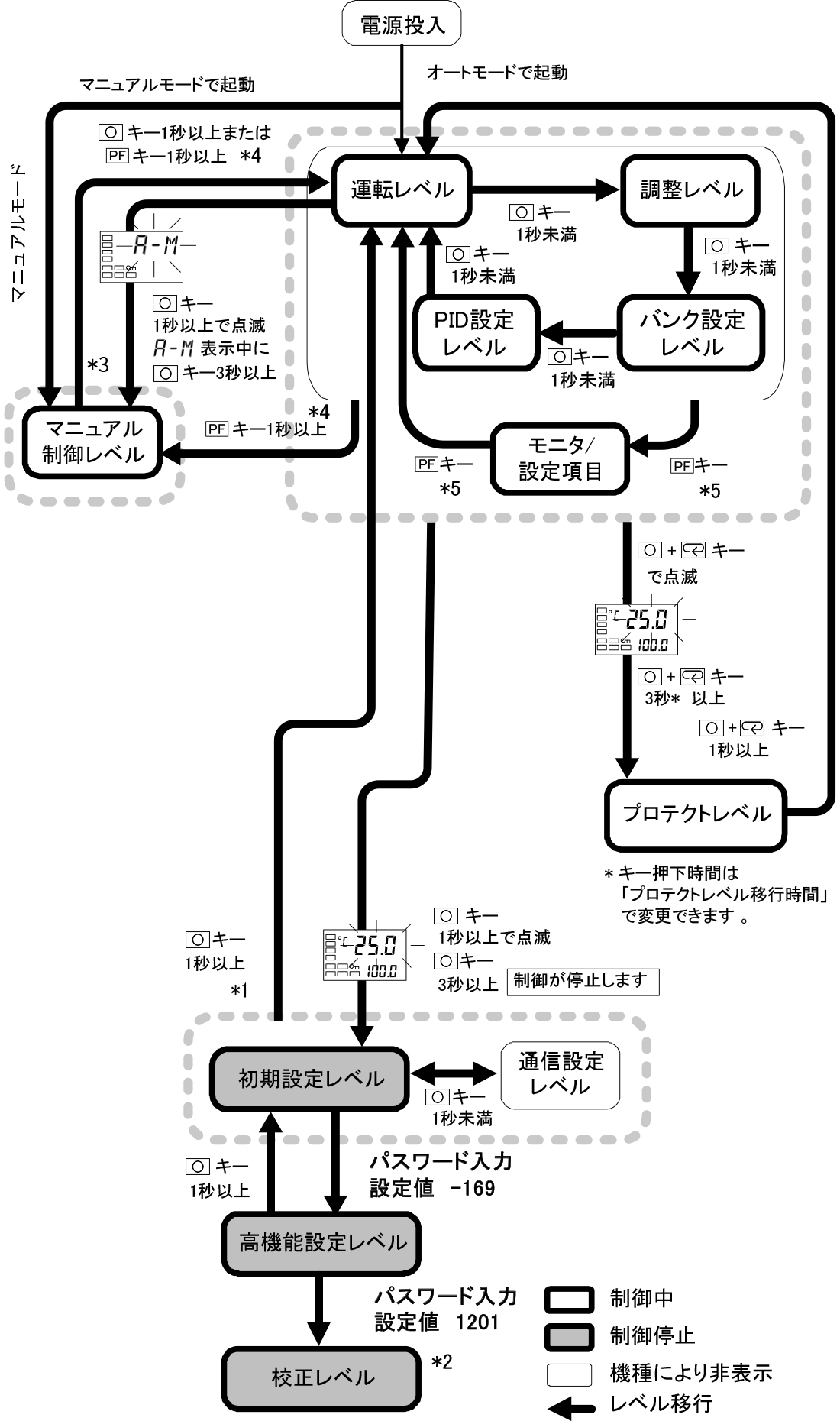

操作の変化点（設定スイッチ）

E5AN-H

使用する局面に応じて、設定項目をレベルで分類しています。
このレベルを「設定レベル」と呼びます。設定レベルは、大きく基本とその他の2つからなります。

＊1： ソフトリセットにより運転レベルに移行します。
＊2： 校正レベルから、キー操作で他のレベルへは移行できません。移行は電断のみです。
＊3： マニュアル制御レベルからのキー操作による移行は、運転レベルのみです。

  制御中 制御停止中
プロテクトレベル ○ -
運転レベル ○ -
調整レベル ○ -
バンク設定レベル ○ -
PID 設定レベル ○ -
マニュアル制御レベル ○ -
モニタ/設定項目レベル ○ -
初期設定レベル - ○
高機能設定レベル - ○
校正レベル - ○
通信設定レベル - ○

○：設定可能

　　このうち、初期設定レベル、通信設定レベル、高機能設定レベル、校正レベルは、制御停止状態で
　　のみ使用できます。
　　これらのレベルに切り替えると制御が停止しますのでご注意ください。
＊4：PF キーありの機種（形E5AN/EN-H）で「PF 設定」＝「A-M」の時。
＊5：PF キーありの機種（形E5AN/EN-H）で「PF 設定」＝「PFDP」の時。

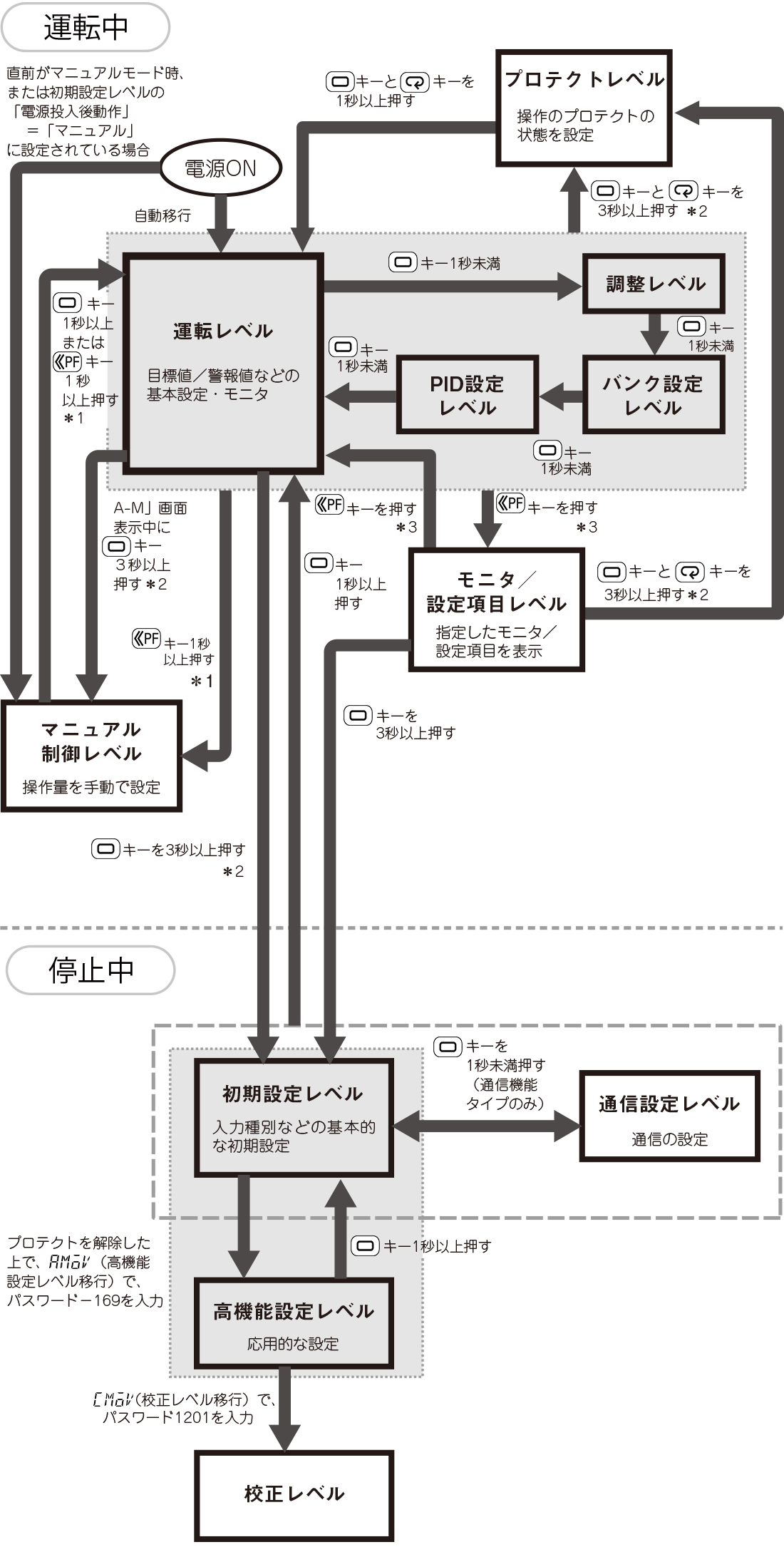

E5ED-H

使用する局面に応じて、設定項目をレベルで分類しています。
このレベルを「設定レベル」と呼びます。設定レベルは、大きく基本とその他の2つからなります。

＊1.「PF設定」を「a-m（オート／マニュアル）」に設定してください。
＊2. 途中1秒以上で第1表示が点滅します。
＊3.「PF設定」を「pfdp（モニタ／設定項目）」に設定してください。

形式毎の変化点

既存商品との相違点 E5AN-HAA2HB-W AC100-240 E5ED-H□□4ABM-027
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 シルバー ブラック（N1.5）
定格 電源電圧 AC100～240V 50/60Hz AC100～240V 50/60Hz
消費電力 AC100～240V時 ：12VA以下 AC100～240V時 ：8.3VA以下
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
イベント入力 イベント入力点数 最大2点
有接点入力時 ： ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時 ： ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時 ： ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時 ： ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1）、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
既存商品との相違点 E5AN-HAA2HB AC100-240 E5ED-H□□4ABM-027
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 ブラック（N1.5） ブラック（N1.5）
定格 電源電圧 AC100～240V 50/60Hz AC100～240V 50/60Hz
消費電力 AC100～240V時 ：12VA以下 AC100～240V時 ：8.3VA以下
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
イベント入力 イベント入力点数 最大2点
有接点入力時 ： ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時 ： ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時 ： ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時 ： ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
既存商品との相違点 E5AN-HAA2HH01B-FLK AC100-240 E5ED-H□□4ABM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 ブラック（N1.5） ブラック（N1.5）
定格 電源電圧 AC100～240V 50/60Hz AC100～240V 50/60Hz
消費電力 AC100～240V時 ：12VA以下 AC100～240V時 ：8.3VA以下
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
イベント入力 イベント入力点数 最大2点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ

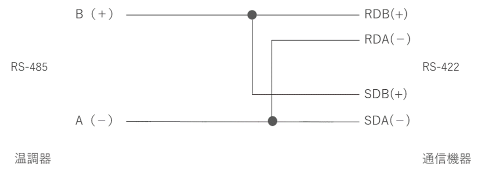

通信 伝送路接続 RS-232C： ポイントツーポイント RS-485：マルチドロップ
通信方式 RS-232C RS-485：マルチドロップ
＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。
同期方式 調歩同期 調歩同期
プロトコル CompoWay/F、Sysway、Modbus CompoWay/F、Modbus
通信速度 1200、2400、4800、9600、19200、38400、57600bps 9,600、19,200、38,400、57,600、115,200bps
伝送コード ASCII ASCII
データビット長 7、8ビット 7、8ビット
ストップビット長 1、2ビット 1、2ビット
誤り検出 垂直パリティ（なし、偶数、奇数）
FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時		 垂直パリティ（なし、偶数、奇数）
BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時
フロー制御 ー なし
インターフェース RS-232C RS-485
リトライ機能 ー なし
通信バッファ 217バイト 217バイト
通信レスポンス
送信待ち時間		 0～99ms
初期値： 20ms		 0～99ms
初期値： 20ms
既存商品との相違点 E5AN-HAA2HH02B-FLK AC100-240 E5ED-H□□4ABM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 ブラック（N1.5） ブラック（N1.5）
定格 電源電圧 AC100～240V 50/60Hz AC100～240V 50/60Hz
消費電力 AC100～240V時 ：12VA以下 AC100～240V時 ：8.3VA以下
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
イベント入力 イベント入力点数 最大2点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
通信 伝送路接続 RS-422 ： マルチドロップ RS-485：マルチドロップ
通信方式 RS-422（4線式半二重） RS-485（2線式半二重）
＊RS-422→RS485への変更は4線式を2線式に配線しなおしていただくことでご使用いただけます。ただし、RS422送信側が送信データを受け取ってしまうので、上位通信機器を「エコーバックあり」に設定する必要があります。
同期方式 調歩同期 調歩同期
プロトコル CompoWay/F、Sysway、Modbus CompoWay/F、Modbus
通信速度 1200、2400、4800、9600、19200、38400、57600bps 9,600、19,200、38,400、57,600、115,200bps
伝送コード ASCII ASCII
データビット長 7、8ビット 7、8ビット
ストップビット長 1、2ビット 1、2ビット
誤り検出 垂直パリティ（なし、偶数、奇数）
FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時		 垂直パリティ（なし、偶数、奇数）
BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時
フロー制御 ー なし
インターフェース RS-422 RS-485
リトライ機能 ー なし
通信バッファ 217バイト 217バイト
通信レスポンス
送信待ち時間		 0～99ms
初期値： 20ms		 0～99ms
初期値： 20ms
既存商品との相違点 E5AN-HAA2HH03B-FLK AC100-240 E5ED-H□□4ABM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 ブラック（N1.5） ブラック（N1.5）
定格 電源電圧 AC100～240V 50/60Hz AC100～240V 50/60Hz
消費電力 AC100～240V時 ：12VA以下 AC100～240V時 ：8.3VA以下
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
イベント入力 イベント入力点数 最大2点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
通信 伝送路接続 RS-485： マルチドロップ RS-485：マルチドロップ
通信方式 RS-485（2線式半二重） RS-485（2線式半二重）
同期方式 調歩同期 調歩同期
プロトコル CompoWay/F、Sysway、Modbus CompoWay/F、Modbus
通信速度 1200、2400、4800、9600、19200、38400、57600bps 9,600、19,200、38,400、57,600、115,200bps
伝送コード ASCII ASCII
データビット長 7、8ビット 7、8ビット
ストップビット長 1、2ビット 1、2ビット
誤り検出 垂直パリティ（なし、偶数、奇数）
FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時		 垂直パリティ（なし、偶数、奇数）
BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時
フロー制御 ー なし
インターフェース RS-485 RS-485
リトライ機能 ー なし
通信バッファ 217バイト 217バイト
通信レスポンス
送信待ち時間		 0～99ms
初期値： 20ms		 0～99ms
初期値： 20ms
既存商品との相違点 E5AN-HAA2HH01B-W-FLK AC100-240 E5ED-H□□4ABM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 シルバー ブラック（N1.5）
定格 電源電圧 AC100～240V 50/60Hz AC100～240V 50/60Hz
消費電力 AC100～240V時 ：12VA以下 AC100～240V時 ：8.3VA以下
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
イベント入力 イベント入力点数 最大2点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
通信 伝送路接続 RS-232C： ポイントツーポイント RS-485：マルチドロップ
通信方式 RS-232C RS-485：マルチドロップ
＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。
同期方式 調歩同期 調歩同期
プロトコル CompoWay/F、Sysway、Modbus CompoWay/F、Modbus
通信速度 1200、2400、4800、9600、19200、38400、57600bps 9,600、19,200、38,400、57,600、115,200bps
伝送コード ASCII ASCII
データビット長 7、8ビット 7、8ビット
ストップビット長 1、2ビット 1、2ビット
誤り検出 垂直パリティ（なし、偶数、奇数）
FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時		 垂直パリティ（なし、偶数、奇数）
BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時
フロー制御 ー なし
インターフェース RS-232C RS-485
リトライ機能 ー なし
通信バッファ 217バイト 217バイト
通信レスポンス
送信待ち時間		 0～99ms
初期値： 20ms		 0～99ms
初期値： 20ms
既存商品との相違点 E5AN-HAA2HH02B-W-FLK AC100-240 E5ED-H□□4ABM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 シルバー ブラック（N1.5）
定格 電源電圧 AC100～240V 50/60Hz AC100～240V 50/60Hz
消費電力 AC100～240V時 ：12VA以下 AC100～240V時 ：8.3VA以下
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
イベント入力 イベント入力点数 最大2点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
通信 伝送路接続 RS-422 ： マルチドロップ RS-485：マルチドロップ
通信方式 RS-422（4線式半二重） RS-485（2線式半二重）
＊RS-422→RS485への変更は4線式を2線式に配線しなおしていただくことでご使用いただけます。ただし、RS422送信側が送信データを受け取ってしまうので、上位通信機器を「エコーバックあり」に設定する必要があります。
同期方式 調歩同期 調歩同期
プロトコル CompoWay/F、Sysway、Modbus CompoWay/F、Modbus
通信速度 1200、2400、4800、9600、19200、38400、57600bps 9,600、19,200、38,400、57,600、115,200bps
伝送コード ASCII ASCII
データビット長 7、8ビット 7、8ビット
ストップビット長 1、2ビット 1、2ビット
誤り検出 垂直パリティ（なし、偶数、奇数）
FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時		 垂直パリティ（なし、偶数、奇数）
BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時
フロー制御 ー なし
インターフェース RS-422 RS-485
リトライ機能 ー なし
通信バッファ 217バイト 217バイト
通信レスポンス
送信待ち時間		 0～99ms
初期値： 20ms		 0～99ms
初期値： 20ms
既存商品との相違点 E5AN-HAA2HH03B-W-FLK AC100-240 E5ED-H□□4ABM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 シルバー ブラック（N1.5）
定格 電源電圧 AC100～240V 50/60Hz AC100～240V 50/60Hz
消費電力 AC100～240V時 ：12VA以下 AC100～240V時 ：8.3VA以下
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
イベント入力 イベント入力点数 最大2点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
通信 伝送路接続 RS-485： マルチドロップ RS-485：マルチドロップ
通信方式 RS-485（2線式半二重） RS-485（2線式半二重）
同期方式 調歩同期 調歩同期
プロトコル CompoWay/F、Sysway、Modbus CompoWay/F、Modbus
通信速度 1200、2400、4800、9600、19200、38400、57600bps 9,600、19,200、38,400、57,600、115,200bps
伝送コード ASCII ASCII
データビット長 7、8ビット 7、8ビット
ストップビット長 1、2ビット 1、2ビット
誤り検出 垂直パリティ（なし、偶数、奇数）
FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時		 垂直パリティ（なし、偶数、奇数）
BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時
フロー制御 ー なし
インターフェース RS-485 RS-485
リトライ機能 ー なし
通信バッファ 217バイト 217バイト
通信レスポンス
送信待ち時間		 0～99ms
初期値： 20ms		 0～99ms
初期値： 20ms
既存商品との相違点 E5AN-HAA2HHBB-W AC100-240 E5ED-H□□4ABM-027
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 シルバー ブラック（N1.5）
定格 電源電圧 AC100～240V 50/60Hz AC100～240V 50/60Hz
消費電力 AC100～240V時 ：12VA以下 AC100～240V時 ：8.3VA以下
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
イベント入力 イベント入力点数 4点
有接点入力時 ： ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時 ： ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時 ： ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時 ： ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
既存商品との相違点 E5AN-HAA2HHBB AC100-240 E5ED-H□□4ABM-027
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 ブラック（N1.5） ブラック（N1.5）
定格 電源電圧 AC100～240V 50/60Hz AC100～240V 50/60Hz
消費電力 AC100～240V時 ：12VA以下 AC100～240V時 ：8.3VA以下
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
イベント入力 イベント入力点数 4点
有接点入力時 ： ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時 ： ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時 ： ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時 ： ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
既存商品との相違点 E5AN-HAA2HH01BF-FLK AC100-240 E5ED-H□□4ABM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 ブラック（N1.5） ブラック（N1.5）
定格 電源電圧 AC100～240V 50/60Hz AC100～240V 50/60Hz
消費電力 AC100～240V時 ：12VA以下 AC100～240V時 ：8.3VA以下
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
伝送出力 電流出力 ： DC4～20mA　負荷 ： 600Ω以下　分解能 ： 4～20mA時 約10,000 電流出力 ： DC4～20mA　負荷 ： 500Ω以下　分解能 ： 約10,000
リニア電圧出力 ： DC1～5V　負荷 ： 1kΩ以上　分解能 ： 約10,000
イベント入力 イベント入力点数 最大2点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
通信 伝送路接続 RS-232C： ポイントツーポイント RS-485：マルチドロップ
通信方式 RS-232C RS-485：マルチドロップ
＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。
同期方式 調歩同期 調歩同期
プロトコル CompoWay/F、Sysway、Modbus CompoWay/F、Modbus
通信速度 1200、2400、4800、9600、19200、38400、57600bps 9,600、19,200、38,400、57,600、115,200bps
伝送コード ASCII ASCII
データビット長 7、8ビット 7、8ビット
ストップビット長 1、2ビット 1、2ビット
誤り検出 垂直パリティ（なし、偶数、奇数）
FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時		 垂直パリティ（なし、偶数、奇数）
BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時
フロー制御 ー なし
インターフェース RS-232C RS-485
リトライ機能 ー なし
通信バッファ 217バイト 217バイト
通信レスポンス
送信待ち時間		 0～99ms
初期値： 20ms		 0～99ms
初期値： 20ms
既存商品との相違点 E5AN-HAA2HH02BF-FLK AC100-240 E5ED-H□□4ABM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 ブラック（N1.5） ブラック（N1.5）
定格 電源電圧 AC100～240V 50/60Hz AC100～240V 50/60Hz
消費電力 AC100～240V時 ：12VA以下 AC100～240V時 ：8.3VA以下
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
伝送出力 電流出力 ： DC4～20mA　負荷 ： 600Ω以下　分解能 ： 4～20mA時 約10,000 電流出力 ： DC4～20mA　負荷 ： 500Ω以下　分解能 ： 約10,000
リニア電圧出力 ： DC1～5V　負荷 ： 1kΩ以上　分解能 ： 約10,000
イベント入力 イベント入力点数 最大2点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
通信 伝送路接続 RS-422 ： マルチドロップ RS-485：マルチドロップ
通信方式 RS-422（4線式半二重） RS-485（2線式半二重）
＊RS-422→RS485への変更は4線式を2線式に配線しなおしていただくことでご使用いただけます。ただし、RS422送信側が送信データを受け取ってしまうので、上位通信機器を「エコーバックあり」に設定する必要があります。
同期方式 調歩同期 調歩同期
プロトコル CompoWay/F、Sysway、Modbus CompoWay/F、Modbus
通信速度 1200、2400、4800、9600、19200、38400、57600bps 9,600、19,200、38,400、57,600、115,200bps
伝送コード ASCII ASCII
データビット長 7、8ビット 7、8ビット
ストップビット長 1、2ビット 1、2ビット
誤り検出 垂直パリティ（なし、偶数、奇数）
FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時		 垂直パリティ（なし、偶数、奇数）
BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時
フロー制御 ー なし
インターフェース RS-422 RS-485
リトライ機能 ー なし
通信バッファ 217バイト 217バイト
通信レスポンス
送信待ち時間		 0～99ms
初期値： 20ms		 0～99ms
初期値： 20ms
既存商品との相違点 E5AN-HAA2HH03BF-FLK AC100-240 E5ED-H□□4ABM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 ブラック（N1.5） ブラック（N1.5）
定格 電源電圧 AC100～240V 50/60Hz AC100～240V 50/60Hz
消費電力 AC100～240V時 ：12VA以下 AC100～240V時 ：8.3VA以下
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
伝送出力 電流出力 ： DC4～20mA　負荷 ： 600Ω以下　分解能 ： 4～20mA時 約10,000 電流出力 ： DC4～20mA　負荷 ： 500Ω以下　分解能 ： 約10,000
リニア電圧出力 ： DC1～5V　負荷 ： 1kΩ以上　分解能 ： 約10,000
イベント入力 イベント入力点数 最大2点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
通信 伝送路接続 RS-485： マルチドロップ RS-485：マルチドロップ
通信方式 RS-485（2線式半二重） RS-485（2線式半二重）
同期方式 調歩同期 調歩同期
プロトコル CompoWay/F、Sysway、Modbus CompoWay/F、Modbus
通信速度 1200、2400、4800、9600、19200、38400、57600bps 9,600、19,200、38,400、57,600、115,200bps
伝送コード ASCII ASCII
データビット長 7、8ビット 7、8ビット
ストップビット長 1、2ビット 1、2ビット
誤り検出 垂直パリティ（なし、偶数、奇数）
FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時		 垂直パリティ（なし、偶数、奇数）
BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時
フロー制御 ー なし
インターフェース RS-485 RS-485
リトライ機能 ー なし
通信バッファ 217バイト 217バイト
通信レスポンス
送信待ち時間		 0～99ms
初期値： 20ms		 0～99ms
初期値： 20ms
既存商品との相違点 E5AN-HAA2HHBBF AC100-240 E5ED-H□□4ABM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 ブラック（N1.5） ブラック（N1.5）
定格 電源電圧 AC100～240V 50/60Hz AC100～240V 50/60Hz
消費電力 AC100～240V時 ：12VA以下 AC100～240V時 ：8.3VA以下
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
伝送出力 電流出力 ： DC4～20mA　負荷 ： 600Ω以下　分解能 ： 4～20mA時 約10,000 電流出力 ： DC4～20mA　負荷 ： 500Ω以下　分解能 ： 約10,000
リニア電圧出力 ： DC1～5V　負荷 ： 1kΩ以上　分解能 ： 約10,000
イベント入力 イベント入力点数 4点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
既存商品との相違点 E5AN-HAA2HHBBF-W AC100-240 E5ED-H□□4ABM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 シルバー ブラック（N1.5）
定格 電源電圧 AC100～240V 50/60Hz AC100～240V 50/60Hz
消費電力 AC100～240V時 ：12VA以下 AC100～240V時 ：8.3VA以下
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
伝送出力 電流出力 ： DC4～20mA　負荷 ： 600Ω以下　分解能 ： 4～20mA時 約10,000 電流出力 ： DC4～20mA　負荷 ： 500Ω以下　分解能 ： 約10,000
リニア電圧出力 ： DC1～5V　負荷 ： 1kΩ以上　分解能 ： 約10,000
イベント入力 イベント入力点数 4点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
既存商品との相違点 E5AN-HAA2HHBF AC100-240 E5ED-H□□4ABM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 ブラック（N1.5） ブラック（N1.5）
定格 電源電圧 AC100～240V 50/60Hz AC100～240V 50/60Hz
消費電力 AC100～240V時 ：12VA以下 AC100～240V時 ：8.3VA以下
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
伝送出力 電流出力 ： DC4～20mA　負荷 ： 600Ω以下　分解能 ： 4～20mA時 約10,000 電流出力 ： DC4～20mA　負荷 ： 500Ω以下　分解能 ： 約10,000
リニア電圧出力 ： DC1～5V　負荷 ： 1kΩ以上　分解能 ： 約10,000
イベント入力 イベント入力点数 最大2点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
既存商品との相違点 E5AN-HAA2HHBF-W AC100-240 E5ED-H□□4ABM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 シルバー ブラック（N1.5）
定格 電源電圧 AC100～240V 50/60Hz AC100～240V 50/60Hz
消費電力 AC100～240V時 ：12VA以下 AC100～240V時 ：8.3VA以下
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
伝送出力 電流出力 ： DC4～20mA　負荷 ： 600Ω以下　分解能 ： 4～20mA時 約10,000 電流出力 ： DC4～20mA　負荷 ： 500Ω以下　分解能 ： 約10,000
リニア電圧出力 ： DC1～5V　負荷 ： 1kΩ以上　分解能 ： 約10,000
イベント入力 イベント入力点数 最大2点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
既存商品との相違点 E5AN-HAA2HH01BFD-FLK AC/DC24 E5ED-H□□4DBM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 ブラック（N1.5） ブラック（N1.5）
定格 電源電圧 AC24V 50/60Hz/DC24V AC24V 50/60Hz/DC24V
消費電力 AC/DC24V時 ： 8.5VA以下/5.5W以下（DC24V） AC/DC24V時 ： 5.5VA以下/3.2W以下（DC24V）
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
伝送出力 電流出力 ： DC4～20mA　負荷 ： 600Ω以下　分解能 ： 4～20mA時 約10,000 電流出力 ： DC4～20mA　負荷 ： 500Ω以下　分解能 ： 約10,000
リニア電圧出力 ： DC1～5V　負荷 ： 1kΩ以上　分解能 ： 約10,000
イベント入力 イベント入力点数 最大2点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
通信 伝送路接続 RS-232C： ポイントツーポイント RS-485：マルチドロップ
通信方式 RS-232C RS-485：マルチドロップ
＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。
同期方式 調歩同期 調歩同期
プロトコル CompoWay/F、Sysway、Modbus CompoWay/F、Modbus
通信速度 1200、2400、4800、9600、19200、38400、57600bps 9,600、19,200、38,400、57,600、115,200bps
伝送コード ASCII ASCII
データビット長 7、8ビット 7、8ビット
ストップビット長 1、2ビット 1、2ビット
誤り検出 垂直パリティ（なし、偶数、奇数）
FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時		 垂直パリティ（なし、偶数、奇数）
BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時
フロー制御 ー なし
インターフェース RS-232C RS-485
リトライ機能 ー なし
通信バッファ 217バイト 217バイト
通信レスポンス
送信待ち時間		 0～99ms
初期値： 20ms		 0～99ms
初期値： 20ms
既存商品との相違点 E5AN-HAA2HHBBFD AC/DC24 E5ED-H□□4DBM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 ブラック（N1.5） ブラック（N1.5）
定格 電源電圧 AC24V 50/60Hz/DC24V AC24V 50/60Hz/DC24V
消費電力 AC/DC24V時 ： 8.5VA以下/5.5W以下（DC24V） AC/DC24V時 ： 5.5VA以下/3.2W以下（DC24V）
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
伝送出力 電流出力 ： DC4～20mA　負荷 ： 600Ω以下　分解能 ： 4～20mA時 約10,000 電流出力 ： DC4～20mA　負荷 ： 500Ω以下　分解能 ： 約10,000
リニア電圧出力 ： DC1～5V　負荷 ： 1kΩ以上　分解能 ： 約10,000
イベント入力 イベント入力点数 4点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
既存商品との相違点 E5AN-HAA2HHBBFD-W AC/DC24 E5ED-H□□4DBM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 シルバー ブラック（N1.5）
定格 電源電圧 AC24V 50/60Hz/DC24V AC24V 50/60Hz/DC24V
消費電力 AC/DC24V時 ： 8.5VA以下/5.5W以下（DC24V） AC/DC24V時 ： 5.5VA以下/3.2W以下（DC24V）
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
伝送出力 電流出力 ： DC4～20mA　負荷 ： 600Ω以下　分解能 ： 4～20mA時 約10,000 電流出力 ： DC4～20mA　負荷 ： 500Ω以下　分解能 ： 約10,000
リニア電圧出力 ： DC1～5V　負荷 ： 1kΩ以上　分解能 ： 約10,000
イベント入力 イベント入力点数 4点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
既存商品との相違点 E5AN-HAA2HHBFD AC/DC24 E5ED-H□□4DBM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 ブラック（N1.5） ブラック（N1.5）
定格 電源電圧 AC24V 50/60Hz/DC24V AC24V 50/60Hz/DC24V
消費電力 AC/DC24V時 ： 8.5VA以下/5.5W以下（DC24V） AC/DC24V時 ： 5.5VA以下/3.2W以下（DC24V）
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
伝送出力 電流出力 ： DC4～20mA　負荷 ： 600Ω以下　分解能 ： 4～20mA時 約10,000 電流出力 ： DC4～20mA　負荷 ： 500Ω以下　分解能 ： 約10,000
リニア電圧出力 ： DC1～5V　負荷 ： 1kΩ以上　分解能 ： 約10,000
イベント入力 イベント入力点数 最大2点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
既存商品との相違点 E5AN-HAA2HHBFD-W AC/DC24 E5ED-H□□4DBM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 シルバー ブラック（N1.5）
定格 電源電圧 AC24V 50/60Hz/DC24V AC24V 50/60Hz/DC24V
消費電力 AC/DC24V時 ： 8.5VA以下/5.5W以下（DC24V） AC/DC24V時 ： 5.5VA以下/3.2W以下（DC24V）
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
伝送出力 電流出力 ： DC4～20mA　負荷 ： 600Ω以下　分解能 ： 4～20mA時 約10,000 電流出力 ： DC4～20mA　負荷 ： 500Ω以下　分解能 ： 約10,000
リニア電圧出力 ： DC1～5V　負荷 ： 1kΩ以上　分解能 ： 約10,000
イベント入力 イベント入力点数 最大2点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
既存商品との相違点 E5AN-HAA2HBD AC/DC24 E5ED-H□□4DBM-027
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 ブラック（N1.5） ブラック（N1.5）
定格 電源電圧 AC24V 50/60Hz/DC24V AC24V 50/60Hz/DC24V
消費電力 AC/DC24V時 ： 8.5VA以下/5.5W以下（DC24V） AC/DC24V時 ： 5.5VA以下/3.2W以下（DC24V）
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
イベント入力 イベント入力点数 最大2点
有接点入力時 ： ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時 ： ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時 ： ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時 ： ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
既存商品との相違点 E5AN-HAA2HBD-W AC/DC24 E5ED-H□□4DBM-027
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 シルバー ブラック（N1.5）
定格 電源電圧 AC24V 50/60Hz/DC24V AC24V 50/60Hz/DC24V
消費電力 AC/DC24V時 ： 8.5VA以下/5.5W以下（DC24V） AC/DC24V時 ： 5.5VA以下/3.2W以下（DC24V）
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
イベント入力 イベント入力点数 最大2点
有接点入力時 ： ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時 ： ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時 ： ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時 ： ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
伝送出力精度 ±0.3％FS以下 ±0.3％FS以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
既存商品との相違点 E5AN-HAA2HH01BD-FLK AC/DC24 E5ED-H□□4DBM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 ブラック（N1.5） ブラック（N1.5）
定格 電源電圧 AC24V 50/60Hz/DC24V AC24V 50/60Hz/DC24V
消費電力 AC/DC24V時 ： 8.5VA以下/5.5W以下（DC24V） AC/DC24V時 ： 5.5VA以下/3.2W以下（DC24V）
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
イベント入力 イベント入力点数 最大2点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
通信 伝送路接続 RS-232C： ポイントツーポイント RS-485：マルチドロップ
通信方式 RS-232C RS-485：マルチドロップ
＊RS-232C→RS485への変更は市販のRS-232C-RS485変換器をご使用ください。
同期方式 調歩同期 調歩同期
プロトコル CompoWay/F、Sysway、Modbus CompoWay/F、Modbus
通信速度 1200、2400、4800、9600、19200、38400、57600bps 9,600、19,200、38,400、57,600、115,200bps
伝送コード ASCII ASCII
データビット長 7、8ビット 7、8ビット
ストップビット長 1、2ビット 1、2ビット
誤り検出 垂直パリティ（なし、偶数、奇数）
FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時		 垂直パリティ（なし、偶数、奇数）
BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時
フロー制御 ー なし
インターフェース RS-232C RS-485
リトライ機能 ー なし
通信バッファ 217バイト 217バイト
通信レスポンス
送信待ち時間		 0～99ms
初期値： 20ms		 0～99ms
初期値： 20ms
既存商品との相違点 E5AN-HAA2HH02BD-FLK AC/DC24 E5ED-H□□4DBM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 ブラック（N1.5） ブラック（N1.5）
定格 電源電圧 AC24V 50/60Hz/DC24V AC24V 50/60Hz/DC24V
消費電力 AC/DC24V時 ： 8.5VA以下/5.5W以下（DC24V） AC/DC24V時 ： 5.5VA以下/3.2W以下（DC24V）
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
イベント入力 イベント入力点数 最大2点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
通信 伝送路接続 RS-422 ： マルチドロップ RS-485：マルチドロップ
通信方式 RS-422（4線式半二重） RS-485（2線式半二重）
＊RS-422→RS485への変更は4線式を2線式に配線しなおしていただくことでご使用いただけます。ただし、RS422送信側が送信データを受け取ってしまうので、上位通信機器を「エコーバックあり」に設定する必要があります。
同期方式 調歩同期 調歩同期
プロトコル CompoWay/F、Sysway、Modbus CompoWay/F、Modbus
通信速度 1200、2400、4800、9600、19200、38400、57600bps 9,600、19,200、38,400、57,600、115,200bps
伝送コード ASCII ASCII
データビット長 7、8ビット 7、8ビット
ストップビット長 1、2ビット 1、2ビット
誤り検出 垂直パリティ（なし、偶数、奇数）
FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時		 垂直パリティ（なし、偶数、奇数）
BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時
フロー制御 ー なし
インターフェース RS-422 RS-485
リトライ機能 ー なし
通信バッファ 217バイト 217バイト
通信レスポンス
送信待ち時間		 0～99ms
初期値： 20ms		 0～99ms
初期値： 20ms
既存商品との相違点 E5AN-HAA2HH03BD-FLK AC/DC24 E5ED-H□□4DBM-025
出力仕様
装着出力ユニット 出力ユニット 形式仕様
リレー出力 形E53-RN 1a AC250V 5A（抵抗負荷） 電気的寿命10万回
電圧出力
（SSR駆動用）		 形E53-QN DC12V PNP、最大負荷電流40mA、短絡保護回路付き
形E53-Q3 DC24V NPN、最大負荷電流20mA、短絡保護回路付き
形E53-Q4 DC24V PNP、最大負荷電流20mA、短絡保護回路付き
電流出力 形E53-C3N DC4～20mA（負荷600Ω以下） 分解能 ： 約10,000
形E53-C3DN DC0～20mA（負荷600Ω以下） 分解能 ： 約10,000
リニア電圧出力 形E53-V34N DC0～10V（負荷1kΩ以上） 分解能 ： 約10,000
形E53-V35N DC0～5V（負荷1kΩ以上） 分解能 ： 約10,000
形式選定時に出力仕様をご選定してください。
形式の①「□□」部分が制御出力仕様になります。下記を参照の上、出力仕様の形式をご選定ください。
形式 ① ② ③ ④ ⑤ ⑥ 内容
制御出力
1,
2		 補助出力
点数		 電源電圧 端子形状 入力種別 オ プ シ ョ ン
E5ED-H             46×96サイズ
              制御出力1 制御出力2
  RX           リレー出力 なし
  QX           電圧出力
（SSR駆動用）		 なし
  CX           リニア
電流出力		 なし
  QR           電圧出力
（SSR駆動用）		 リレー出力
  RR           リレー出力 リレー出力
  QQ           電圧出力
（SSR駆動用）		 電圧出力
（SSR駆動用
  CQ           リニア
電流出力		 電圧出力
（SSR駆動用
  CC           リニア
電流出力		 リニア
電流出力
    4         4点
      A       AC100～240V
      D       AC/DC24V
        S     プッシュインPlus端子台タイプ
          M   フルマルチ入力
              ヒータ断線・SSR故障検出機能 通信 イベント入力 伝送出力 リ
モ
｜
ト
SP
入
力
          ＊1 000 - - - - -
          ＊1 013 - -  6 点 あり あり
          ＊2 014 - RS-485  4 点 あり あり
          ＊3 025 2点 RS-485  4点 あり あり
          ＊4 026 - RS-485  4 点 - あり
          ＊5 027 2点 -  6 点 - あり
＊1. 制御出力がRX・QX・CX のときに選択できるオプションです。
＊2. 制御出力がCC のときに選択できるオプションです。
＊3. 制御出力がQR・QQ・CQ・RRのときに選択できるオプションです。
＊4. 制御出力がCX のときに選択できるオプションです。
＊5. 制御出力がRX・QX のときに選択できるオプションです。

出力ユニットにE53-V34NないしE53-V35Nをご使用の場合は、電流出力タイプでご検討ください。もしくは同等仕様をご希望の場合は弊社までお問い合わせください。アナログ電流信号（DC4～20mA、DC0～20mAなど）をアナログ電圧信号（DC0～10V、DC0～5V、DC1～5Vなど）に変換する方法はリンク先をご参考ください。
https://faq.fa.omron.co.jp/tech/s/article/faq03268
本体の色 ブラック（N1.5） ブラック（N1.5）
定格 電源電圧 AC24V 50/60Hz/DC24V AC24V 50/60Hz/DC24V
消費電力 AC/DC24V時 ： 8.5VA以下/5.5W以下（DC24V） AC/DC24V時 ： 5.5VA以下/3.2W以下（DC24V）
入力 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V		 熱電対 ：
K、 J、 T、 E、 L、 U、 N、 R、 S、B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100

アナログ入力
電流入力 ： 4～20mA、0～20mA
電圧入力 ： 1～5V、 0～5V、0～10V
リレー出力 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
ポテンショメータ入力 ： 最大開度時100Ω～2.5kΩの範囲内
 1a AC250V　5A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力（SSR駆動用） PNP タイプ DC12V 40mA （短絡保護回路付）
NPN タイプ DC24V 20mA （短絡保護回路付）
PNP タイプ DC24V 20mA （短絡保護回路付）		 出力電圧DC12V±20%（PNP）
最大負荷電流40mA 短絡保護回路付き（制御出力2 がある場合は21mA）
電流出力 DC4～20mA/DC0～20mA 負荷600Ω 以下
分解能：約10,000		 DC4～20mA/DC0～20mA　負荷500Ω 以下
分解能：約10,000
リニア電圧出力 DC0～10V/DC0～5V 負荷1kΩ 以上
分解能：約10,000		 なし
SSR 出力 AC75～250V 1A（抵抗負荷） なし
補助出力 補助出力点数3点
1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA		 補助出力点数4点
1a AC250V　2A（抵抗負荷）　
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
イベント入力 イベント入力点数 最大2点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）		 イベント入力点数 最大4点または6点
有接点入力時
ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時
ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
その他の機能 ・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障ヒータ過電流検出機能含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・セルフチューニング
・温度入力補正
・ラン/ストップ
・プロテクト
・制御出力ON/OFF回数カウント機能
・開平演算機能
・操作量変化率リミット
・PV/SVのステータス表示機能
・簡易プログラム機能
・冷却係数自動調整機能		 ・適応制御
・自動フィルタ調整機能
・水冷出力調整機能
・予兆データ（通電時間モニタ制御出力ON/OFF回数モニタ）
・外乱抑制機能（プリブースト機能）
・D-AT（外乱オートチューニング）
・パラメータマスク機能
・電源投入時の動作指定機能
・マニュアル出力
・加熱冷却制御
・ループ断線警報機能
・SPランプ
・警報機能
・ヒータ断線検出機能（SSR故障含む）
・40％AT
・100％AT
・操作量リミット
・入力デジタルフィルタ
・ロバストチューニング
・PV入力補正
・ラン/ストップ
・プロテクト
・開平演算機能
・操作量変化率リミット
・簡易演算
・温度ステータス表示機能
・簡易プログラム機能
・入力移動平均
・表示輝度設定
・バンク機能
・高分解能5桁 0.01℃表示
・リモートSP
性能 指示精度 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但しK（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
 熱電対 ：
（ 指示値の±0.1％または±1℃の大きい方）±1ディジット以下
但し K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。
Bの400～800℃は±3℃以下。R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
白金測温抵抗体 ：
（ 指示値の±0.1％または±0.5℃の大きい方）±1ディジット以下
アナログ入力 ：
±0.1％FS±1ディジット以下
CT入力 ：
±5％FS±1ディジット以下
温度の影響 、電圧の影響、電磁妨害の影響
（EN61326-1による）
 熱電対入力（R、S、B、W、PLⅡ） ：
（ ±1％PVあるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ ±1％PVあるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ ±1％PVあるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：
（ ±1％FS）±1ディジット以下		 熱電対入力（R、S、B、C/W、PLⅡ） ：
（ 指示値の±1％あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：
（ 指示値の±1％あるいは±4℃の大きい方）±1ディジット以下 （Kセンサの－100℃以下は±10℃以内。）
白金測温抵抗体入力 ：
（ 指示値の±1％あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ：±1％FS±1ディジット以下
CT入力 ：±5％FS±1ディジット以下
リモートSP入力精度 （ ±0.2%FS）±1ディジット以下 （ ±0.2%FS）±1ディジット以下
比例帯 温度入力 ： 0.1～3240.0℃または°F（0.1℃または°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）		 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9％FS（0.1％FS単位）
（目標値応答用/外乱用） 温度入力 ： 0.1～3240.0℃または°F（0.1℃/°F単位）
積分時間 0.0～3240.0s（0.1s単位） 標準/加熱冷却 ： 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
微分時間 0.0～3240.0s（0.1s単位） 0～9999s（1s単位）、0.0～3240.0s（0.1s単位）
（目標値応答用/外乱用） 0～9999s（1s単位）、 0.0～3240.0s（0.1s単位）
警報出力
設定範囲		 －19999～32400（小数点位置は入力種別による） ー19999～32400（MV警報以外）
温度入力 ： 小数点位置は入力種別による
アナログ入力 ： 小数点位置は｢小数点位置｣の設定による
ー1999.9～3240.0（MV警報）
制御周期 0.5、 1～99s（1s単位） 0.1、 0.2、 0.5、 1～99s（1s単位）
サンプリング周期 60ms 50ms
耐電圧 AC2,300V 50または60Hz 1min（異極充電部端子） AC3,000V 50または60Hz 1min（異極充電部端子）
耐久振動 10～55Hz 0.75mm X、Y、Z各方向 2h 10～55Hz 20m/s2 3軸方向 2h
誤動作衝撃 100m/s2 6方向 各3回 100m/s2 3軸方向 各3回
耐久衝撃 300m/s2 6方向 各3回 300m/s2 3軸方向 各3回
寿命（出力リレー） 10万回以上 10万回以上
質量 本体 ： 約310g　取りつけ具 ： 約100g 本体 ： 約220g　取り付けアダプタ ： 約4g×2個
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
認証規格（2025/9時点） UL61010-1、 CSA C22.2 No.1010-1 cULus：UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法：KCマーク）
適合規格（2025/9時点） EN61010-1（IEC61010-1） 、ロイド規格 EN 61010-1（IEC 61010-1）、RCM規格
設置環境 汚染度2、過電圧カテゴリⅡ 汚染度2、過電圧カテゴリⅡ
通信 伝送路接続 RS-485： マルチドロップ RS-485：マルチドロップ
通信方式 RS-485（2線式半二重） RS-485（2線式半二重）
同期方式 調歩同期 調歩同期
プロトコル CompoWay/F、Sysway、Modbus CompoWay/F、Modbus
通信速度 1200、2400、4800、9600、19200、38400、57600bps 9,600、19,200、38,400、57,600、115,200bps
伝送コード ASCII ASCII
データビット長 7、8ビット 7、8ビット
ストップビット長 1、2ビット 1、2ビット
誤り検出 垂直パリティ（なし、偶数、奇数）
FCS（フレームチェックシーケンス）Sysway時 BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時		 垂直パリティ（なし、偶数、奇数）
BCC（ブロックチェックキャラクタ） CompoWay/F時
CRC-16 Modbus時
フロー制御 ー なし
インターフェース RS-485 RS-485
リトライ機能 ー なし
通信バッファ 217バイト 217バイト
通信レスポンス
送信待ち時間		 0～99ms
初期値： 20ms		 0～99ms
初期値： 20ms
