H5CZをお使いのお客様へ

H5CZは、2025年3月末に生産終了を予定しています。 H5CZを、後継機種H5CCに置換いただくために必要な情報をこのページで紹介します。
下記からお使いの形式を選択してください。

シリーズ共通の変化点

外観の変更点

H5CZ

計時値は黒色表示です。
4桁タイプのみです。

H5CC

計時値は白色表示で視認性向上、カラーユニバーサルデザインを採用しています。
6桁タイプのみです。全桁上下キーを配置し、設定時などの操作回数が減らせます。

操作の変更点

6桁表示でも快適に操作性いただけるようMODE、RESETキー操作を変更しています。

H5CZ

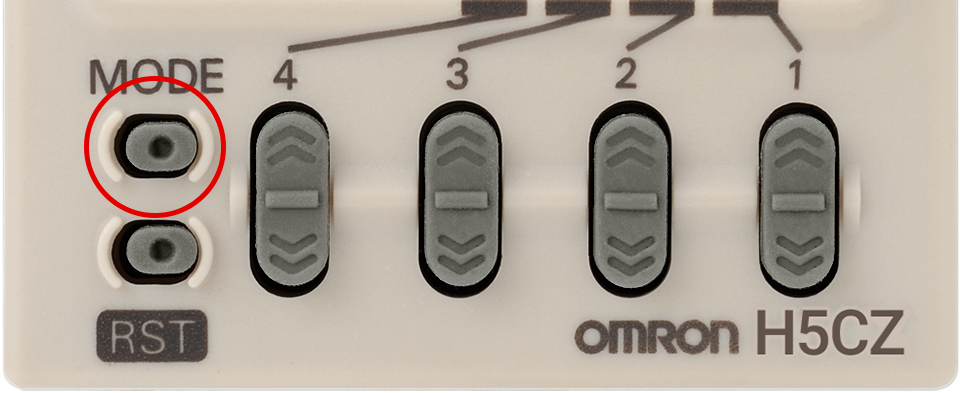

MODE、RESET共に個別キーです。

個別MODEキー

個別RESETキー

H5CC

キー同時押しにより、H5CZ同様に使用いただけます。

MODE：UP1+UP3 or DW1+DW3

RESET：UP6＋DW6同時押し（1秒以上長押し）

機能の変更点

以下の機能を追加しました。

H5CC

＜タイマの場合＞

出力モード^*
出力反転
インジケータ表示モード
積算稼働時間　警報設定値
積算稼働時間　モニタ値
ソフトウェアバージョン

※出力モードにb-5/C/G/Hが追加されます。

＜ツインタイマの場合＞

出力反転
インジケータ表示モード
積算稼働時間　警報設定値
積算稼働時間　モニタ値
ソフトウェアバージョン

形式毎の変化点

既存商品との相違点		形H5CZ-L8 AC100-240	形H5CC-L8 AC100-240
本体の色		ケース外装：ブラック（N1.5）フロントパネル：ライトグレー（5Y7/1）	ブラック（N1.5）

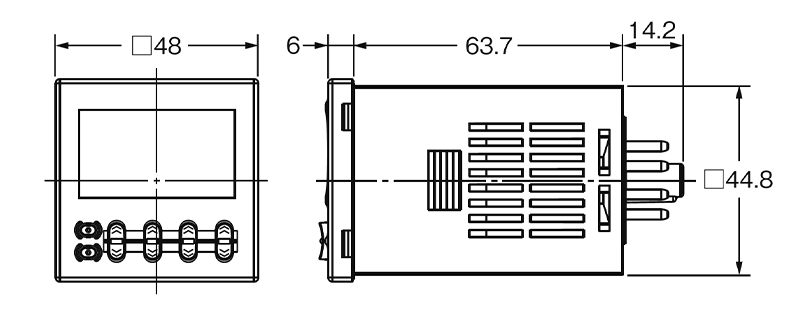

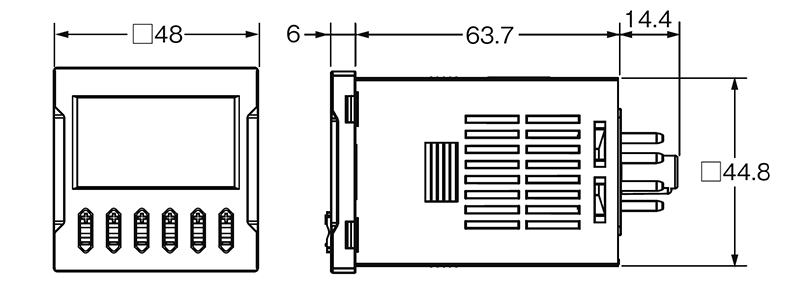

外形寸法			取りつけ方法は表面取りつけ、または埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CZと同じソケットがご使用頂けます。

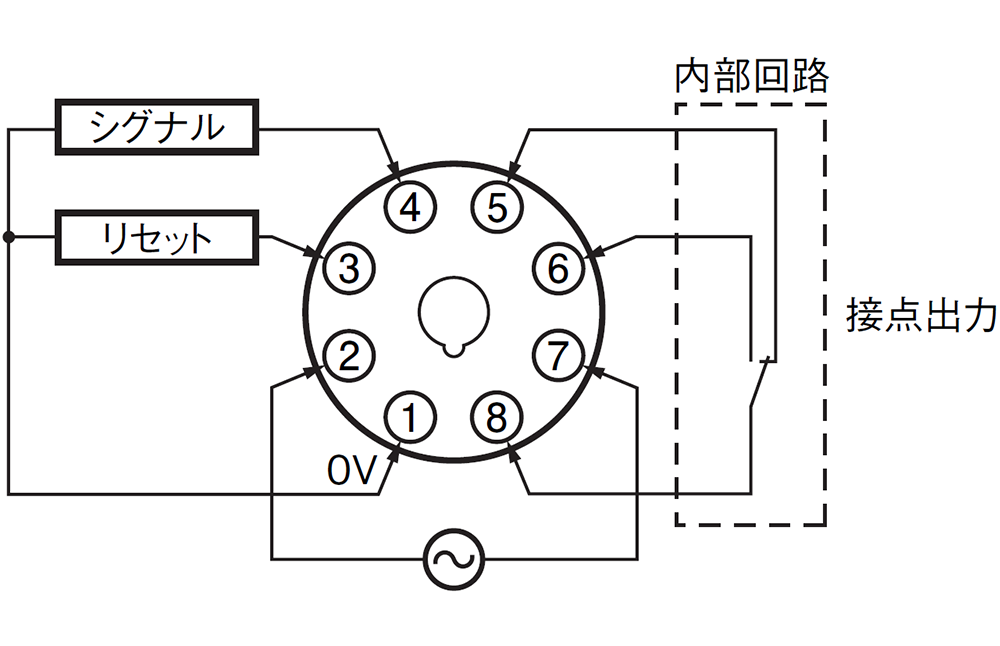

端子配置／配線接続			H5CZから端子配置/配線接続に変更ありません。
定格性能	表示方式	7セグメントポジLCD	7セグメントネガLCD（白色表示）
	消費電力	約6.2VA	約6.5VA
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g

既存商品との相違点		形H5CZ-L8D AC24/DC12-24	形H5CC-L8D AC24/DC12-48
本体の色		ケース外装：ブラック（N1.5）フロントパネル：ライトグレー（5Y7/1）	ブラック（N1.5）
外形寸法			取りつけ方法は表面取りつけ、または埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CZと同じソケットがご使用頂けます。

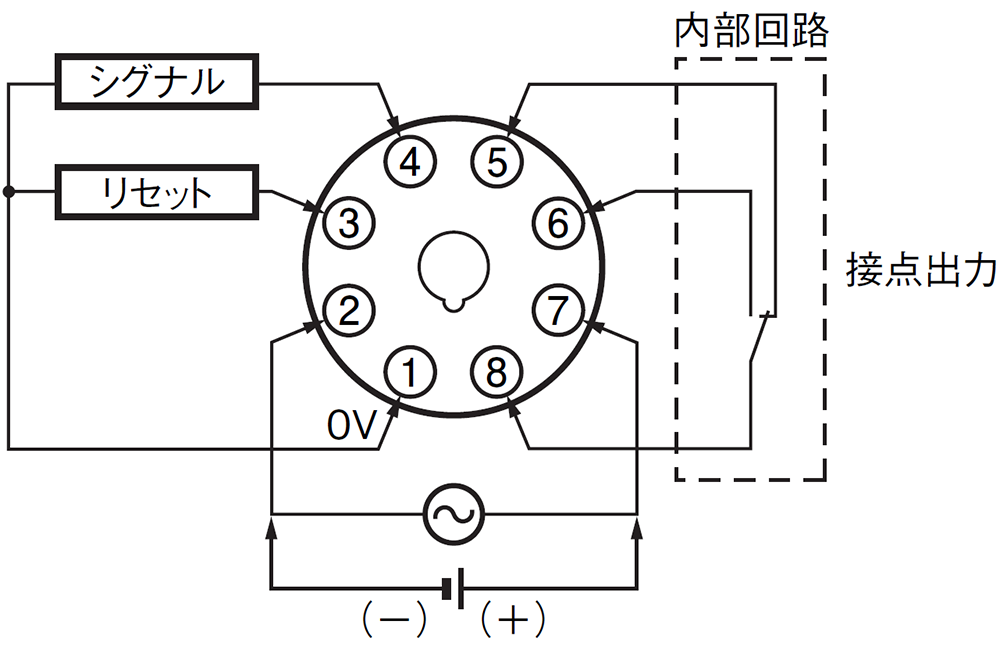

端子配置／配線接続			H5CZから端子配置/配線接続に変更ありません。
定格性能	表示方式	7セグメントポジLCD	7セグメントネガLCD（白色表示）
	電源電圧	AC24V 50/60Hz/DC12～24V	AC24V 50/60Hz/DC12～48V
	消費電力	約5.1VA/2.4W	約5.4VA/3.2W
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g

既存商品との相違点		形H5CZ-L8E AC100-240	形H5CC-L8E AC100-240
本体の色		ケース外装：ブラック（N1.5）フロントパネル：ライトグレー（5Y7/1）	ブラック（N1.5）
外形寸法			取りつけ方法は表面取りつけ、または埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CZと同じソケットがご使用頂けます。

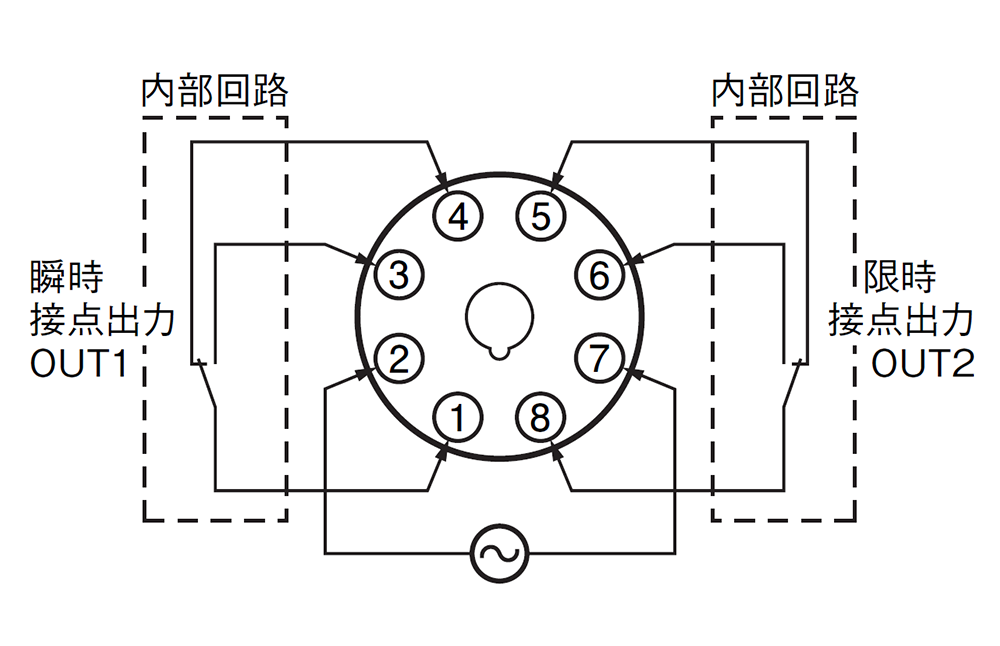

端子配置／配線接続			H5CZから端子配置/配線接続に変更ありません。
定格性能	表示方式	7セグメントポジLCD	7セグメントネガLCD（白色表示）
	消費電力	約6.2VA	約6.5VA
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g

既存商品との相違点		形H5CZ-L8ED AC24/DC12-24	形H5CC-L8ED AC24/DC12-48
本体の色		ケース外装：ブラック（N1.5）フロントパネル：ライトグレー（5Y7/1）	ブラック（N1.5）
外形寸法			取りつけ方法は表面取りつけ、または埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CZと同じソケットがご使用頂けます。
端子配置／配線接続			H5CZから端子配置/配線接続に変更ありません。
定格性能	表示方式	7セグメントポジLCD	7セグメントネガLCD（白色表示）
	電源電圧	AC24V 50/60Hz/DC12～24V	AC24V 50/60Hz/DC12～48V
	消費電力	約5.1VA/2.4W	約5.4VA/3.2W
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g
