H5CX-□-Nは、2025年9月末に生産終了を予定しています。 H5CX-□-Nを、後継機種H5CCに置換いただくために必要な情報をこのページで紹介します。
下記からお使いの形式を選択してください。

シリーズ共通の変化点

外観の変更点

H5CX-□-N

計時値が設定により赤色/緑色/橙色※から選べます。
※形H5CX-A11、-L8、-Bシリーズは赤色表示のみです。
4桁タイプと6桁タイプがあります。4桁タイプは全桁上下キーで、6桁タイプは全桁上キーのみでの設定です。
オプション品として、交換用フロントパネル（形Y92P-CXTシリーズ）があります。
Y92P-CXT4G　ライトグレー (5Y7/1)
Y92P-CXT4B　ブラック (N1.5)
Y92P-CXT4S　ホワイト (5Y9.2/0.5)

H5CC

計時値は白色表示で視認性向上、カラーユニバーサルデザインを採用しています。
6桁タイプのみです。全桁上下キーを配置し、設定時などの操作回数が減らせます。
オプション品の交換用フロントパネルはありません。

操作の変更点

H5CX-□-N

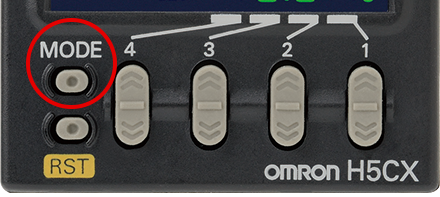

MODEは専用キーです。
キー操作毎に順方向にMODEが切り替わります。

H5CC

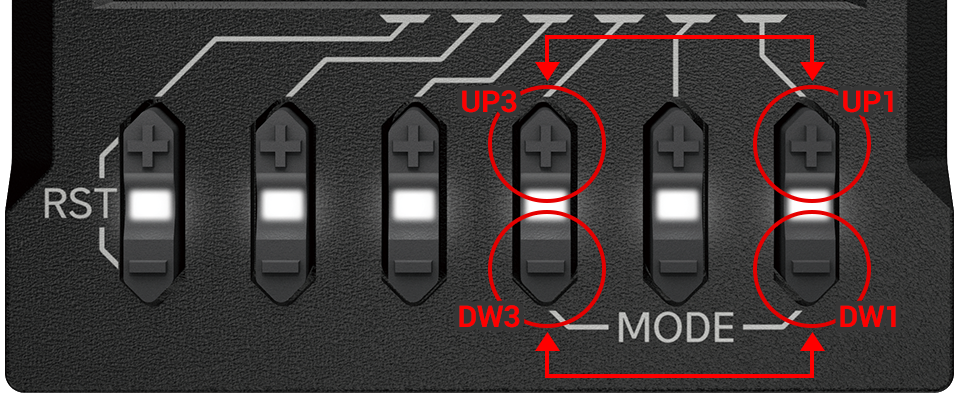

MODEはDW1+DW3またはUP1+UP3を同時押しです。
DW1＋DW3操作時はMODE切替が順方向に進み、UP1＋UP3操作時は逆方向に進みます。

H5CX-□-N

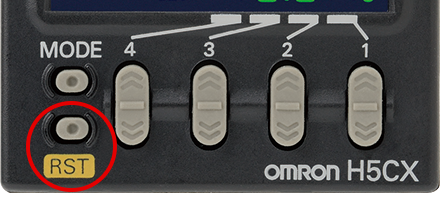

RESETは専用キーです。
キーを押すとすぐにRESETします。
キー周りの壁で誤操作を防止します。

H5CC

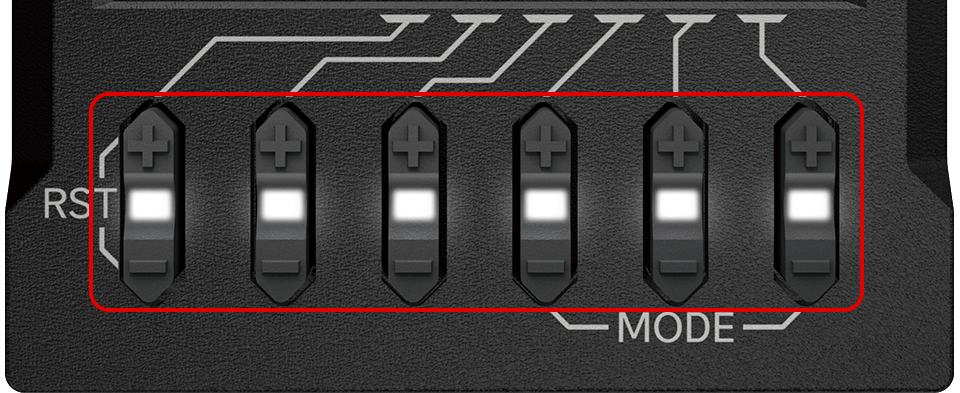

RESETはUP6＋DW6を同時長押しです。
RESETを受け付けるとLEDが点滅し、LED消灯でRESETします。
点滅中にキーを離すとRESETが中断されます。
キーの同時長押しやLEDの視覚的ガイドで誤操作を防止します。

操作の変更点

H5CX-□-N

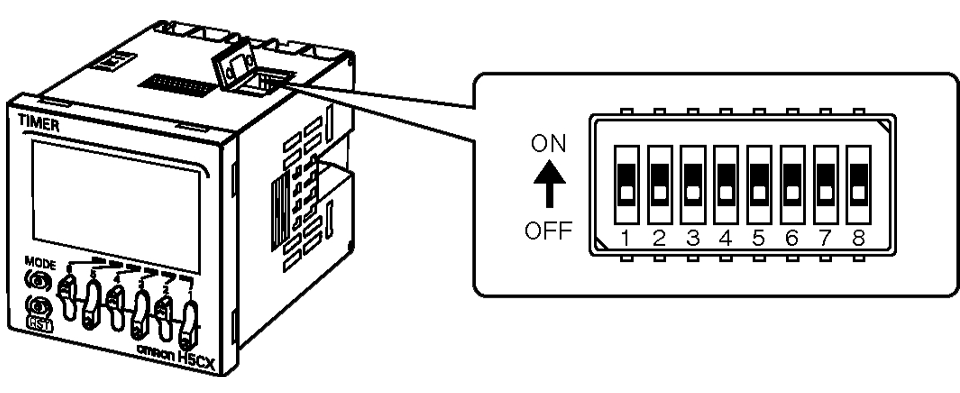

ディップスイッチを使って一部設定ができました。
ディップスイッチで設定し取りつけた後、設定変更する場合は、取り外し作業が必要です。
※形H5CX-L8□にはディップスイッチがありません。

H5CC

ディップスイッチをなくし、全ての設定をキー操作で行えます。
全ての設定をキー操作で行えるため、設定変更する場合の取り外し作業は不要です。

機能の変更点

表示色切替以外は全て継承しています。さらに以下の機能を追加しました。

H5CC

＜タイマの場合＞

出力モード^*
出力反転
インジケータ表示モード
積算稼働時間　警報設定値
積算稼働時間　モニタ値
ソフトウェアバージョン

※出力モードにb-5/C/G/Hが追加されます。

＜ツインタイマの場合＞

出力反転
インジケータ表示モード
積算稼働時間　警報設定値
積算稼働時間　モニタ値
ソフトウェアバージョン

＜2段設定タイプの場合＞

キープロテクトレベル^*
出力反転
インジケータ表示モード
積算稼働時間　警報設定値
積算稼働時間　モニタ値
ソフトウェアバージョン

※ キープロテクトレベルがKP-1～6に変わります。

形式毎の変化点

既存商品との相違点		形H5CX-A-N AC100-240	形H5CC-A AC100-240

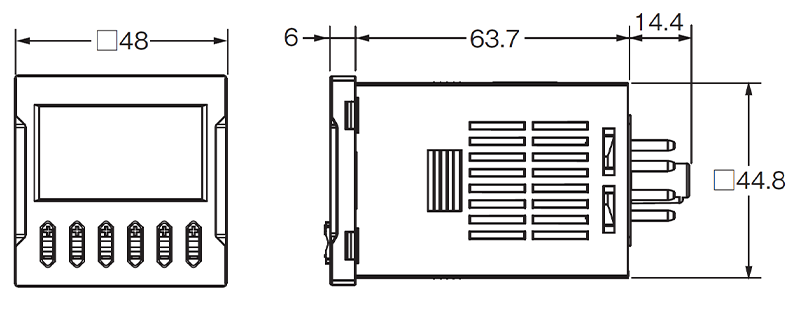

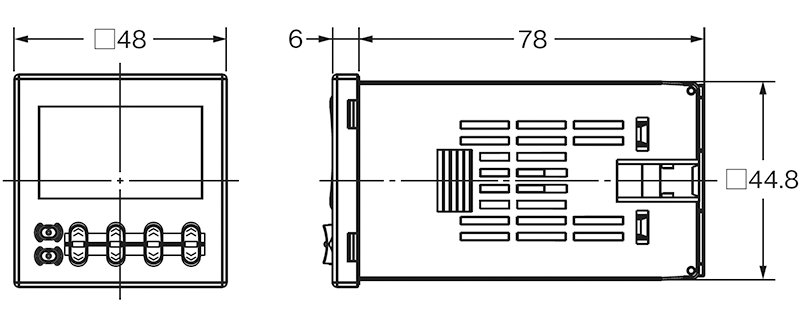

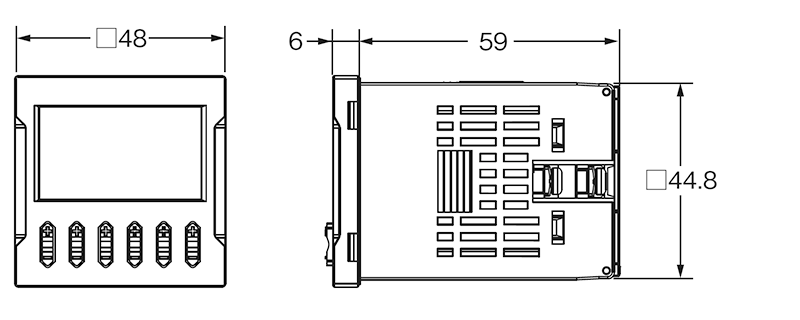

外形寸法			奥行きが78mmから59mmに短胴になります。取りつけ方法は埋込み取りつけ、外部接続はねじ締め端子（M3.5）、取りつけパネルカットサイズは変更ありません。

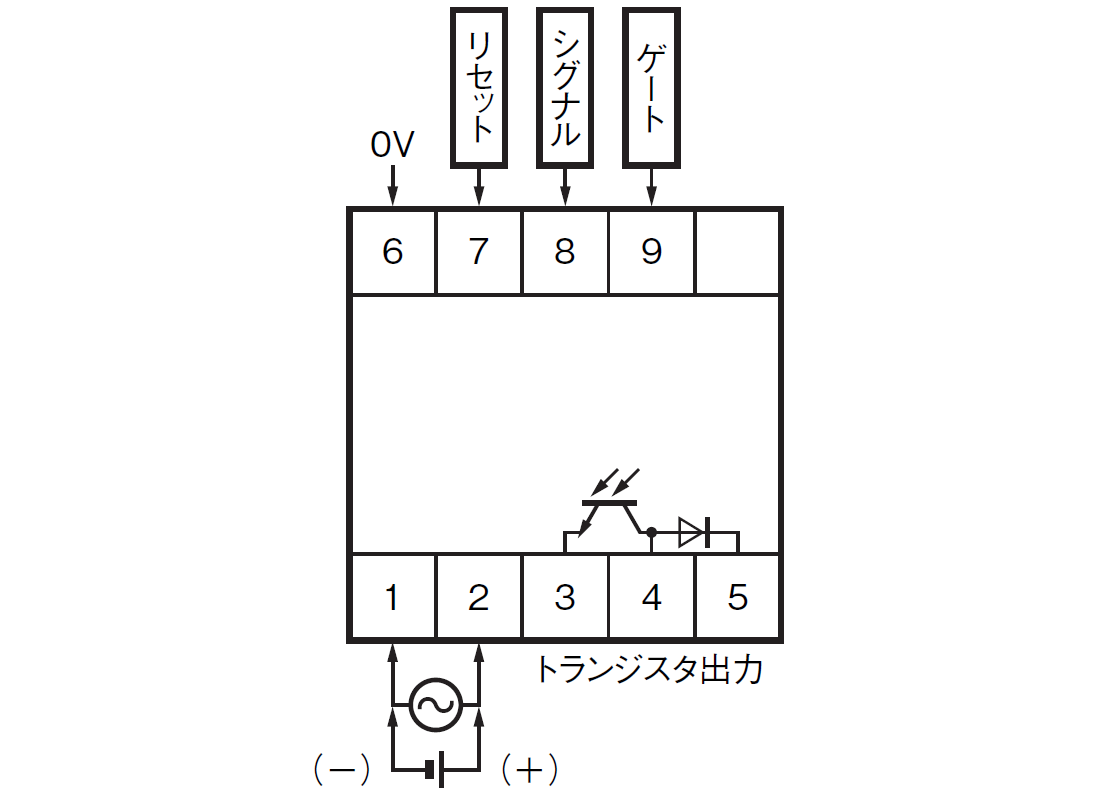

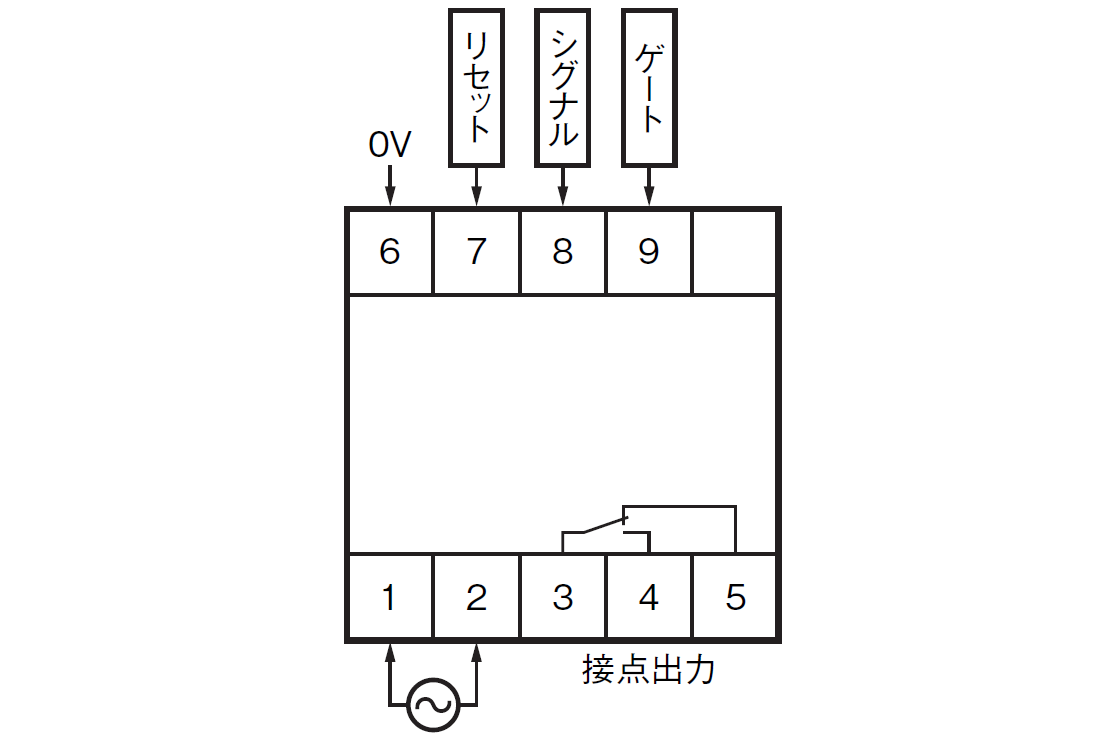

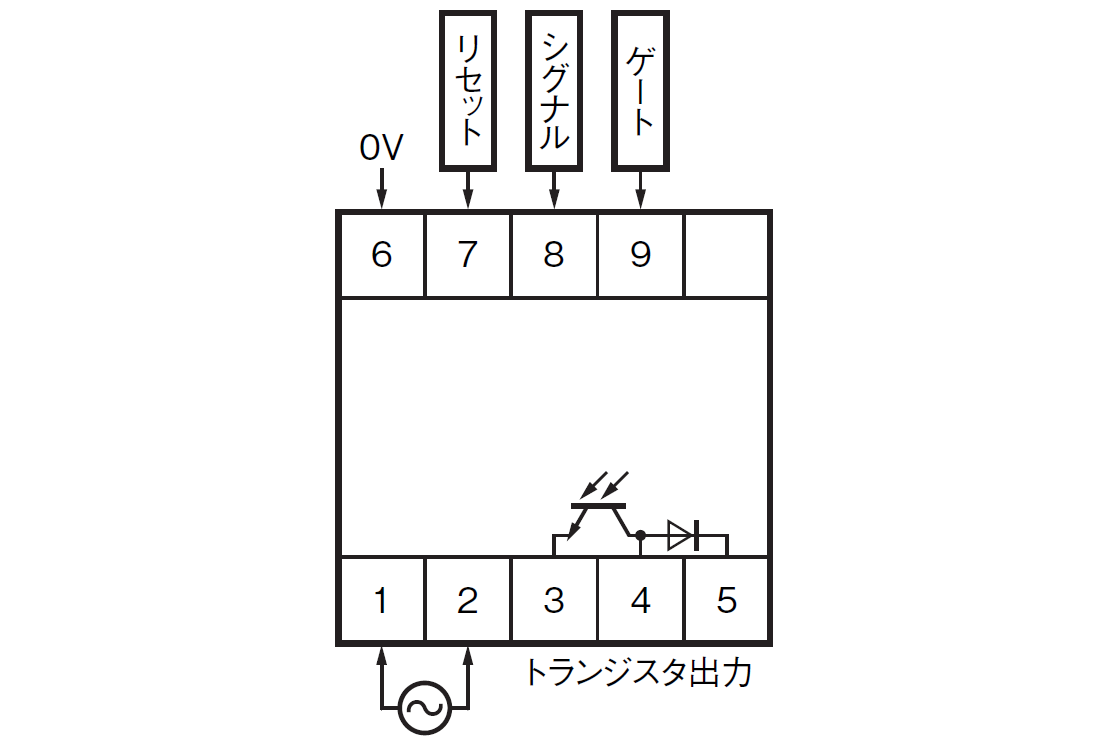

端子配置／配線接続			H5CXから端子配置/配線接続に変更ありません。
定格性能	消費電力	約6.2VA	約6.5VA
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g

既存商品との相違点		形H5CX-AD-N AC24/DC12-24	形H5CC-AD AC24/DC12-48
外形寸法			取りつけ方法は埋込み取りつけ、外部接続はねじ締め端子（M3.5）、取りつけパネルカットサイズは変更ありません。

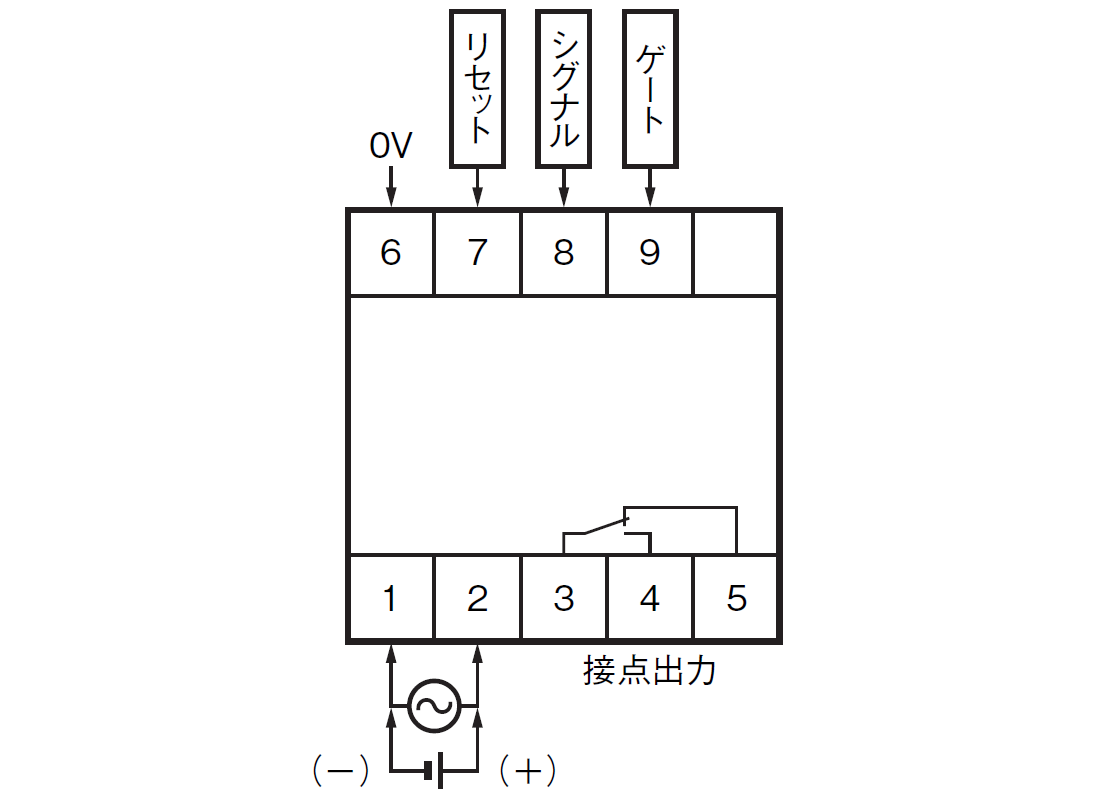

端子配置／配線接続			H5CXから端子配置/配線接続に変更ありません。
定格性能	電源電圧	AC24V 50/60Hz/DC12～24V	AC24V 50/60Hz/DC12～48V
	消費電力	約5.1VA/2.4W	約5.4VA/3.2W
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g

既存商品との相違点		形H5CX-AS-N AC100-240	形H5CC-AS AC100-240
外形寸法			奥行きが78mmから59mmに短胴になります。取りつけ方法は埋込み取りつけ、外部接続はねじ締め端子（M3.5）、取りつけパネルカットサイズは変更ありません。
端子配置／配線接続			H5CXから端子配置/配線接続に変更ありません。
定格性能	消費電力	約6.2VA	約6.5VA
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g

既存商品との相違点		形H5CX-ASD-N AC24/DC12-24	形H5CC-ASD AC24/DC12-48
外形寸法			取りつけ方法は埋込み取りつけ、外部接続はねじ締め端子（M3.5）、取りつけパネルカットサイズは変更ありません。
端子配置／配線接続			H5CXから端子配置/配線接続に変更ありません。
定格性能	電源電圧	AC24V 50/60Hz/DC12～24V	AC24V 50/60Hz/DC12～48V
	消費電力	約5.1VA/2.4W	約5.4VA/3.2W
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g

既存商品との相違点		形H5CX-A11-N AC100-240	形H5CC-A11 AC100-240

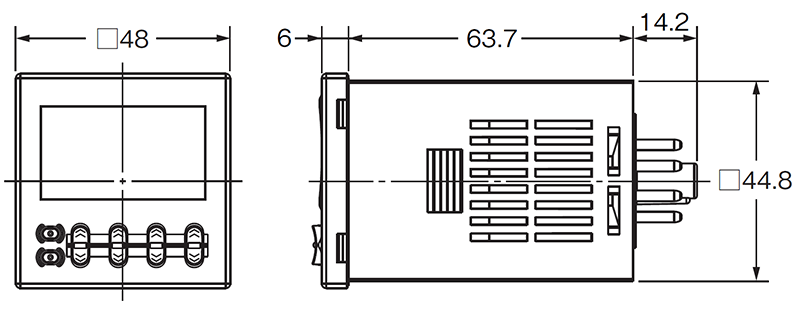

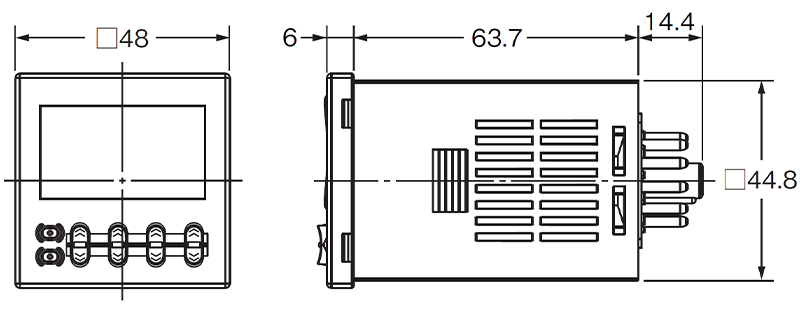

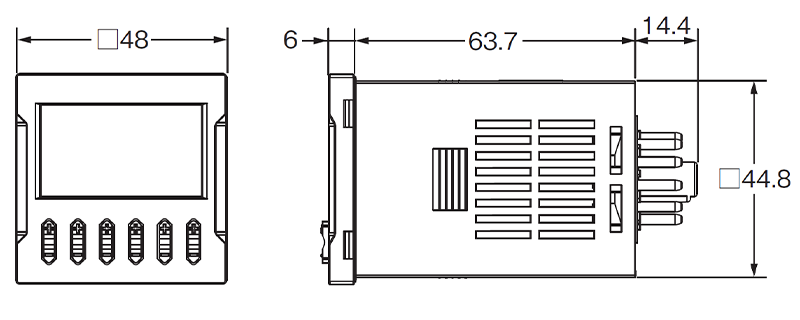

外形寸法			取りつけ方法は表面取りつけ、または埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CXと同じソケットがご使用頂けます。

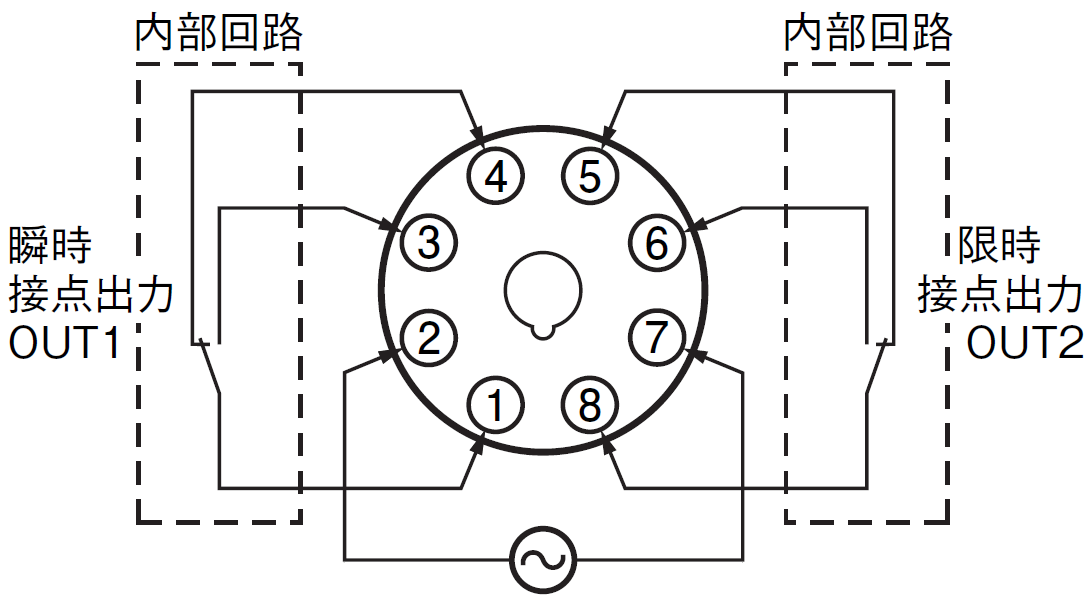

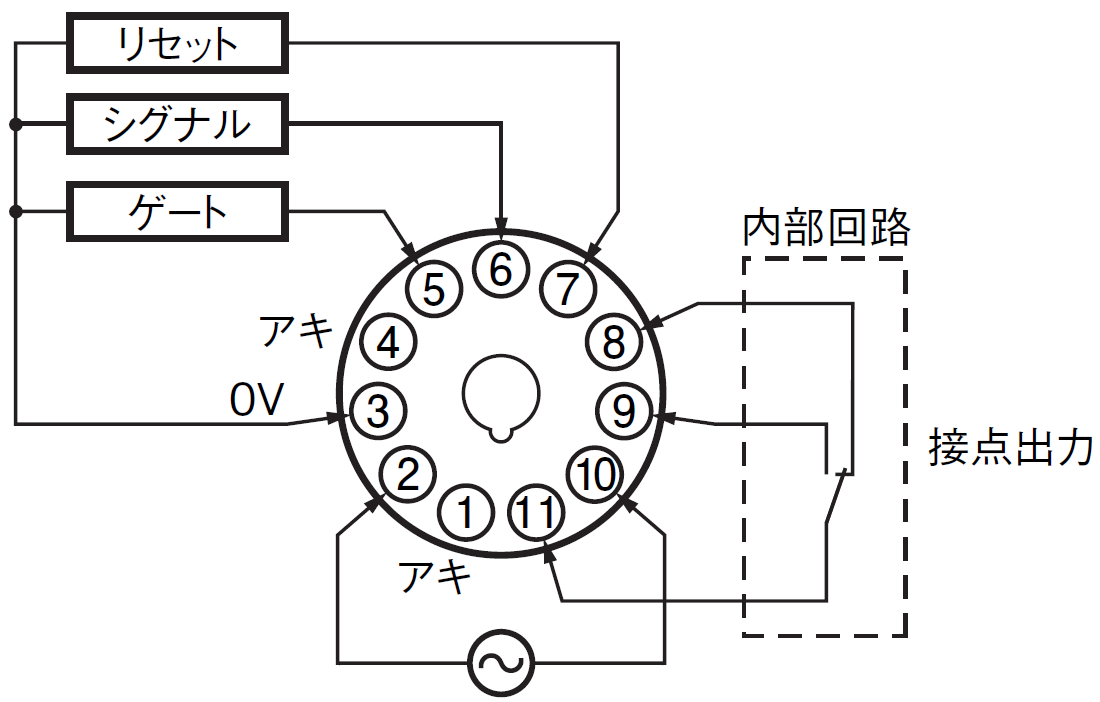

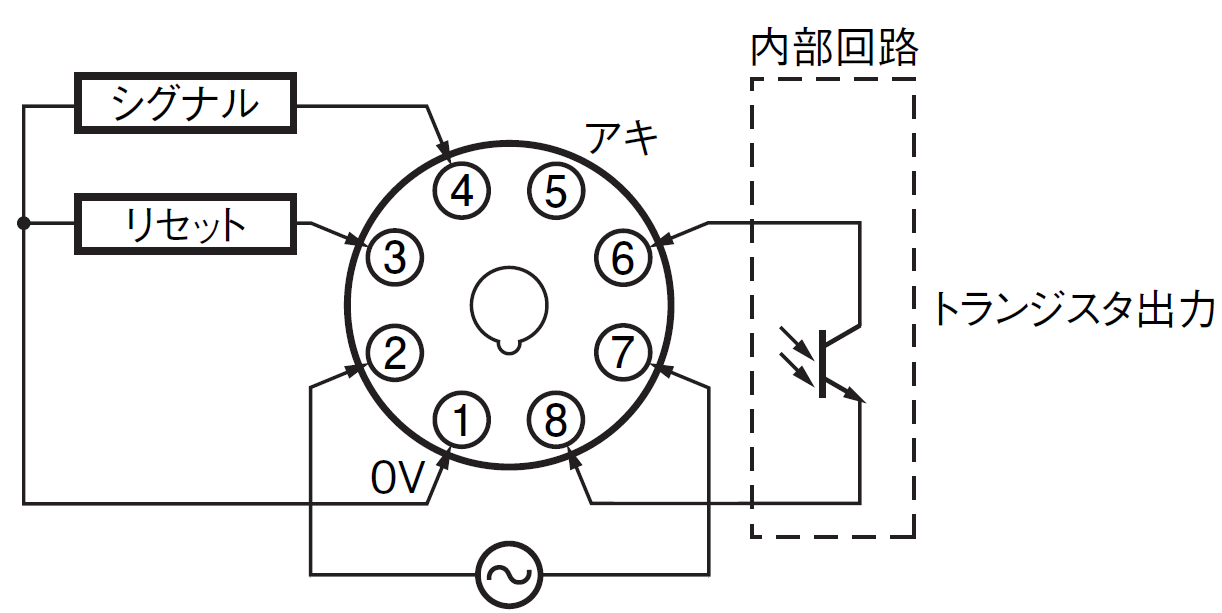

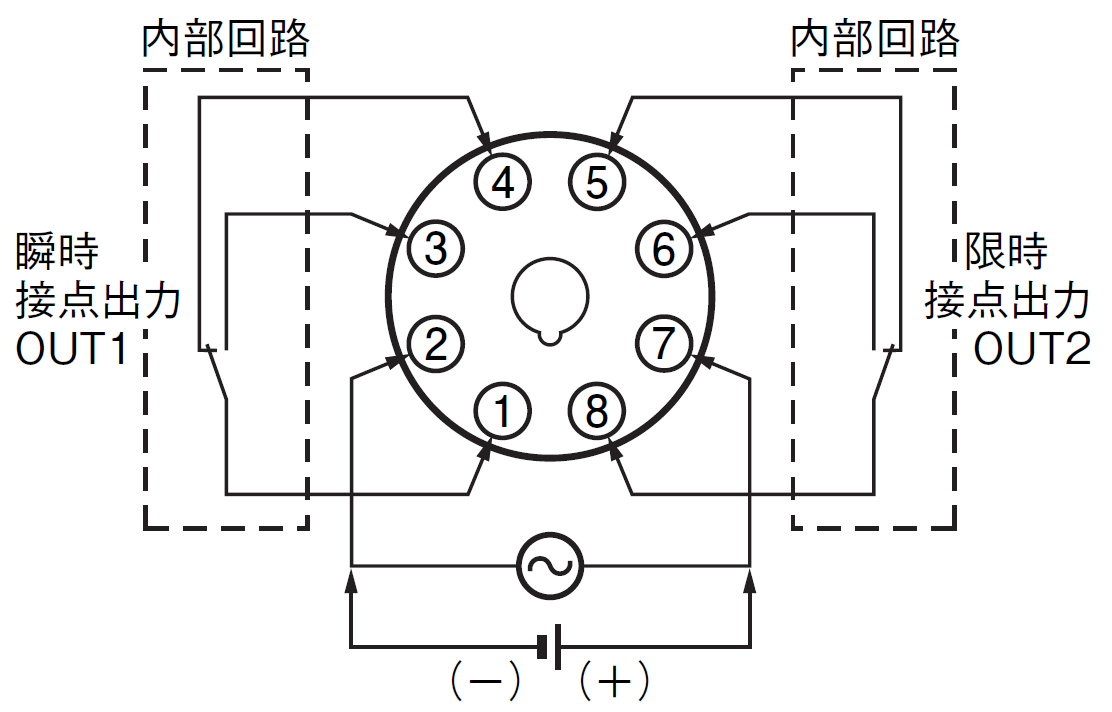

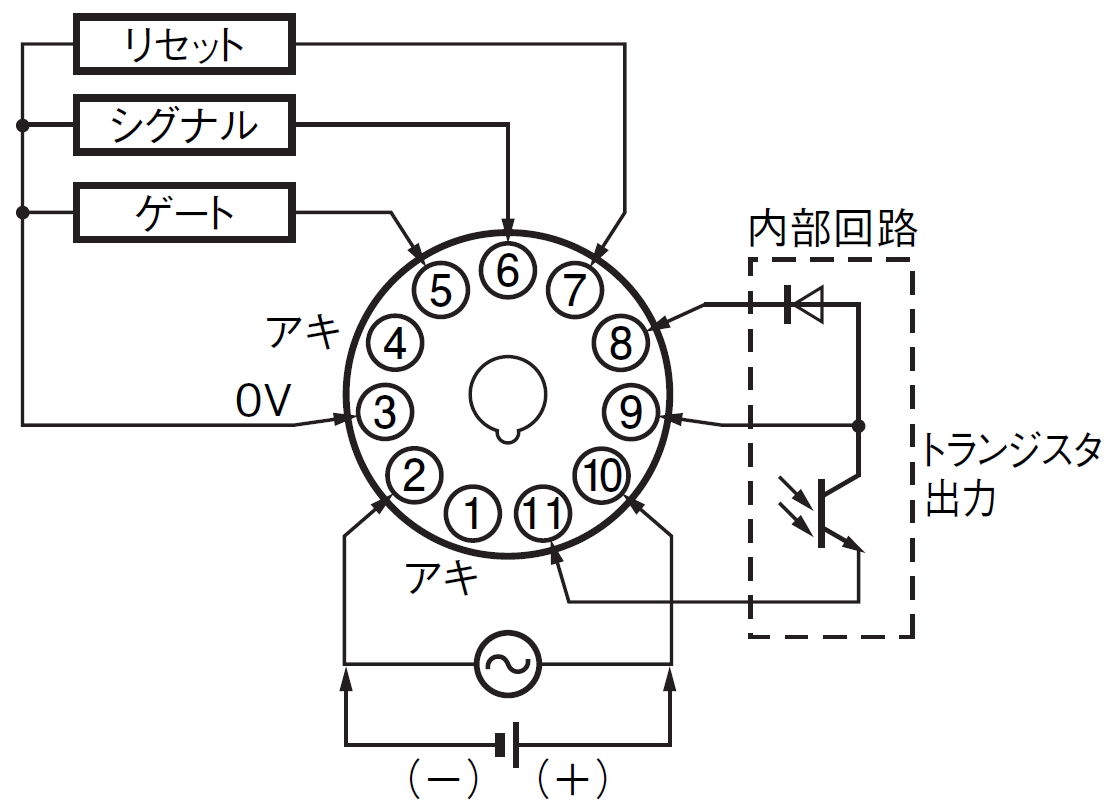

端子配置／配線接続			H5CXから端子配置/配線接続に変更ありません。
定格性能	消費電力	約6.2VA	約6.5VA
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g

既存商品との相違点		形H5CX-A11D-N AC24/DC12-24	形H5CC-A11D AC24/DC12-48
外形寸法			取りつけ方法は表面取りつけ、または埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CXと同じソケットがご使用頂けます。
端子配置／配線接続			H5CXから端子配置/配線接続に変更ありません。
定格性能	電源電圧	AC24V 50/60Hz/DC12～24V	AC24V 50/60Hz/DC12～48V
	消費電力	約5.1VA/2.4W	約5.4VA/3.2W
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g

既存商品との相違点		形H5CX-A11S-N AC100-240	形H5CC-A11S AC100-240
外形寸法			取りつけ方法は表面取りつけ、または埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CXと同じソケットがご使用頂けます。
端子配置／配線接続			H5CXから端子配置/配線接続に変更ありません。
定格性能	消費電力	約6.2VA	約6.5VA
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g

既存商品との相違点		形H5CX-A11SD-N AC24/DC12-24	形H5CC-A11SD AC24/DC12-48
外形寸法			取りつけ方法は表面取りつけ、または埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CXと同じソケットがご使用頂けます。
端子配置／配線接続			H5CXから端子配置/配線接続に変更ありません。
定格性能	電源電圧	AC24V 50/60Hz/DC12～24V	AC24V 50/60Hz/DC12～48V
	消費電力	約5.1VA/2.4W	約5.4VA/3.2W
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g

既存商品との相違点		形H5CX-L8-N AC100-240	形H5CC-L8 AC100-240
外形寸法			取りつけ方法は表面取りつけ、または埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CXと同じソケットがご使用頂けます。

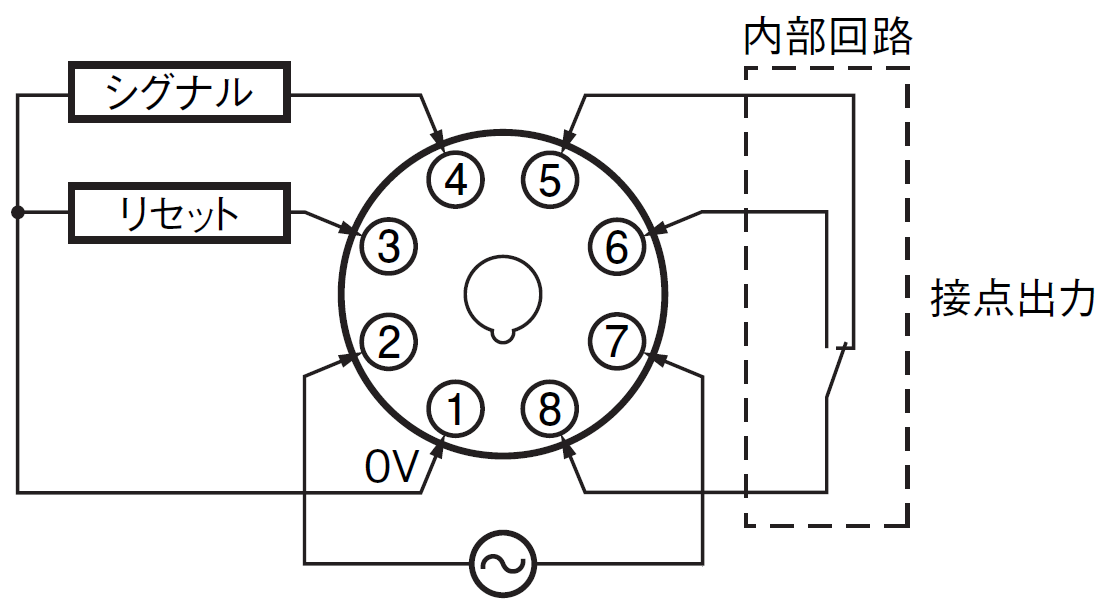

端子配置／配線接続			H5CXから端子配置/配線接続に変更ありません。
定格性能	消費電力	約6.2VA	約6.5VA
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g

既存商品との相違点		形H5CX-L8D-N AC24/DC12-24	形H5CC-L8D AC24/DC12-48
外形寸法			取りつけ方法は表面取りつけ、または埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CXと同じソケットがご使用頂けます。
端子配置／配線接続			H5CXから端子配置/配線接続に変更ありません。
定格性能	電源電圧	AC24V 50/60Hz/DC12～24V	AC24V 50/60Hz/DC12～48V
	消費電力	約5.1VA/2.4W	約5.4VA/3.2W
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g

既存商品との相違点		形H5CX-L8S-N AC100-240	形H5CC-L8S AC100-240
外形寸法			取りつけ方法は表面取りつけ、または埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CXと同じソケットがご使用頂けます。
端子配置／配線接続			H5CXから端子配置/配線接続に変更ありません。
定格性能	消費電力	約6.2VA	約6.5VA
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g

既存商品との相違点		形H5CX-L8SD-N AC24/DC12-24	形H5CC-L8SD AC24/DC12-48
外形寸法			取りつけ方法は表面取りつけ、または埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CXと同じソケットがご使用頂けます。
端子配置／配線接続			H5CXから端子配置/配線接続に変更ありません。
定格性能	電源電圧	AC24V 50/60Hz/DC12～24V	AC24V 50/60Hz/DC12～48V
	消費電力	約5.1VA/2.4W	約5.4VA/3.2W
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g

既存商品との相違点		形H5CX-L8E-N AC100-240	形H5CC-L8E AC100-240
外形寸法			取りつけ方法は表面取りつけ、または埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CXと同じソケットがご使用頂けます。
端子配置／配線接続			H5CXから端子配置/配線接続に変更ありません。
定格性能	消費電力	約6.2VA	約6.5VA
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g

既存商品との相違点		形H5CX-L8ED-N AC24/DC12-24	形H5CC-L8ED AC24/DC12-48
外形寸法			取りつけ方法は表面取りつけ、または埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CXと同じソケットがご使用頂けます。
端子配置／配線接続			H5CXから端子配置/配線接続に変更ありません。
定格性能	電源電圧	AC24V 50/60Hz/DC12～24V	AC24V 50/60Hz/DC12～48V
	消費電力	約5.1VA/2.4W	約5.4VA/3.2W
	桁数	4桁	6桁
	時間レンジ	9.999s（0.001s～） 99.99s（0.01s～） 999.9s（0.1s～） 9999s（1s～） 99min59s（1s～） 999.9min（0.1min～） 9999min（1min～） 99h59min（1min～） 999.9h（0.1h～） 9999h（1h～）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g

既存商品との相違点		形H5CX-BWSD-N DC12-24	H5CC-AWSD AC24/DC12-48

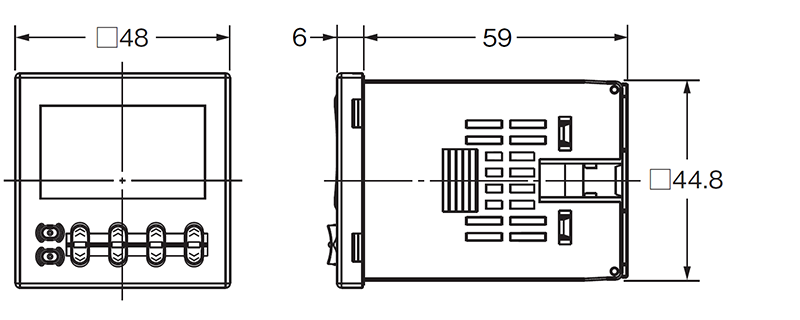

外形寸法			取りつけ方法は埋込み取りつけ、外部接続はねじ締め端子（M3.5）、取りつけパネルカットサイズは変更ありません。

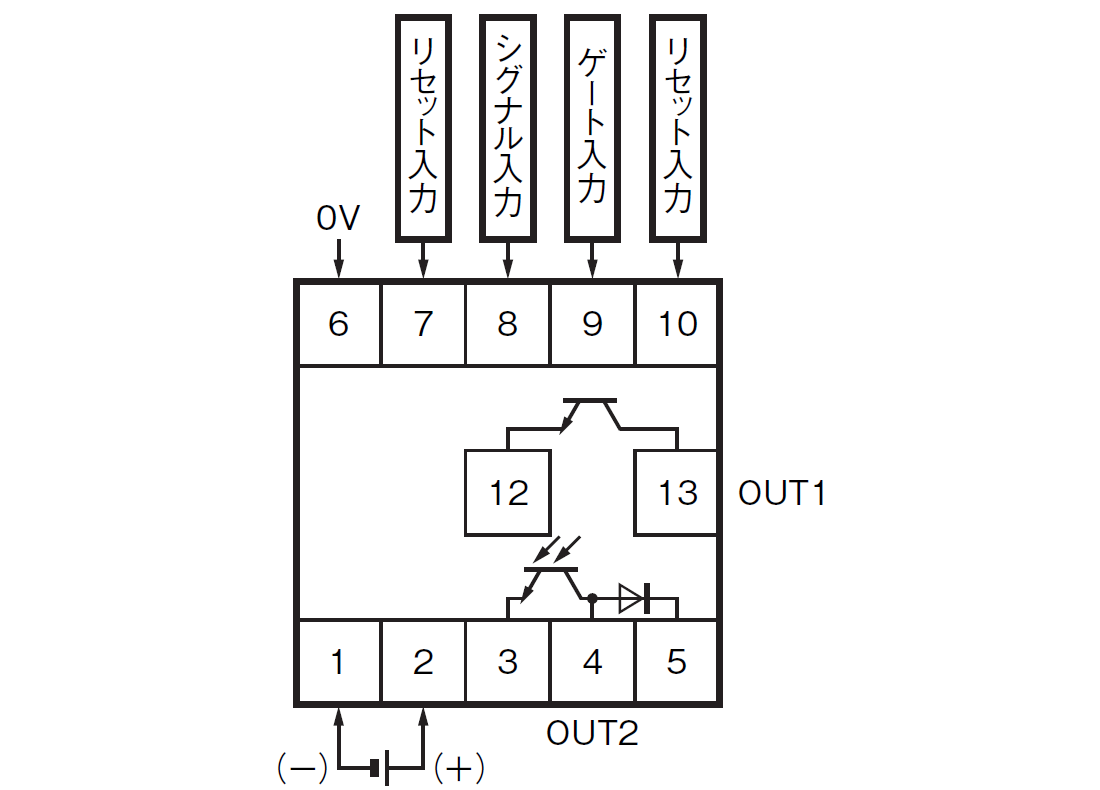

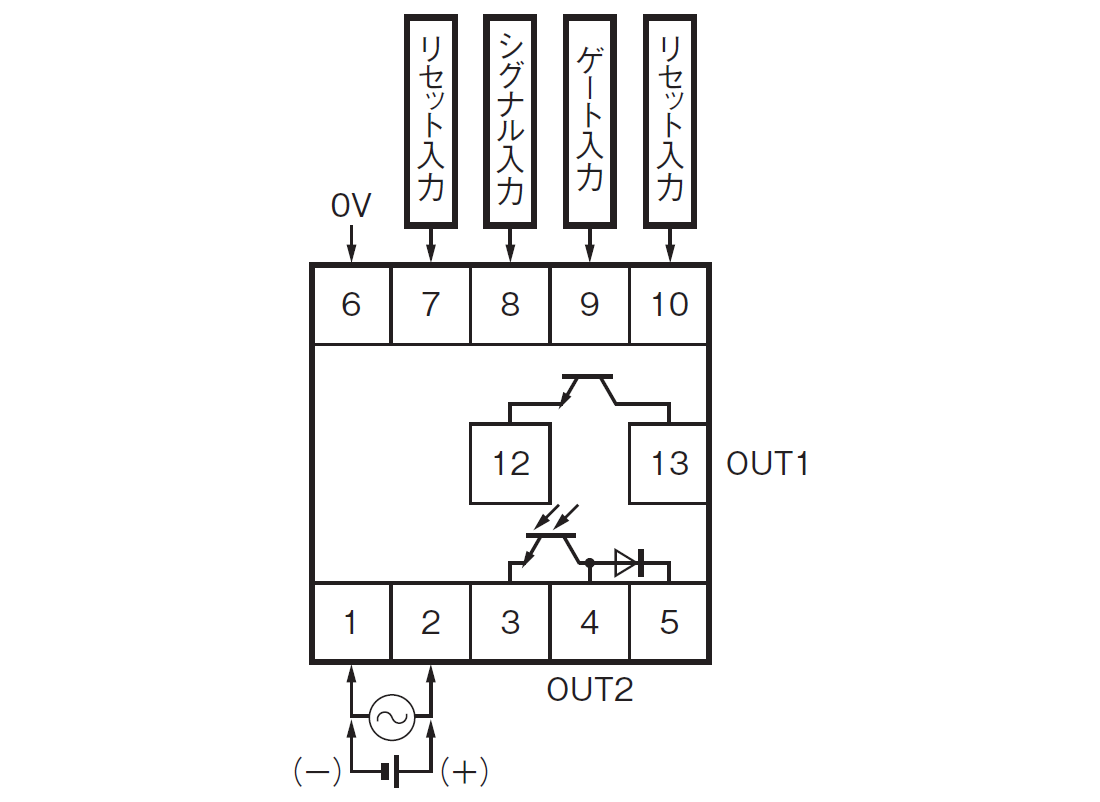

端子配置／配線接続			H5CXから端子配置/配線接続に変更ありません。
定格性能	電源電圧	DC12～24V	AC24V 50/60Hz/DC12～48V
	消費電力	約2.3W	約5.4VA/3.2W
	桁数	6桁	6桁
	時間レンジ	9999.99s（0.01s～） 99h59min59s（1s～） 99999.9min（0.1min～） 99999.9h（0.1h）	999.999s（0.001s～） 9999.99s（0.01s～） 99999.9s（0.1s～） 999999s（1s～） 99h59min59s（1s～） 99999.9min（0.1min～） 999999min（1min～） 9999h59min（1min～） 99999.9h（0.1h～） 999999h（1h～）
	質量	約110g	約120g
