H5CNをお使いのお客様へ

H5CNは、2025年3月末に生産終了を予定しています。 H5CNを、後継機種H5CCに置換いただくために必要な情報をこのページで紹介します。
下記からお使いの形式を選択してください。

シリーズ共通の変化点

設定時の変更点

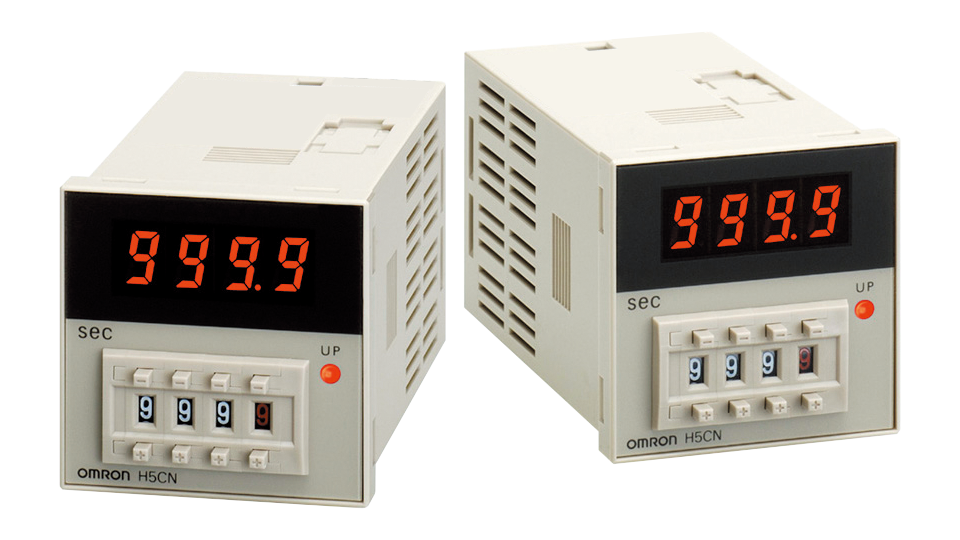

H5CN

H5CNはサムロータリスイッチを採用しています。

H5CC

H5CCの設定変更時は通電が必要になります。

モード設定機能の追加

H5CN

H5CNの加減算タイプ、時間仕様は、形式で指定が必要でした。

積算方向 加算（0からセット値へ増加） 減算（セット値から
0へ減少）		 加算（0から
セット値へ増加）
停電記憶の有無 ―― あり ――
時間仕様 9.999s（0.001s～） ―― ―― ―― 形H5CN-XZNS
99.99s（0.01s～） 形H5CN-XAN 形H5CN-XANM 形H5CN-YAN 形H5CN-XANS
999.9s（0.1s～） 形H5CN-XBN 形H5CN-XBNM 形H5CN-YBN ――
99min59s（1s～）＊1 形H5CN-XCN 形H5CN-XCNM 形H5CN-YCN ――
99h59min（1min～）＊1 形H5CN-XDN 形H5CN-XDNM 形H5CN-YDN ――

＊1. 2桁目の数字表示は、0、1、2、3、4、5･･･5、0となります。

H5CC

H5CCはモード設定で設定可能なため、形式による使い分けが不要になります。
H5CCは工場出荷時、UPモード(加算)、時間仕様は9999.99s(0.01s～)になっています。停電記憶は動作モードに従い自動設定されます。加減算(UP/DOWNモード)、時間仕様はモード設定で変更いただく必要があります。

サイズの変更

奥行きが72.5mmから63.7mmに短縮されます。

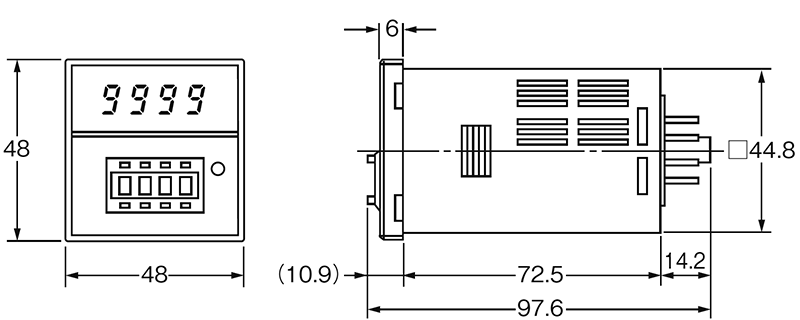

H5CN

奥行きが72.5mm

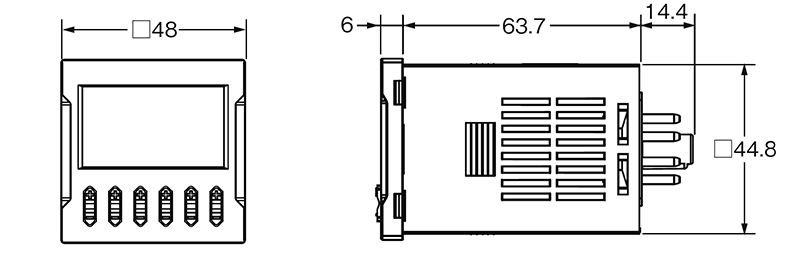

H5CC

奥行きが63.7mm

形式毎の変化点

既存商品との
相違点		 形H5CN-XAN AC100-240 形H5CC-L8 AC100-240
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。

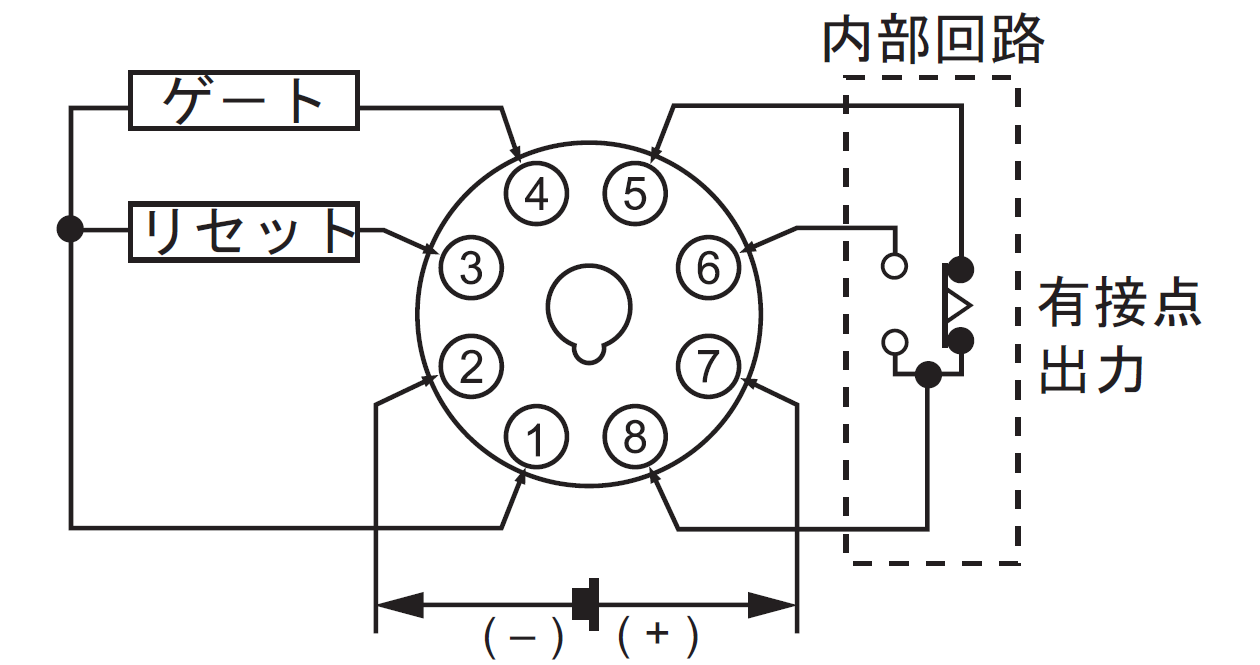

端子配置／

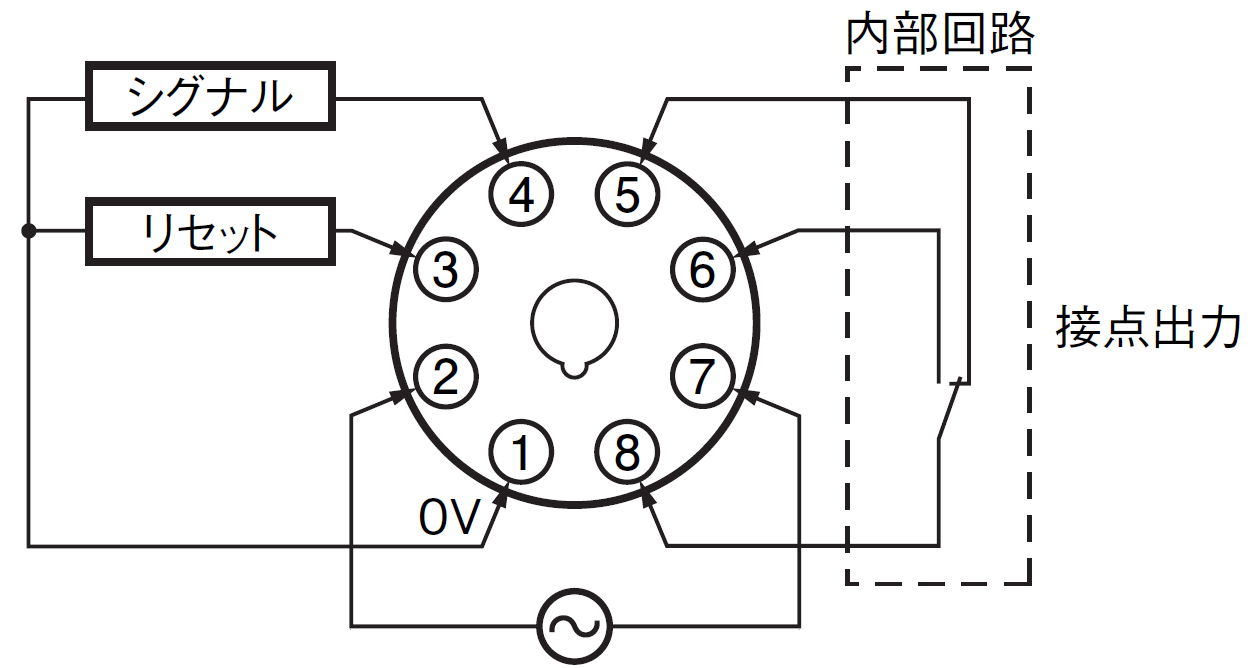

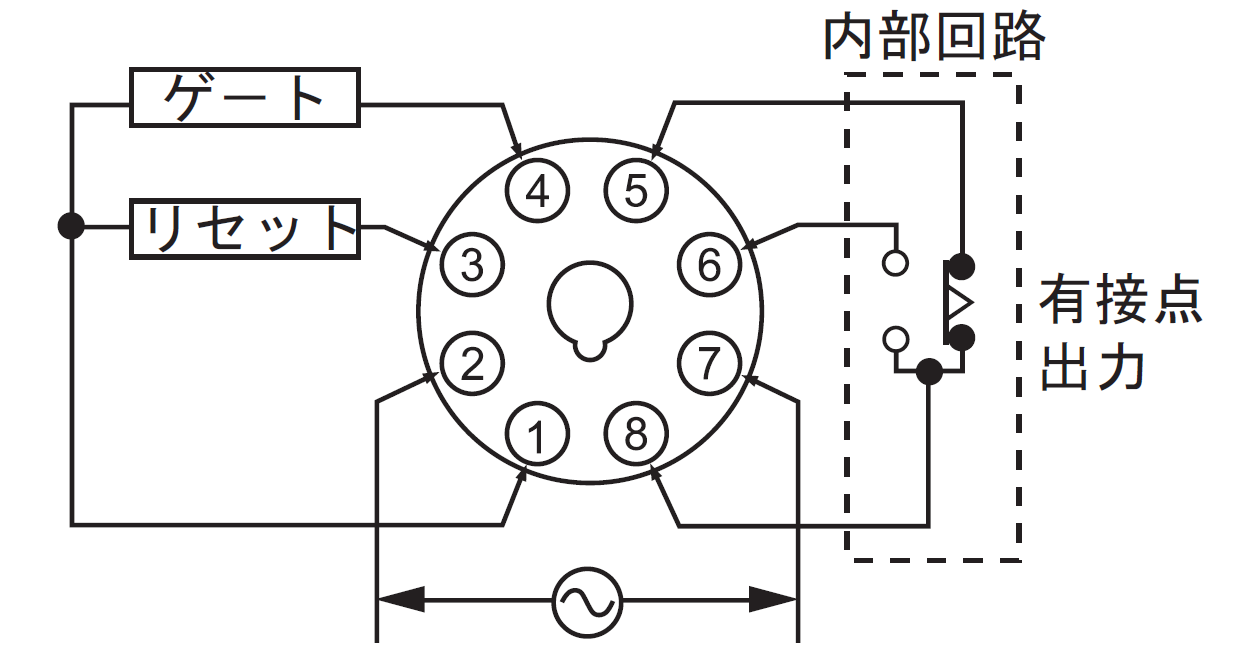

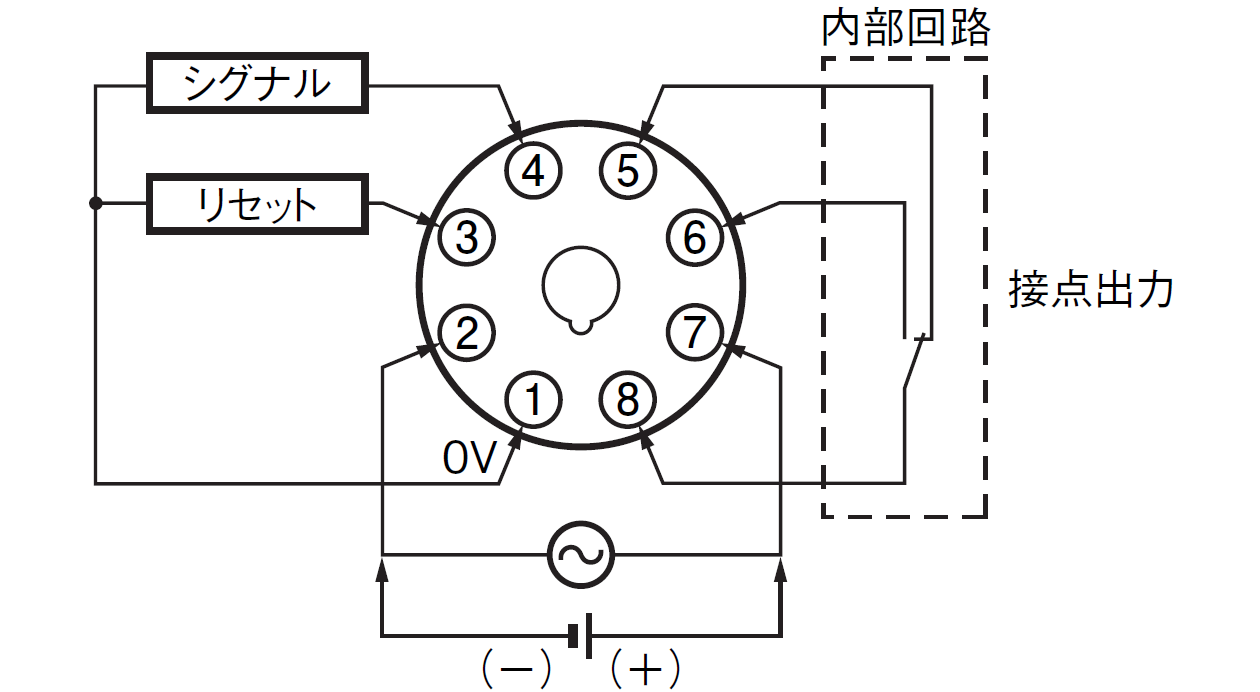

配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとゲートと同一機能となります。
定格
性能		 動作
方式		 加算 加算（UP）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作）
消費
電力		 約12VA 約6.5VA
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 99.99s（0.01s～） 9999.99s（0.01s～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-XANをH5CC-L8で設定する方法

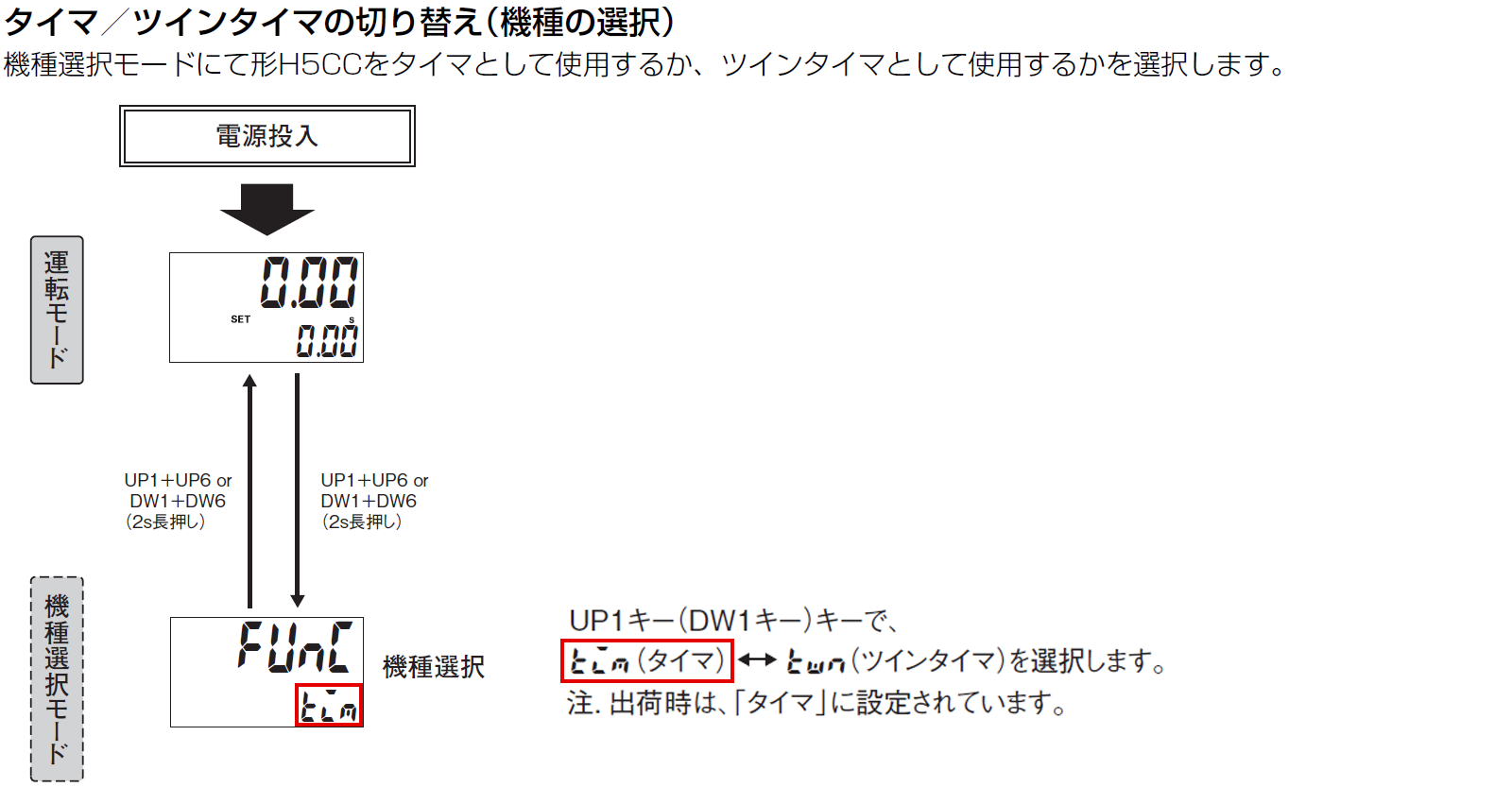

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間を設定

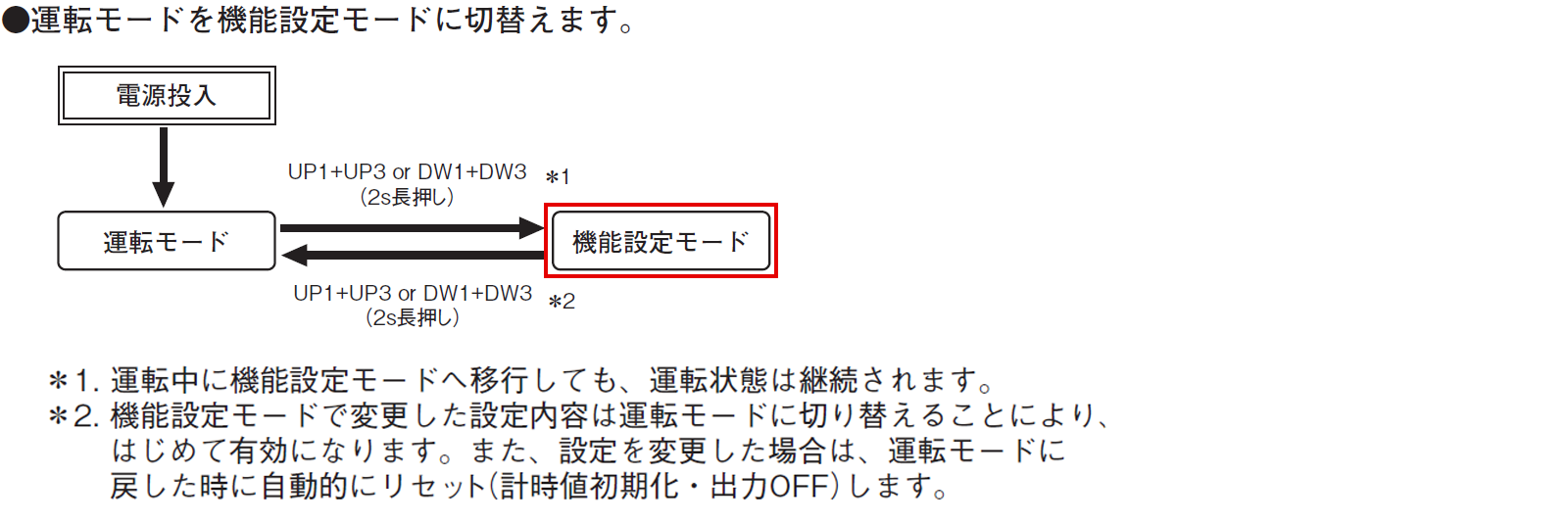

  • 機能設定モードへ移行

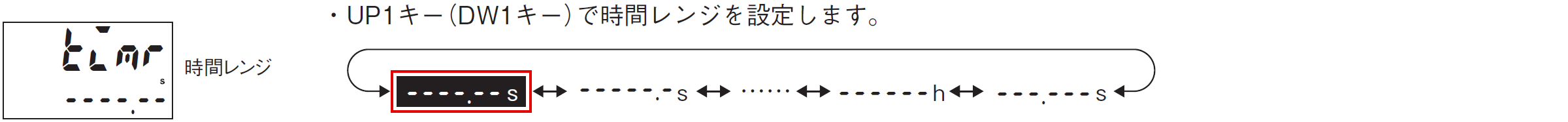

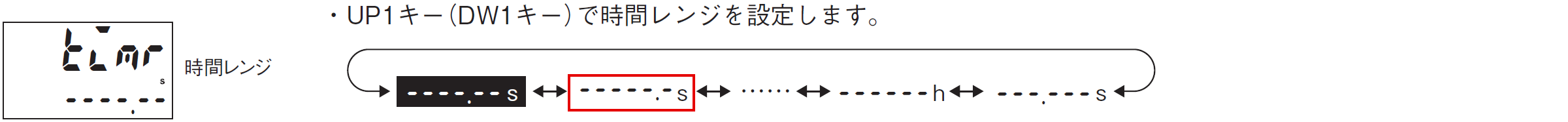

  • 時間レンジ(timr)：”----.--s”を選択。工場出荷時は”----.--s”に設定されており変更は不要です。

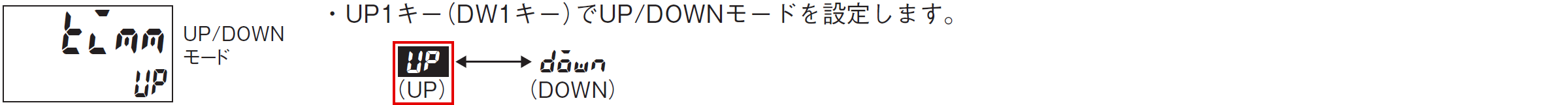

  • UP/DOWNモード(timm)：”UP”を選択。工場出荷時は”UP”に設定されており変更は不要です。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。

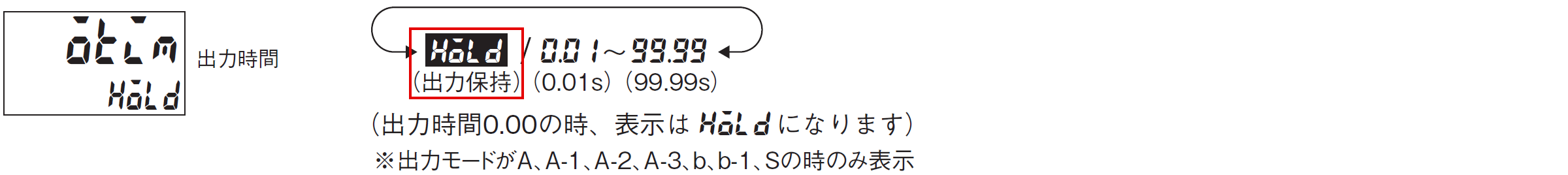

  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。

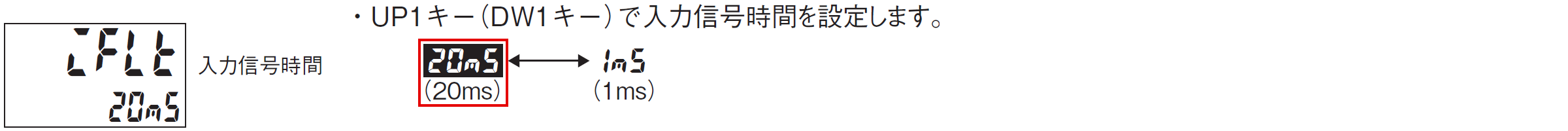

  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-XAN DC12-48 形H5CC-L8D AC24/DC12-48
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとゲートと同一機能となります。
定格
性能		 動作
方式		 加算 加算（UP）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作）
電源
電圧		 DC12～48V AC24V 50/60Hz/DC12～48V
消費
電力		 約2.5W 約5.4VA/3.2W
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 99.99s（0.01s～） 9999.99s（0.01s～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-XANをH5CC-L8Dで設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間を設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”----.--s”を選択。工場出荷時は”----.--s”に設定されており変更は不要です。
  • UP/DOWNモード(timm)：”UP”を選択。工場出荷時は”UP”に設定されており変更は不要です。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-XANM AC100-240 形H5CC-A11 AC100-240
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。

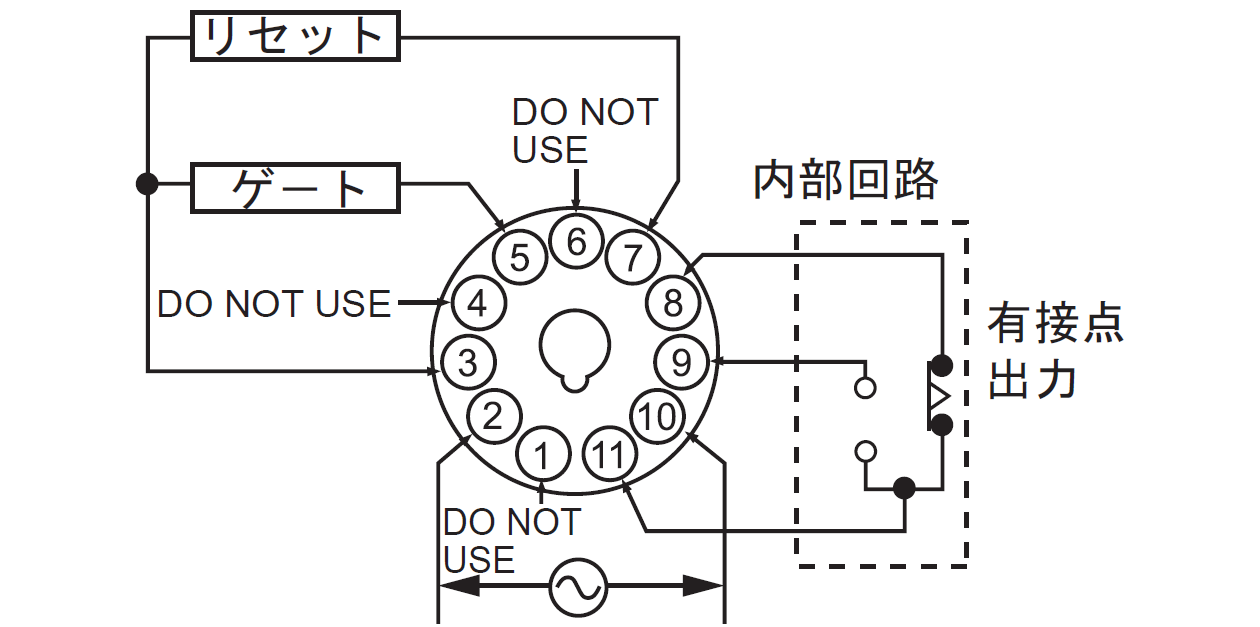

端子配置／

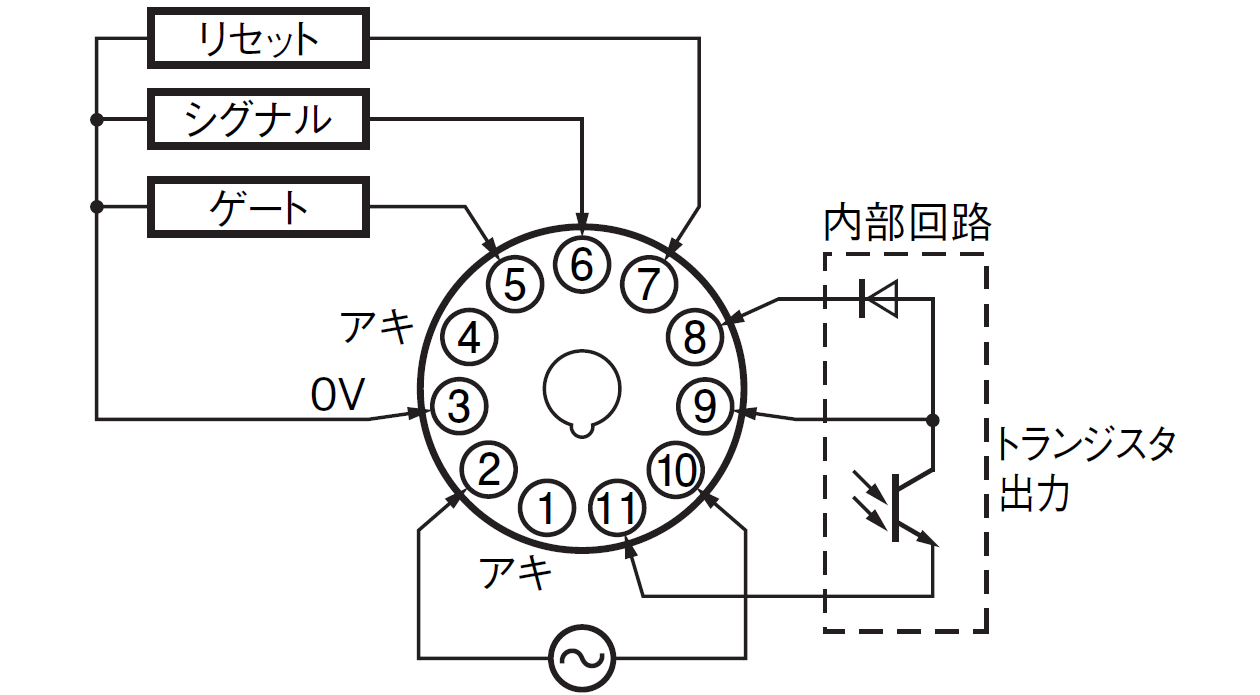

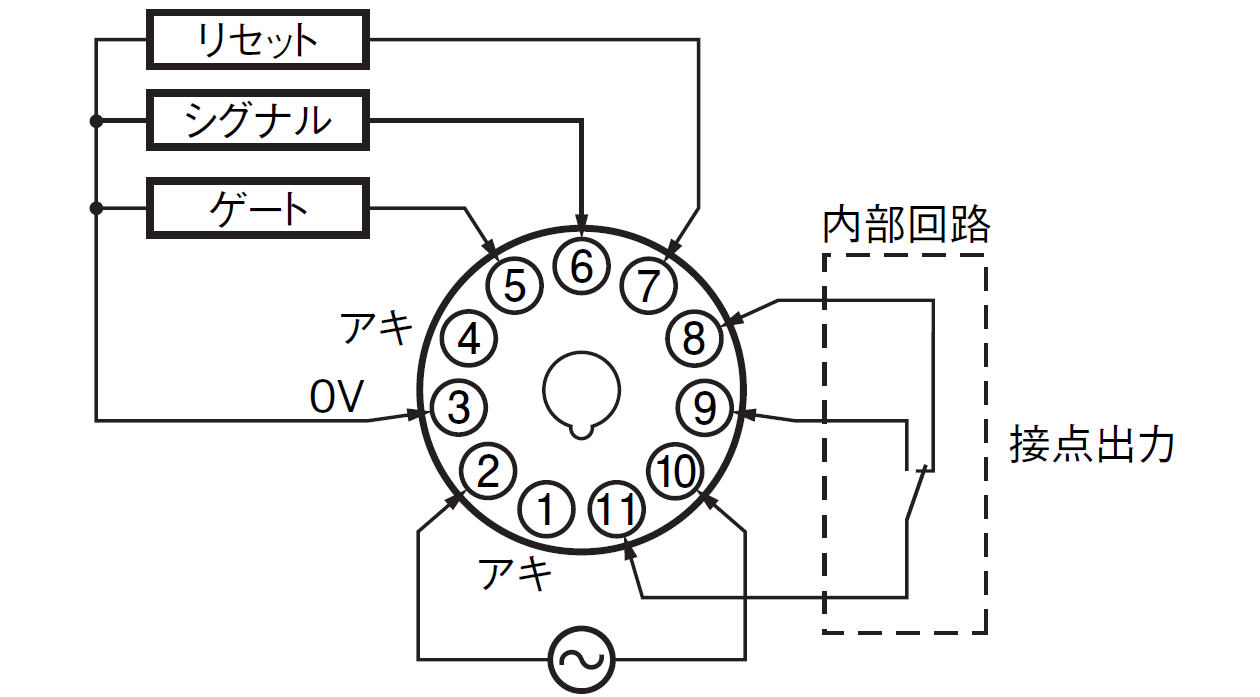

配線接続		 端子番号6にシグナル入力が割り付けられていますのでご注意ください。
定格
性能		 動作
方式		 加算 加算（UP）（設定で選択）
動作
モード		 N（パワーオンディレー） A-3：パワーオンディレー（Ⅱ）
（設定で選択）
入力
方式		 無電圧入力（NPN） 無電圧入力（NPN）/電圧入力（PNP）（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 あり あり（A-3選択で電源保持動作）
消費
電力		 約12VA 約6.5VA
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 99.99s（0.01s～） 9999.99s（0.01s～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-XANMをH5CC-A11で設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間、入力モードを設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”----.--s”を選択。工場出荷時は”----.--s”に設定されており変更は不要です。
  • UP/DOWNモード(timm)：”UP”を選択。工場出荷時は”UP”に設定されており変更は不要です。
  • 出力モード(OUTM)：”A-3”を選択。工場出荷時は”A”に設定されているため、”A-3”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。

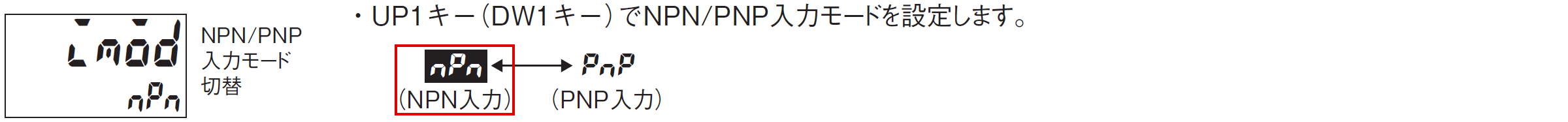

  • 入力モード(imod)：”nPn”を選択。工場出荷時は”nPn”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-XANS AC100-240 形H5CC-L8S AC100-240 形H5CC-A11S AC100-240
本体の色 ライトグレー（5Y7/1） ブラック（N1.5） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。11ピンとなるため、ソケットはP2CF-11(-E)もしくはP3GA-11をご使用下さい。

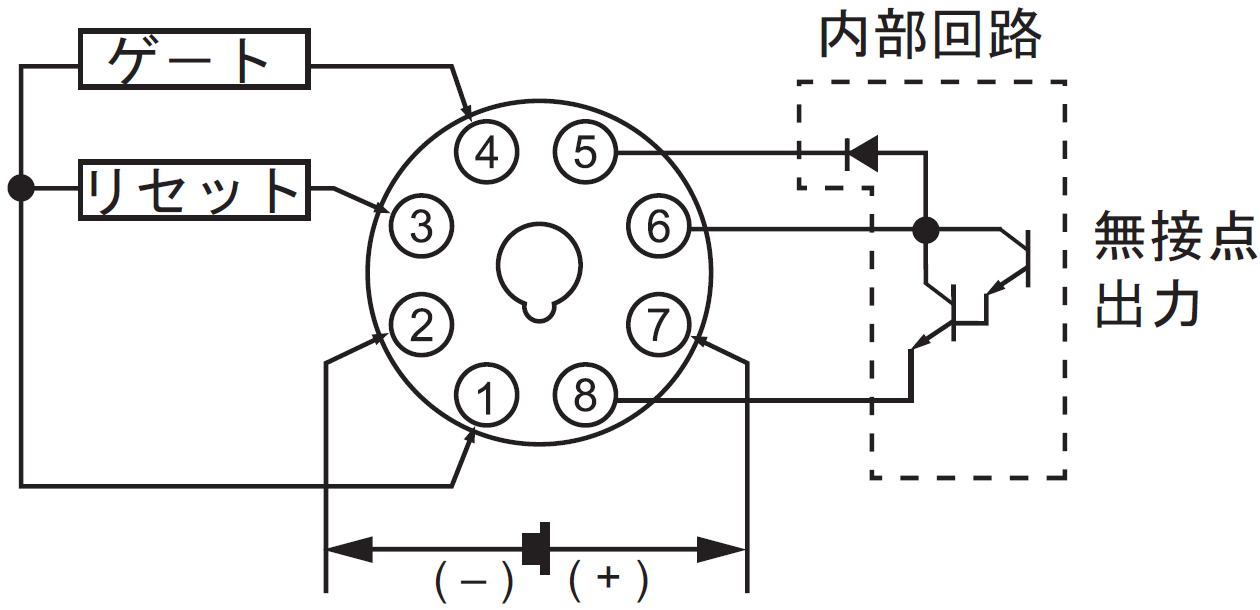

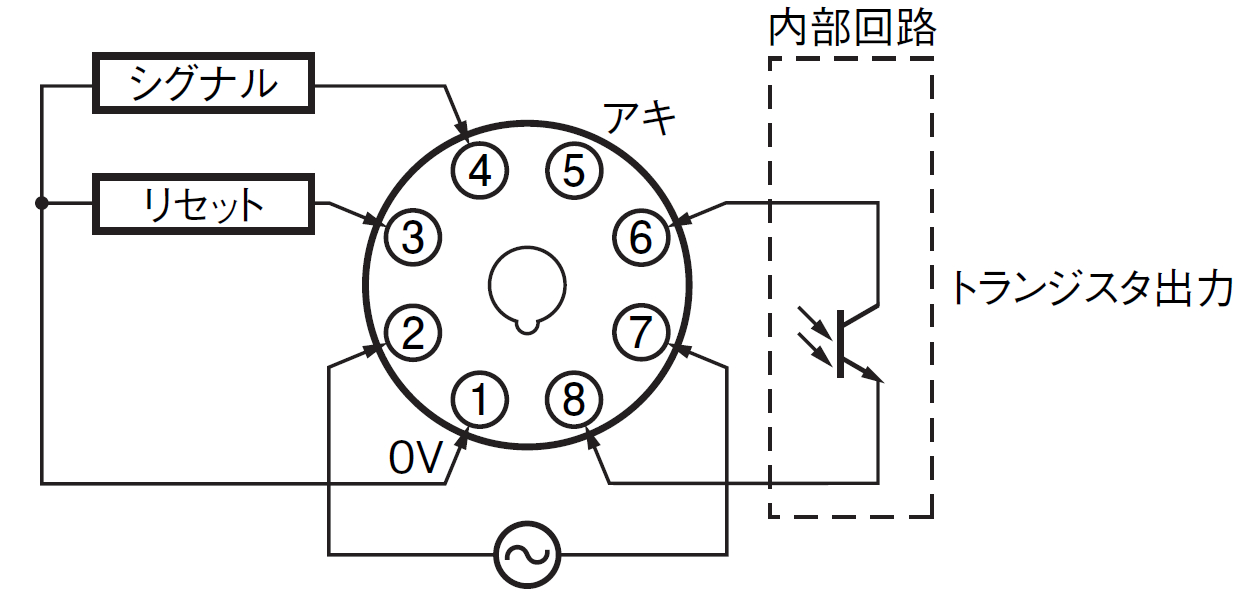

端子配置／

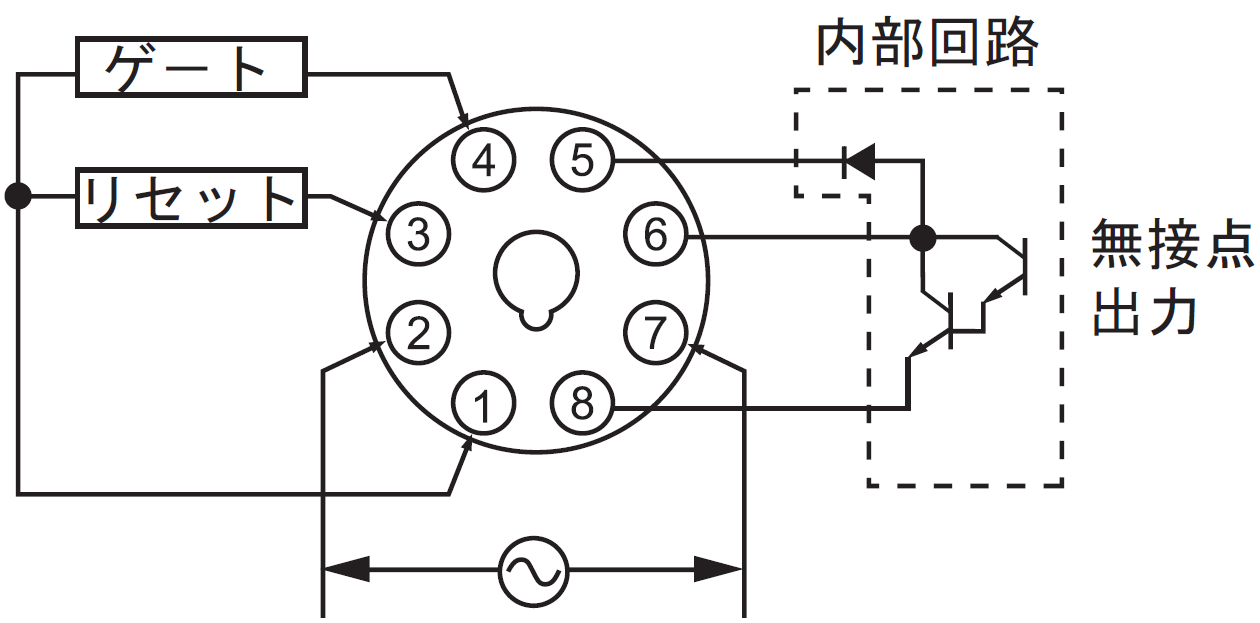

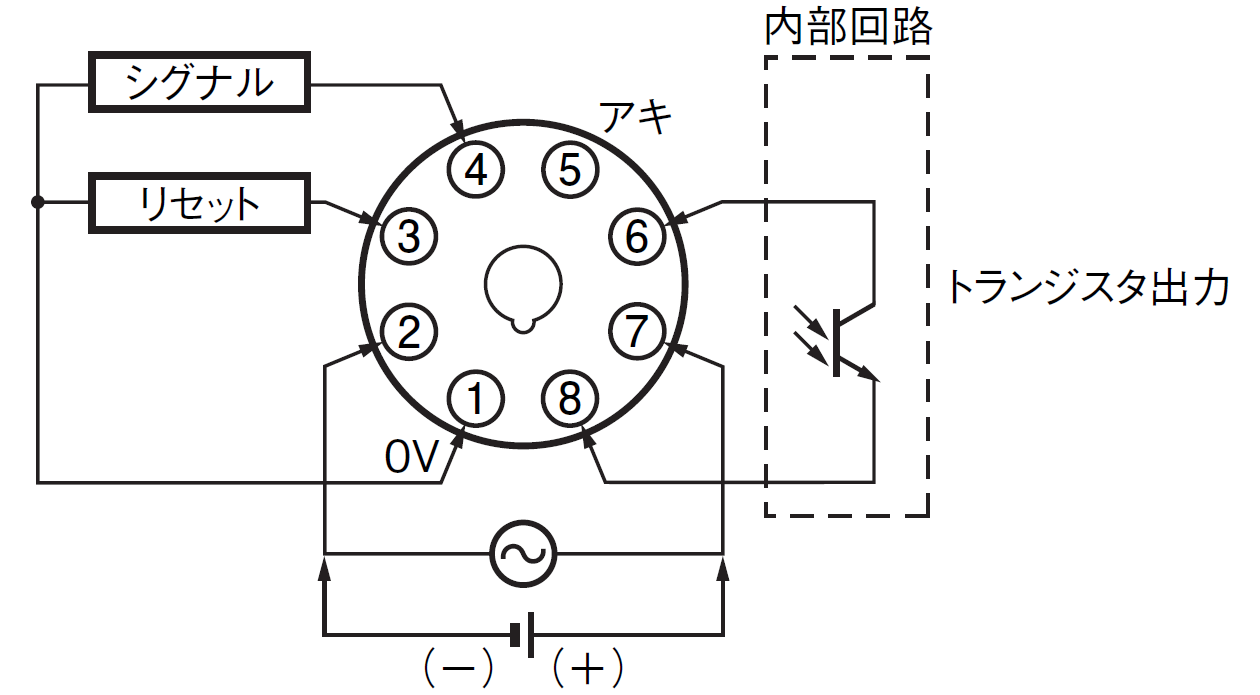

配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとシグナルはゲートと同一機能となります。5番端子に誘導負荷使用時の逆起電圧吸収用ダイオードがありませんので外付けでダイオードをご準備ください。 誘導負荷使用時の逆起電圧吸収用ダイオードが必要な場合、8ピンから11ピンへ変更が必要となります。
定格
性能		 動作
方式		 加算 加算（UP）（設定で選択） 加算（UP）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）		 A-2：パワーオンディレー（Ⅰ）
（設定で選択）
入力
方式		 無電圧入力（NPN） 無電圧入力（NPN）（設定不要） 無電圧入力（NPN）/電圧入力（PNP）（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作） なし（A-2選択で電源リセット動作）
消費
電力		 約12VA 約6.5VA 約6.5VA
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択） 20ms/1ms（設定で選択）
桁数 4桁 6桁 6桁
時間
レンジ		 99.99s（0.01s～） 9999.99s（0.01s～）（設定で選択） 9999.99s（0.01s～）（設定で選択）
制御
出力		 無接点　DC30V max.、 100mA max. 無接点　DC30V max.、 100mA max. 無接点　DC30V max.、 100mA max.
センサ
待ち
時間		 －（規定なし） 250ms以下 250ms以下
質量 約110g 約120g 約120g
操作方法

H5CN-XANSをH5CC-L8S(H5CC-A11S)で設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間、入力モードを設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”----.--s”を選択。工場出荷時は”----.--s”に設定されており変更は不要です。
  • UP/DOWNモード(timm)：”UP”を選択。工場出荷時は”UP”に設定されており変更は不要です。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。

（形H5CC-A11S AC100-240の時のみ）

  • 入力モード(imod)：”nPn”を選択。工場出荷時は”nPn”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-XANS DC12-48 形H5CC-L8SD AC24/DC12-48 形H5CC-A11SD AC24/DC12-48
本体の色 ライトグレー（5Y7/1） ブラック（N1.5） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。11ピンとなるため、ソケットはP2CF-11(-E)もしくはP3GA-11をご使用下さい。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとシグナルはゲートと同一機能となります。5番端子に誘導負荷使用時の逆起電圧吸収用ダイオードがありませんので外付けでダイオードをご準備ください。 誘導負荷使用時の逆起電圧吸収用ダイオードが必要な場合、8ピンから11ピンへ変更が必要となります。
定格
性能		 動作
方式		 加算 加算（UP）（設定で選択） 加算（UP）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）		 A-2：パワーオンディレー（Ⅰ）
（設定で選択）
入力
方式		 無電圧入力（NPN） 無電圧入力（NPN）（設定不要） 無電圧入力（NPN）/電圧入力（PNP）（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作） なし（A-2選択で電源リセット動作）
電源
電圧		 DC12～48V AC24V 50/60Hz/DC12～48V AC24V 50/60Hz/DC12～48V
消費
電力		 約2.5W 約5.4VA/3.2W 約5.4VA/3.2W
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択） 20ms/1ms（設定で選択）
桁数 4桁 6桁 6桁
時間
レンジ		 99.99s（0.01s～） 9999.99s（0.01s～）（設定で選択） 9999.99s（0.01s～）（設定で選択）
制御
出力		 無接点　DC30V max.、 100mA max. 無接点　DC30V max.、 100mA max. 無接点　DC30V max.、 100mA max.
センサ
待ち
時間		 －（規定なし） 250ms以下 250ms以下
質量 約110g 約120g 約120g
操作方法

H5CN-XANSをH5CC-L8SD(H5CC-A11SD)で設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間、入力モードを設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”----.--s”を選択。工場出荷時は”----.--s”に設定されており変更は不要です。
  • UP/DOWNモード(timm)：”UP”を選択。工場出荷時は”UP”に設定されており変更は不要です。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。

（形H5CC-A11SD AC24/DC12-48の時のみ）

  • 入力モード(imod)：”nPn”を選択。工場出荷時は”nPn”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-XZNS AC100-240 形H5CC-L8S AC100-240 形H5CC-A11S AC100-240
本体の色 ライトグレー（5Y7/1） ブラック（N1.5） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。11ピンとなるため、ソケットはP2CF-11(-E)もしくはP3GA-11をご使用下さい。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとシグナルはゲートと同一機能となります。5番端子に誘導負荷使用時の逆起電圧吸収用ダイオードがありませんので外付けでダイオードをご準備ください。 誘導負荷使用時の逆起電圧吸収用ダイオードが必要な場合、8ピンから11ピンへ変更が必要となります。
定格
性能		 動作
方式		 加算 加算（UP）（設定で選択） 加算（UP）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）		 A-2：パワーオンディレー（Ⅰ）
（設定で選択）
入力
方式		 無電圧入力（NPN） 無電圧入力（NPN）（設定不要） 無電圧入力（NPN）/電圧入力（PNP）（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作） なし（A-2選択で電源リセット動作）
消費
電力		 約12VA 約6.5VA 約6.5VA
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択） 20ms/1ms（設定で選択）
桁数 4桁 6桁 6桁
時間
レンジ		 9.999s（0.01s～） 999.999s（0.001s～）（設定で選択） 999.999s（0.001s～）（設定で選択）
制御
出力		 無接点　DC30V max.、 100mA max. 無接点　DC30V max.、 100mA max. 無接点　DC30V max.、 100mA max.
センサ
待ち
時間		 －（規定なし） 250ms以下 250ms以下
質量 約110g 約120g 約120g
操作方法

H5CN-XZNSをH5CC-L8S(H5CC-A11S)で設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間、入力モードを設定
  • 機能設定モードへ移行

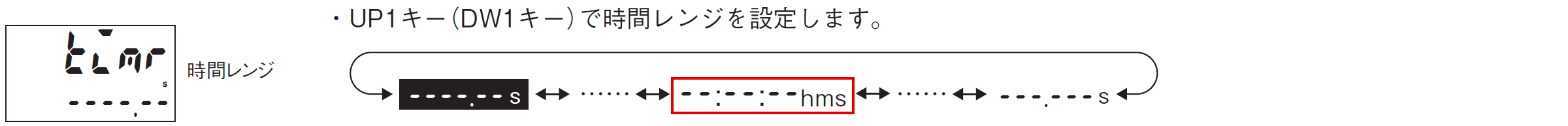

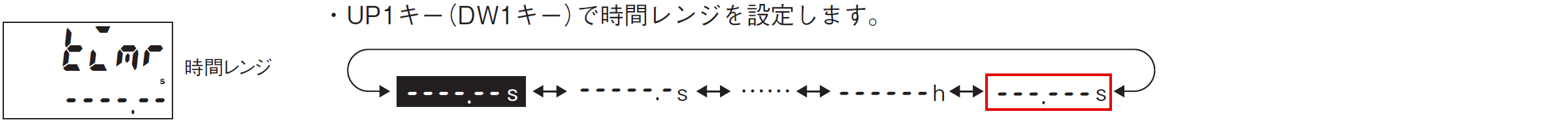

  • 時間レンジ(timr)：”----.---s”を選択。工場出荷時は”----.--s”に設定されているため、”----.---s”に変更してください。
  • UP/DOWNモード(timm)：”UP”を選択。工場出荷時は”UP”に設定されており変更は不要です。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。

（形H5CC-A11S AC100-240の時のみ）

  • 入力モード(imod)：”nPn”を選択。工場出荷時は”nPn”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-XZNS DC12-48 形H5CC-L8SD AC24/DC12-48 形H5CC-A11SD AC24/DC12-48
本体の色 ライトグレー（5Y7/1） ブラック（N1.5） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。11ピンとなるため、ソケットはP2CF-11(-E)もしくはP3GA-11をご使用下さい。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとシグナルはゲートと同一機能となります。5番端子に誘導負荷使用時の逆起電圧吸収用ダイオードがありませんので外付けでダイオードをご準備ください。 誘導負荷使用時の逆起電圧吸収用ダイオードが必要な場合、8ピンから11ピンへ変更が必要となります。
定格
性能		 動作
方式		 加算 加算（UP）（設定で選択） 加算（UP）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）		 A-2：パワーオンディレー（Ⅰ）
（設定で選択）
入力
方式		 無電圧入力（NPN） 無電圧入力（NPN）（設定不要） 無電圧入力（NPN）/電圧入力（PNP）（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作） なし（A-2選択で電源リセット動作）
電源
電圧		 DC12～48V AC24V 50/60Hz/DC12～48V AC24V 50/60Hz/DC12～48V
消費
電力		 約2.5W 約5.4VA/3.2W 約5.4VA/3.2W
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択） 20ms/1ms（設定で選択）
桁数 4桁 6桁 6桁
時間
レンジ		 9.999s（0.01s～） 999.999s（0.001s～）（設定で選択） 999.999s（0.001s～）（設定で選択）
制御
出力		 無接点　DC30V max.、 100mA max. 無接点　DC30V max.、 100mA max. 無接点　DC30V max.、 100mA max.
センサ
待ち
時間		 －（規定なし） 250ms以下 250ms以下
質量 約110g 約120g 約120g
操作方法

H5CN-XZNSをH5CC-L8SD(H5CC-A11SD)で設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間、入力モードを設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”----.---s”を選択。工場出荷時は”----.--s”に設定されているため、”----.---s”に変更してください。
  • UP/DOWNモード(timm)：”UP”を選択。工場出荷時は”UP”に設定されており変更は不要です。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。

（形H5CC-A11SD AC24/DC12-48の時のみ）

  • 入力モード(imod)：”nPn”を選択。工場出荷時は”nPn”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-XBN AC100-240 形H5CC-L8 AC100-240
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとゲートと同一機能となります。
定格
性能		 動作
方式		 加算 加算（UP）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作）
消費
電力		 約12VA 約6.5VA
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 999.9s（0.1s～） 99999.9s（0.1s～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-XBNをH5CC-L8で設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間を設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”-----.-s”を選択。工場出荷時は”----.--s”に設定されているため、”-----.-s”に変更してください。
  • UP/DOWNモード(timm)：”UP”を選択。工場出荷時は”UP”に設定されており変更は不要です。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-XBN DC12-48 形H5CC-L8D AC24/DC12-48
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとゲートと同一機能となります。
定格
性能		 動作
方式		 加算 加算（UP）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作）
電源
電圧		 DC12～48V AC24V 50/60Hz/DC12～48V
消費
電力		 約2.5W 約5.4VA/3.2W
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 999.9s（0.1s～） 99999.9s（0.1s～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-XBNをH5CC-L8Dで設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間を設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”-----.-s”を選択。工場出荷時は”----.--s”に設定されているため、”-----.-s”に変更してください。
  • UP/DOWNモード(timm)：”UP”を選択。工場出荷時は”UP”に設定されており変更は不要です。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-XBNM AC100-240 形H5CC-A11 AC100-240
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 端子番号6にシグナル入力が割り付けられていますのでご注意ください。
定格
性能		 動作
方式		 加算 加算（UP）（設定で選択）
動作
モード		 N（パワーオンディレー） A-3：パワーオンディレー（Ⅱ）
（設定で選択）
入力
方式		 無電圧入力（NPN） 無電圧入力（NPN）/電圧入力（PNP）（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 あり あり（A-3選択で電源保持動作）
消費
電力		 約12VA 約6.5VA
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 999.9s（0.1s～） 99999.9s（0.1s～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-XBNMをH5CC-A11で設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間、入力モードを設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”-----.-s”を選択。工場出荷時は”----.--s”に設定されているため、”-----.-s”に変更してください。
  • UP/DOWNモード(timm)：”UP”を選択。工場出荷時は”UP”に設定されており変更は不要です。
  • 出力モード(OUTM)：”A-3”を選択。工場出荷時は”A”に設定されているため、”A-3”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
  • 入力モード(imod)：”nPn”を選択。工場出荷時は”nPn”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-XCN AC100-240 形H5CC-L8 AC100-240
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとゲートと同一機能となります。
定格
性能		 動作
方式		 加算 加算（UP）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作）
消費
電力		 約12VA 約6.5VA
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 99min59s（1s～） 99h59min59s（1s～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-XCNをH5CC-L8で設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間を設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”--:--:--hms”を選択。工場出荷時は”----.--s”に設定されているため、”--:--:--hms”に変更してください。
  • UP/DOWNモード(timm)：”UP”を選択。工場出荷時は”UP”に設定されており変更は不要です。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-XCN DC12-48 形H5CC-L8D AC24/DC12-48
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとゲートと同一機能となります。
定格
性能		 動作
方式		 加算 加算（UP）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作）
電源
電圧		 DC12～48V AC24V 50/60Hz/DC12～48V
消費
電力		 約2.5W 約5.4VA/3.2W
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 99min59s（1s～） 99h59min59s（1s～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-XCNをH5CC-L8Dで設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間を設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”--:--:--hms”を選択。工場出荷時は”----.--s”に設定されているため、”--:--:--hms”に変更してください。
  • UP/DOWNモード(timm)：”UP”を選択。工場出荷時は”UP”に設定されており変更は不要です。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-XCNM AC100-240 形H5CC-A11 AC100-240
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 端子番号6にシグナル入力が割り付けられていますのでご注意ください。
定格
性能		 動作
方式		 加算 加算（UP）（設定で選択）
動作
モード		 N（パワーオンディレー） A-3：パワーオンディレー（Ⅱ）
（設定で選択）
入力
方式		 無電圧入力（NPN） 無電圧入力（NPN）/電圧入力（PNP）（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 あり あり（A-3選択で電源保持動作）
消費
電力		 約12VA 約6.5VA
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 99min59s（1s～） 99h59min59s（1s～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-XCNMをH5CC-A11で設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間、入力モードを設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”--:--:--hms”を選択。工場出荷時は”----.--s”に設定されているため、”--:--:--hms”に変更してください。
  • UP/DOWNモード(timm)：”UP”を選択。工場出荷時は”UP”に設定されており変更は不要です。
  • 出力モード(OUTM)：”A-3”を選択。工場出荷時は”A”に設定されているため、”A-3”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
  • 入力モード(imod)：”nPn”を選択。工場出荷時は”nPn”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-XDN AC100-240 形H5CC-L8 AC100-240
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとゲートと同一機能となります。
定格
性能		 動作
方式		 加算 加算（UP）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作）
消費
電力		 約12VA 約6.5VA
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 99h59min（1min～） 9999h59min（1min～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-XDNをH5CC-L8で設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間を設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”----:--hm”を選択。工場出荷時は”----.--s”に設定されているため、”----:--hm”に変更してください。
  • UP/DOWNモード(timm)：”UP”を選択。工場出荷時は”UP”に設定されており変更は不要です。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-XDN DC12-48 形H5CC-L8D AC24/DC12-48
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとゲートと同一機能となります。
定格
性能		 動作
方式		 加算 加算（UP）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作）
電源
電圧		 DC12～48V AC24V 50/60Hz/DC12～48V
消費
電力		 約2.5W 約5.4VA/3.2W
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 99h59min（1min～） 9999h59min（1min～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-XDNをH5CC-L8Dで設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間を設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”----:--hm”を選択。工場出荷時は”----.--s”に設定されているため、”----:--hm”に変更してください。
  • UP/DOWNモード(timm)：”UP”を選択。工場出荷時は”UP”に設定されており変更は不要です。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-XDNM AC100-240 形H5CC-A11 AC100-240
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 端子番号6にシグナル入力が割り付けられていますのでご注意ください。
定格
性能		 動作
方式		 加算 加算（UP）（設定で選択）
動作
モード		 N（パワーオンディレー） A-3：パワーオンディレー（Ⅱ）
（設定で選択）
入力
方式		 無電圧入力（NPN） 無電圧入力（NPN）/電圧入力（PNP）（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 あり あり（A-3選択で電源保持動作）
消費
電力		 約12VA 約6.5VA
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 99h59min（1min～） 9999h59min（1min～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-XDNMをH5CC-A11で設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間、入力モードを設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”----:--hm”を選択。工場出荷時は”----.--s”に設定されているため、”----:--hm”に変更してください。
  • UP/DOWNモード(timm)：”UP”を選択。工場出荷時は”UP”に設定されており変更は不要です。
  • 出力モード(OUTM)：”A-3”を選択。工場出荷時は”A”に設定されているため、”A-3”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
  • 入力モード(imod)：”nPn”を選択。工場出荷時は”nPn”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-YAN AC100-240 形H5CC-L8 AC100-240
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとゲートと同一機能となります。
定格
性能		 動作
方式		 減算 減算（DOWN）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作）
消費
電力		 約12VA 約6.5VA
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 99.99s（0.01s～） 9999.99s（0.01s～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-YANをH5CC-L8で設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間を設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”----.--s”を選択。工場出荷時は”----.--s”に設定されており変更は不要です。
  • UP/DOWNモード(timm)：”DOWN”を選択。工場出荷時は”UP”に設定されているため、”DOWN”に変更してください。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-YAN DC12-48 形H5CC-L8D AC24/DC12-48
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとゲートと同一機能となります。
定格
性能		 動作
方式		 減算 減算（DOWN）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作）
電源
電圧		 DC12～48V AC24V 50/60Hz/DC12～48V
消費
電力		 約2.5W 約5.4VA/3.2W
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 99.99s（0.01s～） 9999.99s（0.01s～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-YANをH5CC-L8Dで設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間を設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”----.--s”を選択。工場出荷時は”----.--s”に設定されており変更は不要です。
  • UP/DOWNモード(timm)：”DOWN”を選択。工場出荷時は”UP”に設定されているため、”DOWN”に変更してください。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-YBN AC100-240 形H5CC-L8 AC100-240
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとゲートと同一機能となります。
定格
性能		 動作
方式		 減算 減算（DOWN）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作）
消費
電力		 約12VA 約6.5VA
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 999.9s（0.1s～） 99999.9s（0.1s～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-YBNをH5CC-L8で設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間を設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”-----.-s”を選択。工場出荷時は”----.--s”に設定されているため、”-----.-s”に変更してください。
  • UP/DOWNモード(timm)：”DOWN”を選択。工場出荷時は”UP”に設定されているため、”DOWN”に変更してください。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-YBN DC12-48 形H5CC-L8D AC24/DC12-48
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとゲートと同一機能となります。
定格
性能		 動作
方式		 減算 減算（DOWN）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作）
電源
電圧		 DC12～48V AC24V 50/60Hz/DC12～48V
消費
電力		 約2.5W 約5.4VA/3.2W
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 999.9s（0.1s～） 99999.9s（0.1s～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-YBNをH5CC-L8Dで設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間を設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”-----.-s”を選択。工場出荷時は”----.--s”に設定されているため、”-----.-s”に変更してください。
  • UP/DOWNモード(timm)：”DOWN”を選択。工場出荷時は”UP”に設定されているため、”DOWN”に変更してください。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-YCN AC100-240 形H5CC-L8 AC100-240
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとゲートと同一機能となります。
定格
性能		 動作
方式		 減算 減算（DOWN）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作）
消費
電力		 約12VA 約6.5VA
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 99min59s（1s～） 99h59min59s（1s～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-YCNをH5CC-L8で設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間を設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”--:--:--hms”を選択。工場出荷時は”----.--s”に設定されているため、”--:--:--hms”に変更してください。
  • UP/DOWNモード(timm)：”DOWN”を選択。工場出荷時は”UP”に設定されているため、”DOWN”に変更してください。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-YCN DC12-48 形H5CC-L8D AC24/DC12-48
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとゲートと同一機能となります。
定格
性能		 動作
方式		 減算 減算（DOWN）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作）
電源
電圧		 DC12～48V AC24V 50/60Hz/DC12～48V
消費
電力		 約2.5W 約5.4VA/3.2W
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 99min59s（1s～） 99h59min59s（1s～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-YCNをH5CC-L8Dで設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間を設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”--:--:--hms”を選択。工場出荷時は”----.--s”に設定されているため、”--:--:--hms”に変更してください。
  • UP/DOWNモード(timm)：”DOWN”を選択。工場出荷時は”UP”に設定されているため、”DOWN”に変更してください。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-YDN AC100-240 形H5CC-L8 AC100-240
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとゲートと同一機能となります。
定格
性能		 動作
方式		 減算 減算（DOWN）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作）
消費
電力		 約12VA 約6.5VA
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 99h59min（1min～） 9999h59min（1min～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-YDNをH5CC-L8で設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間を設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”----:--hm”を選択。工場出荷時は”----.--s”に設定されているため、”----:--hm”に変更してください。
  • UP/DOWNモード(timm)：”DOWN”を選択。工場出荷時は”UP”に設定されているため、”DOWN”に変更してください。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
既存商品との
相違点		 形H5CN-YDN DC12-48 形H5CC-L8D AC24/DC12-48
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H5CNと同じソケットがご使用頂けます。
端子配置／
配線接続		 ゲートとシグナルで信号名が異なりますが、出力モードを”A-2”に選択するとゲートと同一機能となります。
定格
性能		 動作
方式		 減算 減算（DOWN）（設定で選択）
動作
モード		 N（パワーオンディレー） A-2：パワーオンディレー（Ⅰ）
（設定で選択）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2選択で電源リセット動作）
電源
電圧		 DC12～48V AC24V 50/60Hz/DC12～48V
消費
電力		 約2.5W 約5.4VA/3.2W
最小
入力
信号幅		 20ms 20ms/1ms（設定で選択）
桁数 4桁 6桁
時間
レンジ		 99h59min（1min～） 9999h59min（1min～）（設定で選択）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
操作方法

H5CN-YDNをH5CC-L8Dで設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間を設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：”----:--hm”を選択。工場出荷時は”----.--s”に設定されているため、”----:--hm”に変更してください。
  • UP/DOWNモード(timm)：”DOWN”を選択。工場出荷時は”UP”に設定されているため、”DOWN”に変更してください。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
