H5ANをお使いのお客様へ

H5ANは、2025年3月末に生産終了を予定しています。 H5ANを、後継機種H5CCに置換いただくために必要な情報をこのページで紹介します。
下記からお使いの形式を選択してください。

シリーズ共通の変化点

設定時の変更点

H5AN

H5ANはサムロータリスイッチを採用しています。

H5CC

H5CCの設定変更時は通電が必要になります。

モード設定機能の追加

H5AN

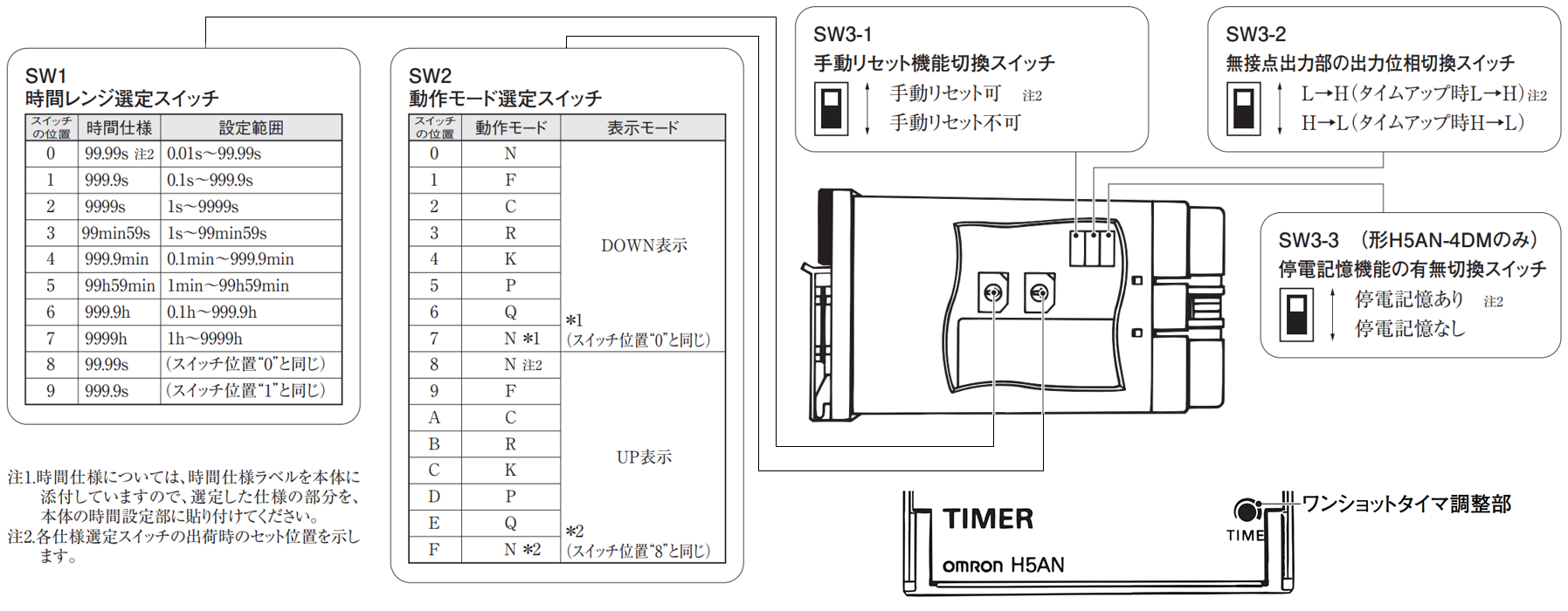

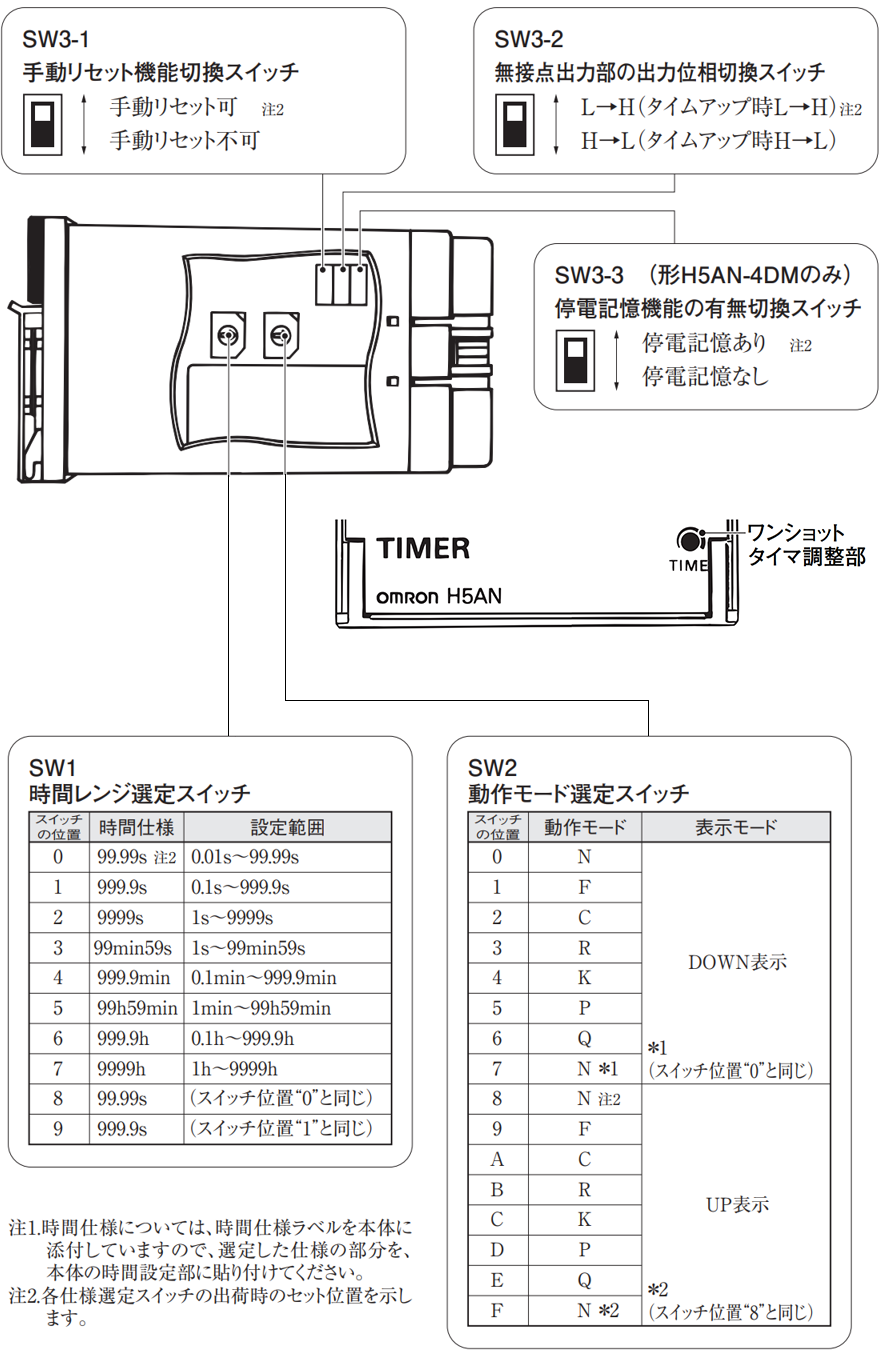

時間仕様、動作モード、ワンショット時間などは選定スイッチ、切換スイッチ、前面ボリュームで決定します。

H5CC

時間仕様や動作モードなどはモード設定で変更いただく必要があります。
H5CCは工場出荷時、時間仕様は9999.99s(0.01s～)、動作モードはA、表示モードはUP、出力位相(出力反転)はL→H(Normaly Open)、ワンショット時間(出力時間)はHold(出力保持)になっています。手動リセット・停電記憶機能は動作モードに従い自動設定されます。

操作の変更点

H5AN

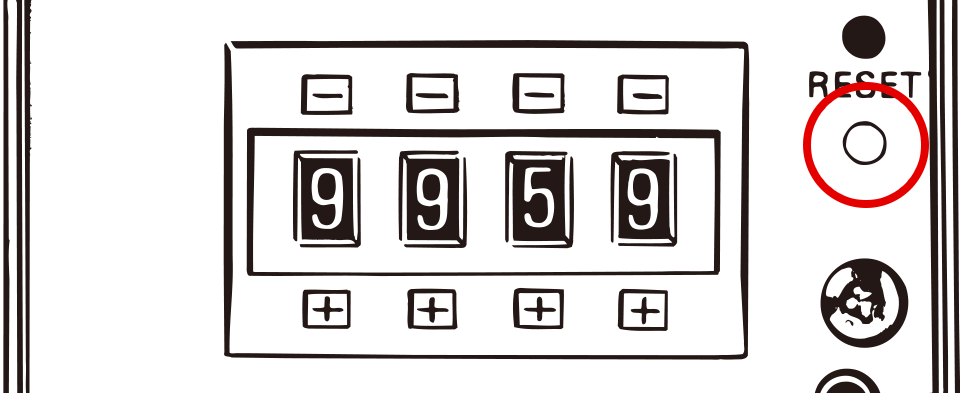

RESETは個別キーです。

個別RESETキー

H5CC

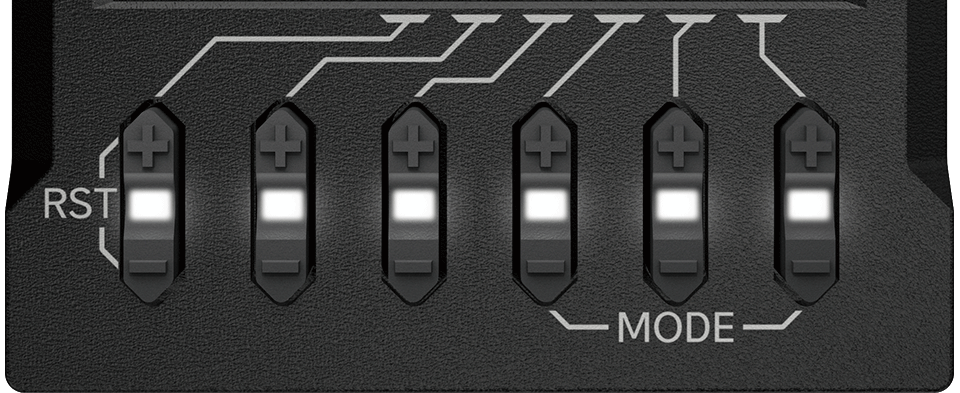

キー同時押しによりH5AN同様に使用いただけます。

RESET：UP6＋DW6同時押し（1秒以上長押し）

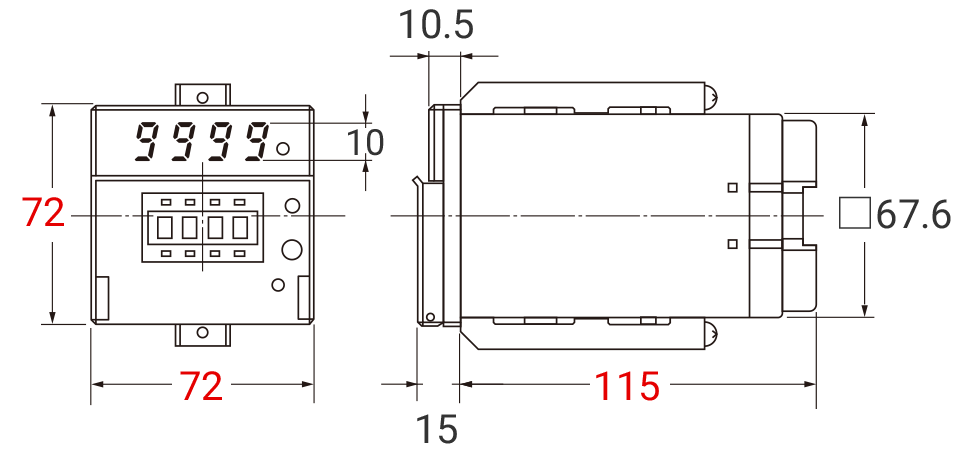

サイズの変更

フロントパネルが72×72mmから48×48mmに変更になります。
奥行きが115mmから59mmに短縮されます。

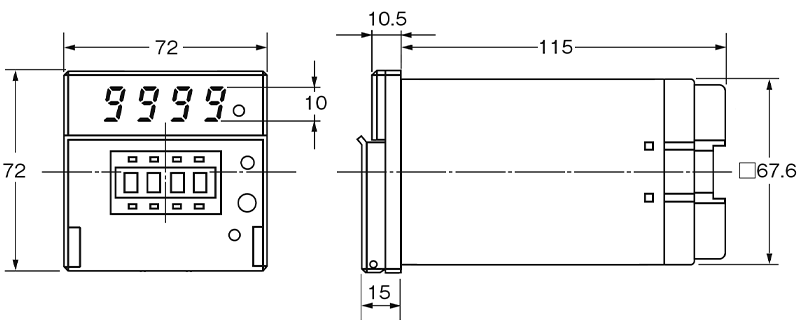

H5AN

フロントパネルが72×72mm、奥行きが115mm

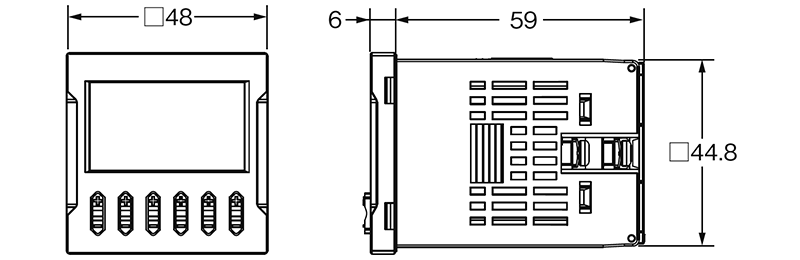

H5CC

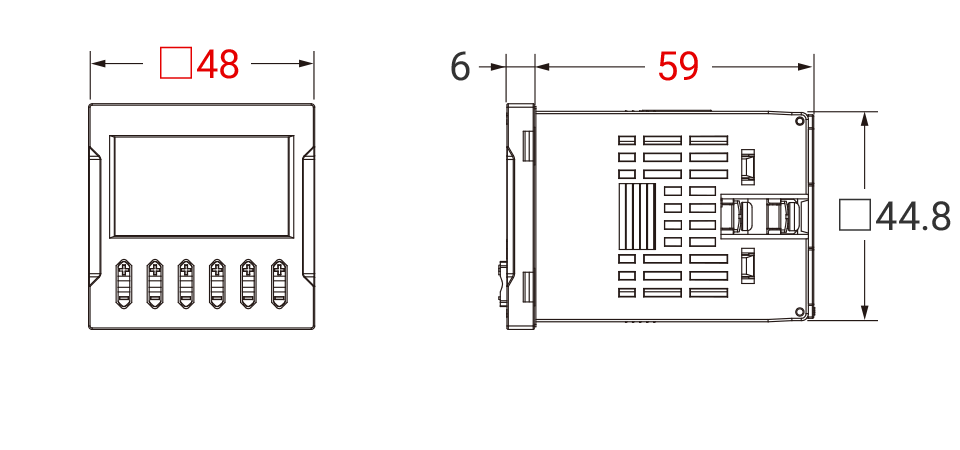

フロントパネルが48×48mm、奥行きが59mm
置換にはアダプタY92F-45をご使用ください。

形式毎の変化点

既存商品との
相違点		 形H5AN-4D AC100-240 形H5CC-AU AC100-240
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 スイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は埋込み取りつけ、外部接続はねじ締め端子（M3.5）で変更ありません。
サイズが□48となるため、アダプタY92F-45をご使用ください。

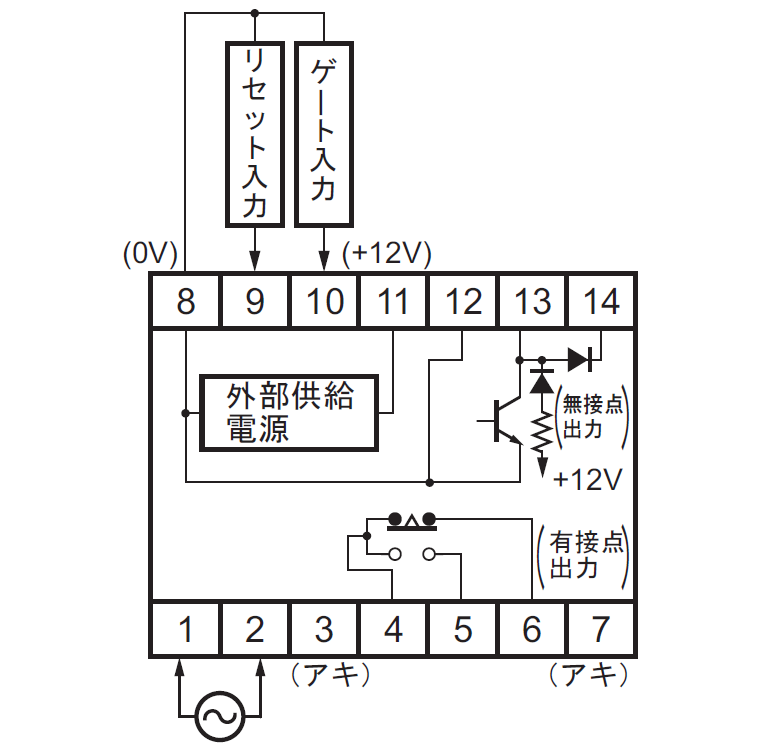

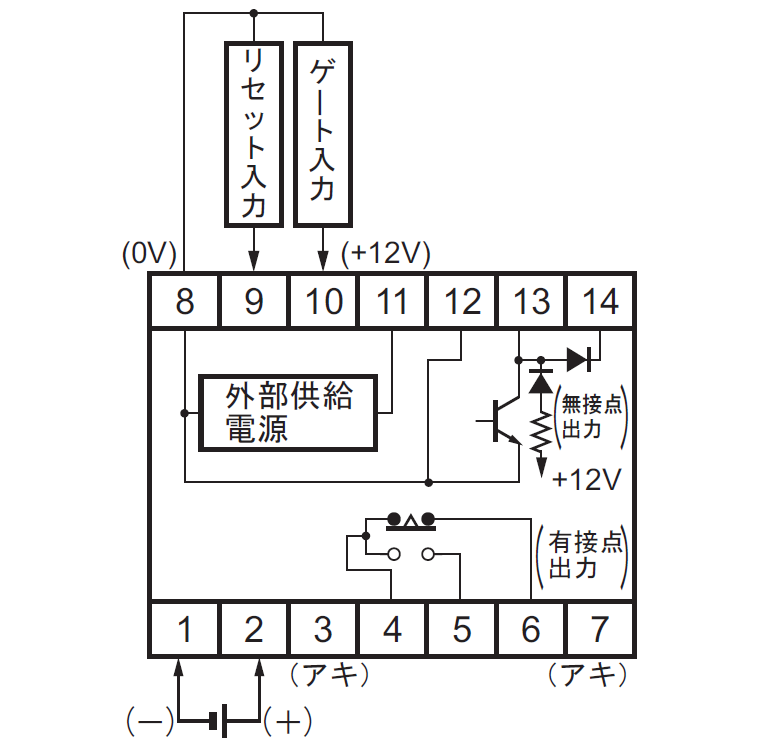

端子配置／

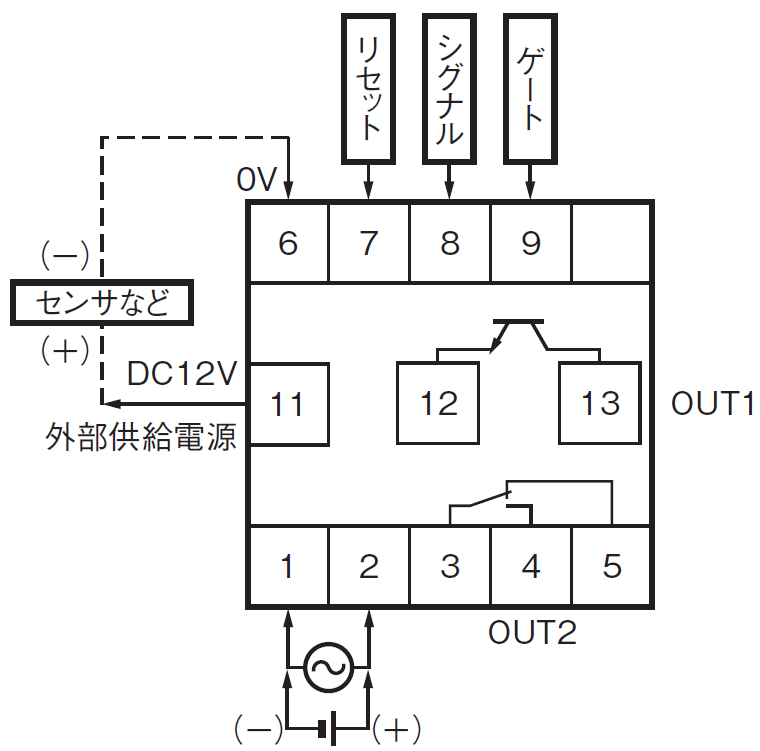

配線接続		 端子番号8にシグナル入力が割り付けられていますのでご注意ください。誘導負荷使用時の逆起電圧吸収用ダイオードがありませんので、必要な場合は外付けでダイオードをご準備ください。
定格
性能		 動作
方式		 加算（UP）/減算（DOWN）（スイッチで切替） 加算（UP）/減算（DOWN）（設定で切替）
動作
モード		 N、 F、 C、 R、 K、 P、 Q（スイッチで切替） N、F、Kの場合、A-2を選択
C、Pの場合、bを選択
R、Qの場合、toffを選択
（設定で切替）
入力
方式		 無電圧入力（NPN） 無電圧入力（NPN）/電圧入力（PNP）（設定で切替）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2、b、toff選択で電源リセット動作）
消費
電力		 約10VA 約6.5VA
最小電源開放時間 0.5s 1s
最小
入力
信号幅		 20ms 20ms/1ms（設定で切替）
ワンショット出力時間 0.1～1s（前面ボリウムにより可変） 0.01～99.99s（設定で切替）
桁数 4桁 6桁
時間
レンジ		 99.99s（0.01s～）
999.9s（0.1s～）
9999s（1s～）
99min59（1s～）
999.9min（0.1min～）
99h59min（1min～）
999.9h（0.1h～）
9999h（1h～）
（スイッチで切替）		 9999.99s（0.01s～）
99999.9s（0.1s～）
999999s（1s～）
99h59min59s（1s～）
99999.9min（0.1min～）
999999min（1min～）
9999h59min（1min～）
99999.9h（0.1h～）
999999h（1h～）
999.999s（0.001s～）
（設定で切替）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1）
無接点　DC30V max.、 100mA max.		 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
無接点　DC30V max.、 100mA max.
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約360g 約120g
操作方法

H5AN-4DをH5CC-AUで設定する方法

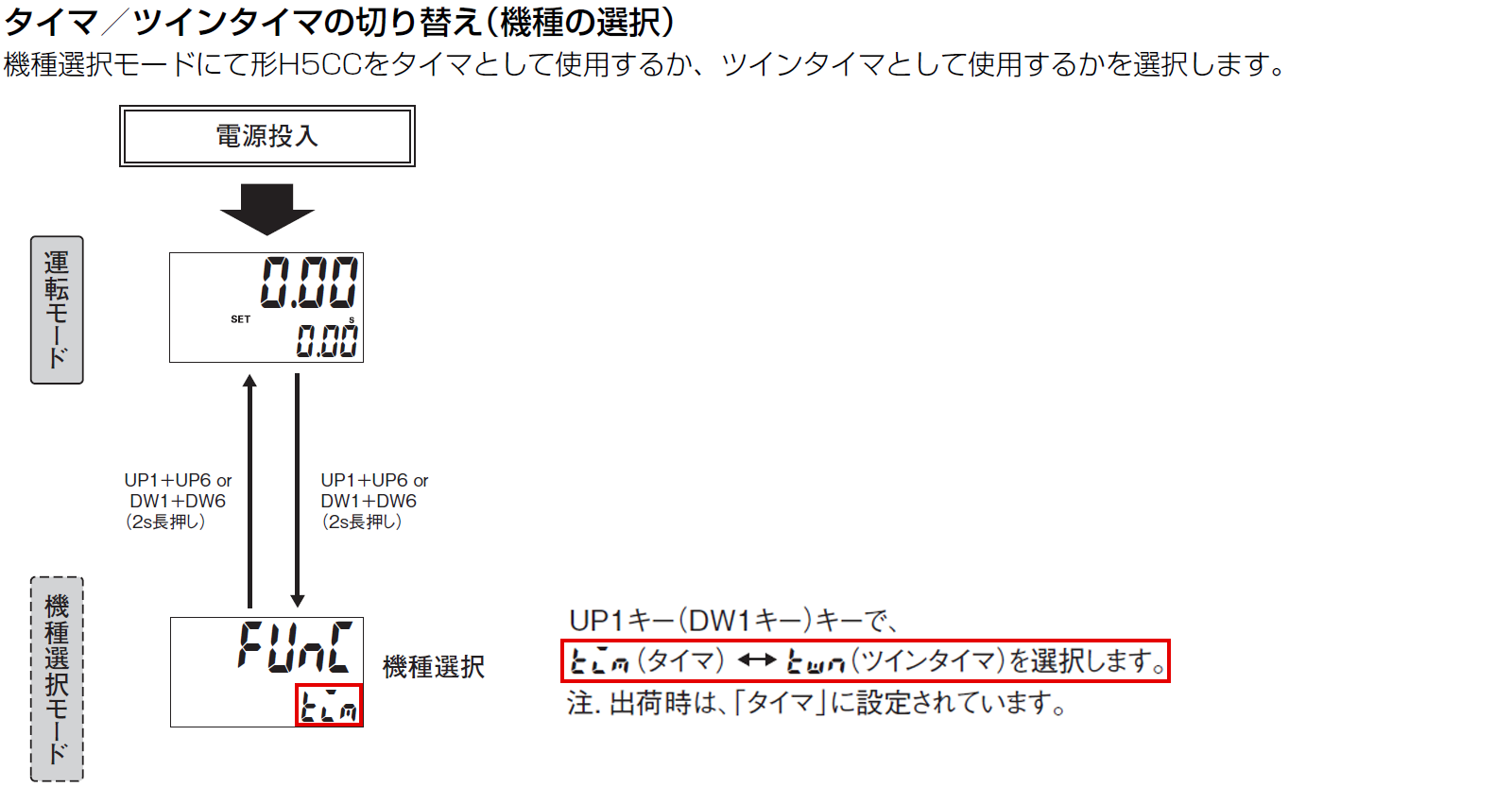

  1. 機種を設定

機種選択モードで”tim(タイマ)”または”twn(ツインタイマ)”を選択。工場出荷時は”tim(タイマ)”になっており、出力モードがN、F、K、C、Pの場合は変更は不要です。出力モードがR、Qの場合は”twn(ツインタイマ)”に変更してください。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間、入力モードを設定

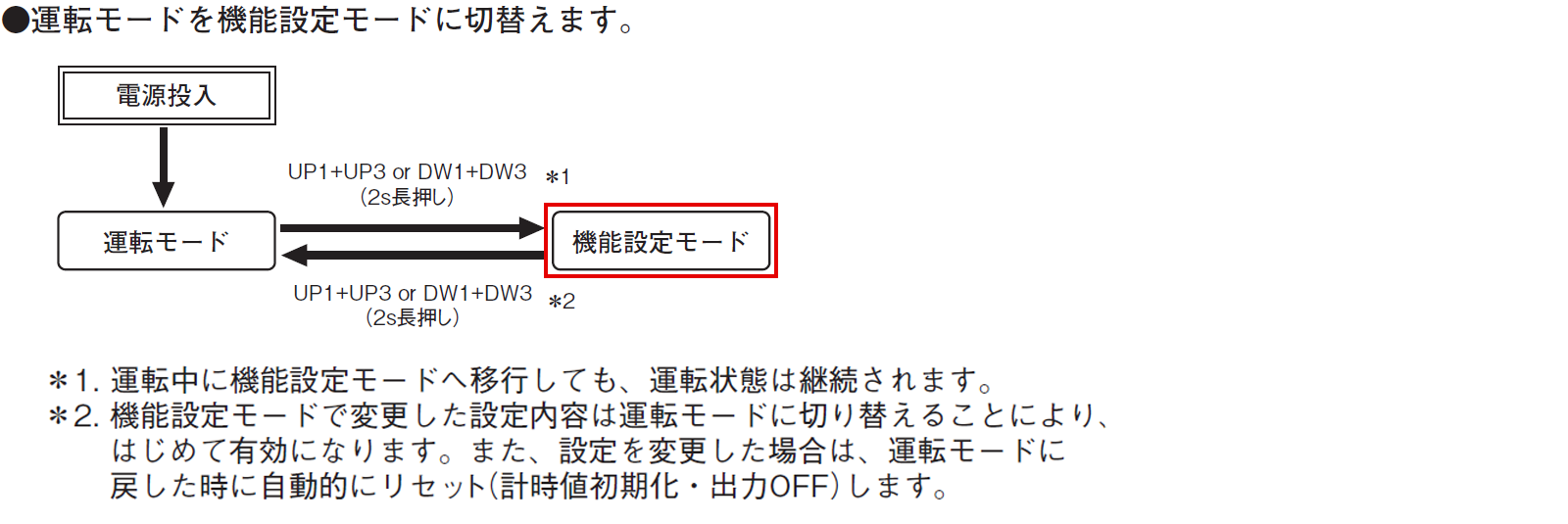

  • 機能設定モードへ移行

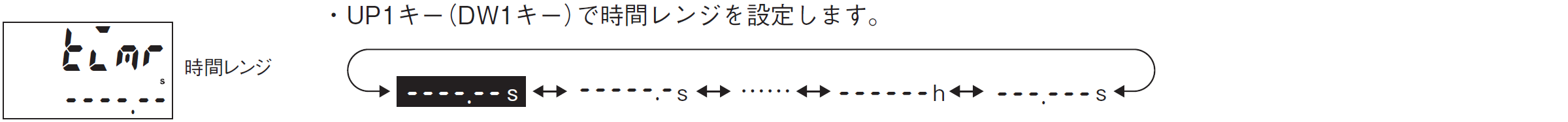

  • 時間レンジ(timr)：お使いの時間レンジを選択。工場出荷時は”-----.--s”に設定されているため、”------.--s”以外の場合は変更してください。

99.99s（0.01s～）は"----.--s"を選択。
999.9s（0.1s～）は"-----.-s"を選択。
9999s（1s～）は"------s"を選択。
99min59（1s～）は"----:--ms"を選択。
999.9min（0.1min～）"-----.-m"を選択。
99h59min（1min～）"----:--hm"を選択。
999.9h（0.1h～）は"-----.-h"を選択。
9999h（1h～）は"------h"を選択。

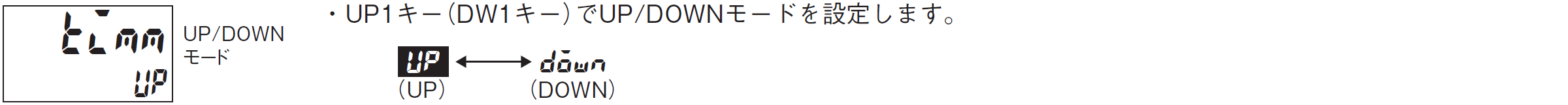

  • UP/DOWNモード(timm)：”UP”または”DOWN”を選択。工場出荷時は”UP”に設定されており、”DOWN”の場合は変更してください。

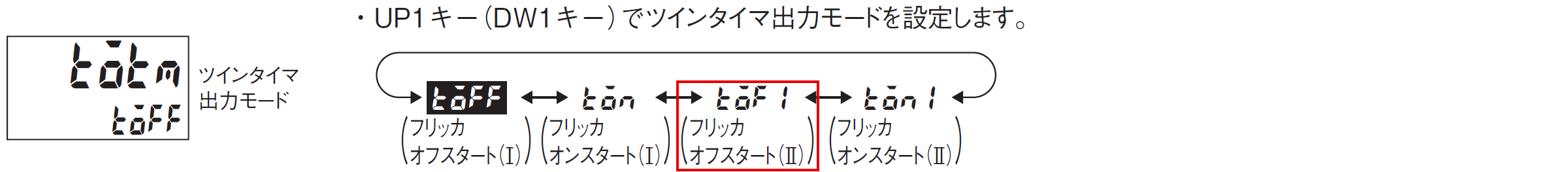

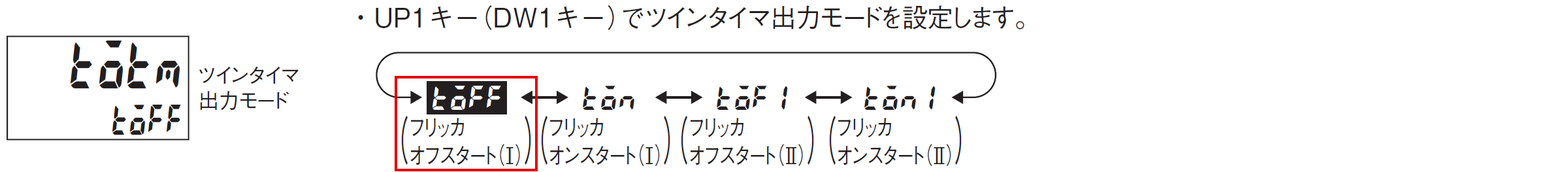

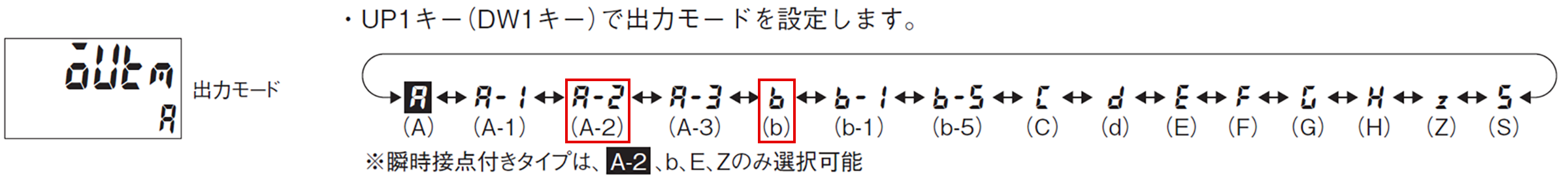

  • 出力モード(OUTM)：お使いの出力モードを選択。N、F、Kの場合は、”tmr（タイマ）”で”A-2”を、C、Pの場合は”tmr（タイマ）”で”b”を選択。R、Qの場合は、”twn（ツインタイマ）”で”toff”を選択。

N、F、Kは”A-2”を、C、Pは”b”を選択（※KをA-2を使って動作させる場合、出力後は計時ストップするため、再計時にはリセットが必要。）

R、Qは”toff”を選択。

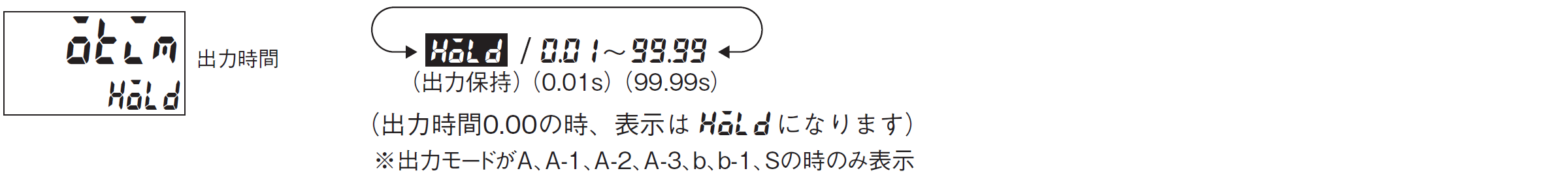

  • 出力時間(otim)：動作モードN,Fの場合は”HoLd”を選択。動作モードC,R,K,P,Qの場合はお使いのワンショット出力時間に合わせて調整してください。工場出荷時は”HoLd”に設定されております。

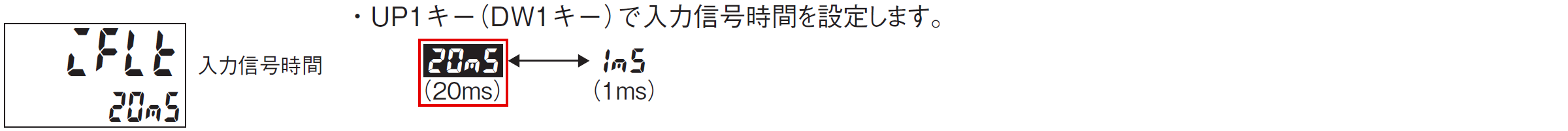

  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。

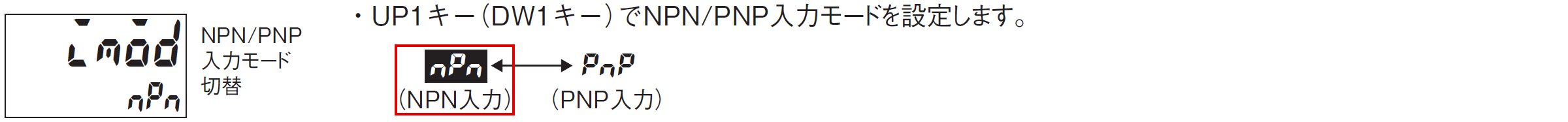

  • 入力モード(imod)：”nPn”を選択。工場出荷時は”nPn”に設定されており変更は不要です。
既存商品との
相違点		 形H5AN-4D DC12-24 形H5CC-AUD AC24/DC12-48
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 スイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は埋込み取りつけ、外部接続はねじ締め端子（M3.5）で変更ありません。
サイズが□48となるため、アダプタY92F-45をご使用ください。
端子配置／
配線接続		 端子番号8にシグナル入力が割り付けられていますのでご注意ください。誘導負荷使用時の逆起電圧吸収用ダイオードがありませんので、必要な場合は外付けでダイオードをご準備ください。
定格
性能		 動作
方式		 加算（UP）/減算（DOWN）（スイッチで切替） 加算（UP）/減算（DOWN）（設定で切替）
動作
モード		 N、 F、 C、 R、 K、 P、 Q（スイッチで切替） N、F、Kの場合、A-2を選択
C、Pの場合、bを選択
R、Qの場合、toffを選択
（設定で切替）
入力
方式		 無電圧入力（NPN） 無電圧入力（NPN）/電圧入力（PNP）（設定で切替）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 なし なし（A-2、b、toff選択で電源リセット動作）
電源
電圧		 DC12～24V AC24V 50/60Hz/DC12～48V
消費
電力		 約5W 約5.4VA/3.2W
最小電源開放時間 0.5s 1s
最小
入力
信号幅		 20ms 20ms/1ms（設定で切替）
ワンショット出力時間 0.1～1s（前面ボリウムにより可変） 0.01～99.99s（設定で切替）
桁数 4桁 6桁
時間
レンジ		 99.99s（0.01s～）
999.9s（0.1s～）
9999s（1s～）
99min59（1s～）
999.9min（0.1min～）
99h59min（1min～）
999.9h（0.1h～）
9999h（1h～）
（スイッチで切替）		 9999.99s（0.01s～）
99999.9s（0.1s～）
999999s（1s～）
99h59min59s（1s～）
99999.9min（0.1min～）
999999min（1min～）
9999h59min（1min～）
99999.9h（0.1h～）
999999h（1h～）
999.999s（0.001s～）
（設定で切替）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1）
無接点　DC30V max.、 100mA max.		 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
無接点　DC30V max.、 100mA max.
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約360g 約120g
操作方法

H5AN-4DをH5CC-AUDで設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”または”twn(ツインタイマ)”を選択。工場出荷時は”tim(タイマ)”になっており、出力モードがN、F、K、C、Pの場合は変更は不要です。出力モードがR、Qの場合は”twn(ツインタイマ)”に変更してください。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間、入力モードを設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：お使いの時間レンジを選択。工場出荷時は”-----.--s”に設定されているため、”------.--s”以外の場合は変更してください。

99.99s（0.01s～）は"----.--s"を選択。
999.9s（0.1s～）は"-----.-s"を選択。
9999s（1s～）は"------s"を選択。
99min59（1s～）は"----:--ms"を選択。
999.9min（0.1min～）"-----.-m"を選択。
99h59min（1min～）"----:--hm"を選択。
999.9h（0.1h～）は"-----.-h"を選択。
9999h（1h～）は"------h"を選択。
  • UP/DOWNモード(timm)：”UP”または”DOWN”を選択。工場出荷時は”UP”に設定されており、”DOWN”の場合は変更してください。
  • 出力モード(OUTM)：お使いの出力モードを選択。N、F、Kの場合は、”tmr（タイマ）”で”A-2”を、C、Pの場合は”tmr（タイマ）”で”b”を選択。R、Qの場合は、”twn（ツインタイマ）”で”toff”を選択。

N、F、Kは”A-2”を、C、Pは”b”を選択（※KをA-2を使って動作させる場合、出力後は計時ストップするため、再計時にはリセットが必要。）

R、Qは”toff”を選択。
  • 出力時間(otim)：動作モードN,Fの場合は”HoLd”を選択。動作モードC,R,K,P,Qの場合はお使いのワンショット出力時間に合わせて調整してください。工場出荷時は”HoLd”に設定されております。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
  • 入力モード(imod)：”nPn”を選択。工場出荷時は”nPn”に設定されており変更は不要です。
既存商品との
相違点		 形H5AN-4DM AC100-240 形H5CC-AU AC100-240
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 スイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は埋込み取りつけ、外部接続はねじ締め端子（M3.5）で変更ありません。
サイズが□48となるため、アダプタY92F-45をご使用ください。
端子配置／
配線接続		 端子番号8にシグナル入力が割り付けられていますのでご注意ください。誘導負荷使用時の逆起電圧吸収用ダイオードがありませんので、必要な場合は外付けでダイオードをご準備ください。
定格
性能		 動作
方式		 加算（UP）/減算（DOWN）（スイッチで切替） 加算（UP）/減算（DOWN）（設定で切替）
動作
モード		 N、 F、 C、 R、 K、 P、 Q（スイッチで切替） N、F、Kの場合、A-3を選択
C、Pの場合、b-1を選択
R、Qの場合、toff-1を選択
（設定で切替）
入力
方式		 無電圧入力（NPN） 無電圧入力（NPN）/電圧入力（PNP）（設定で切替）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 あり あり（A-3、b-1、toff-1選択で電源保持動作）
消費
電力		 約10VA 約6.5VA
最小電源開放時間 0.5s 1s
最小
入力
信号幅		 20ms 20ms/1ms（設定で切替）
ワンショット出力時間 0.1～1s（前面ボリウムにより可変） 0.01～99.99s（設定で切替）
桁数 4桁 6桁
時間
レンジ		 99.99s（0.01s～）
999.9s（0.1s～）
9999s（1s～）
99min59（1s～）
999.9min（0.1min～）
99h59min（1min～）
999.9h（0.1h～）
9999h（1h～）
（スイッチで切替）		 9999.99s（0.01s～）
99999.9s（0.1s～）
999999s（1s～）
99h59min59s（1s～）
99999.9min（0.1min～）
999999min（1min～）
9999h59min（1min～）
99999.9h（0.1h～）
999999h（1h～）
999.999s（0.001s～）
（設定で切替）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1）
無接点　DC30V max.、 100mA max.		 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
無接点　DC30V max.、 100mA max.
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約360g 約120g
操作方法

H5AN-4DMをH5CC-AUで設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”または”twn(ツインタイマ)”を選択。工場出荷時は”tim(タイマ)”になっており、出力モードがN、F、K、C、Pの場合は変更は不要です。出力モードがR、Qの場合は”twn(ツインタイマ)”に変更してください。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間、入力モードを設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：お使いの時間レンジを選択。工場出荷時は”-----.--s”に設定されているため、”------.--s”以外の場合は変更してください。

99.99s（0.01s～）は"----.--s"を選択。
999.9s（0.1s～）は"-----.-s"を選択。
9999s（1s～）は"------s"を選択。
99min59（1s～）は"----:--ms"を選択。
999.9min（0.1min～）"-----.-m"を選択。
99h59min（1min～）"----:--hm"を選択。
999.9h（0.1h～）は"-----.-h"を選択。
9999h（1h～）は"------h"を選択。
  • UP/DOWNモード(timm)：”UP”または”DOWN”を選択。工場出荷時は”UP”に設定されており、”DOWN”の場合は変更してください。

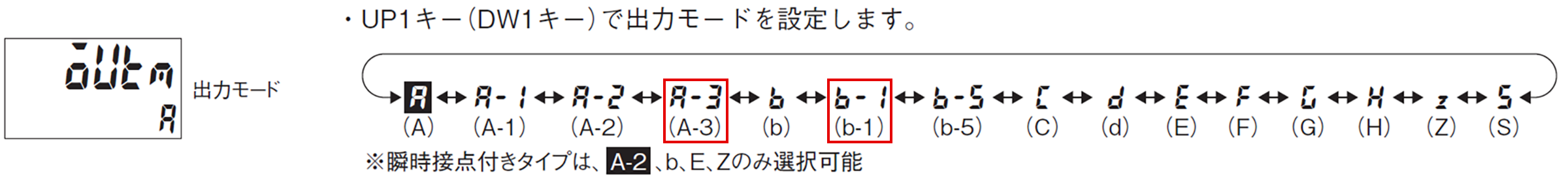

  • 出力モード(OUTM)：お使いの出力モードを選択。N、F、Kの場合は、”tmr（タイマ）”で”A-3”を、C、Pの場合は”tmr（タイマ）”で”b-1”を選択。R、Qの場合は、”twn（ツインタイマ）”で”toff-1”を選択。

N、F、Kは”A-3”を、C、Pは”b-1”を選択（※KをA-3を使って動作させる場合、出力後は計時ストップするため、再計時にはリセットが必要。）

R、Qは”tof1”を選択。
  • 出力時間(otim)：動作モードN,Fの場合は”HoLd”を選択。動作モードC,R,K,P,Qの場合はお使いのワンショット出力時間に合わせて調整してください。工場出荷時は”HoLd”に設定されております。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
  • 入力モード(imod)：”nPn”を選択。工場出荷時は”nPn”に設定されており変更は不要です。
既存商品との
相違点		 形H5AN-4DM DC12-24 形H5CC-AUD AC24/DC12-48
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 スイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は埋込み取りつけ、外部接続はねじ締め端子（M3.5）で変更ありません。
サイズが□48となるため、アダプタY92F-45をご使用ください。
端子配置／
配線接続		 端子番号8にシグナル入力が割り付けられていますのでご注意ください。誘導負荷使用時の逆起電圧吸収用ダイオードがありませんので、必要な場合は外付けでダイオードをご準備ください。
定格
性能		 動作
方式		 加算（UP）/減算（DOWN）（スイッチで切替） 加算（UP）/減算（DOWN）（設定で切替）
動作
モード		 N、 F、 C、 R、 K、 P、 Q（スイッチで切替） N、F、Kの場合、A-3を選択
C、Pの場合、b-1を選択
R、Qの場合、toff-1を選択
（設定で切替）
入力
方式		 無電圧入力（NPN） 無電圧入力（NPN）/電圧入力（PNP）（設定で切替）
表示
方式		 7セグメントLED 7セグメントネガLCD
停電
記憶の
有無		 あり あり（A-3、b-1、toff-1選択で電源保持動作）
電源
電圧		 DC12～24V AC24V 50/60Hz/DC12～48V
消費
電力		 約5W 約5.4VA/3.2W
最小電源開放時間 0.5s 1s
最小
入力
信号幅		 20ms 20ms/1ms（設定で切替）
ワンショット出力時間 0.1～1s（前面ボリウムにより可変） 0.01～99.99s（設定で切替）
桁数 4桁 6桁
時間
レンジ		 99.99s（0.01s～）
999.9s（0.1s～）
9999s（1s～）
99min59（1s～）
999.9min（0.1min～）
99h59min（1min～）
999.9h（0.1h～）
9999h（1h～）
（スイッチで切替）		 9999.99s（0.01s～）
99999.9s（0.1s～）
999999s（1s～）
99h59min59s（1s～）
99999.9min（0.1min～）
999999min（1min～）
9999h59min（1min～）
99999.9h（0.1h～）
999999h（1h～）
999.999s（0.001s～）
（設定で切替）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1）
無接点　DC30V max.、 100mA max.		 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
無接点　DC30V max.、 100mA max.
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約360g 約120g
操作方法

H5AN-4DMをH5CC-AUDで設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”または”twn(ツインタイマ)”を選択。工場出荷時は”tim(タイマ)”になっており、出力モードがN、F、K、C、Pの場合は変更は不要です。出力モードがR、Qの場合は”twn(ツインタイマ)”に変更してください。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間、入力モードを設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：お使いの時間レンジを選択。工場出荷時は”-----.--s”に設定されているため、”------.--s”以外の場合は変更してください。

99.99s（0.01s～）は"----.--s"を選択。
999.9s（0.1s～）は"-----.-s"を選択。
9999s（1s～）は"------s"を選択。
99min59（1s～）は"----:--ms"を選択。
999.9min（0.1min～）"-----.-m"を選択。
99h59min（1min～）"----:--hm"を選択。
999.9h（0.1h～）は"-----.-h"を選択。
9999h（1h～）は"------h"を選択。
  • UP/DOWNモード(timm)：”UP”または”DOWN”を選択。工場出荷時は”UP”に設定されており、”DOWN”の場合は変更してください。
  • 出力モード(OUTM)：お使いの出力モードを選択。N、F、Kの場合は、”tmr（タイマ）”で”A-3”を、C、Pの場合は”tmr（タイマ）”で”b-1”を選択。R、Qの場合は、”twn（ツインタイマ）”で”toff-1”を選択。

N、F、Kは”A-3”を、C、Pは”b-1”を選択（※KをA-3を使って動作させる場合、出力後は計時ストップするため、再計時にはリセットが必要。）

R、Qは”tof1”を選択。
  • 出力時間(otim)：動作モードN,Fの場合は”HoLd”を選択。動作モードC,R,K,P,Qの場合はお使いのワンショット出力時間に合わせて調整してください。工場出荷時は”HoLd”に設定されております。
  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。
  • 入力モード(imod)：”nPn”を選択。工場出荷時は”nPn”に設定されており変更は不要です。
