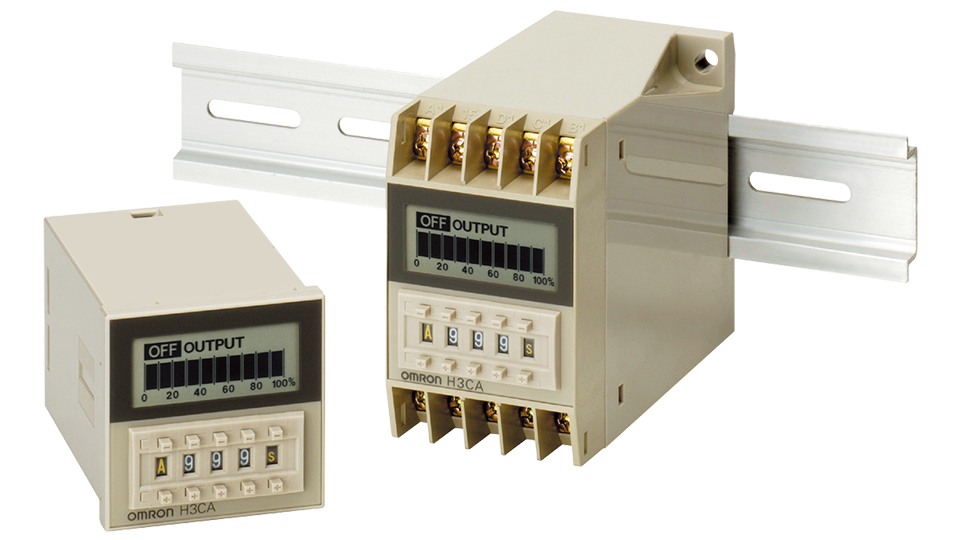

H3CAをお使いのお客様へ

H3CAは、2026年1月末に生産終了を予定しています。 H3CAを、後継機種H5CCに置換いただくために必要な情報をこのページで紹介します。
下記からお使いの形式を選択してください。

シリーズ共通の変化点

設定時の変更点

H3CA

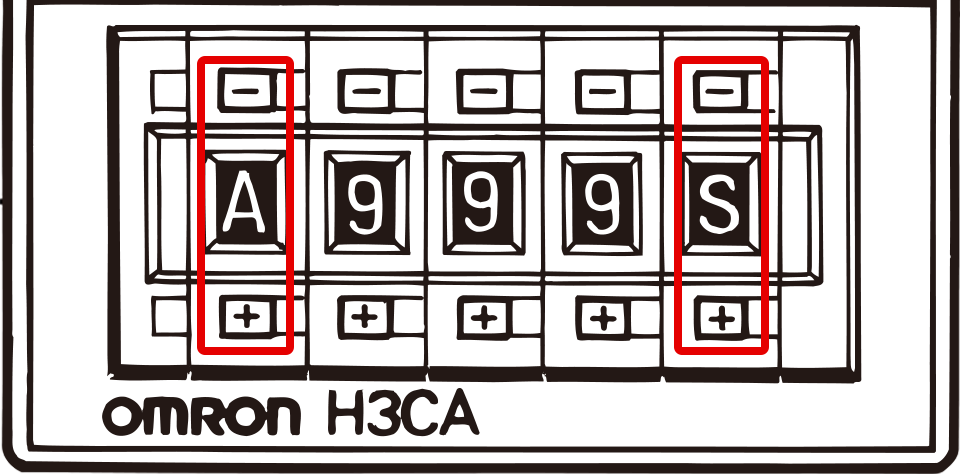

H3CAはサムロータリスイッチを採用しています。

H5CC

H5CCの設定変更時は通電が必要になります。

モード設定機能の追加

H3CA

動作モード、時間仕様は前面スイッチで決定します。

H5CC

動作モード、時間仕様はモード設定で変更いただく必要があります。
H5CCは工場出荷時、動作モードはA、時間仕様は9999.99s(0.01s～)になっています。

形式毎の変化点

既存商品との
相違点		 形H3CA-A（-306）
AC24-240/DC12-240		 形H5CC-A11F AC/DC24-240
形H5CC-A11 AC100-240
形H5CC-A11D AC24/DC12-48
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）

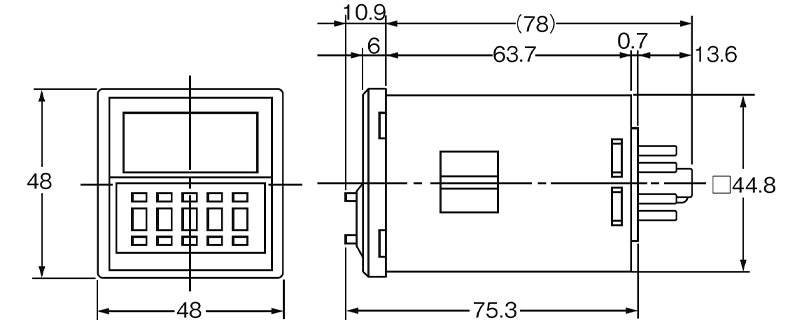

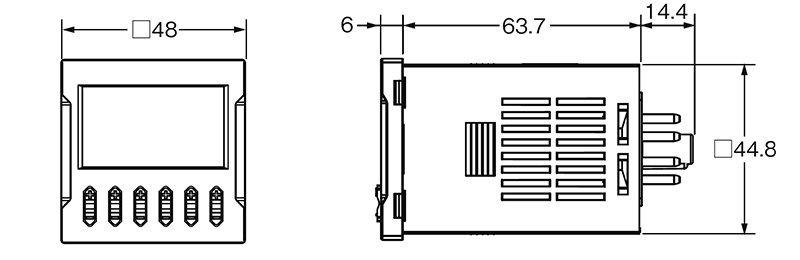

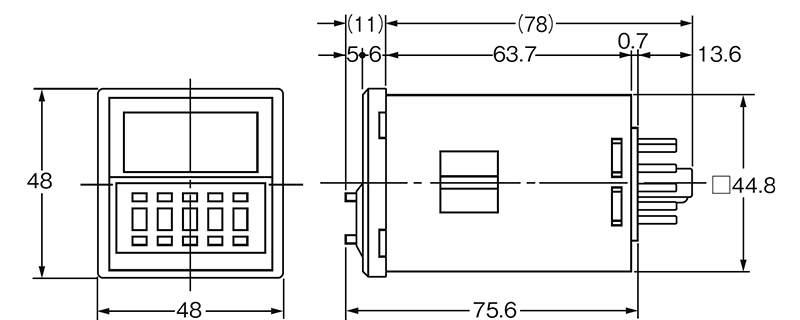

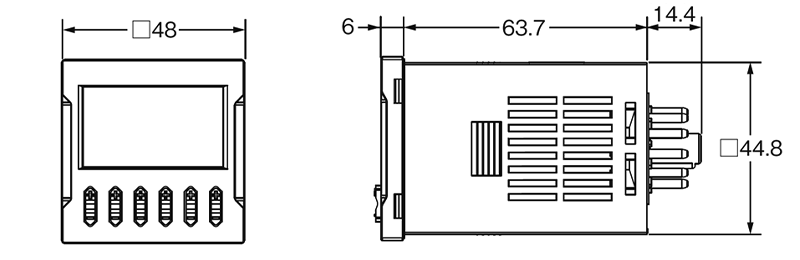

外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H3CAと同じソケットがご使用頂けます。

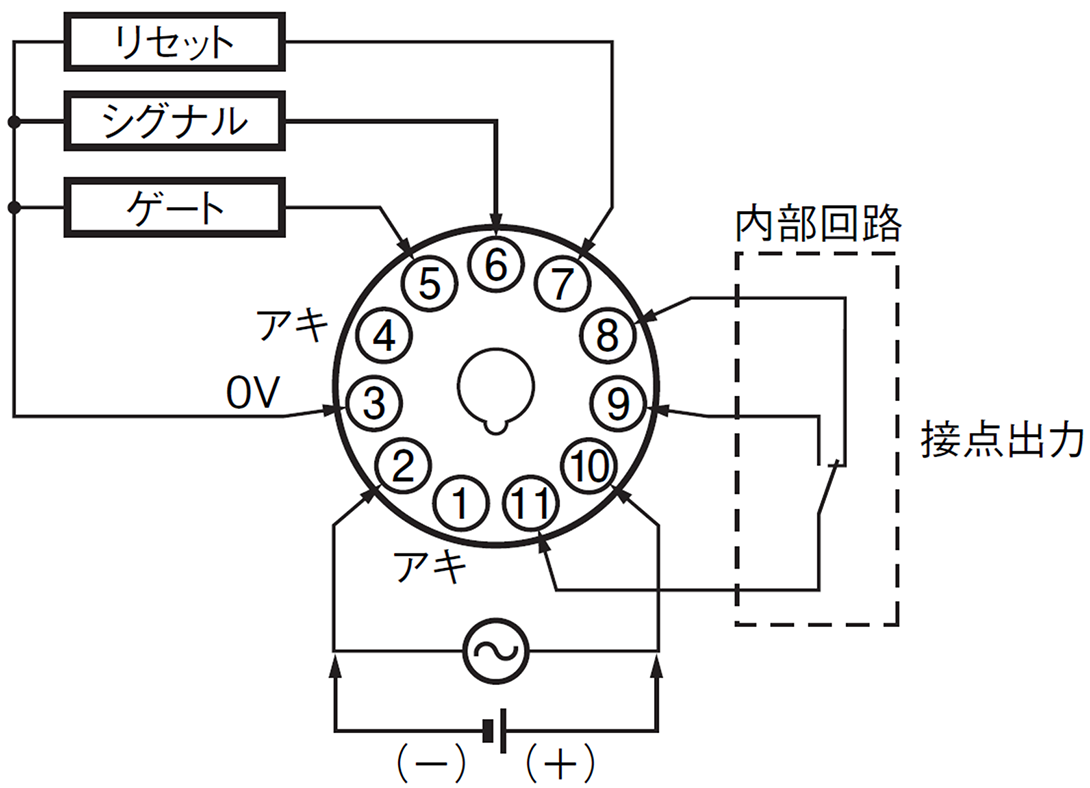

端子配置／

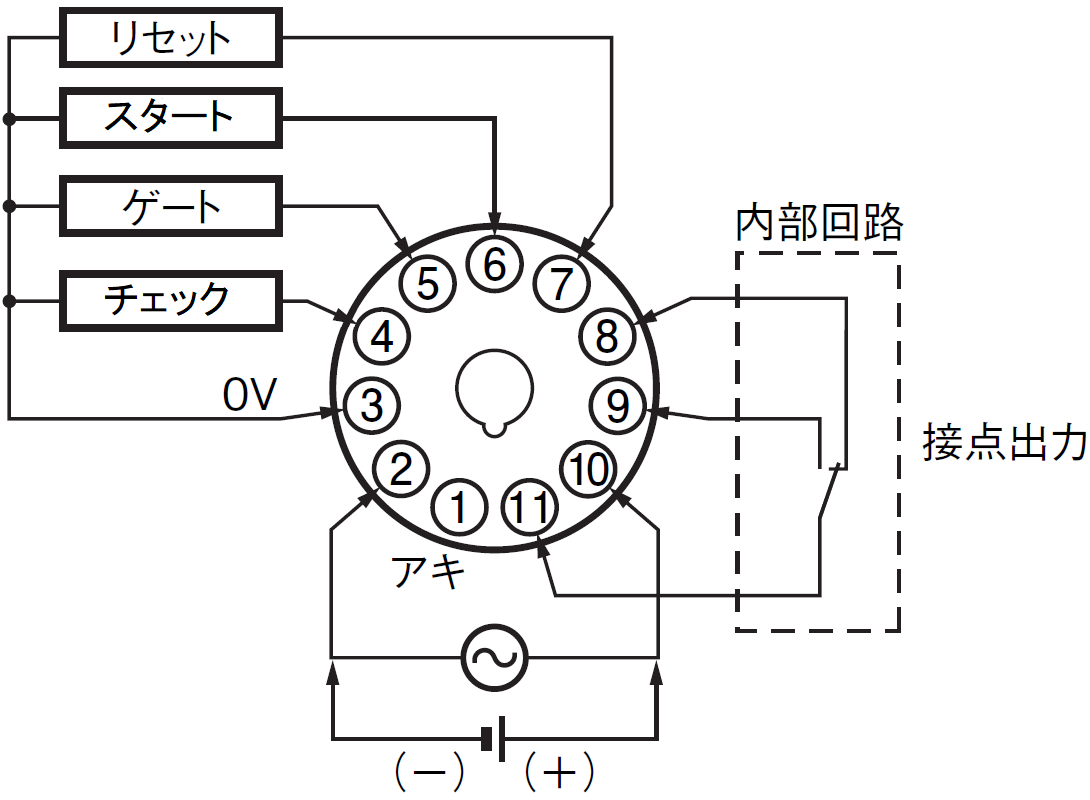

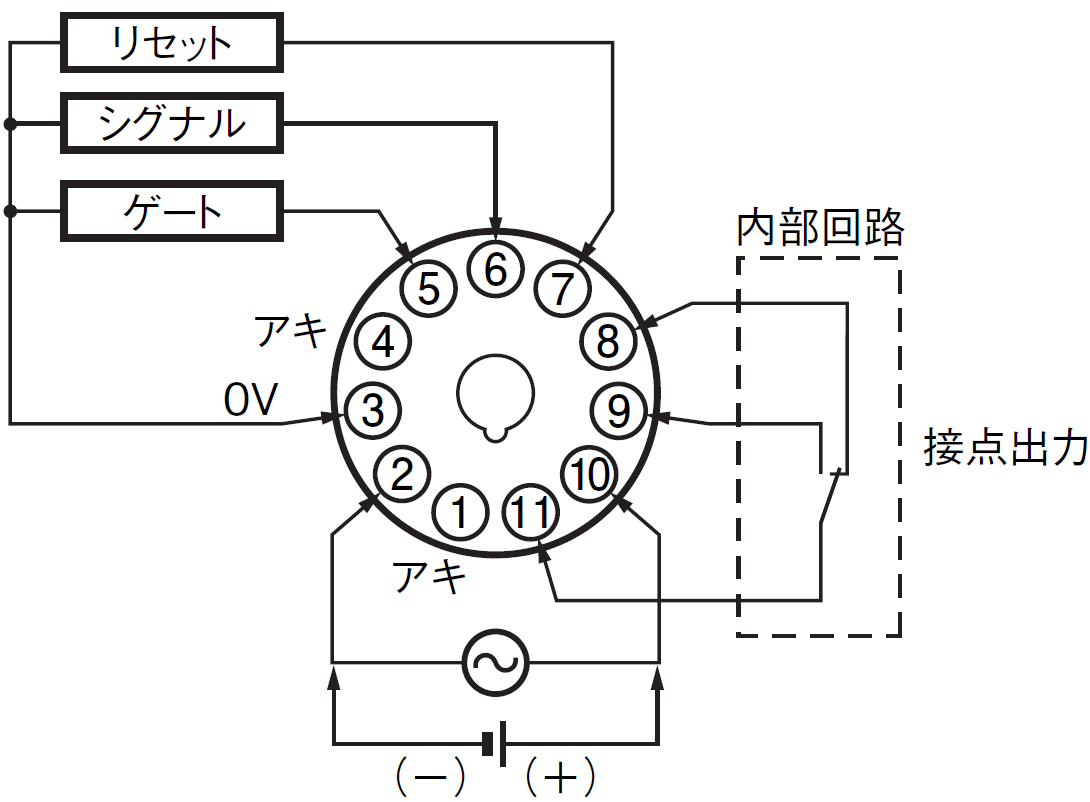

配線接続		 端子番号4のチェック入力がなくなり空き端子となるためご注意ください。スタートとシグナルで信号名が異なりますが、同一機能となっています。
定格
性能		 動作
方式		 減算 減算（DOWN）（設定で選択）
動作
モード		 A、B、C、D、E、F、G、H Aの場合、Aを選択
Bの場合、bを選択
Cの場合、Cを選択
Dの場合、dを選択
Eの場合、Eを選択
※H5CCでは計時中のシグナルが有効になります。
Fの場合、b-5を選択
Gの場合、Gを選択
Hの場合、Hを選択
（設定で切替）
入力
方式		 無電圧入力（NPN） H5CC-A11Fの場合
無電圧入力（NPN）（設定不要）
H5CC-A11/-A11Dの場合
無電圧入力（NPN）/電圧入力（PNP）
（設定で選択）
表示
方式		 ポジLCD（バーグラフ付） 7セグメントネガLCD
停電
記憶の
有無		 なし なし
（対応する動作モードを選択することで電源リセット動作）
電源
電圧		 AC24～240V 50/60Hz/DC12～240V H5CC-A11Fの場合
AC24～240V 50/60Hz/DC24～240V
H5CC-A11の場合
AC100～240V 50/60Hz
H5CC-A11Dの場合
AC24V 50/60Hz/DC12～48V
消費
電力		 約4VA（AC24-240）
約2W（DC12-240）		 約5.6VA/約2.7W（AC/DC24-240）
約6.5VA（AC100-240）
約5.4VA/約3.2W（AC24/DC12-48）
最小電源開放時間 0.5s H5CC-A11Fの場合
0.1s
H5CC-A11/-A11Dの場合
0.5s
最小
入力
信号幅		 50ms H5CC-A11Fの場合
50ms（設定不要）
H5CC-A11/-A11Dの場合
20ms/1ms（設定で選択）
桁数 3桁 6桁
時間
レンジ		 99.9s（0.1s～）
999s（1s～）
99.9m（0.1m～）
999m（1m～）
99.9h（0.1h～）
999h（1h～）
9990h（10h～）
（スイッチで切替）		 9999.99s（0.01s～）
99999.9s（0.1s～）
999999s（1s～）
99h59min59s（1s～）
99999.9min（0.1min～）
999999min（1min～）
9999h59min（1min～）
99999.9h（0.1h～）
999999h（1h～）
999.999s（0.001s～）
（設定で切替）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
安全
規格		 NK、LR規格あり NK、LR規格なし
操作方法

H3CA-A（-306）をH5CC-A11F/A11/A11Dで設定する方法

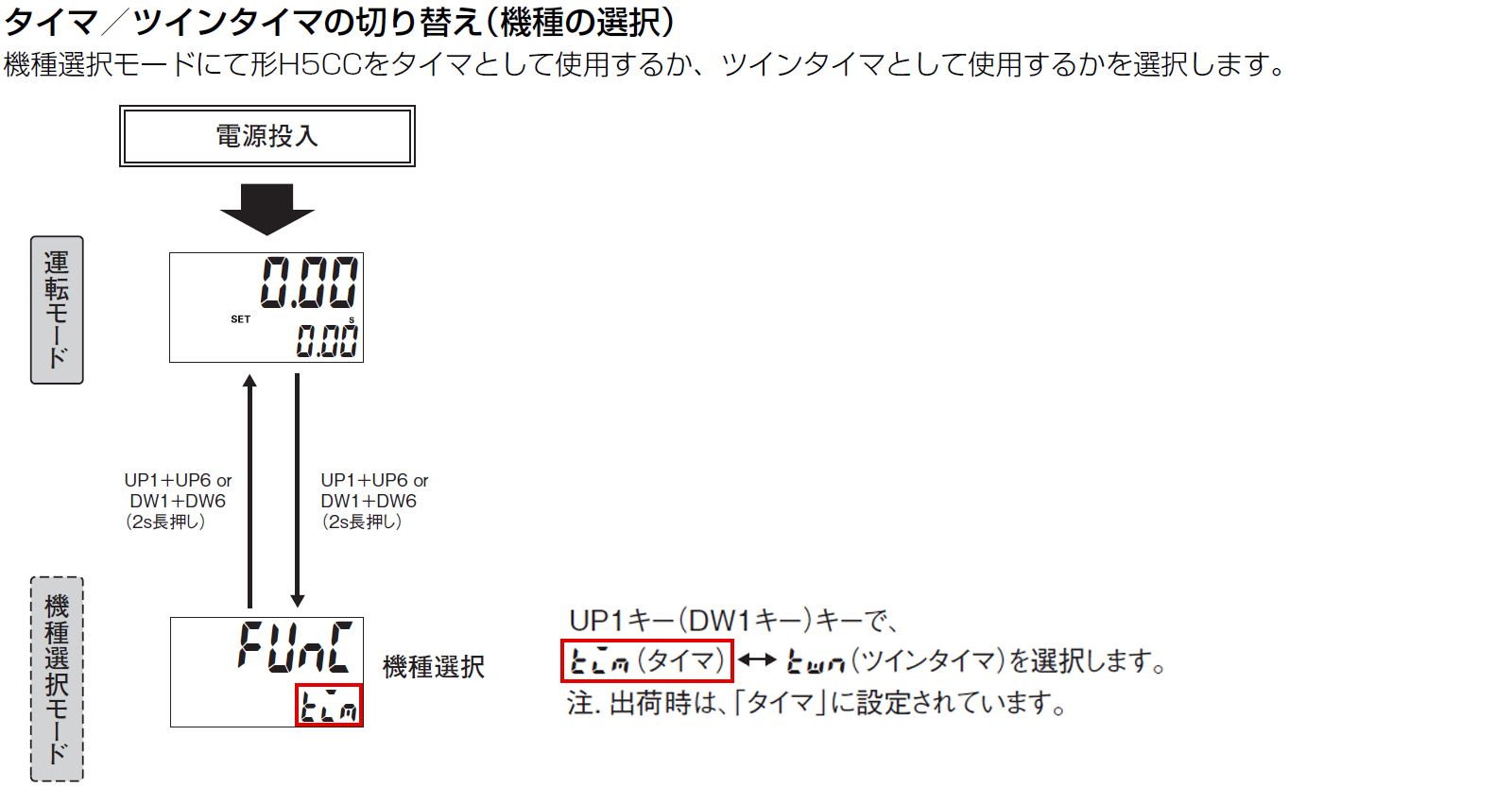

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間、入力モードを設定

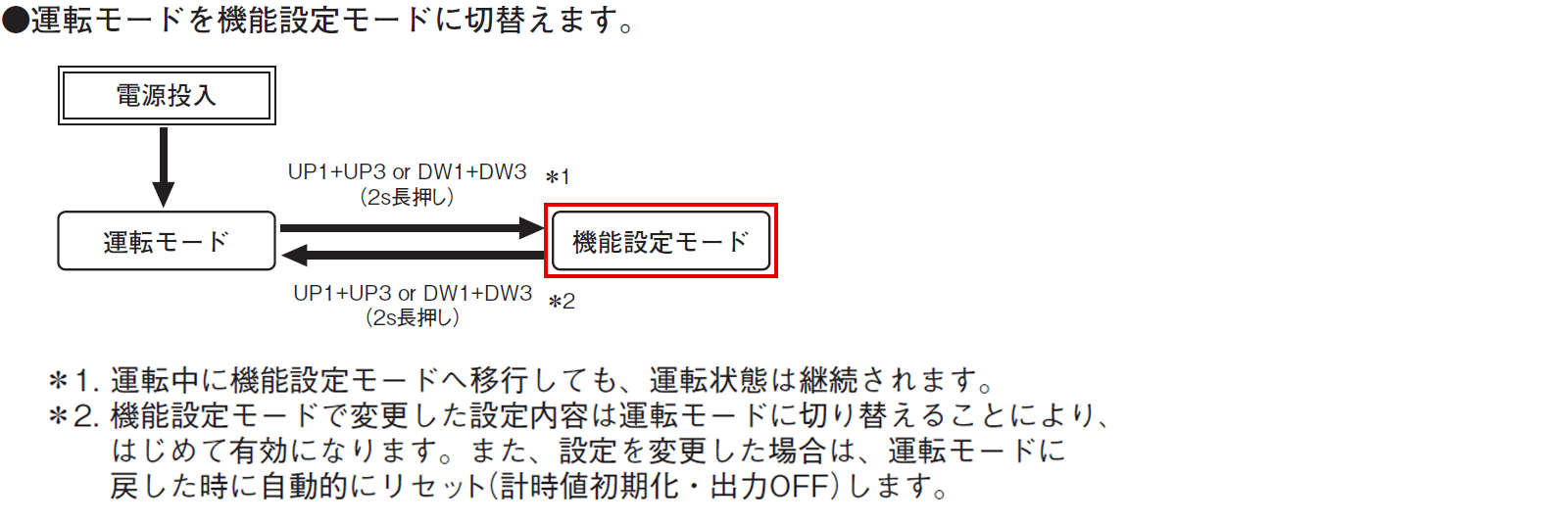

  • 機能設定モードへ移行

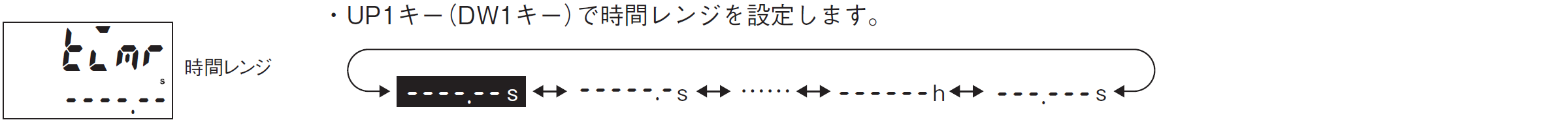

  • 時間レンジ(timr)：お使いの時間レンジを選択。工場出荷時は”-----.--s”に設定されているため、”------.--s”以外の場合は変更してください。

99.9s（0.1s～）は"-----.-s"を選択。
999s（1s～）は"------s"を選択。
99.9min（0.1min～）"-----.-m"を選択。
999min（1min～）"------m"を選択。
99.9h（0.1h～）は"-----.-h"を選択。
999h（1h～）は"------h"を選択。
9990h（10h～）は"------h"を選択。

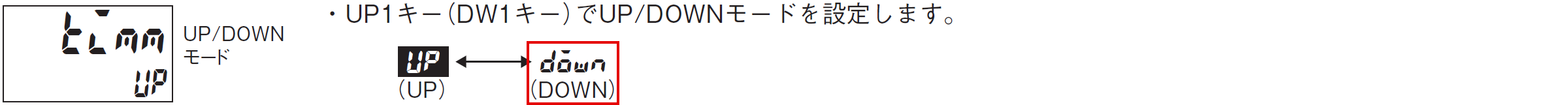

  • UP/DOWNモード(timm)：”DOWN”を選択。工場出荷時は”UP”に設定されているため、”DOWN”に変更してください。

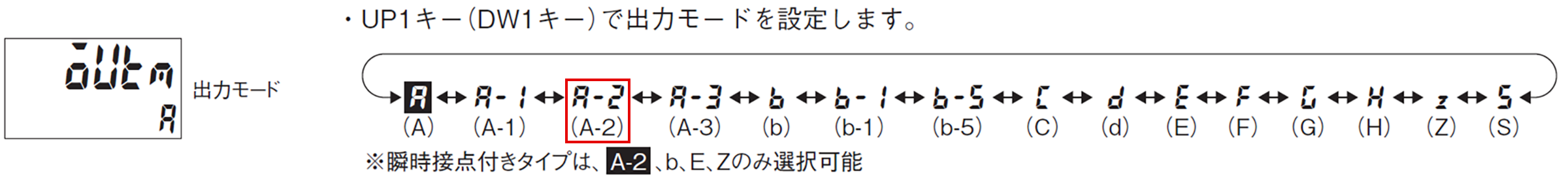

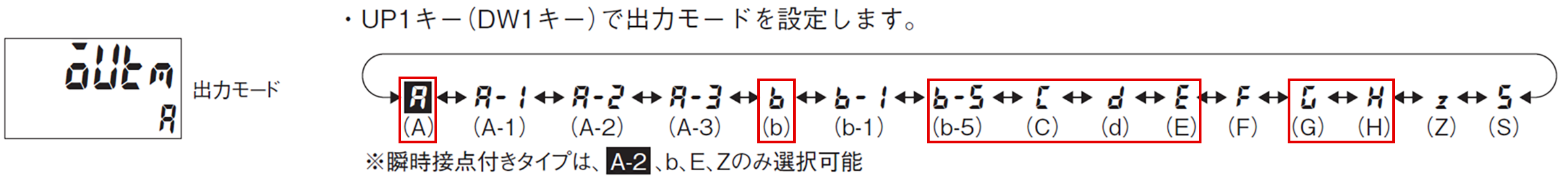

  • 出力モード(OUTM)：お使いの出力モードを選択してください。工場出荷時は”A”に設定されているため、”A”以外の場合は変更してください。

Aの場合、Aを選択
Bの場合、bを選択
Cの場合、Cを選択
Dの場合、dを選択
Eの場合、Eを選択　※H5CCでは計時中のシグナルが有効になります。
Fの場合、b-5を選択
Gの場合、Gを選択
Hの場合、Hを選択

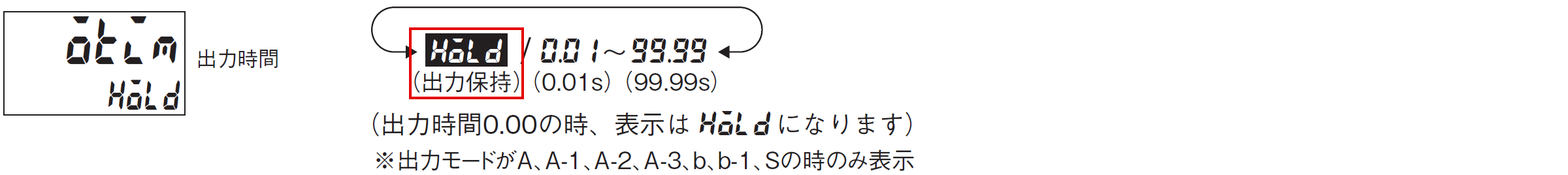

  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。

H5CC-A11/A11Dの場合

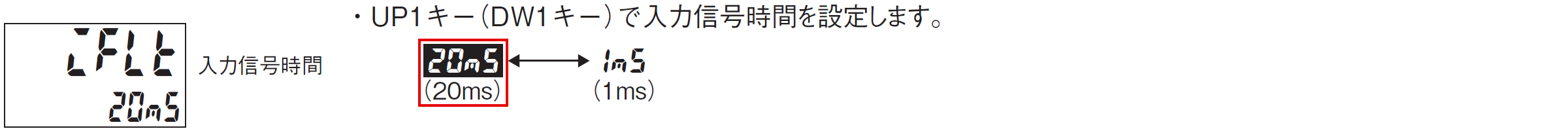

  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。

H5CC-A11Fは設定不要です。

H5CC-A11/A11Dの場合

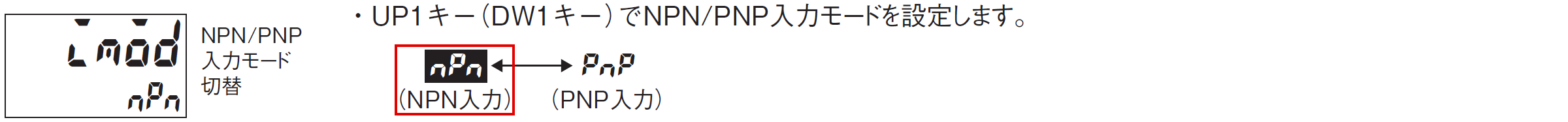

  • 入力モード(imod)：”nPn”を選択。工場出荷時は”nPn”に設定されており変更は不要です。

H5CC-A11Fは設定不要です。

セットロック機構(-306)をお使いの場合

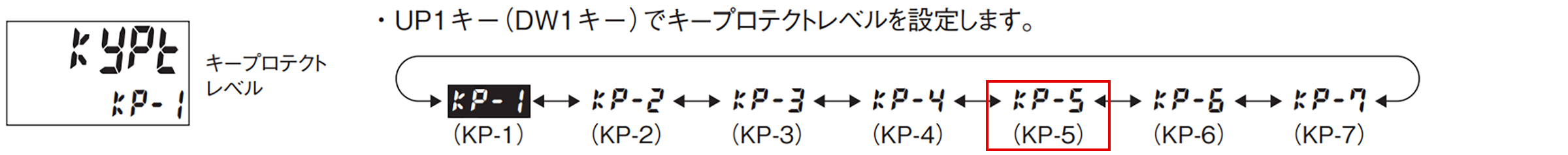

  • キープロテクト(kypt)：”kp-5”を選択。工場出荷時は”kp-1”に設定されているため、”kp-5”に変更してください。”kp-5”は前面キーが全て無効になります。

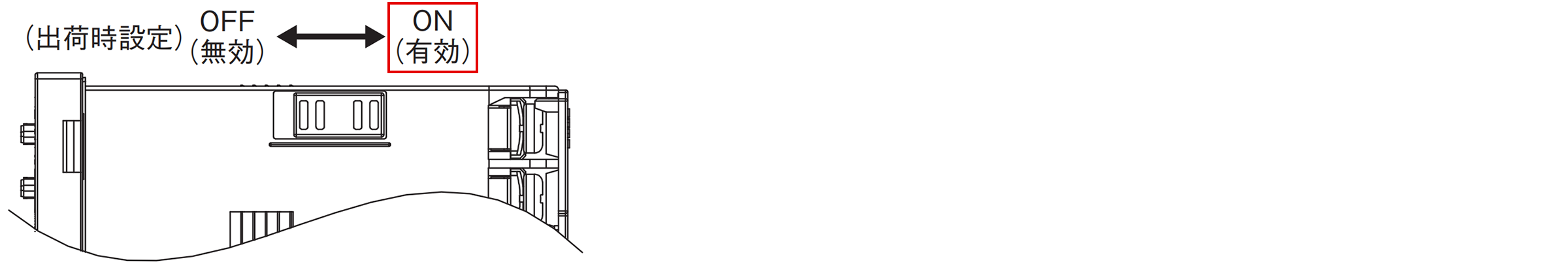

  • 次に製品上部にあるキープロテクトスイッチONにしてください。
既存商品との
相違点		 形H3CA-FA（-306）
AC24-240/DC12-240		 形H5CC-A11F AC/DC24-240
形H5CC-A11 AC100-240
形H5CC-A11D AC24/DC12-48
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）

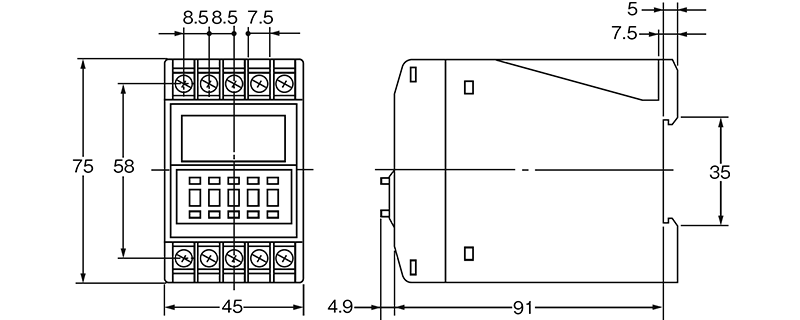

外形寸法 取りつけ方法は表面取りつけで変更ありません。表面取りつけには、ソケットP2CF-11（-E）をご使用ください。ソケットへの接続はねじ締め端子（M3.5）でH3CAから変更ありません。

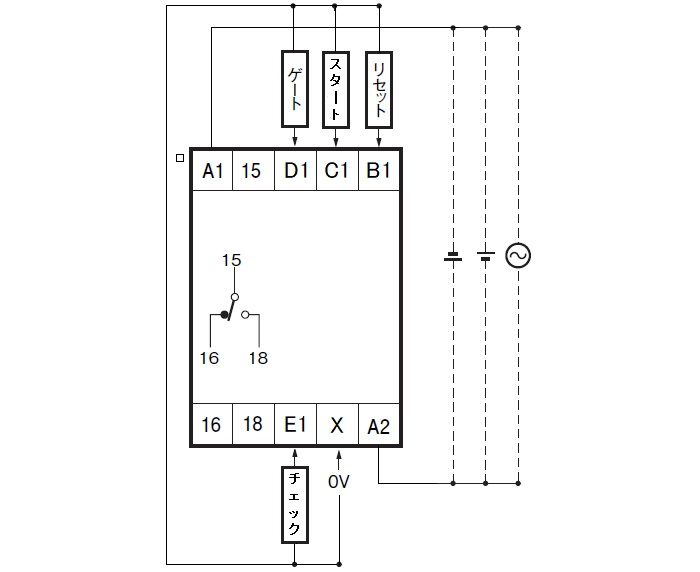

端子配置／
配線接続		 上部ねじ締め端子からピンソケットに変更になります。スタートとシグナルで信号名が異なりますが、同一機能となっています。端子番号が異なり、チェック入力はなくなりますのでご注意ください。
定格
性能		 動作
方式		 減算 減算（DOWN）（設定で選択）
動作
モード		 A、B、C、D、E、F、G、H Aの場合、Aを選択
Bの場合、bを選択
Cの場合、Cを選択
Dの場合、dを選択
Eの場合、Eを選択
※H5CCでは計時中のシグナルが有効になります。
Fの場合、b-5を選択
Gの場合、Gを選択
Hの場合、Hを選択
（設定で切替）
入力
方式		 無電圧入力（NPN） H5CC-A11Fの場合
無電圧入力（NPN）（設定不要）
H5CC-A11/-A11Dの場合
無電圧入力（NPN）/電圧入力（PNP）（設定で選択）
表示
方式		 ポジLCD（バーグラフ付） 7セグメントネガLCD
停電
記憶の
有無		 なし なし
（対応する動作モードを選択することで電源リセット動作）
電源
電圧		 AC24～240V 50/60Hz/DC12～240V H5CC-A11Fの場合
AC24～240V 50/60Hz/DC24～240V
H5CC-A11の場合
AC100～240V 50/60Hz
H5CC-A11Dの場合
AC24V 50/60Hz/DC12～48V
消費
電力		 約4VA（AC24-240）
約2W（DC12-240）		 約5.6VA/約2.7W（AC/DC24-240）
約6.5VA（AC100-240）
約5.4VA/約3.2W（AC24/DC12-48）
最小電源開放時間 0.5s H5CC-A11Fの場合
0.1s
H5CC-A11/-A11Dの場合
0.5s
最小
入力
信号幅		 20ms H5CC-A11Fの場合
50ms（設定不要）
H5CC-A11/-A11Dの場合
20ms/1ms（設定で選択）
桁数 3桁 6桁
時間
レンジ		 99.9s（0.1s～）
999s（1s～）
99.9m（0.1m～）
999m（1m～）
99.9h（0.1h～）
999h（1h～）
9990h（10h～）
（スイッチで切替）		 9999.99s（0.01s～）
99999.9s（0.1s～）
999999s（1s～）
99h59min59s（1s～）
99999.9min（0.1min～）
999999min（1min～）
9999h59min（1min～）
99999.9h（0.1h～）
999999h（1h～）
999.999s（0.001s～）
（設定で切替）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
センサ
待ち
時間		 －（規定なし） 250ms以下
質量 約110g 約120g
安全
規格		 NK、LR規格あり NK、LR規格なし
操作方法

H3CA-FA（-306）をH5CC-A11F/A11/A11Dで設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、入力信号時間、入力モードを設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：お使いの時間レンジを選択。工場出荷時は”-----.--s”に設定されているため、”------.--s”以外の場合は変更してください。

99.9s（0.1s～）は"-----.-s"を選択。
999s（1s～）は"------s"を選択。
99.9min（0.1min～）"-----.-m"を選択。
999min（1min～）"------m"を選択。
99.9h（0.1h～）は"-----.-h"を選択。
999h（1h～）は"------h"を選択。
9990h（10h～）は"------h"を選択。
  • UP/DOWNモード(timm)：”DOWN”を選択。工場出荷時は”UP”に設定されているため、”DOWN”に変更してください。
  • 出力モード(OUTM)：お使いの出力モードを選択してください。工場出荷時は”A”に設定されているため、”A”以外の場合は変更してください。

Aの場合、Aを選択
Bの場合、bを選択
Cの場合、Cを選択
Dの場合、dを選択
Eの場合、Eを選択　※H5CCでは計時中のシグナルが有効になります。
Fの場合、b-5を選択
Gの場合、Gを選択
Hの場合、Hを選択
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。

H5CC-A11/A11Dの場合

  • 入力信号時間(ifLt)：”20ms”を選択。工場出荷時は”20ms”に設定されており変更は不要です。

H5CC-A11Fは設定不要です。

H5CC-A11/A11Dの場合

  • 入力モード(imod)：”nPn”を選択。工場出荷時は”nPn”に設定されており変更は不要です。

H5CC-A11Fは設定不要です。

セットロック機構(-306)をお使いの場合

  • キープロテクト(kypt)：”kp-5”を選択。工場出荷時は”kp-1”に設定されているため、”kp-5”に変更してください。”kp-5”は前面キーが全て無効になります。
  • 次に製品上部にあるキープロテクトスイッチONにしてください。
既存商品との
相違点		 形H3CA-8（-306）
形H3CA-8H（-306）
AC100/110/120
AC200/220/240
DC24
DC100
DC110		 形H5CC-L8E AC100-240
形H5CC-L8ED AC24/DC12-48
形H5CC-L8EF AC/DC24-240
本体の色 ライトグレー（5Y7/1） ブラック（N1.5）
設定方法 ロータリースイッチ（無通電設定可） 6桁上下キー（通電後設定）
外形寸法 取りつけ方法は表面取りつけ、または 埋込み取りつけで、取りつけパネルカットサイズは変更ありません。H3CAと同じソケットがご使用頂けます。
端子配置／

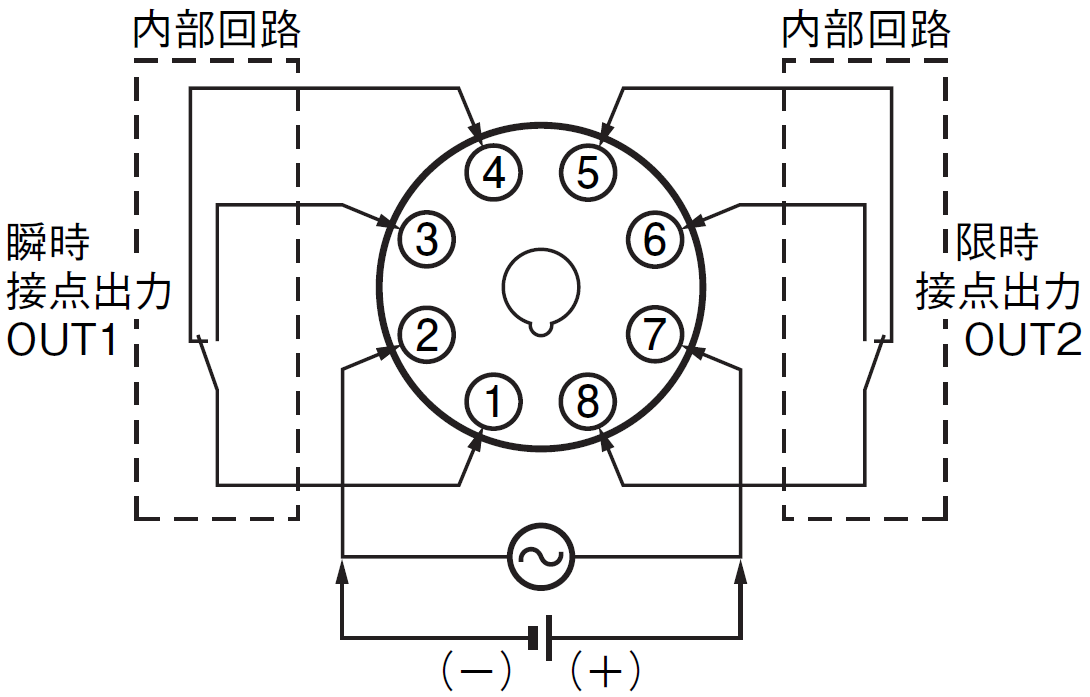

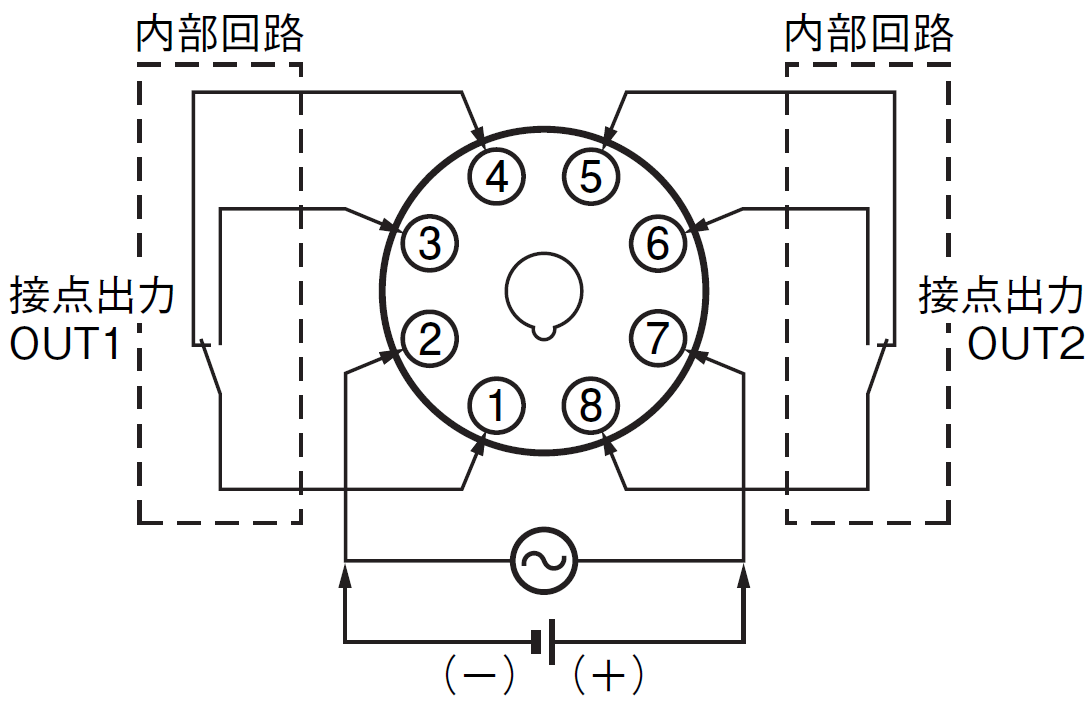

配線接続		 H3CA-8のOUT1/OUT2は限時接点出力、H3CA-8HのOUT1は瞬時接点出力、OUT2は限時接点出力。 OUT1は設定にて瞬時と限時を切り替えることができます。H3CA-8から置換する場合は限時、H3CA-8Hから置換する場合は瞬時に設定してください。
定格
性能		 動作
方式		 減算 減算（DOWN）（設定で選択）
動作
モード		 パワーオンディレー A-2：パワーオンディレー（Ⅰ）
（設定で選択）
表示
方式		 ポジLCD（バーグラフ付） 7セグメントネガLCD
停電
記憶の
有無		 なし なし
（対応する動作モードを選択することで電源リセット動作）
電源
電圧		 AC100/110/120V 50/60Hz
AC200/220/240V 50/60Hz
DC24V
DC100V
DC110V		 H5CC-L8Eの場合
AC100～240V 50/60Hz
H5CC-L8EDの場合
AC24V 50/60Hz/DC12～48V
H5CC-L8EFの場合
AC24～240V 50/60Hz/DC24～240V
消費
電力		 H3CA-8（-306）
約10VA（AC100/110/120）
約10VA（AC200/220/240）
約1W（DC24）
約1W（DC100）
約1W（DC110）
H3CA-8H（-306）
約10VA（AC100/110/120）
約10VA（AC200/220/240）
約2W（DC24）
約2W（DC100）
約2W（DC110）		 約5.6VA/約2.7W（AC/DC24-240）
約6.5VA（AC100-240）
約5.4VA/約3.2W（AC24/DC12-48）
最小電源開放時間 0.1s H5CC-L8E/L8EDの場合
0.5s
H5CC-L8EFの場合
0.1s
桁数 3桁 6桁
時間
レンジ		 99.9s（0.1s～）
999s（1s～）
99.9m（0.1m～）
999m（1m～）
99.9h（0.1h～）
999h（1h～）
9990h（10h～）
（スイッチで切替）		 9999.99s（0.01s～）
99999.9s（0.1s～）
999999s（1s～）
99h59min59s（1s～）
99999.9min（0.1min～）
999999min（1min～）
9999h59min（1min～）
99999.9h（0.1h～）
999999h（1h～）
999.999s（0.001s～）
（設定で切替）
制御
出力		 有接点　AC250V 3A 抵抗負荷（cosφ＝1） 有接点　AC250V 5A 抵抗負荷（cosφ＝1）
質量 約110g 約120g
安全
規格		 NK、LR規格あり NK、LR規格なし
操作方法

H3CA-8/-8H（-306）をH5CC-L8E/L8ED/L8EFで設定する方法

  1. 機種を設定

機種選択モードで”tim(タイマ)”を選択。工場出荷時は”tim(タイマ)”になっており変更は不要です。
  1. 機能設定選択モードで時間レンジ、UP/DOWNモード、出力モード、出力時間、瞬時限時切替を設定
  • 機能設定モードへ移行
  • 時間レンジ(timr)：お使いの時間レンジを選択。工場出荷時は”-----.--s”に設定されているため、”------.--s”以外の場合は変更してください。

99.9s（0.1s～）は"-----.-s"を選択。
999s（1s～）は"------s"を選択。
99.9min（0.1min～）"-----.-m"を選択。
999min（1min～）"------m"を選択。
99.9h（0.1h～）は"-----.-h"を選択。
999h（1h～）は"------h"を選択。
9990h（10h～）は"------h"を選択。
  • UP/DOWNモード(timm)：”DOWN”を選択。工場出荷時は”UP”に設定されているため、”DOWN”に変更してください。
  • 出力モード(OUTM)：”A-2”を選択。工場出荷時は”A”に設定されているため、”A-2”に変更してください。

Aの場合、Aを選択
Bの場合、bを選択
Cの場合、Cを選択
Dの場合、dを選択
Eの場合、Eを選択　※H5CCでは計時中のシグナルが有効になります。
Fの場合、b-5を選択
Gの場合、Gを選択
Hの場合、Hを選択
  • 出力時間(otim)：”HoLd”を選択。工場出荷時は”HoLd”に設定されており変更は不要です。

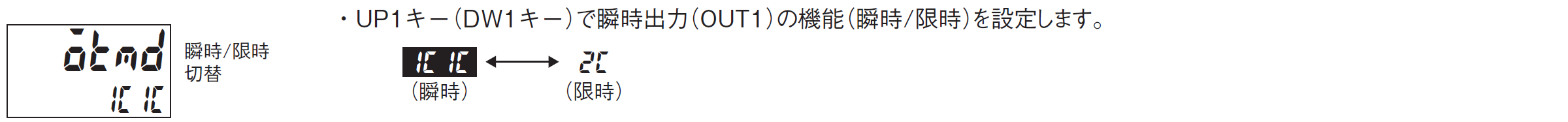

  • 瞬時/限時切替（otmd）：OUT1の瞬時/限時を切り替えます。工場出荷時は”1C1C”に設定されており、H3CA-8Hから置換する場合は変更不要です。H3CA-8から置換する場合は”2C”に変更してください。

セットロック機構(-306)をお使いの場合

  • キープロテクト(kypt)：”kp-5”を選択。工場出荷時は”kp-1”に設定されているため、”kp-5”に変更してください。”kp-5”は前面キーが全て無効になります。
  • 次に製品上部にあるキープロテクトスイッチONにしてください。
