HMI


■ NSシリーズ(プログラマブルターミナル)

●NSシリーズ本体
NSシリーズの機能詳細につきましては、こちらをご覧ください。

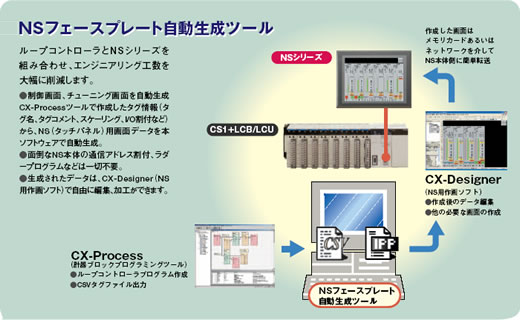

●NSフェースプレート自動生成ツール(CX-Oneに同梱)
CX-Oneの詳細につきましては、こちらをご覧ください。

NSフェースプレート自動生成ツール

【V3.0~】
フェイスプレート自動生成ツールVer.2.0からVer.3.0へのバージョンアップに伴う機能変更は以下の通りです。

(1) 対応計器ブロックの追加
Ver.2.0までに対応していた計器ブロックに追加して、以下の計器ブロックのフェイスプレートの生成を行うことができるようになりました。

指示設定(形式031)
比率設定(形式033)
上下限警報(形式111)
タイマ(形式205)
カウンタ(形式208)
オンオフ弁操作(形式221)
モータ操作(形式222)
可逆モータ操作(形式223)
モータ開閉操作(形式224)
ブレンドPID(形式013)
流量バッチ仕込み(形式014)

(2) 単位・スケール設定へのコメント自動入力
プロジェクト生成時に、自動的に占有する単位・スケール設定へのコメントを自動入力します。これにより、プロジェクト編集時に自動的に占有された単位・スケール設定の誤編集を防ぎます。
