形式 / 種類

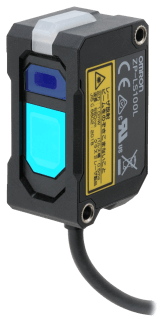

センサヘッド
形状 | 光学方式 | ビーム形状 | 測定距離 | 分解能 *1 | ケーブル長 | 形式 | 標準価格 |
---|---|---|---|---|---|---|---|
![]() |
拡散反射 | ラインビーム | ![]() |
0.5μm | 0.2m | ZP-LS025L 0.2M | ¥39,000 |
2m | ZP-LS025L 2M | ¥39,000 | |||||
スポットビーム | 0.6μm | 0.2m | ZP-LS025S 0.2M | ¥39,000 | |||
2m | ZP-LS025S 2M | ¥39,000 | |||||
ラインビーム | ![]() |
0.7μm | 0.2m | ZP-LS050L 0.2M | ¥39,000 | ||
2m | ZP-LS050L 2M | ¥39,000 | |||||
スポットビーム | 0.8μm | 0.2m | ZP-LS050S 0.2M | ¥39,000 | |||
2m | ZP-LS050S 2M | ¥39,000 | |||||
ラインビーム | ![]() |
1.2μm | 0.2m | ZP-LS100L 0.2M | ¥39,000 | ||
2m | ZP-LS100L 2M | ¥39,000 | |||||
スポットビーム | 1.3μm | 0.2m | ZP-LS100S 0.2M | ¥39,000 | |||
2m | ZP-LS100S 2M | ¥39,000 | |||||
![]() |
拡散反射 | ラインビーム | ![]() |
4μm | 0.2m | ZP-LS300L 0.2M | ¥40,500 |
2m | ZP-LS300L 2M | ¥40,500 | |||||
スポットビーム | 0.2m | ZP-LS300S 0.2M | ¥40,500 | ||||
2m | ZP-LS300S 2M | ¥40,500 | |||||
ラインビーム | ![]() |
14μm | 0.2m | ZP-LS600L 0.2M | ¥40,500 | ||
2m | ZP-LS600L 2M | ¥40,500 | |||||
スポットビーム | 0.2m | ZP-LS600S 0.2M | ¥40,500 | ||||
2m | ZP-LS600S 2M | ¥40,500 |

- 形式
-
- ZP-LS025L 0.2M
- ZP-LS025L 2M
- ZP-LS025S 0.2M
- ZP-LS025S 2M
- ZP-LS050L 0.2M
- ZP-LS050L 2M
- ZP-LS050S 0.2M
- ZP-LS050S 2M
- ZP-LS100L 0.2M
- ZP-LS100L 2M
- ZP-LS100S 0.2M
- ZP-LS100S 2M
- 標準価格
-
- ¥39,000
- ¥39,000
- ¥39,000
- ¥39,000
- ¥39,000
- ¥39,000
- ¥39,000
- ¥39,000
- ¥39,000
- ¥39,000
- ¥39,000
- ¥39,000

- 形式
-
- ZP-LS300L 0.2M
- ZP-LS300L 2M
- ZP-LS300S 0.2M
- ZP-LS300S 2M
- ZP-LS600L 0.2M
- ZP-LS600L 2M
- ZP-LS600S 0.2M
- ZP-LS600S 2M
- 標準価格
-
- ¥40,500
- ¥40,500
- ¥40,500
- ¥40,500
- ¥40,500
- ¥40,500
- ¥40,500
- ¥40,500
- *1. 当社標準対象物(白色拡散物体)を基準距離にて測定周期1ms、平均回数128回で測定した場合の測定値のばらつきの幅です。

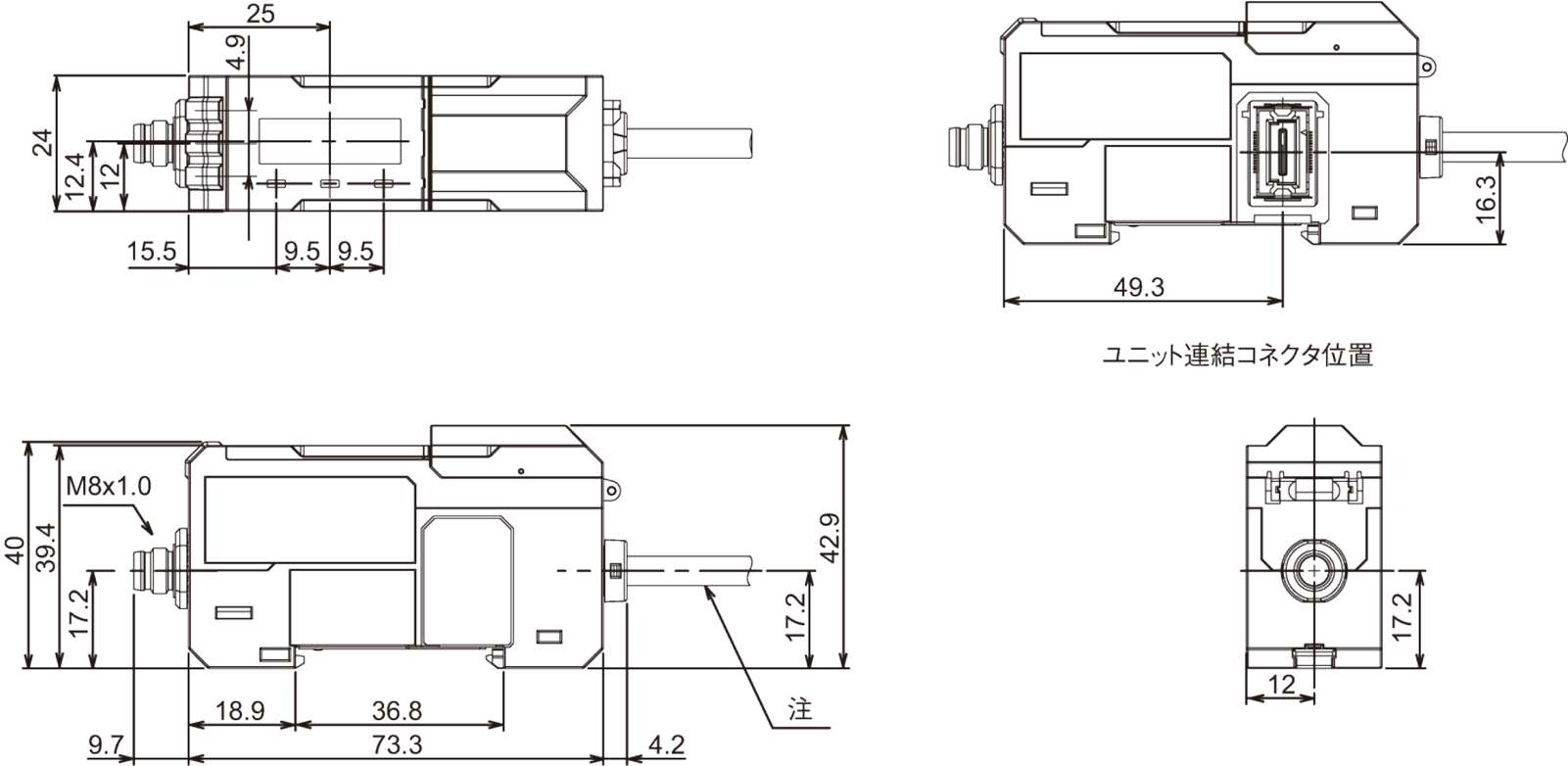

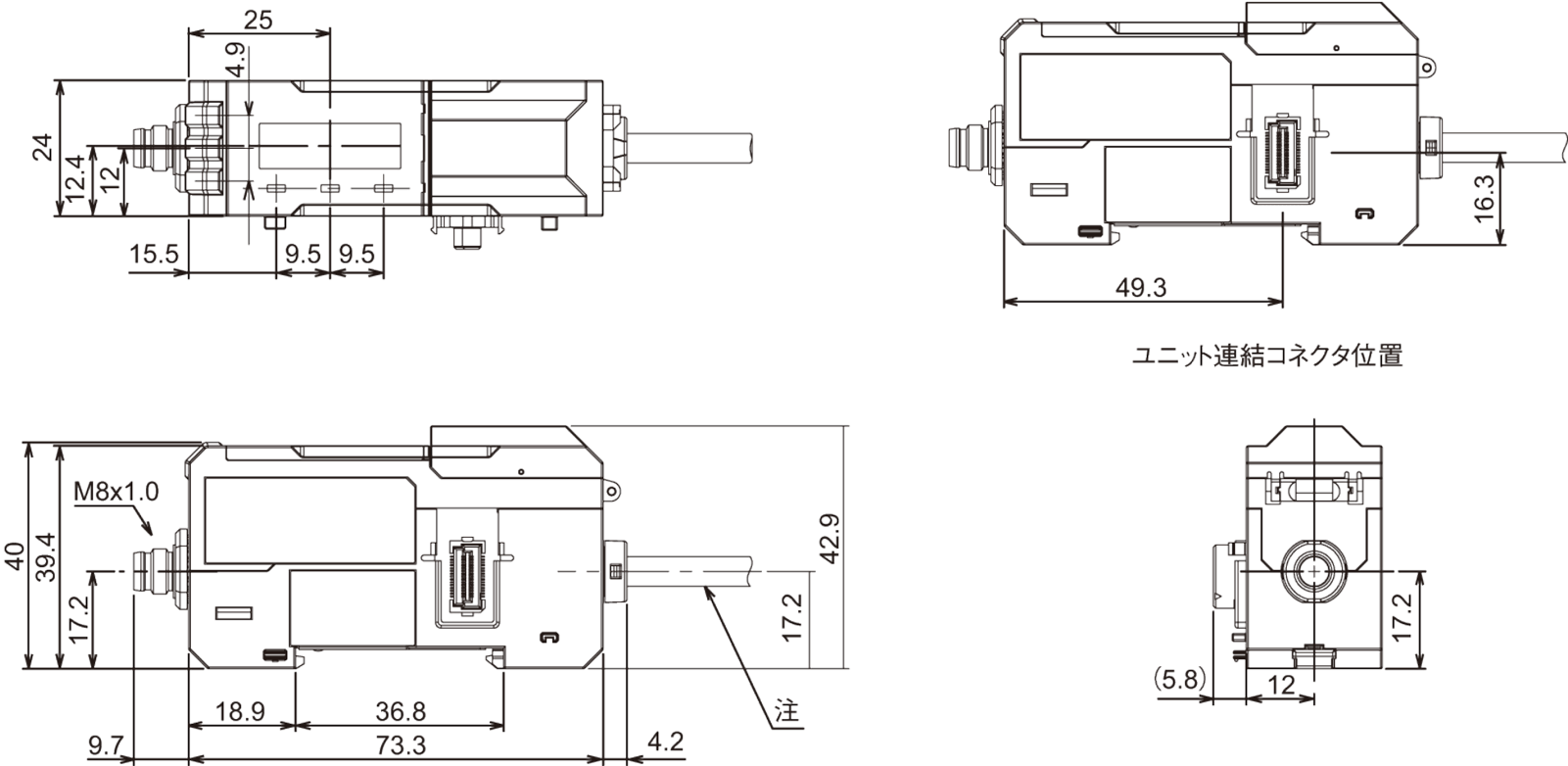

アンプユニット
形状 | 親/子 *1 | アナログ出力 | 判定出力 *2 | 外部入力 *3 | 入出力タイプ | 形式 | 標準価格 |
---|---|---|---|---|---|---|---|
![]() |
親機 | あり | あり | あり | NPN | ZP-L3000 | ¥25,000 |
PNP | ZP-L3050 | ¥25,000 | |||||
なし | あり | あり | NPN | ZP-L3010 | ¥22,000 | ||
PNP | ZP-L3060 | ¥22,000 | |||||
![]() |
子機 | なし | あり | あり | NPN | ZP-L3510 | ¥22,000 |
PNP | ZP-L3560 | ¥22,000 | |||||
![]() |
子機 | なし | なし | なし | - | ZP-L3590 | ¥20,000 |

- 形式
-
- ZP-L3000
- ZP-L3050
- ZP-L3010
- ZP-L3060
- 標準価格
-
- ¥25,000
- ¥25,000
- ¥22,000
- ¥22,000

- 形式
-
- ZP-L3510
- ZP-L3560
- 標準価格
-
- ¥22,000
- ¥22,000

- 形式
-
- ZP-L3590
- 標準価格
-
- ¥20,000
*1. 1代目のアンプユニットには必ず親機が必要です。アンプユニットを複数台連結する1つのシステムで親機は1台のみです。
電源接続は親機のみに必要です。子機や通信ユニットへの電源供給はすべて親機から行います。
*2. HIGH/PASS/LOW
*3. ゼロリセット、レーザOFF、タイミング、リセット、バンク

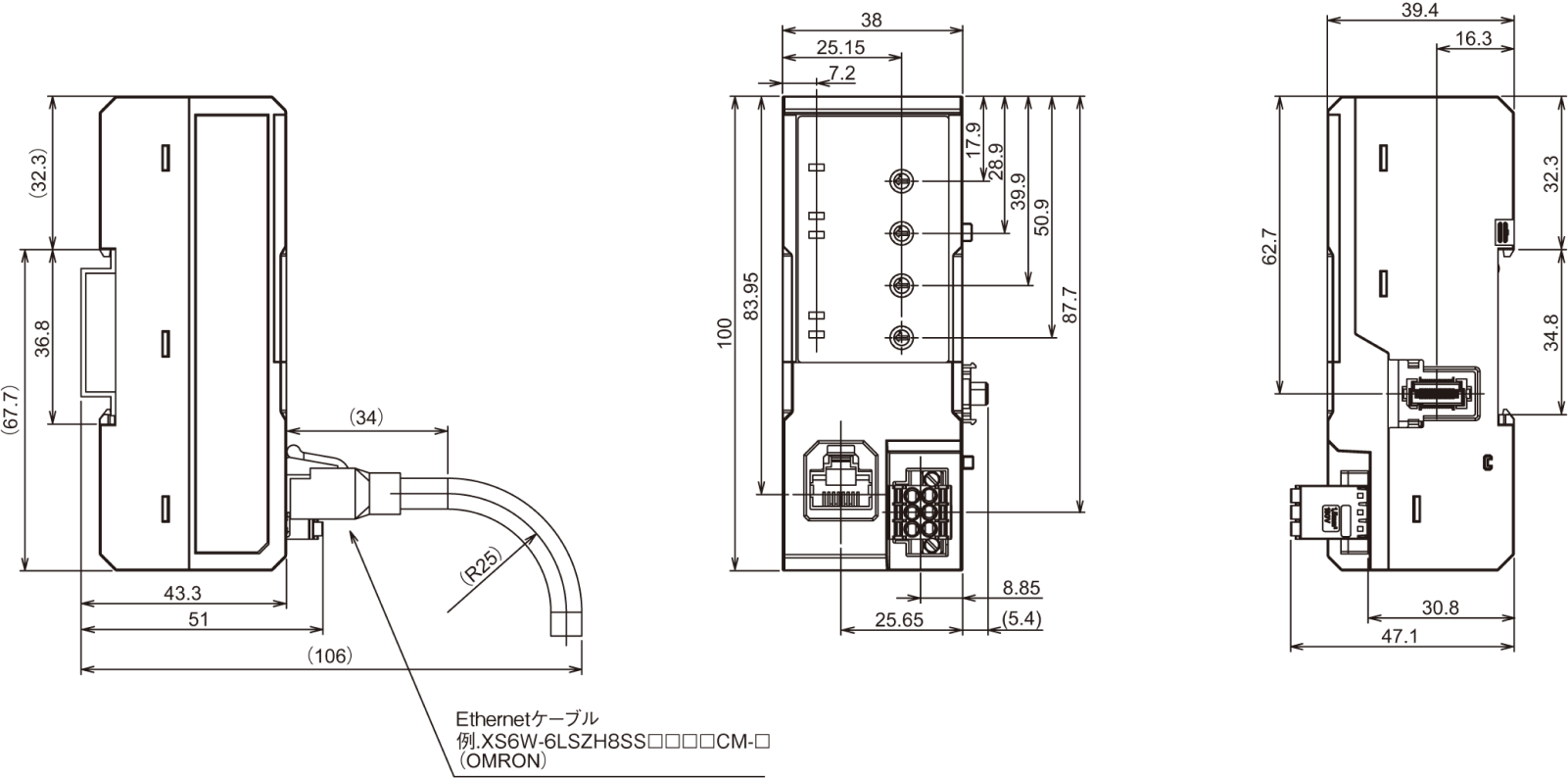

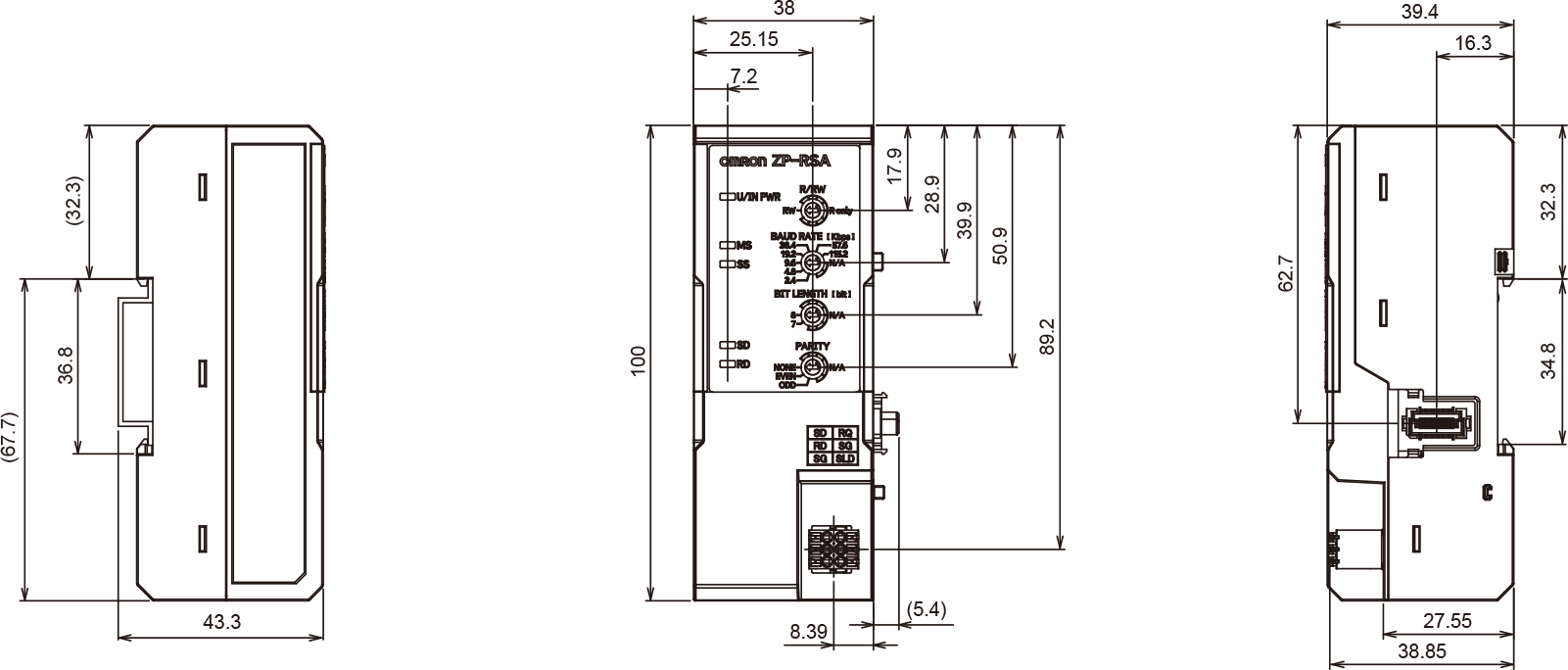

通信ユニット
形状 | 通信タイプ | 接続機器 | 形式 | 標準価格 |
---|---|---|---|---|
![]() |
EtherNet/IP™ 無手順(TCP) |
各社PLC パソコン |
ZP-EIP | ¥35,000 |

- 形式
-
- ZP-EIP
- 標準価格
-
- ¥35,000

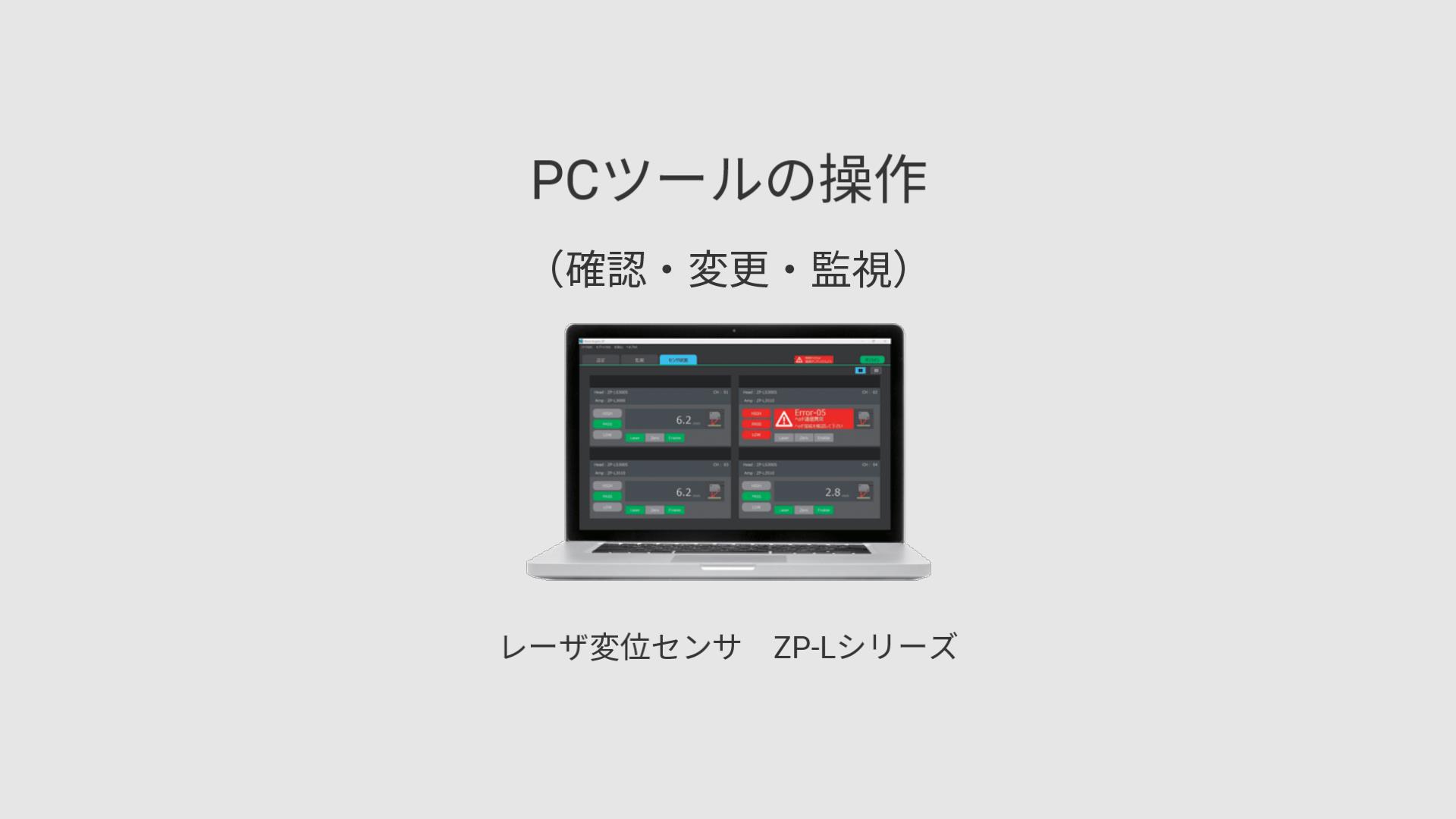

立ち上げ支援用PCツール Wave Inspire ZPを使用いただくには、通信ユニットを使ってパソコンと接続してください。
なお、本ツールは立ち上げ支援用のツールのため、下記をご了承の上、ご使用ください。
(1) オムロンは本ソフトウェアのいかなる不具合により発生した、お客様の直接的、間接的あるいは波及効果による損害に対して一切の責任を負いません。
(2) 本ソフトウェアのご使用により、万一、お客様に損害が生じた場合におきましても、オムロンは一切の責任を負いません。
アクセサリ(別売)
センサヘッド-

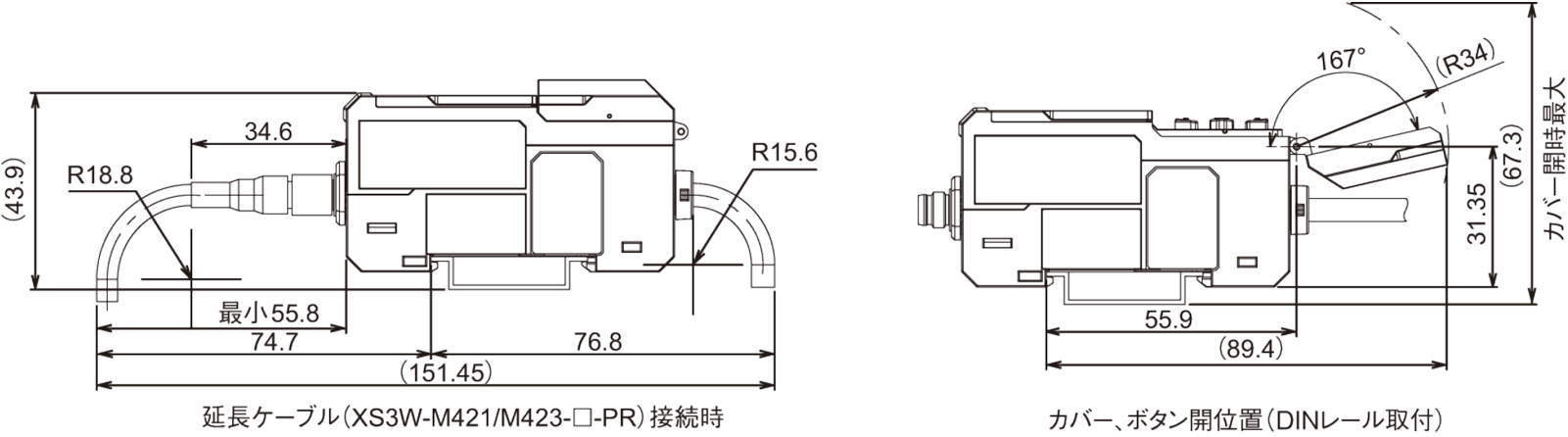

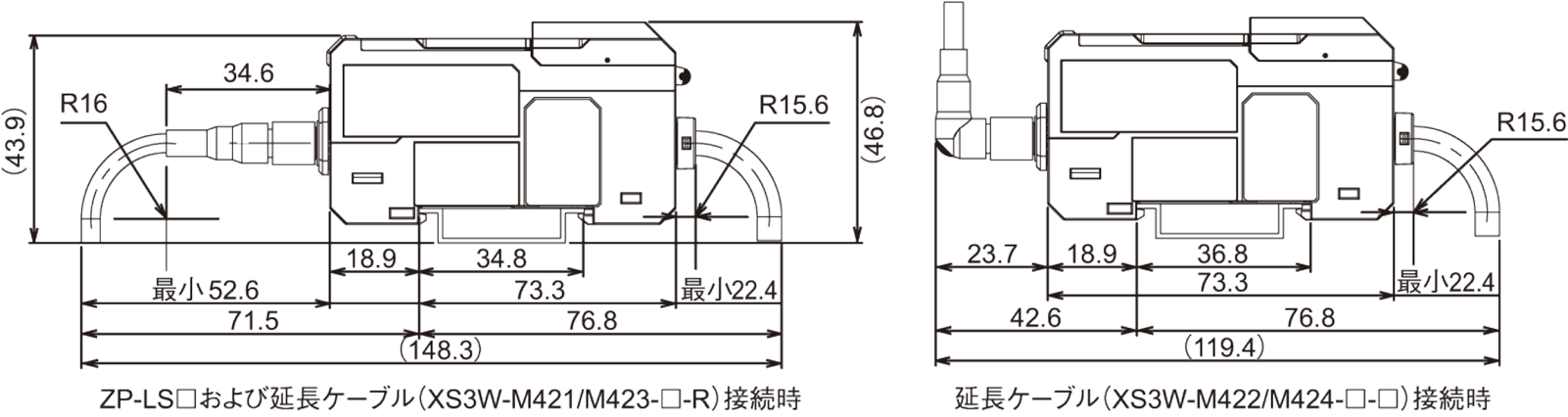

アンプユニット間延長ケーブル
ケーブル仕様 | ケーブル引き出し方向 | 使用方法 | ケーブル長 | 形式 | 標準価格 |
---|---|---|---|---|---|
ノーマルケーブル |
アンプユニット側:ストレート センサヘッド側:ストレート |
動画を見る | 1m | XS3W-M421-401-R | ¥2,500 |
2m | XS3W-M421-402-R | ¥2,650 | |||
5m | XS3W-M421-405-R | ¥3,400 | |||
10m | XS3W-M421-410-R | ¥6,850 | |||
20m | XS3W-M421-420-R | ¥13,800 | |||
アンプユニット側:L形 センサヘッド側:L形 |
動画を見る | 1m | XS3W-M422-401-R | ¥1,750 | |
2m | XS3W-M422-402-R | ¥2,650 | |||
5m | XS3W-M422-405-R | ¥3,400 | |||
10m | XS3W-M422-410-R | ¥6,850 | |||
20m | XS3W-M422-420-R | ¥13,800 | |||
アンプユニット側:ストレート センサヘッド側:L形 |
動画を見る | 1m | XS3W-M423-401-R | ¥1,750 | |
2m | XS3W-M423-402-R | ¥2,650 | |||
5m | XS3W-M423-405-R | ¥3,400 | |||
10m | XS3W-M423-410-R | ¥6,850 | |||
20m | XS3W-M423-420-R | ¥13,800 | |||
アンプユニット側:L形 センサヘッド側:ストレート |
動画を見る | 1m | XS3W-M424-401-R | ¥1,750 | |
2m | XS3W-M424-402-R | ¥2,650 | |||
5m | XS3W-M424-405-R | ¥3,400 | |||
10m | XS3W-M424-410-R | ¥6,850 | |||
20m | XS3W-M424-420-R | ¥13,800 | |||
ロボットケーブル |
アンプユニット側:ストレート センサヘッド側:ストレート |
動画を見る | 1m | XS3W-M421-401-PR | ¥2,300 |
2m | XS3W-M421-402-PR | ¥2,600 | |||
5m | XS3W-M421-405-PR | ¥3,600 | |||
10m | XS3W-M421-410-PR | ¥5,700 | |||
20m | XS3W-M421-420-PR | ¥12,600 | |||
アンプユニット側:L形 センサヘッド側:L形 |
動画を見る | 1m | XS3W-M422-401-PR | ¥2,300 | |
2m | XS3W-M422-402-PR | ¥2,600 | |||
5m | XS3W-M422-405-PR | ¥3,600 | |||
10m | XS3W-M422-410-PR | ¥5,700 | |||
20m | XS3W-M422-420-PR | ¥12,600 | |||
アンプユニット側:ストレート センサヘッド側:L形 |
動画を見る | 1m | XS3W-M423-401-PR | ¥2,300 | |
2m | XS3W-M423-402-PR | ¥2,600 | |||
5m | XS3W-M423-405-PR | ¥3,600 | |||
10m | XS3W-M423-410-PR | ¥5,700 | |||
20m | XS3W-M423-420-PR | ¥12,600 | |||
アンプユニット側:L形 センサヘッド側:ストレート |
動画を見る | 1m | XS3W-M424-401-PR | ¥2,300 | |
2m | XS3W-M424-402-PR | ¥2,600 | |||
5m | XS3W-M424-405-PR | ¥3,600 | |||
10m | XS3W-M424-410-PR | ¥5,700 | |||
20m | XS3W-M424-420-PR | ¥12,600 |
ケーブル仕様
ノーマルケーブル
ケーブル引き出し方向
- アンプユニット側:ストレート
- センサヘッド側:ストレート
- 形式
-
- XS3W-M421-401-R
- XS3W-M421-402-R
- XS3W-M421-405-R
- XS3W-M421-410-R
- XS3W-M421-420-R
- 標準価格
-
- ¥2,500
- ¥2,650
- ¥3,400
- ¥6,850
- ¥13,800
ケーブル引き出し方向
- アンプユニット側:L形
- センサヘッド側:L形
- 形式
-
- XS3W-M422-401-R
- XS3W-M422-402-R
- XS3W-M422-405-R
- XS3W-M422-410-R
- XS3W-M422-420-R
- 標準価格
-
- ¥1,750
- ¥2,650
- ¥3,400
- ¥6,850
- ¥13,800
ケーブル引き出し方向
- アンプユニット側:ストレート
- センサヘッド側:L形
- 形式
-
- XS3W-M423-401-R
- XS3W-M423-402-R
- XS3W-M423-405-R
- XS3W-M423-410-R
- XS3W-M423-420-R
- 標準価格
-
- ¥1,750
- ¥2,650
- ¥3,400
- ¥6,850
- ¥13,800
- 注1. 延長ケーブルは複数本を連結してお使いいただくことはできません。
取りつけ金具
ZP-LS025/-LS050/-LS100用
形状 | 取り付けイメージ | 使用方法 | 形式 | 標準価格 | |
---|---|---|---|---|---|
L型取り付け金具 | ![]() |
![]() |
動画を見る | ZP-XL1 | ¥1,800 |
背面取りつけ金具 | ![]() |
![]() |
動画を見る | ZP-XL2 | ¥1,800 |

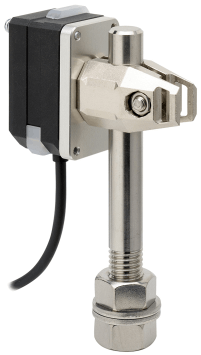

フレキシブル取りつけ金具 | ![]() |
![]() |
動画を見る | ZP-XL5 | ¥3,200 |
フレキシブル取りつけ金具用支柱 50mm | ![]() |
E39-L262 | ¥1,100 | ||
フレキシブル取りつけ金具用支柱 100mm | ![]() |
E39-L263 | ¥1,430 |
取りつけ金具 ZP-LS300/-LS600用
EtherNet/IP通信ケーブル推奨品 コネクタ付ケーブル
EtherNet/IPで100BASE-TX/10BASE-Tを使用する場合は、カテゴリ5以上のSTP(シールドツイストペア)ケーブルを使用します。
商品 | メーカ | ケーブル長 | 形式 | 標準価格 | お問い合わせ先 | |
---|---|---|---|---|---|---|
サイズ・線心数(対数): AWG26 × 4P ケーブルシース材質: PUR |
両側コネクタ付ケーブル
(RJ45/RJ45) RJ45コネクタ小型タイプ *1 ケーブル色:黄色 *2 EtherNet/IP(10BASE/ 100BASE/1000BASE) ![]() |
オムロン株式会社 | 0.3m | 形XS6W-6PUR8SS30CM-YF | ¥3,300 |
オムロン株式会社 カスタマサポートセンタ TEL:0120-919-066 |
0.5m | 形XS6W-6PUR8SS50CM-YF | ¥3,530 | ||||
1m | 形XS6W-6PUR8SS100CM-YF | ¥3,600 | ||||
2m | 形XS6W-6PUR8SS200CM-YF | ¥3,950 | ||||
3m | 形XS6W-6PUR8SS300CM-YF | ¥4,300 | ||||
5m | 形XS6W-6PUR8SS500CM-YF | ¥5,050 | ||||
両側コネクタ付ケーブル
(RJ45/RJ45) RJ45コネクタ堅牢タイプ *1 ケーブル色:ライトブルー EtherNet/IP(10BASE/ 100BASE) ![]() |
0.3m | 形XS5W-T421-AMD-K | ¥6,700 | |||
0.5m | 形XS5W-T421-BMD-K | ¥6,800 | ||||
1m | 形XS5W-T421-CMD-K | ¥7,150 | ||||
2m | 形XS5W-T421-DMD-K | ¥7,900 | ||||
5m | 形XS5W-T421-GMD-K | ¥10,100 | ||||
10m | 形XS5W-T421-JMD-K | ¥13,400 | ||||
サイズ・線心数(対数): AWG26 × 4P ケーブルシース材質: PUR |
両側コネクタ付ケーブル
(RJ45/RJ45) RJ45コネクタ小型堅牢タイプ *3 ケーブル色:黄色 EtherNet/IP ![]() |
スリーエムジャパン 株式会社 |
0.25m | 3RHS4-1100-0.25M |
価格については お問合せ先に お尋ねください |
スリーエム ジャパン 株式会社 カスタマーコールセンター TEL:0570-012-321 |
0.5m | 3RHS4-1100-0.5M | |||||
1m | 3RHS4-1100-1M | |||||
2m | 3RHS4-1100-2M | |||||
5m | 3RHS4-1100-5M | |||||
10m | 3RHS4-1100-10M |
- *1. 小型タイプのケーブルの長さは、0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20mをご用意しております。
堅牢タイプのケーブルの長さは、0.3、0.5、1、2、3、5、10、15mをご用意しております。
詳細は「産業用イーサネットコネクタカタログ(カタログ番号:CDJC-006)」をご参照ください。 - *2. ケーブルの色は、緑色と青色もご用意しております。
- *3. ケーブルの長さは0.25m〜100mをご用意しております。お問い合わせ先にお尋ねください。
定格 / 性能
センサヘッド
項目 | 仕様 | ||||||
---|---|---|---|---|---|---|---|
ZP-LS025L(C) | ZP-LS025S(C) | ZP-LS050L(C) | ZP-LS050S(C) | ZP-LS100L(C) | ZP-LS100S(C) | ||
基準距離 | 25mm | 50mm | 100mm | ||||

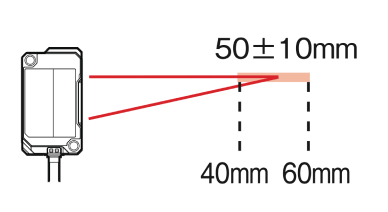

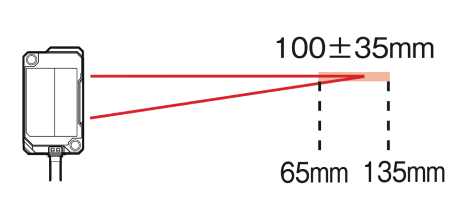

測定距離 | 20〜30mm | 40〜60mm | 65〜135mm | ||||
光源 | 赤色半導体レーザ | ||||||
波長 | 660nm | ||||||
レーザクラス |
ZP-LS□L、ZP-LS□S:クラス2(JIS/IEC/EN/FDA) ZP-LS□LC、ZP-LS□SC:クラス1(JIS/IEC/EN/FDA) |
||||||
レーザ出力 |
ZP-LS□L、ZP-LS□S:1mW以下 ZP-LS□LC、ZP-LS□SC:0.376mW以下 |
||||||
スポット径 *1 | 約50x1000μm | 約φ50μm | 約70x1600μm | 約φ70μm | 約130x2900μm | 約φ120μm | |
リニアリティ (直線性)*2 |
Near側 |
±0.05%F.S. (±5μm) |
±0.1%F.S. (±10μm) |
±0.03%F.S. (±6μm) |
±0.075%F.S. (±15μm) |
±0.025%F.S. (±17.5μm) |
±0.07%F.S. (±49μm) |
20~25mmで使用時 | 40~50mmで使用時 | 65~100mmで使用時 | |||||
全領域 |
±0.08%F.S. (±8μm) |
±0.125%F.S. (±12.5μm) |
±0.04%F.S. (±8μm) |
±0.1%F.S. (±20μm) |
±0.065%F.S. (±45.5μm) |
±0.085%F.S. (±59.5μm) |
|
20~30mmで使用時 | 40~60mmで使用時 | 65~135mmで使用時 | |||||
分解能(繰り返し精度)*3 | 0.5μm | 0.6μm | 0.7μm | 0.8μm | 1.2μm | 1.3μm | |
温度特性 *4 | 0.01%F.S./°C | 0.01%F.S./°C | 0.01%F.S./°C | ||||
表示灯 |
2個(色で識別) HIGH(橙色)/PASS(緑色)/LOW(橙色)、範囲外(白色)、エラー(赤色)、設定モード時(青色) |
||||||
使用周囲照度 | 受光面照度白熱ランプ:10,000lx以下 | ||||||
周囲温度範囲 | 動作時:-10~+50°C、保存時:-15~+70°C(ただし、氷結・結露しないこと) | ||||||
周囲湿度範囲 | 動作時・保存時:各35~85%RH(ただし、結露しないこと) | ||||||
耐電圧 | AC1,000V 50/60Hz 1min. | ||||||
絶縁抵抗 | 20MΩ以上(DC500Vにて) | ||||||
振動(耐久) | 10~500Hz 複振幅1.5mm X、Y、Z各方向120min. | ||||||
衝撃(耐久) | 300m/s2 6方向(上下・左右・前後)各3回 | ||||||
保護構造 | IP67(IEC60529) | ||||||
接続方式 *5 | コネクタ中継タイプ(標準コード長2m/0.2m) | ||||||
材質 | ケース・カバー:ポリブチレンテレフタレート、光学窓:ガラス、ねじ部:黄銅、ケーブル:PVC | ||||||
質量(本体のみ) | 約90g(コード長2m)、約45g(コード長0.2m) | ||||||
付属品 | 取扱説明書、コンプライアンスシート、FDA証明ラベル、固定ねじ(M3×30mm 2本)、レーザ警告ラベル(ZP-LS□L、ZP-LS□Sのみ) |
- *1. 基準距離における値(実力値)で、中心光強度の1/e2(13.5%)で定義しています。
- *2. 当社標準対象物(白色拡散物体)を測定した場合の、変位出力の理想直線に対する誤差を示します。対象物によって、直線性や測定値が変わることがあります。F.S.とは測定範囲の全範囲を示します。(ZP-LS100L:70mm)
- *3. 当社標準対象物(白色拡散物体)を基準距離にて測定周期1ms、平均回数128回で測定した場合の値です。
- *4. センサヘッドと当社標準対象物(白色拡散物体)の間をアルミの治具で固定した場合の値(代表例)です。(基準距離で測定)
- *5. 本製品は、レーザ変位センサアンプユニット(ZP-L3□□□)から電源が供給されます。
項目 | 仕様 | ||||
---|---|---|---|---|---|
ZP-LS300L(C) | ZP-LS300S(C) | ZP-LS600L(C) | ZP-LS600S(C) | ||
基準距離 | 300mm | 600mm | |||

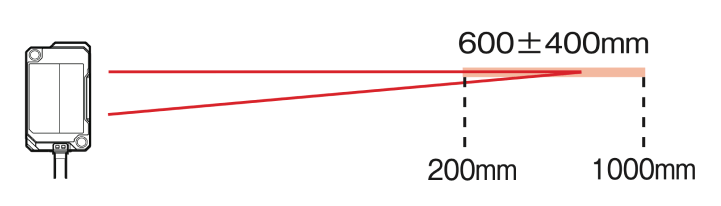

測定距離 | 150~450mm | 200~1000mm | |||
光源 | 赤色半導体レーザ | ||||
波長 | 660nm | ||||
レーザクラス |
ZP-LS□L、ZP-LS□S:クラス2(JIS/IEC/EN/FDA) ZP-LS□LC、ZP-LS□SC:クラス1(JIS/IEC/EN/FDA) |
||||
レーザ出力 |
ZP-LS□L、ZP-LS□S:1mW以下 ZP-LS□LC、ZP-LS□SC:0.376mW以下 |
||||
スポット径 *1 | 約340x2800μm | 約φ310μm | 約670x5800μm | 約φ600μm | |
リニアリティ (直線性)*2 |
Near側 |
±0.03%F.S. (±90μm) |
±0.04%F.S. (±120μm) |
±0.06%F.S. (±480μm) |
±0.075%F.S. (±600μm) |
150~300mmで使用時 | 200~600mmで使用時 | ||||
全領域 |
±0.1%F.S. (±300μm) |
±0.125%F.S. (±375μm) |
±0.15%F.S. (±1,200μm) |
±0.2%F.S. (±1,600μm) |
|
150~450mmで使用時 | 200~1,000mmで使用時 | ||||
分解能(繰り返し精度)*3 | 4μm | 14μm | |||
温度特性 *4 | 0.01%F.S./°C | 0.02%F.S./°C | |||
表示灯 |
2個(色で識別) HIGH(橙色)/ PASS(緑色)/ LOW(橙色)、範囲外(白色)、エラー(赤色)、設定モード時(青色) |
||||
使用周囲照度 | 受光面照度白熱ランプ:5,000lx以下 | ||||
周囲温度範囲 | 動作時:-10~+50°C、保存時:-15~+70°C(ただし、氷結・結露しないこと) | ||||
周囲湿度範囲 | 動作時・保存時:各35~85%RH(ただし、結露しないこと) | ||||
耐電圧 | AC1,000V 50/60Hz 1min. | ||||
絶縁抵抗 | 20MΩ以上(DC500Vにて) | ||||
振動(耐久) | 10~500Hz 複振幅1.5mm X、Y、Z各方向120min. | ||||
衝撃(耐久) | 300m/s2 6方向(上下・左右・前後)各3回 | ||||
保護構造 | IP67(IEC60529) | ||||
接続方式 *5 | コネクタ中継タイプ(標準コード長2m/0.2m) | ||||
材質 | ケース・カバー:ポリブチレンテレフタレート、光学窓:ガラス、ねじ部:黄銅、ケーブル:PVC | ||||
質量(本体のみ) | 約110g(コード長2m)、約45g(コード長0.2m) | ||||
付属品 | 取扱説明書、コンプライアンスシート、FDA証明ラベル、固定ねじ(M3×35mm 2本)、レーザ警告ラベル (ZP-LS□L、ZP-LS□Sのみ) |
- *1. 基準距離における値(実力値)で、中心光強度の1/e2(13.5%)で定義しています。
- *2. 当社標準対象物(白色拡散物体)を測定した場合の、変位出力の理想直線に対する誤差を示します。対象物によって、直線性や測定値が変わることがあります。F.S.とは測定範囲の全範囲を示します。(ZP-LS100L:70mm)
- *3. 当社標準対象物(白色拡散物体)を基準距離にて測定周期1ms、平均回数128回で測定した場合の値です。
- *4. センサヘッドと当社標準対象物の間(白色拡散物体)をアルミの治具で固定した場合の値(代表例)です。(基準距離で測定)
- *5. 本製品は、レーザ変位センサアンプユニット(ZP-L3□□□)から電源が供給されます。
アンプユニット 親機ZP-L30□0
項目 | 仕様 | ||||||
---|---|---|---|---|---|---|---|
ZP-L3000 | ZP-L3010 | ZP-L3050 | ZP-L3060 | ||||
親機 / 子機 | 親機 | ||||||
入出力タイプ | NPN | PNP | |||||
アナログ出力 *1 |
電力出力 |
4~20mA 最大負荷抵抗350Ω |
アナログ出力なし |
4~20mA 最大負荷抵抗350Ω |
アナログ出力なし | ||
電圧出力 |
±5V、1~5V、0~5V 出力インピーダンス:100Ω |
±5V、1~5V、0~5V 出力インピーダンス:100Ω |
|||||
制御出力 *2 |
HIGH/PASS/LOW/エラー出力 オープンコレクタ出力DC30V、50mA以下、残留電圧:2V以下 N.O.、N.C.切り替え可能 |
||||||
外部入力 | ゼロリセット、レーザOFF、タイミング、リセット、BANK | ||||||
ON時:0V短絡または1.2V以下 OFF時:開放(漏れ電流0.1mA以下) |
ON時:電源電圧短絡または電源電圧-1.2V以内 OFF時:開放(漏れ電流0.1mA以下) |
||||||
測定周期 | 125μs/250μs/500μs/1ms/2ms/4ms/20ms/50ms/100ms切替式 | ||||||
最大接続台数 | 16台(親機1台につき子機15台が接続可能) | ||||||
表示 |
有機ELディスプレイ 判定表示灯:HIGH(橙色)、PASS(緑色)、LOW(橙色) 状態表示灯:LASER(緑色)、SERO(緑色)、ENABLE(緑色) |
||||||
電源電圧 *3 | DC10~30V リップル(p-p)10%含む | ||||||
消費電力 *4 | 2,300mW以下 | 2,000mW以下 | 2,300mW以下 | 2,000mW以下 | |||
周囲温度範囲 |
動作時:-10~+50°C(単体/連結) 保存時:-15~+70°C(ただし、氷結・結露しないこと) |
||||||
周囲湿度範囲 | 動作時・保存時:各35~85%RH(ただし、結露しないこと) | ||||||
帯電性 | AC1,000V 50/60Hz 1min. | ||||||
絶縁抵抗 | 20MΩ以上(DC500Vにて) | ||||||
振動(耐久) | 10~150Hz 複振幅0.7mm X、Y、Z各方向80min. | ||||||
衝撃(耐久) | 300m/s2 6方向(上下・左右・前後)各3回 | ||||||
保護構造 | IP40(IEC60529) | ||||||
接続方式 | コード引き出しタイプ(標準コード長2m) | ||||||
材質 |
本体ケース、操作部カバー:ポリカーボネート ケーブル:PVC |
||||||
質量(本体のみ) | 約160g | 約150g | 約160g | 約150g | |||
付属品 | 取扱説明書、コンプライアンスシート |
- *1. ±5V、1~5V、0~5V、4~20mAのいずれかを選択して使用します。
- *2. 親機を含め6台以上増設する場合は、負荷電流20mA/ch以下で使用してください。
- *3. 本製品に供給する電源は、クラス2電源を使用してください。親機を含め6台以上増設する場合は、電源電圧20~30V(p-p)10%含むで使用してください。
- *4. センサヘッドを含みます。各出力の負荷電流を含みません。
アンプユニット 子機ZP-L35□0
項目 | 仕様 | |||
---|---|---|---|---|
ZP-L3510 | ZP-L3560 | ZP-L3590 | ||
親機 / 子機 | 子機 | |||
入出力タイプ | NPN | PNP | 入出力なし | |
アナログ出力 *1 |
電力出力 | アナログ出力なし | ||
電圧出力 | ||||
制御出力 *2 |
HIGH/PASS/LOW/エラー出力 オープンコレクタ出力DC30V、50mA以下、残留電圧:2V以下 N.O.、N.C.切り替え可能 |
制御出力なし | ||
外部入力 | ゼロリセット、レーザOFF、タイミング、リセット、BANK | 外部入力なし | ||
ON時:0V短絡または1.2V以下 OFF時:開放(漏れ電流0.1mA以下) |
ON時:電源電圧短絡または 電源電圧-1.2V以内 OFF時:開放(漏れ電流0.1mA以下) |
|||
測定周期 | 125μs/250μs/500μs/1ms/2ms/4ms/20ms/50ms/100ms切替式 | |||
最大接続台数 | 16台(親機1台につき子機15台が接続可能) | |||
表示 |
有機ELディスプレイ 判定表示灯:HIGH(橙色/赤色)、PASS(緑色/赤色)、LOW(橙色/赤色) 状態表示灯:LASER(緑色)、ZERO(緑色)、ENABLE(緑色) |
|||
電源電圧 *3 | 親機から供給 | |||
消費電力 *4 | 2000mW以下 | |||
周囲温度範囲 |
動作時:-10~+50°C(単体/連結) 保存時:-15~+70°C(ただし、氷結・結露しないこと) |
|||
周囲湿度範囲 | 動作時・保存時:各35~85%RH(ただし、結露しないこと) | |||
帯電圧 | AC1,000V 50/60Hz 1min. | |||
絶縁抵抗 | 20MΩ以上(DC500Vにて) | |||
振動(耐久) | 10~150Hz 複振幅0.7mm X、Y、Z各方向80min. | |||
衝撃(耐久) | 300m/s2 6方向(上下・左右・前後(各3回 | |||
保護構造 *5 | IP40(IEC60529) | |||
接続方式 | コード引き出しタイプ(標準コード長2m) | なし | ||
材質 |
本体ケース、操作部カバー:ポリカーボネート ケーブル:PVC |
本体ケース、操作部カバー: ポリカーボネート |
||
質量(本体のみ) | 約140g | 約140g | 約170g | |
付属品 | 取扱説明書、コンプライアンスシート |
- *1. ±5V、1~5V、0~5V、4~20mAのいずれかを選択して使用します。
- *2. 親機を含め6台以上増設する場合は、負荷電流20mA/ch以下で使用してください。
- *3. 本製品に供給する電源は、クラス2電源を使用してください。親機を含め6台以上増設する場合は、電源電圧20~30V(p-p)10%含むで使用してください。
- *4. センサヘッドを含みます。各出力の負荷電流を含みません。
- *5. アンプユニット親機と連結接続時です。
通信ユニット
一般仕様
項目 | 仕様(ZP-EIP) |
---|---|
接続可能センサ | ZPシリーズアンプユニット |
電源電圧 | DC10~30V、リップル(p-p)10%含む(アンプユニットより供給) |
消費電力 | 1,500mW以下(アンプユニットは含まない) |
表示灯 | MS(緑色/赤色)、NS(緑色/赤色)、L/A ETH1(緑色)、U/IN PWR(緑色)、SS(緑色/赤色) |
外部入力 |
Mode1選択時:通信ユニットバッファリング制御用入力(2入力) Mode2選択時:頭出し情報入力(2入力) ・DC入力方式 入力電圧:DC10~30V 入力電流:8mA TYP(DC24V) ON電圧/ON電流:8.8V以上/2mA以上 OFF電圧/OFF電流:4V以下/0.5mA以下 |
制御出力 |
通信ユニットバッファリング状態出力(2出力) ・トランジスタ出力方式 出力電圧:DC10~30V 最大負荷電流:50mA ON時残留電圧:2V以下 OFF時漏れ電流:0.1mA以下 |
周囲温度範囲 | 動作時:-10~+50°C、保存時:-15~+70°C(ただし、氷結・結露しないこと) |
周囲湿度範囲 | 動作時・保存時:35~85%RH(ただし、結露しないこと) |
振動(耐久) | 10~150Hz 複振幅0.7mm X、Y、Z各方向80min. |
衝撃(耐久) | 300m/s2 6方向(上下・左右・前後)各3回 |
耐電圧 | AC1,000V 50/60Hz 1min. |
周囲湿度範囲 | 動作時:-10~+50°C、保存時:-15~+70°C(ただし、氷結・結露しないこと) |
絶縁抵抗 | 20MΩ以上(DC500Vにて) |
最大センサ連結台数 | 16台 |
保護構造 *1 | IP20(IEC60529) |
質量(本体のみ) | 約85g |
材質 | ポリカーボネート |
付属品 | 取扱説明書、コンプライアンスシート、エンドプレート(2個) |
- *1. アンプユニット接続時です。
EtherNet/IP 通信仕様
項目 | 仕様(ZP-EIP) | |
---|---|---|
通信プロトコル |
EtherNet/IPプロトコル ・Implicitメッセージ(Class1) ・Explicitメッセージ(Class3、UCMM |
|
変調方式 | ベースバンド | |
通信速度設定 | 10Mbps/100Mbps | |
EtherNet物理層 *1 | 100BASE-TX/10BASE-T(ただし、100BASE-TXを推奨します。) | |
スイッチングハブ | レイヤ2スイッチ | |
伝送媒体 |
カテゴリ5以上ツイストペアケーブル (推奨ケーブル:アルミテープと編組の二重遮へいシールドケーブル) |
|
伝送距離 | 100m以内(ノードとノード間、ハブとノード間) | |
トポロジ | スター型、ツリー型 | |
接続台数 |
・スター型:制限なし ・ツリー型:スイッチングハブの使用において、カスケード接続数に制限なし |
|
アナログ出力 *1 | コネクション数 *2 | 1(Point to Point) |
パケットイン ターバル(RPI) | 1~10,000ms | |
ユニット許容通 信帯域幅 | 4,000pps | |
Explicit メッセージ | Class3(コネク ション数)*2 | 5 |
UCMM(非コネ クション型)*2 | サポート | |
EtherNet/IP I/Oコネクションサイズ |
入力:276バイト以下(INデータ、ステータス、空きエリアを含む) 出力:24バイト以下(OUTデータ、空きエリアを含む) |
|
サポート機能 | サポートサービス |
タグデータリンク、CIPメッセージ通信、時計自動調整(NTP/SNTPクライアント)、 BOOTP(クライアント)、DHCP(クライアント) |
IPアドレス重複 検知 | 検知機能あり |
- *1. タグデータリンクをご使用の場合は、100BASE-TXにて使用してください。
- *2. タグデータリンク(Class1)、Class3、およびUCMMを同時に接続可能なコネクション最大数は10となります。
外形寸法
センサヘッド
形状 | 外形寸法 | ||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ZP-LS025□
ZP-LS050□
ZP-LS100□
![]() |
![]() *1.
*2.
|
||||||||||||||||||||||
ZP-LS300□_LS600□
![]() |
![]() *1.
*2.
|
アンプユニット
形状 | 外形寸法 | ||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
親機
ZP-L30□0 ![]() |
![]() XS3Wコネクタケーブル ソケット(ストレート)
XS3Wコネクタケーブル ソケット(L形)
![]() XS3Wコネクタケーブル ソケット(ストレート)
![]() 注. ケーブルの仕様は、以下の通りです。
|
||||||||||||||||||||||||||
子機
ZP-L3510
ZP-L3560
![]() |
![]() 注. ケーブルの仕様は、以下の通りです。
|
||||||||||||||||||||||||||
ZP-L3590
![]() |
![]() |
通信ユニット
形状 | 外形寸法 |
---|---|
ZP-EIP
![]() |
![]() |
