NEW2020年12月発売

電子カウンタ・タコメータ H7CCデジタルカウンタを
さらにわかりやすく

H7CCは交換時期の見える化や、視認性・操作性の向上で、
保全工数/作業工数の削減に貢献する
新しい価値を実現しました

電子カウンタ・タコメータ H7CC（2020年12月発売）

「わかりやすさ、見やすさ」を追求

わかりやすい操作、見やすいデザインで
設定工数を短縮

H7CCの操作性の向上を1分22秒でご紹介します。

白色LCDで視認性向上

細身の白文字で、表示内容も見やすく、見間違いを防止します。

6桁の上下キーで操作性を向上

設定時のボタン操作　回数が約半分に*1

*1.当社従来品との比較

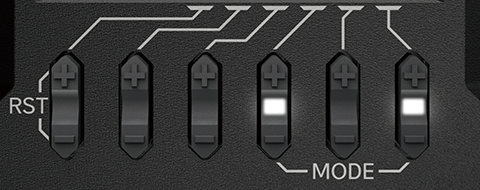

直感操作をガイドするLEDを実装特許出願中*2

設定範囲をLEDでガイド

LED表示例

モード設定 / 入力モード（CNTM）
3桁の設定 / 起動補償タイマ（STMR）
5桁の設定 / プリスケール値（PSCL）

モード設定や桁数などが直感的にわかりやすく操作できます。

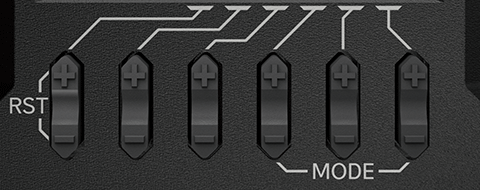

キーのLEDが点灯・点滅して操作場所を明確に

操作時はキーのLEDが点灯・点滅表示し、暗所でも確実な操作をガイドします。

進捗状況をわかりやすく

カウント進捗をレベル表示でお知らせ、遠くからでも確認ができます。

*2. 「特許出願中」の表記は、日本で特許出願中であることを示しています。（2020年12月現在）

交換時期お知らせ機能で事後保全を未然に防止

H7CCの交換時期お知らせ機能を1分18秒でご紹介します。
H7CC交換時期計算ツールは こちら

FROM
気づかない間にカウンタが止まっていたことはありませんか？

製品寿命を過ぎると、急に停止したり、所定の制御ができないといった現象が発生する可能性があります。これを防ぐために保全の工数がかかっていないでしょうか？
また、機械に異常があった場合に、何が原因かを特定するために工数がかかっていないでしょうか？

TO
交換時期がわかりやすく、保全工数を削減

H7CCは交換時期を表示でお知らせします。
交換時期になると、カウント値と「RPLC（REPLACE）」が1秒周期で表示されます。

簡単に交換時期を算出する計算ツールをご用意

電解コンデンサの劣化は使用環境により異なります。実際の使用条件に合わせて簡単に交換時期を設定できる計算ツールを準備しています。

H7CC交換時期計算ツールは こちら

カウンタのような制御機器には製品寿命があります

カウンタにも製品寿命があります。リレー出力の接点は10万回が寿命の目安です。
また、内蔵の電解コンデンサが劣化するため、オムロンは7～10年を目安に定期交換を推奨しています。寿命を超えて使用いただいた場合、発煙、発臭の可能性もあります。

配線設計ももっと簡単に

電源-入力間を絶縁分離しました。
接地や回り込み回路の配慮が不要です。

*3. AC電源の接地は商用電源側の接地を意味します。

水のかかる環境での使用や、洗浄にも対応できます*4

H7CCの防水/防塵構造を33秒でご紹介します。
*4. 防水パッキン形Y92S-P6使用時、ただしパネル表面のみ　取りつけ方法についてはデータシートを参照してください。
