商品概要
画像をクリックすると大きくなります

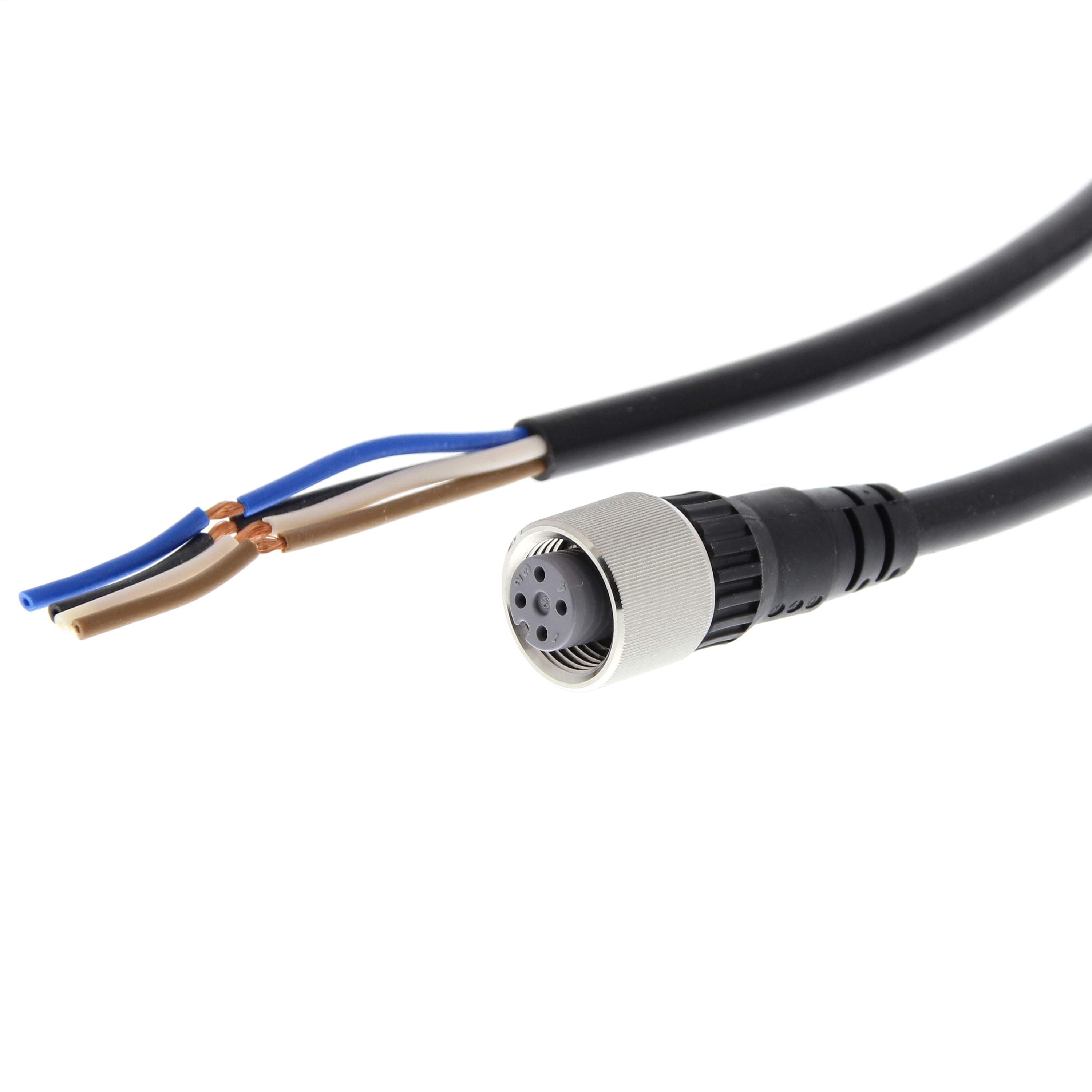

丸型防水コネクタ（M12ねじ式）, ケーブル付コネクタ ソケット片側コネクタ, DC用, ステンレス固定具仕様, 4極, 金めっき, ストレート, 配線 ①茶 ②白 ③青 ④黒, 耐熱ケーブル, 2m
丸型防水コネクタ（M12ねじ式）, ケーブル付コネクタ ソケット片側コネクタ, DC用, ステンレス固定具仕様, 4極, 金めっき, ストレート, 配線 ①茶 ②白 ③青 ④黒, 耐熱ケーブル, 2m
在庫/販売状況
2026/03/30 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 標準在庫機種 |
| 在庫状況 | 〇 |
| 標準価格(税別) | ¥ 3,000 |
詳細情報
定格/性能
情報更新：2026/02/27
| タイプ | 防水コネクタ |
|---|---|
| 用途・コーディング | Aコーディング |
| 接続１_形状 | メスーストレート |
| 接続1_コネクタ | M12ねじ式 |
| 接続2_形状 | 他 |
| 接続2_コネクタ | 線（バラ） |
| 極数 | 4極 |
| 芯数 | 4 |
| シールド | なし |
| タイプ | 耐熱ケーブル |
| ケーブル長 | 2m |
| 定格電流 | 4A |
| 定格電圧 | DC250V |
| LED | 無 |
| 結線 （〇内の数字は端子番号） | 8:①茶 ②白 ③青 ④黒（DC用） |
|---|---|
| 用途 | DC用・ステンレス固定具仕様 |
| プラグ/ソケット | ソケット |
| 引き出し方向 | ストレート |
| 固定方式 | M12 ねじ式 |
| 接触抵抗 | 40mΩ以下 (20mV以下、100mA以下) |
| 外径 | φ6mm |
| 使用温度範囲 | -25～70℃ |
| 使用湿度範囲 | 20～85%RH |
| 絶縁抵抗 | 1000MΩ以上 (DC500Vにて) |
| 耐電圧 | AC1500V 1min (リーク電流1mA以下) |
| 保護構造 | IP67 |
| 材質 | PBT樹脂(カバー) PBT樹脂(コンタクトブロック) SUS316L(表面処理なし)(固定具) ゴム(Oリング) 銅合金 (金めっき)(コンタクト) |
| 挿抜耐久 | 200回 |
RoHS/REACH対応状況
情報更新：2026/4/15
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Pb | Hg | Cd | Cr(VI) | PBBs | PBDEs | DBP | DIBP | BBP | DEHP | 環境保護 使用期限 |
| O | O | O | O | O | O | O | O | O | O | e |
- "対応済み"や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
XS2F-E421-D80-Eについての規格認証/適合状況については、「カスタマーサポートセンタ お客様相談室」または貴社担当オムロン営業員または販売店にお問い合わせください。
