商品概要
画像をクリックすると大きくなります

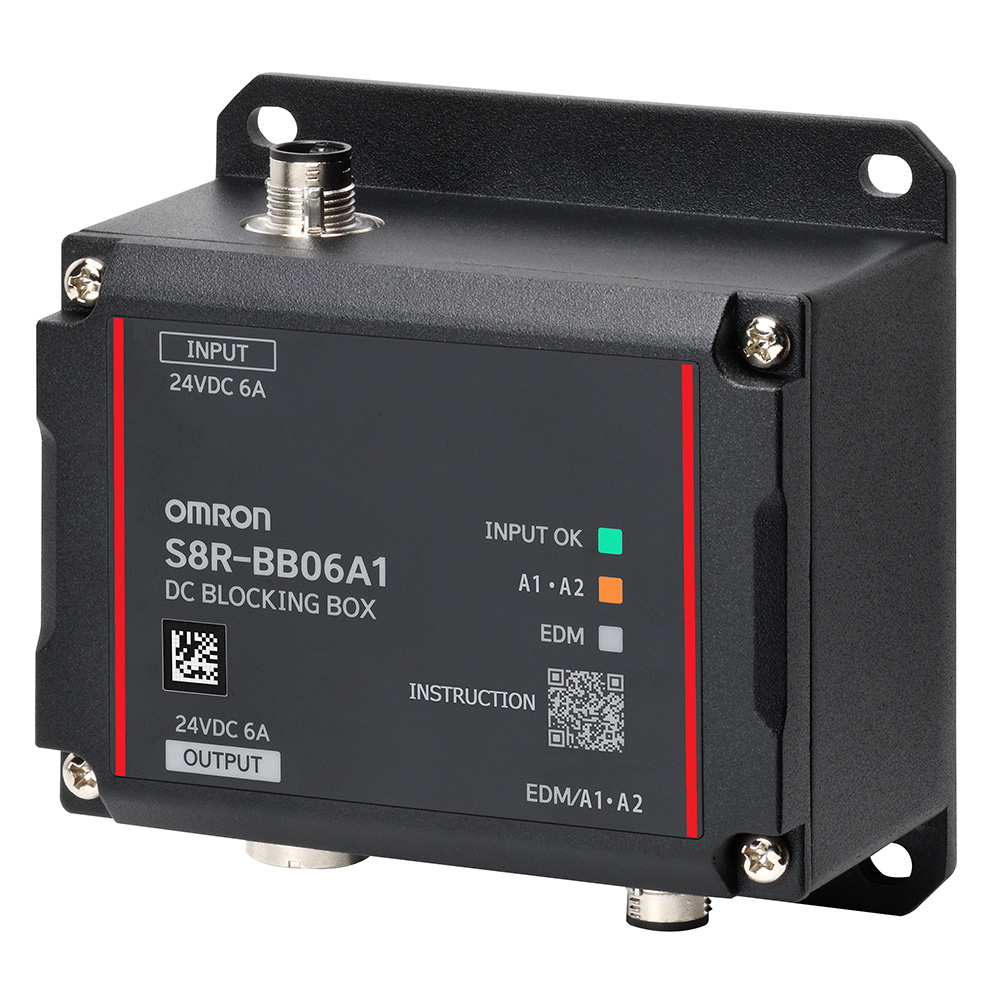

DC遮断BOX, 定格電流6A, 信号用, 5-コア
DC遮断BOX, 定格電流6A, 信号用, 5-コア
在庫/販売状況
2026/03/30 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | |
| 在庫状況 | |
| 標準価格(税別) | ¥ 75,000 |
詳細情報
定格/性能
情報更新：2026/04/02
| 品名 | DC遮断ボックス |
|---|---|
| 定格電流 | 6A |
| 定格電圧 | DC24V |
| コネクタ仕様（コイル端子・EDM端子） | M12-A（8極）コネクタ×1個 |
| 回路構成 | EDM部：1b接点×2直列 入出力接点部：1a設定×2直列 |
| 入力条件_定格電圧 | 24V |
| 入力条件_許容電圧範囲 | 21.6～28.0V |
| 入力条件_定格電流 | 6A |
| 出力特性_定格電圧 | 24V |
| 出力特性_許容電圧範囲 | 21.6～28.0V |
| 出力特性_定格電流 | 6A |
| 信号条件_A1・A2_定格電圧 | 24V |
| 信号条件_A1・A2_許容電圧範囲 | 21.6～26.4V |
| 信号条件_A1・A2_定格電流 | 50mA |
| 信号条件_A1・A2_消費電力 | 1.2W |
| 信号条件_EDM_定格電圧 | 24V |
| 信号条件_EDM_許容電圧範囲 | 30V以下 |
| 信号条件_EDM_定格電流 | 2A |
| 電気的特性_動作電圧 | 19.2V以下 |
| 電気的特性_復帰電圧 | 2.4V以上 |
| 電気的特性_抵抗（13-14間） | 300mΩ以下 |
|---|---|
| 動作特性_動作時間 | 20ms以下 |
| 動作特性_復帰時間 | 20ms以下 |
| 動作特性_応答時間 | 10ms以下 |
| 動作特性_最大開閉ひん度(機械的) | 36,000回/h |
| 動作特性_最大開閉ひん度(定格負荷) | 1,800回/h |
| 絶縁抵抗 | ＜入出力端子一括(FE除く)＞と＜EDM・コイル端子6,7,8ピン一括＞、＜入出力端子一括(FE除く)＞と＜EDM・コイル端子1,2ピン一括＞、＜入出力端子一括(FE除く)＞と＜FE＞、＜EDM・コイル端子6,7,8ピン一括＞と＜FE＞、＜EDM・コイル端子1,2ピン一括＞と＜FE＞ |
| 耐電圧 | ＜入出力端子一括(FE除く)＞と＜EDM・コイル端子6,7,8ピン一括＞、＜入出力端子一括(FE除く)＞と＜EDM・コイル端子1,2ピン一括＞、＜入出力端子一括(FE除く)＞と＜FE＞、＜EDM・コイル端子6,7,8ピン一括＞と＜FE＞、＜EDM・コイル端子1,2ピン一括＞と＜FE＞ |
| 信頼性_電気的耐久性 | 10万回以上 抵抗負荷：DC24V、6A 誘導負荷：DC24V、1A |
| 信頼性_機械的耐久性 | 1,000万回以上 |
| 使用周囲温度 | -25～55℃（ただし、氷結および結露しないこと） |
| 保存温度 | -25～65℃ |
| 使用周囲湿度 | 5～85%以下 |
| 保存湿度 | 5～85%以下 |
| 耐振動 | 10 ～ 55Hz 片振幅0.375mm 3 方向 各2h |
| 耐衝撃 | 150m/s2、6 方向 各3 回 |
| 質量 | 650g以下 |
| 冷却ファン | 無 |
| 保護構造 | IP67 UL 規格Type1 |
CAD
RoHS/REACH対応状況
情報更新：2026/4/15
S8R-BB06A1のRoHS対応状況については、営業部門もしくは販売店にお問い合わせください。
規格認証/適合状況
S8R-BB06A1についての規格認証/適合状況については、「カスタマーサポートセンタ お客様相談室」または貴社担当オムロン営業員または販売店にお問い合わせください。
対応済み：EU RoHS指令（10物質）の非含有に対応した製品が提供可能な商品です。
