商品概要
画像をクリックすると大きくなります
DC軸流ファン, 樹脂羽根タイプ, □120mm, フレーム厚 25mm, 高速, リード線タイプ, フィンガーガード×2付属
在庫/販売状況
2025/10/30 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 標準在庫機種 |
| 在庫状況 | 〇 |
| 標準価格(税別) | ¥ 7,550 |
詳細情報
定格/仕様
情報更新：2024/08/08
| モータ種類 | ブラシレス直流モータ |
|---|---|
| 回転速度 | 高速 |
| サイズ | □120×t25mm |
| 定格電圧 | DC24V |
| 許容電圧変動範囲 | 20.4～27.6V |
| 定格電流（ノミナル値） | 0.47A |
| 定格入力（ノミナル値） | 11.28W |
| 定格回転数（ノミナル値） | 4100r/min |
| 最大風量（ノミナル値） | 3.68m3/min |
| 最大静圧（ノミナル値） | 120Pa |
| 騒音（ノミナル値） | 51dB |
| 保護方式 | 拘束時焼損保護機能（電流カット方式） 電源リード線逆接続保護機能 |
| 周囲温度範囲 | 使用時: -20～70℃ (氷結しないこと) 保存時: -30～70℃ (氷結しないこと) |
| 周囲湿度範囲 | 使用時: 20～85%RH |
| 絶縁階級 | E種 (UL A種) |
| 絶縁抵抗 | リード線導体部・フレーム間: 10MΩ以上 (DC500Vメガにて) |
| 材質 | フレーム: PBT/ABSアロイ（UL94V-0） 羽根: PPHOX（UL94V-1） |
| 軸受 | ボールベアリング |
| 付属品 | フィンガーガード×2、M4ねじ、ナットセット |
| 質量 | 約280g |
外形図
情報更新：2024/08/08

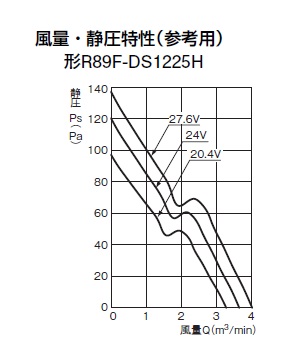

特性図
情報更新：2024/08/08
CAD
RoHS/REACH対応状況
情報更新：2025/10/23
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| X | O | O | O | O | O | 10 |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
| LR型式承認 （イギリス 船舶規格） |
DNV型式承認 （ノルウェー 船舶規格） |
BV型式承認 （フランス 船舶規格） |
KR型式承認 （韓国 船舶規格） |
NK型式承認 （日本 船舶規格） |
ABS型式承認 （アメリカ 船舶規格） |
|---|---|---|---|---|---|
| No | No | No | No | No | No |
