商品概要
画像をクリックすると大きくなります

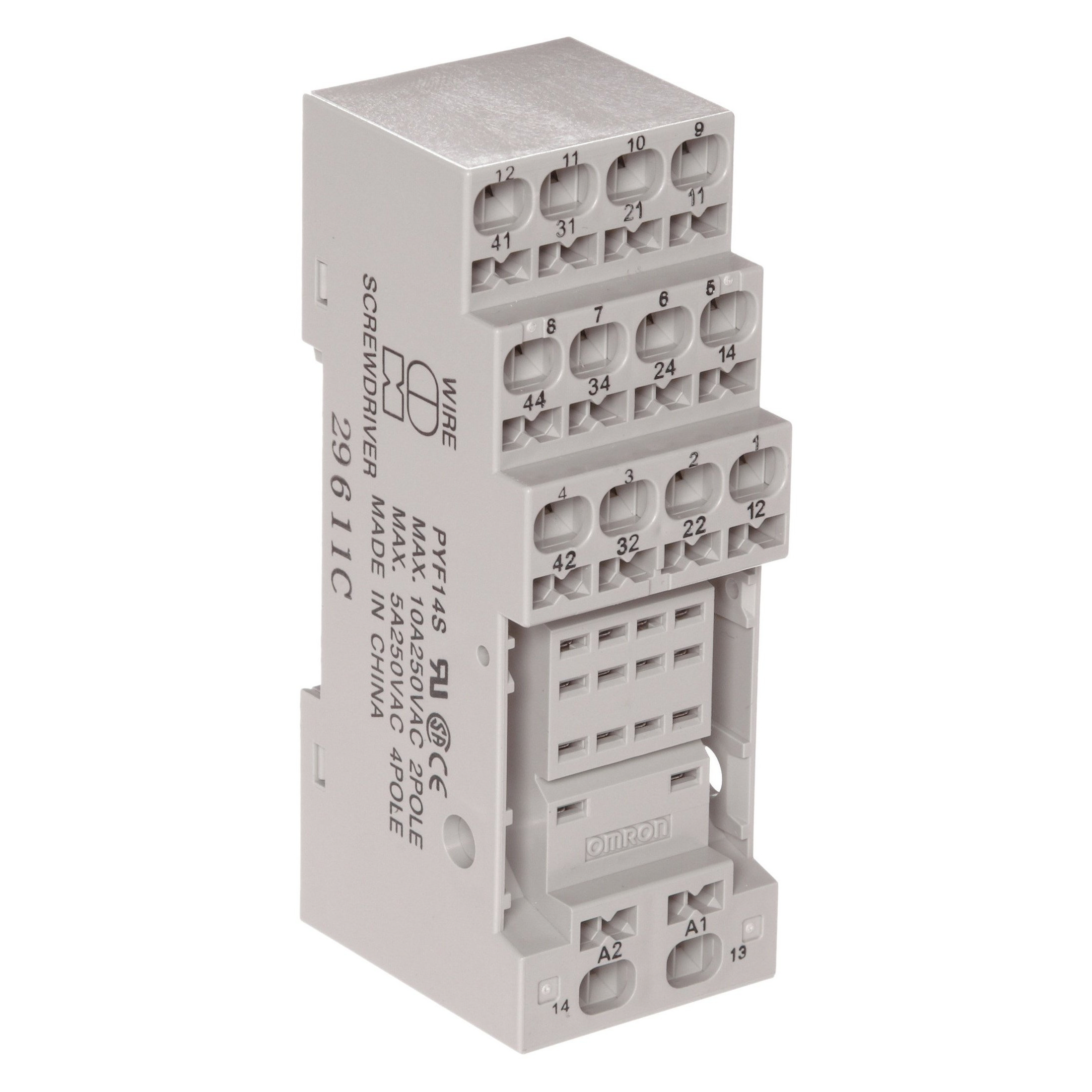

表面接続ソケット, 14ピン, ねじなし端子
在庫/販売状況
2025/03/24 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 標準在庫機種 |
| 在庫状況 | 〇 |
| 標準価格(税別) | ¥ 955 |
詳細情報
定格/性能
情報更新：2024/12/23
| 用途 | 表面接続 |
|---|---|
| ピン数 | 14ピン |
| 定格通電電流 | 5A |
| 使用温度範囲 | -55～70℃ |
| 使用湿度範囲 | 5～85%RH |
| 絶縁抵抗 | 異極接点端子間: 1000MΩ以上 (DC500V絶縁抵抗計にて) 同極接点端子間: 1000MΩ以上 (DC500V絶縁抵抗計にて) コイル接点端子間: 1000MΩ以上 (DC500V絶縁抵抗計にて) |
| 耐電圧 | 異極接点端子間: AC2000V 1min 同極接点端子間: AC2000V 1min コイル接点端子間: AC2000V 1min |
| 接続方式 | ねじなし端子 |
| 取りつけ方法 | DINレール取りつけ |
| 質量 | 約62g |
| 別売品 | リリースレバー: PYCM-14S ラベル: R99-11 短絡バー(赤): PYDM-08SR 短絡バー(青): PYDM-08SB |
CAD
RoHS/REACH対応状況
情報更新：2025/3/19
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| O | O | O | O | O | O | e |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
| LR型式承認 （イギリス 船舶規格） |
DNV型式承認 （ノルウェー 船舶規格） |
BV型式承認 （フランス 船舶規格） |
KR型式承認 （韓国 船舶規格） |
NK型式承認 （日本 船舶規格） |
ABS型式承認 （アメリカ 船舶規格） |
|---|---|---|---|---|---|
| No | No | No | No | No | No |
