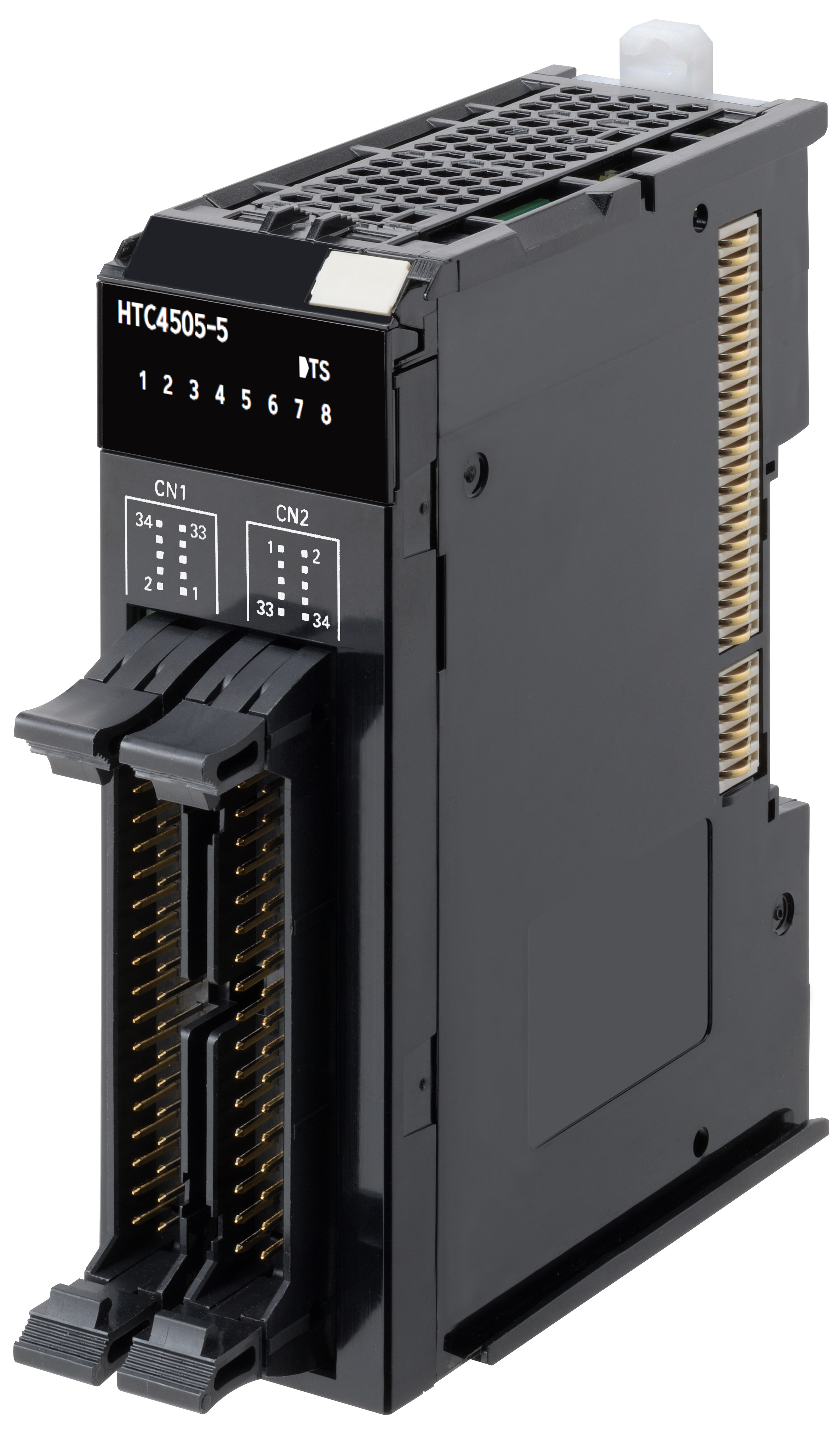

高機能温度調節ユニット, 8点, 標準制御

在庫/販売状況

2025/04/28 00:00 情報更新
販売状況 販売中
機種区分 標準在庫機種
在庫状況 〇
標準価格(税別) ¥ 280,000

詳細情報

定格/性能

情報更新：2024/08/08

定格/性能

Ch数8CH
外部接続方式MILコネクタ (34極×2)
入力種別温度センサ、CT入力
I/Oリフレッシュ方式フリーランリフレッシュ方式
NXユニット電源消費電力CPUユニットに接続: 1.95W以下
通信カプラユニットに接続: 1.65W以下
絶縁方式センサ入力と内部回路間: 電源=トランス、信号=デジタルアイソレータ
センサ入力間: 電源=トランス、信号=デジタルアイソレータ
内部回路とCT入力間: 非絶縁
制御出力と内部回路間: フォトカプラ（電圧出力タイプ）
制御出力間: 非絶縁
ヒータ断線警報あり
入力温度入力K、J、T、E、L、U、N、R、S、B、C/W、PLⅡ、Pt100（3線式）、JPt100（3線式）、電流（4～20mA/0～20mA）、電圧（1～5V/0～5V/0～10V）
導線抵抗の影響熱電対入力: 0.1℃/Ω（100Ω以下/1線あたり）
白金測温抵抗体入力: 0.06℃/Ω（20Ω以下/1線あたり）
変換時間50ms/ユニット
入力検出電流0.25mA
分解能センサ入力: 0.1℃以下（入力種別が熱電対K（-50～700℃）、Pt100（-200～3500℃）のみ0.01℃以下）
CT入力: 0.1 A
出力出力点数8点
定格電圧DC24V
使用負荷電圧範囲DC12～28.8V
出力種類電圧出力（SSR駆動用）
内部I/Oコモン線処理PNP
最大負荷電流21mA/点、168mA/ユニット
絶縁抵抗絶縁されている回路間: 20MΩ以上(DC100V)
耐電圧絶縁されている回路間: AC510V 1分間、漏れ電流5mA以下
耐振動IEC60068-2-6に準拠、5～8.4Hz 振幅3.5mm、8.4～150Hz 加速度9.8m/s2、X、Y、Z 各方向100分（掃引時間10分×掃引回数10回=合計100分）
耐衝撃IEC60068-2-27に準拠、147m/s2、X、Y、Z 各方向3回
耐ノイズIEC61000-4-4に準拠、2kV（電源ライン）
使用温度範囲0～55℃
保存温度範囲-25～70℃（ただし、氷結、結露しないこと）
使用湿度範囲10～95%RH（ただし、氷結、結露しないこと）
オーバーボルテージカテゴリカテゴリⅡ: IEC 61010-2-201に該当
EMCイミュニティレベルゾーンB
接地D種接地（第3種接地）
取りつけ方法DINレール取りつけ
質量130g以下
別売品冷接点センサ: NX-AUX03
電流検出器（CT）: E54-CT1/E54-CT1L/E54-CT3/E54-CT3L
