商品概要

画像をクリックすると大きくなります

小型タイムカウンタ, オンボードタイプ, 7桁, 無電圧入力, バックライト なし, リセットキー あり, ライトグレー

在庫/販売状況

2025/09/16 00:00 情報更新
販売状況 販売中
機種区分 標準在庫機種
在庫状況 〇
標準価格(税別) ¥ 5,300

詳細情報

定格/仕様

情報更新：2025/09/04

機能タイムカウンタ
電源電圧DC2.7～3.3V
許容電圧変動範囲DC2.6～3.6V
消費電流15µA以下 (DC3V 25℃にて)
タイムカウンタ入力モード加算(UP)
時間仕様0.0h～999999.9h
時間精度±100ppm (25℃)
最少計時パルス幅1s
復帰方式外部リセット、電源リセット
入力入力信号計時入力、リセット
入力方式無電圧入力
無電圧入力（無接点入力）短絡時インピーダンス: 10kΩ以下
短絡時残留電圧: 0.5V以下 (実力1.0V)
開放時インピーダンス: 750kΩ以上
リセット時間外部リセット20ms
電源リセット500ms
表示表示方式LCD
桁数7桁
文字高8.6mm (黒色)
ゼロサプレス表示あり
使用温度範囲-10～55℃（ただし、氷結、結露しないこと）
保存温度範囲-25～65℃（ただし、氷結、結露しないこと）
使用湿度範囲25～85%RH
耐ノイズリセット端子間: ±500V
計時入力端子間: ±500V
ノイズシミュレータによる方形波ノイズ パルス幅100ns/1µs、立ち上がり1ns
静電気耐力±8kV(誤動作)
耐振動耐久: 10～55Hz 片振幅 0.375mm 3方向 各2h
誤動作: 10～55Hz 片振幅 0.15mm 3方向 各10min
耐衝撃耐久: 300m/s2、6方向 各3回
誤動作: 200m/s2、6方向 各3回
外部接続方式オンボード
ケース色透明
質量約20g

外形図

情報更新：2025/09/04

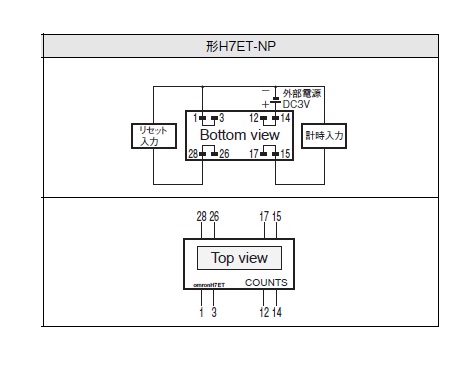

端子配置

情報更新：2025/09/04

CAD

ログイン/会員登録いただくと、CADデータをダウンロードすることができます。

ログイン/会員登録

ダウンロードデータをご利用いただく前に、以下を必ずお読みください。

ソフトウェアの使用条件

RoHS/REACH対応状況

情報更新：2025/9/03

EU RoHS

対応状況 対応予定月 非含有証明書
対応済み ダウンロードはこちら

中国 RoHS

中国 RoHS表
鉛
（PB）		 水銀
（Hg）		 カドミウム
（Cd）		 六価クロム
（Cr(VI)）		 ポリ臭化
ﾋﾞﾆﾌｪﾙ
（PBB）		 ポリ臭化
ｼﾞﾌｪﾆﾙｴｰﾃﾙ
(PBDE)		 環境保護
使用期限
X O O O O O 10
  • “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
  • 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
この製品のRoHS/REACH対応状況ページへ

規格認証/適合状況

UL認証 CSA認証 CEマーキング適合 CCC認証
Yes Yes Yes N/A
LR型式承認
（イギリス
船舶規格）		 DNV型式承認
（ノルウェー
船舶規格）		 BV型式承認
（フランス
船舶規格）		 KR型式承認
（韓国
船舶規格）		 NK型式承認
（日本
船舶規格）		 ABS型式承認
（アメリカ
船舶規格）
No No No No No No
この製品の規格認証/適合状況ページへ
その他の認証はこちらのページからご検索ください
