商品概要
画像をクリックすると大きくなります
デジタルタイマ, 6桁表示タイプ, 2段, トランジスタ出力, AC24V/DC12～24V, 端子台タイプ
在庫/販売状況
2025/05/22 00:00 情報更新| 販売状況 | 販売中・受注終了予定 推奨代替品を探す |
|---|---|
| 受注終了予定 | 2025年9月 |
| 機種区分 | 受注生産機種 |
| 在庫状況 | |
| 標準価格(税別) | ¥ 23,000 |
詳細情報
定格/性能
情報更新：2024/12/23
| 電源電圧 | DC12～24V (リップル20%以下) | |
|---|---|---|
| 許容電圧変動範囲 | 定格電源電圧の90～110 % | |
| 消費電力 | 約2.3W | |
| 時間仕様（レンジ数) | 4 | |
| 設定時間範囲（各レンジ） | 0.01～9999.99s 0.1～99999.9min 0.1～99999.9h 1s～99h 59min 59s | |
| 入力方式 | 無電圧（NPN）入力/電圧（PNP）入力切替 | |
| 無電圧入力 | 無接点入力 | 短絡時インピーダンス: 1kΩ以下（0Ω時流出電流 約12mA） 短絡時残留電圧: 3V以下 開放時インピーダンス: 100kΩ以上 (DC電源は30V以下のものをご使用ください) |
| 有接点入力 | 10V 5mAを十分に開閉できる接点を使用のこと | |
| 適用2線式センサ | 漏れ電流: 1.5mA以下 開閉容量: 5mA以上 残留電圧: DC3.0V以下 使用電圧: DC10Vで動作すること | |
| 電圧入力 | Hレベル: DC4.5～30V Lレベル: DC0～2V（入力抵抗 4.7kΩ） | |
| 出力モード | A: シグナルオンディレー F-1: 積算 | |
| 制御出力（無接点出力） | 2点（トランジスタ出力） 種類: NPNオープンコレクタ (2a) 開閉容量: DC30V以下、100mA以下 残留電圧: 1.5V以下 (実力約1V) 漏れ電流: 0.1mA以下 | |
| 復帰方式 | 電源リセット（Aモードのみ）/外部リセット/手動リセット | |
| 電源リセット | 最小電源開放時間: 0.5s (F-1モードは除く) | |
| 表示モード | 加算(UP)表示 | |
| 表示方式 | 7セグメントネガLCD 6桁 | |
| 文字高 | 計時値: 10mm (赤色) 設定値: 6mm (緑色) | |
| キープロテクト方式 | キープロテクトスイッチ | |
| 停電記憶方式 | EEP-ROM (書きかえ回数: 10万回以上、データ保持性: 10年以上) | |
| 使用温度範囲 | -10～55℃（ただし、氷結、結露しないこと） 密着取り付け時: -10～50℃（ただし、氷結、結露しないこと） | |
| 保存温度範囲 | -25～70℃（ただし、氷結、結露しないこと） | |
| 使用湿度範囲 | 25～85% | |
| 動作時間のばらつき | 電源スタート: ±0.01%±0.05s以下(セット値に対する割合) 信号スタート: ±0.005%±3ms以下(セット値に対する割合、最小入力信号幅1msを設定した場合) | |
| セット誤差 | 電源スタート: ±0.01%±0.05s以下(セット値に対する割合) 信号スタート: ±0.005%±3ms以下(セット値に対する割合、最小入力信号幅1msを設定した場合) | |
| 電圧の影響 | 電源スタート: ±0.01%±0.05s以下(セット値に対する割合) 信号スタート: ±0.005%±3ms以下(セット値に対する割合、最小入力信号幅1msを設定した場合) | |
| 温度の影響 | 電源スタート: ±0.01%±0.05s以下(セット値に対する割合) 信号スタート: ±0.005%±3ms以下(セット値に対する割合、最小入力信号幅1msを設定した場合) | |
| 絶縁抵抗 | 導電部端子と露出した非充電金属部間: 100MΩ以上 (DC500Vメガにて) | |
| 耐電圧 | 充電金属部と非充電金属部間: AC2000V 50/60Hz 1min 制御出力と電源、入力回路間: AC1000V 50/60Hz 1min 非連続接点間: AC1000V 50/60Hz 1min | |
| インパルス電圧 | 電源端子間: 1.0kV 導電部端子と露出した非充電金属部間: 1.5kV | |
| 耐ノイズ | 電源端子間: ±480kV 入力端子間: ±600kV ノイズシミュレータによる方形波ノイズ、パルス幅100ns/1µs、立ち上がり1ns | |
| 静電気耐力 | 8kV (誤動作)、15kV(破壊) | |
| 耐振動 | 耐久: 10～55Hz 片振幅 0.75mm 3方向 各2h 誤動作: 10～55Hz 片振幅 0.35mm 3方向 各10min | |
| 耐衝撃 | 耐久: 300m/s2、3軸 各方向 各3回 誤動作: 100m/s2、6方向 各3回 | |
| 保護構造 | パネル表面のみ: IEC規格 IP66、UL508 Type4X(屋内)(防水パッキン 形Y92S-29使用時) | |
| 取りつけ方法 | 埋込み取りつけ | |
| 外部接続方式 | ねじ締め端子 | |
| ケース色 | ブラック(マンセル N1.5) | |
| 付属品 | 埋込み取りつけ用アダプタ、防水パッキン、端子カバー | |
| オプション品 | 軟質カバー: Y92A-48F1 硬質カバー: Y92A-48 埋込み取りつけ用アダプタ: Y92F-30/Y92F-45/Y92F-38 防水パッキン: Y92S-29 交換用フロントパネル: Y92P-CXT4S/Y92P-CXT4G/Y92P-CXT4B | |
| 質量 | 本体: 約105g | |
外形図
情報更新：2024/12/23

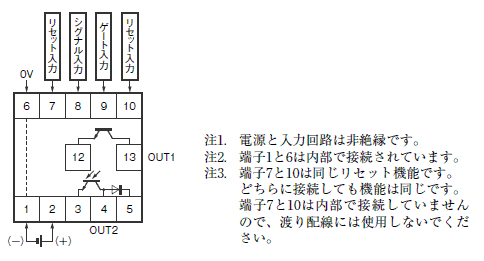

端子配置
情報更新：2024/12/23

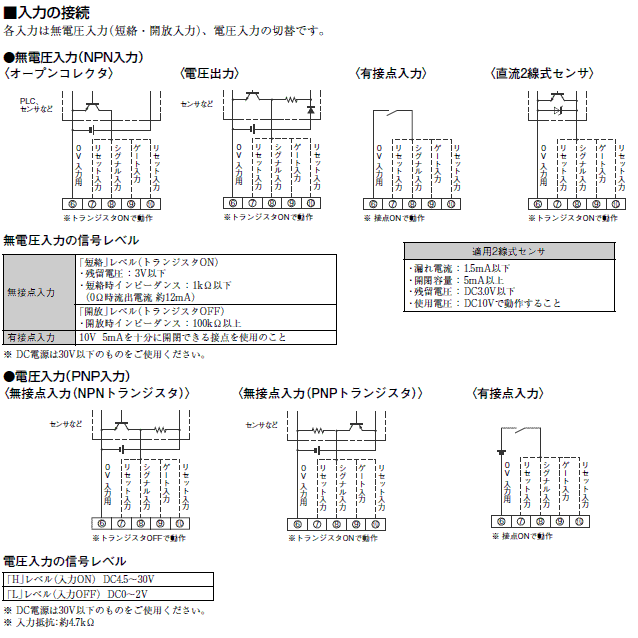

入力の接続
情報更新：2024/12/23

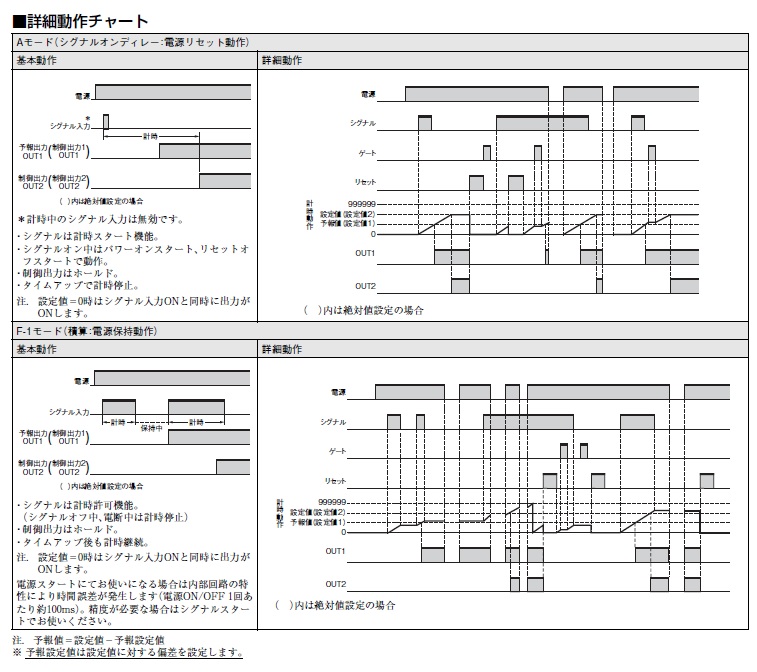

動作チャート
