ソリッドステート・タイマ, スター・デルタタイマ, 制御出力 1c+1c, 設定時間範囲 1～120s, AC/DC24～240V
在庫/販売状況
2026/04/01 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 標準在庫機種 |
| 在庫状況 | 〇 |
| 標準価格(税別) | ¥ 10,700 |
詳細情報
定格/仕様
情報更新：2024/12/23
| 定格電源電圧 | AC24～240V 50/60 Hz DC24～240V リップル20%以下 |
|---|---|
| 許容電圧変動範囲 | 電源電圧の85～110% |
| 消費電力 | 約6.6VA(AC240V時) |
| 復帰電圧 | 電源電圧の10%以下 |
| 時間レンジ数 | 2 |
| 動作モード | スターデルタ |
| 制御出力（種類） | 限時リレー 1c (スター回路) 1c (デルタ回路) |
| 制御出力（接点出力） | 抵抗負荷: AC250V 5A (cosφ=1)/DC30V 5A/DC125V 0.15A以下 最小適用負荷 DC5V 10mA (P水準、参考値) |
| 動作・復帰方式 | 限時動作/自己復帰 |
| スター・デルタ切替時間 | 0.05s、0.1s、0.25s、0.5sより選択 |
| 周囲温度範囲 | 使用時: -20～55℃（ただし、氷結しないこと） 保存時: -40～70℃（ただし、氷結しないこと） |
| 周囲湿度範囲 | 使用時: 25～85% |
| 動作時間のばらつき | ±1%以下 (最大目盛りに対する割合) |
| セット誤差 | ±10% (最大目盛りに対する割合)±0.05s以下 |
| 電圧の影響 | ±0.5%以下 (最大目盛りに対する割合) |
| 温度の影響 | ±2%以下 (最大目盛りに対する割合) |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
| 耐電圧 | 充電金属部と非充電金属部間: AC2000V 50/60Hz 1min 制御出力と操作回路間: AC2000V 50/60Hz 1min 非連続接点間: AC1000V 50/60Hz 1min |
| インパルス電圧 | 電源端子間: 5kV 導電部端子と露出した非充電金属部間: 5kV |
| 耐ノイズ | ノイズシミュレータによる方形波ノイズ(パルス幅 100ns/1µs、立ち上がり1ns) ±1.5kV |
| 静電気耐力 | 4kV(誤動作)、8kV(破壊) |
| 耐振動 | 耐久: 10～55Hz 片振幅 0.75mm 3方向 各2h 誤動作: 10～55Hz 片振幅 0.5mm 3方向 各10min |
| 耐衝撃 | 耐久: 1000m/s2、6方向 各3回 誤動作: 100m/s2、6方向 各3回 |
| 寿命（リレー出力） | 電気的: 10万回以上(AC250V 5A、抵抗負荷、開閉ひん度360回/h) 機械的: 1000万回以上(無負荷、開閉ひん度1800回/h) |
| 保護構造 | IP30(端子部はIP20) |
| 外部接続方法 | 端子台 |
| 質量 | 約120g |
| 付属品 | ネームラベル |
外形図
情報更新：2024/12/23
外形図

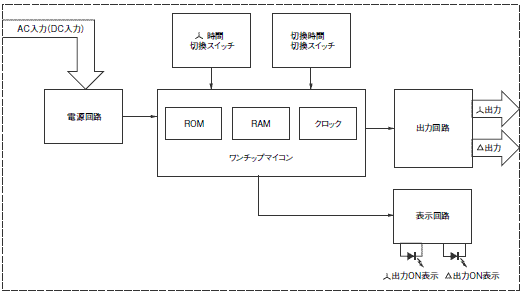

内部接続図
情報更新：2024/12/23
内部接続図
端子配置
情報更新：2024/12/23
端子配置
レンジと時間設定範囲
情報更新：2024/12/23
レンジと時間設定範囲
動作チャート
情報更新：2024/12/23
動作チャート
CAD
RoHS/REACH対応状況
情報更新：2026/4/01
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Pb | Hg | Cd | Cr(VI) | PBBs | PBDEs | DBP | DIBP | BBP | DEHP | 環境保護 使用期限 |
| X | O | O | O | O | O | O | O | O | O | 10 |
