ターミナルリレー, 4極（1c×4接点）, DINレール/ねじ取りつけ, プラスねじ端子, DC12V

在庫/販売状況

2025/07/02 00:00 情報更新
販売状況 販売中
機種区分 標準在庫機種
在庫状況 〇
標準価格(税別) ¥ 6,050

詳細情報

定格/性能

情報更新：2025/06/25

定格

出力方式リレー出力
接点構成 1c×4
搭載リレー/SSRG6B
I/O点数4点
コイルコイル定格DC12V
定格電流DC12V: 27.0mA
コイル抵抗DC12V 480Ω
動作電圧80%以下
復帰電圧10%以上
最大許容電圧110%以下
消費電力約300mW (搭載リレー1点当り)
接点定格負荷AC250V 5A (抵抗負荷)/1.5A (誘導負荷（cosφ=0.4）)
DC30V 5A (抵抗負荷)/1.5A (誘導負荷（L/R=7ms）)
接点電圧の最大値AC250V
DC125V
接点電流の最大値5A (抵抗負荷)
1.5A (誘導負荷（cosφ=0.4）)
開閉容量の最大値1250VA (抵抗負荷)
375VA (誘導負荷（cosφ=0.4）)
150W (抵抗負荷)
45W (誘導負荷（L/R=7ms）)

性能

接触抵抗100mΩ以下（DC5V 1Aにて）
動作時間10ms以下 (周囲温度条件 +23℃)
復帰時間15ms以下 (周囲温度条件: +23℃)
絶縁抵抗1000MΩ以上 (DC500Vメガにて)
最大開閉ひん度機械的: 18,000回/h
電気的: 1,800回/h
耐電圧同極接点間: AC1000V 50/60Hz 1min
異極接点間: AC2000V 50/60Hz 1min
コイルと接点間: AC2000V 50/60Hz 1min
耐振動耐久: 10～55～10Hz 片振幅 0.75mm（複振幅1.5mm）
誤動作: 10～55～10Hz 片振幅0.75mm(複振幅1.5mm）
耐衝撃耐久: 500m/s2
誤動作: 100m/s2
耐久性機械的: 5000万回以上
電気的: 10万回以上
故障率DC5V 10mA（P水準、参考値 開閉頻度120回/min）
表示灯動作表示LED
コイルサージ吸収機能ダイオード
使用温度範囲-25～55℃
保存温度範囲-25～55℃
使用湿度範囲45～85%
質量約95g
取り付け方法DINレール取りつけ、ねじ取りつけ共用

外形図

情報更新：2025/06/25

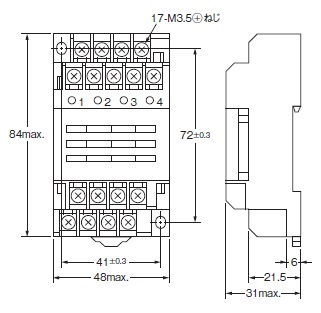

外形図

取りつけ穴寸法

情報更新：2025/06/25

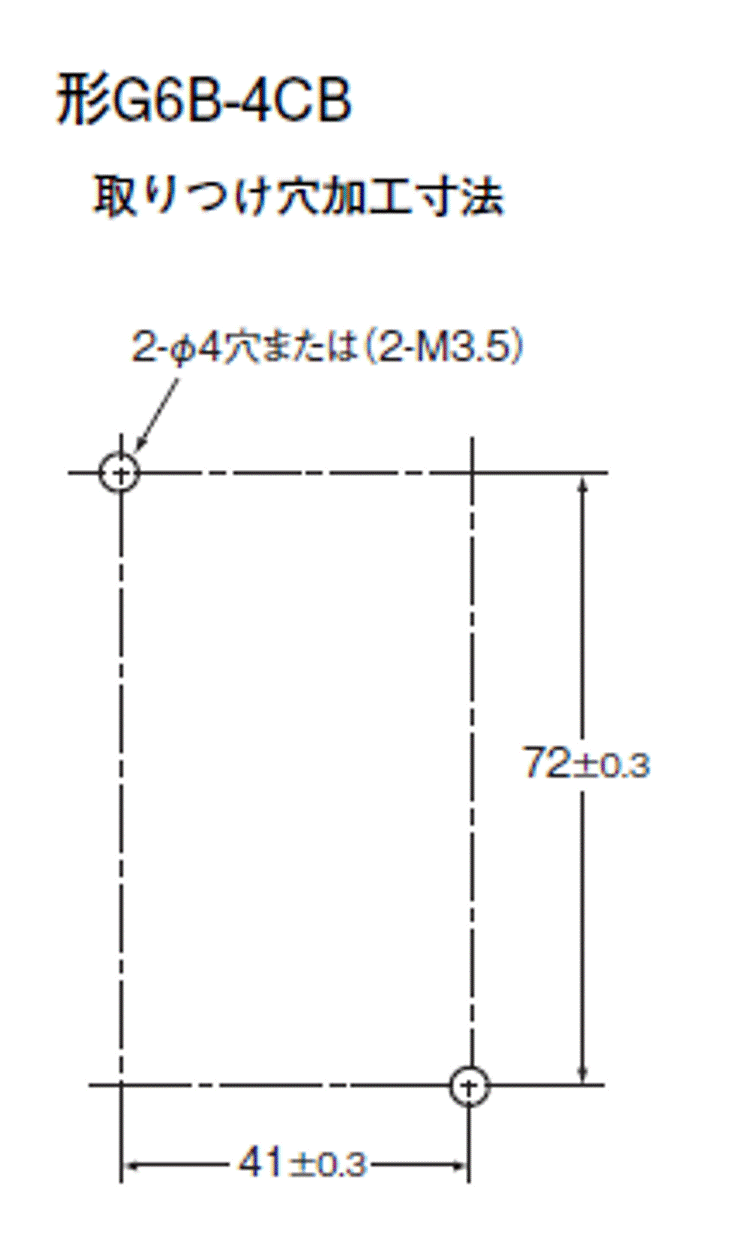

取りつけ穴寸法

端子配置

情報更新：2025/06/25

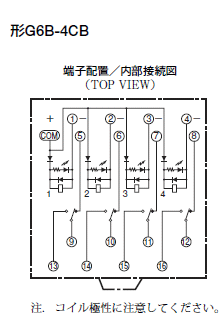

端子配置

CAD

ログイン/会員登録いただくと、CADデータをダウンロードすることができます。

ログイン/会員登録

ダウンロードデータをご利用いただく前に、以下を必ずお読みください。

ソフトウェアの使用条件

RoHS/REACH対応状況

情報更新：2025/7/02

EU RoHS

対応状況 対応予定月 非含有証明書
対応済み ダウンロードはこちら

中国 RoHS

中国 RoHS表
鉛
（PB）		 水銀
（Hg）		 カドミウム
（Cd）		 六価クロム
（Cr(VI)）		 ポリ臭化
ﾋﾞﾆﾌｪﾙ
（PBB）		 ポリ臭化
ｼﾞﾌｪﾆﾙｴｰﾃﾙ
(PBDE)		 環境保護
使用期限
X O O O O O 10
