I/O Solid State Relay, Input module, Photocoupler, Operating indicator Equipped, Rated voltage: 5 to 24 VDC

在庫/販売状況

2025/10/31 00:00 情報更新
販売状況 販売中
機種区分 標準在庫機種
在庫状況 〇
標準価格(税別) オープン価格

詳細情報

Ratings / Performance

情報更新：2024/07/25

Ratings

Product classificationRelay compatible
Isolation methodPhotocoupler
Operating indicatorEquipped
Terminal structurePlug-in terminal
MountingSocket
Case colorGreen
InputRated voltage5 to 24 VDC
Operating voltage range4 to 32 VDC
Input current5 mA max.
Operate voltage4 V max.DC
Release voltage1 V min.DC
OutputLoad current0.1 to 25 mA

Performance

Operate time0.5 ms max.
Release time0.5 ms max.
Output ON voltage drop1.6 V max.
Leakage current5 µA max.
Insulation resistance100 MΩ min. (at 500 VDC)
Dielectric strengthBetween input and output: 4000 VAC 50/60 Hz 1 min
Vibration resistance10 to 55 to 10 Hz, 0.75 mm single amplitude (1.5 mm double amplitude)
Shock resistance1000 m/s2
Ambient temperature (Operating)-30 to 80 ℃
Ambient temperature (Storage)-30 to 100 ℃
Ambient humidity (Operating)45 to 85 %
WeightApprox. 16 g
Other featureCertified by UL, and CSA
Connecting socketP7TF-05

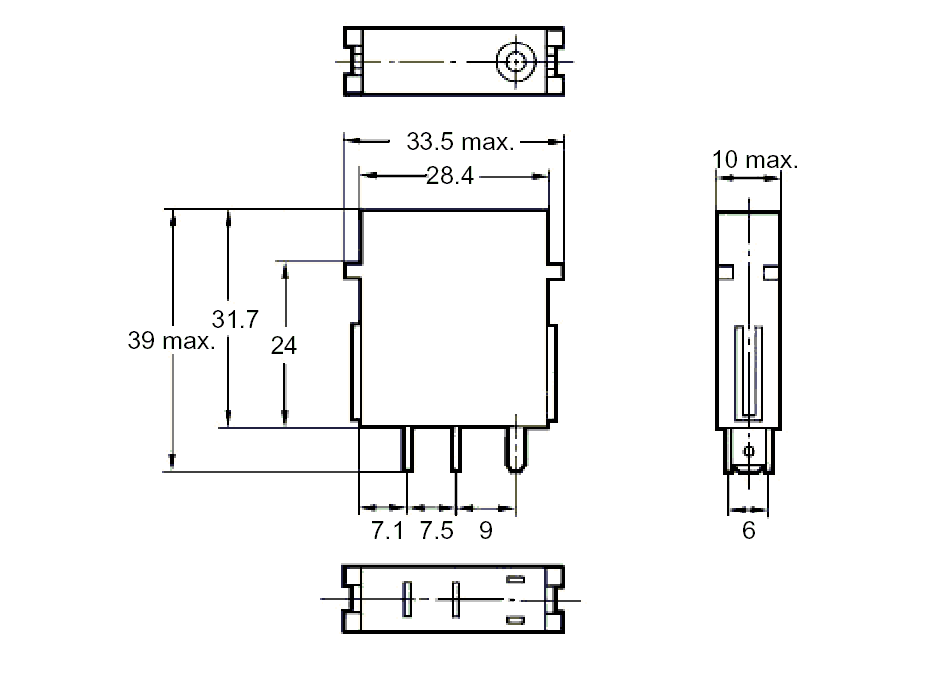

Outline drawing

情報更新：2024/07/25

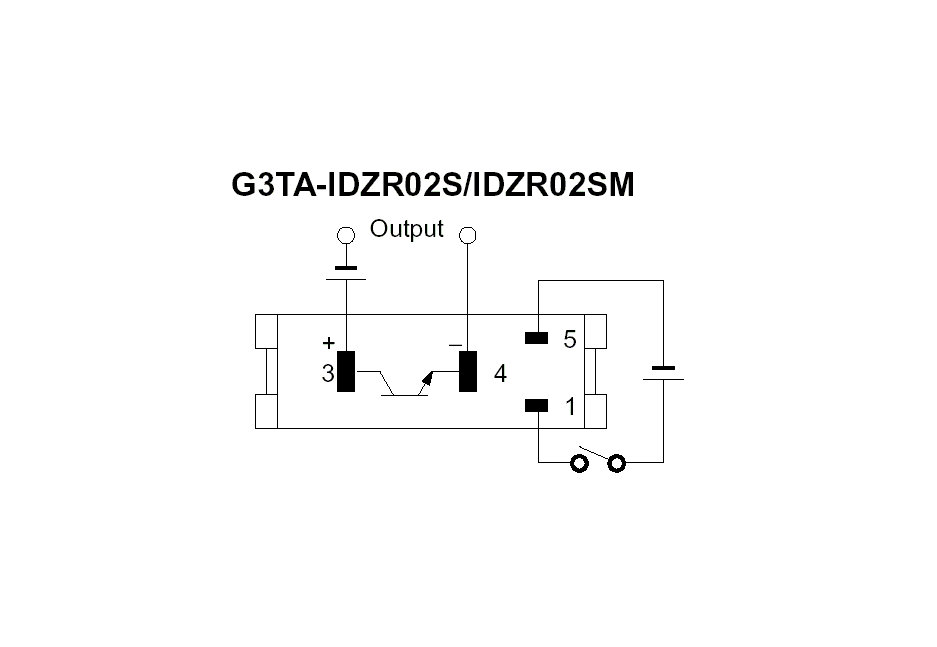

Connection diagra

情報更新：2024/07/25

External connections

RoHS/REACH対応状況

情報更新：2025/10/23

EU RoHS

対応状況 対応予定月 非含有証明書
対応済み ダウンロードはこちら

中国 RoHS

中国 RoHS表
鉛
（PB）		 水銀
（Hg）		 カドミウム
（Cd）		 六価クロム
（Cr(VI)）		 ポリ臭化
ﾋﾞﾆﾌｪﾙ
（PBB）		 ポリ臭化
ｼﾞﾌｪﾆﾙｴｰﾃﾙ
(PBDE)		 環境保護
使用期限
X O O O O O 10
  • “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
  • 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
この製品のRoHS/REACH対応状況ページへ

規格認証/適合状況

UL認証 CSA認証 CEマーキング適合 CCC認証
Yes Yes No N/A
LR型式承認
（イギリス
船舶規格）		 DNV型式承認
（ノルウェー
船舶規格）		 BV型式承認
（フランス
船舶規格）		 KR型式承認
（韓国
船舶規格）		 NK型式承認
（日本
船舶規格）		 ABS型式承認
（アメリカ
船舶規格）
No No No No No No
