商品概要
画像をクリックすると大きくなります
Power MOS FET Relay, Applied output load: 2 A at 24 VDC, PCB terminal, Input resistance Equipped, Rated input voltage: 50 VDC
在庫/販売状況
2025/09/16 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 標準在庫機種 |
| 在庫状況 | 〇 |
| 標準価格(税別) | オープン価格 |
詳細情報
- Ratings / Performance
- Outline drawing
- Connection diagra
- Characteristic chart
- RoHS/REACH対応状況
- 規格認証/適合状況
Ratings / Performance
情報更新：2025/09/04
Ratings
| Isolation method | Photo volt coupler | |
|---|---|---|
| Zero cross function | None | |
| Operating indicator | None | |
| Terminal structure | PCB terminal | |
| Mounting | PCB mounting, Socket | |
| Input | Rated voltage | 50 VDC |
| Rated current | 6.25 mA | |
| Output | Rated load voltage | 5 to 24 VDC |
| Load voltage range | 3 to 26.4 VDC | |
| Load current | 100 µA to 2.0 A | |
| Inrush current resistivity | 20 A (10 ms) | |
Performance
| Operate time | 6 ms max. (The value is when flowing 6.25 mA to input.) |
|---|---|
| Release time | 10 ms max. (The value is when flowing 6.25mA to input.) |
| Leakage current | 10 µA max. (at 26.4 VDC) |
| Insulation resistance | 100 MΩ min. (at 500 VDC) |
| Dielectric strength | Between input and output: 2500 VAC 50/60 Hz 1 min |
| Vibration resistance | 10 to 55 to 10 Hz, 0.75 mm single amplitude (1.5 mm double amplitude) |
| Shock resistance | 1000 m/s2 |
| Ambient temperature (Operating) | -30 to 85 ℃ (with no freezing or condensation) |
| Ambient temperature (Storage) | -30 to 100 ℃ (with no freezing or condensation) |
| Ambient humidity (Operating) | 45 to 85 % |
| Weight | Approx. 2.4 g |
| Connecting socket | P6D-04P |

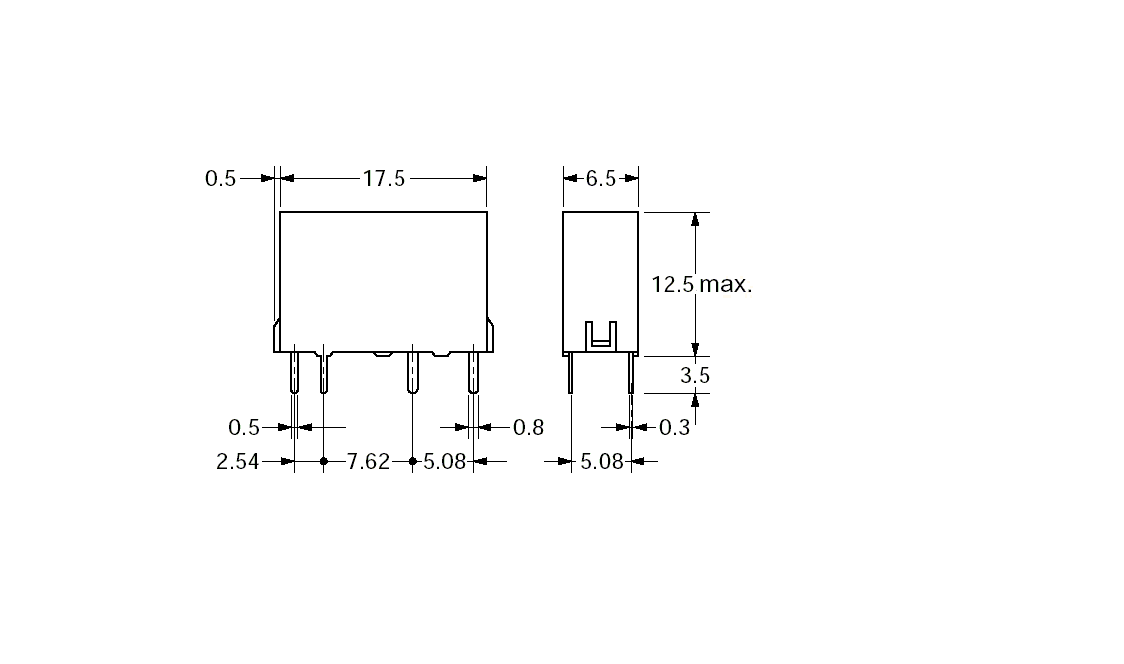

Outline drawing
情報更新：2025/09/04

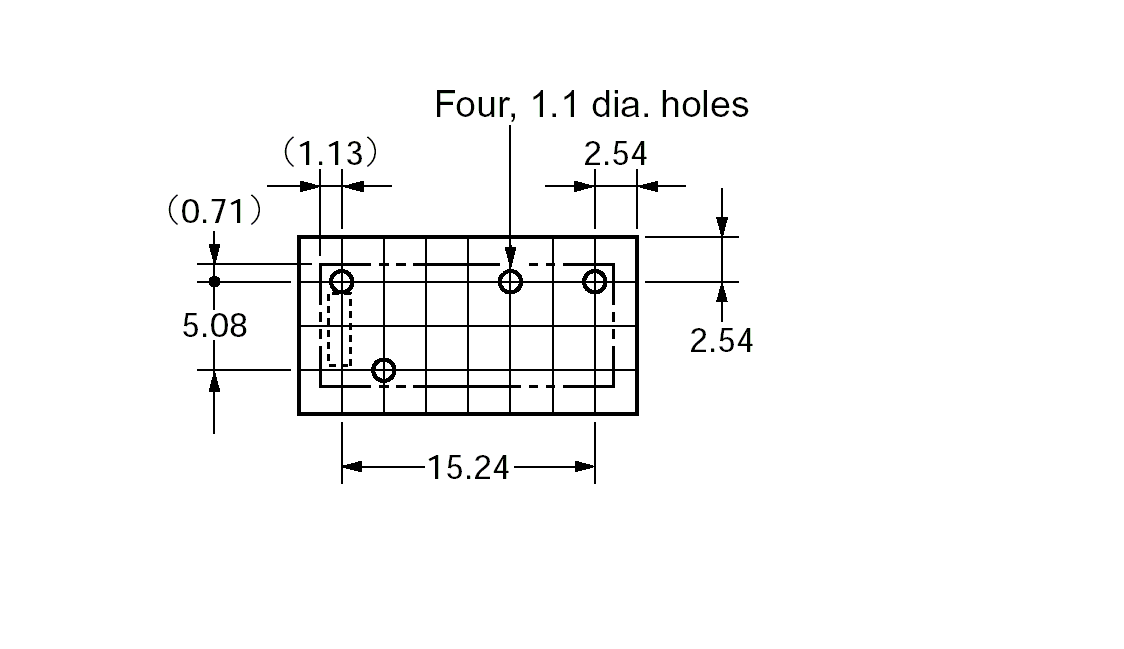

Mounting holes
Connection diagra
情報更新：2025/09/04

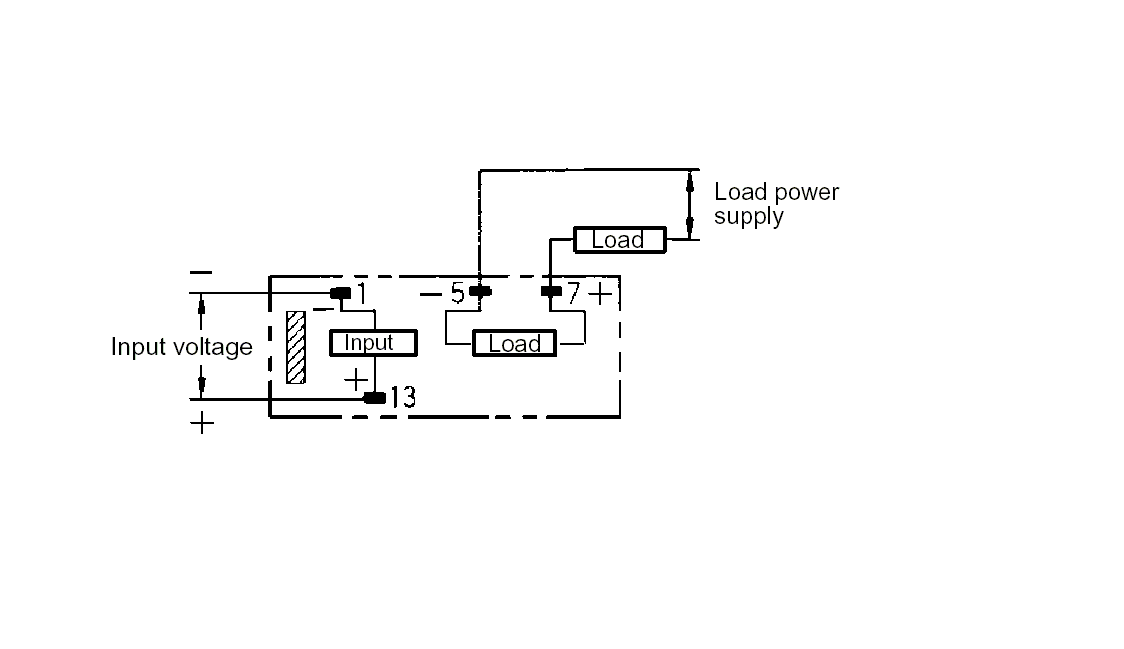

Terminal arrangement and internal connection
Characteristic chart
情報更新：2025/09/04

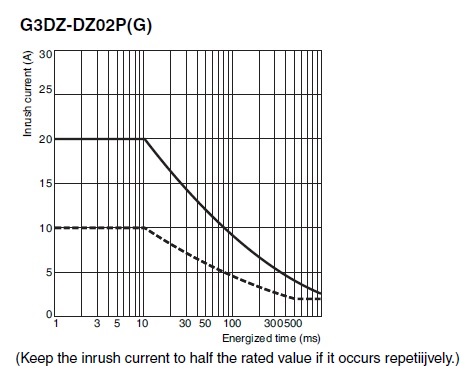

Inrush current resistivity (Non-repetitive)
RoHS/REACH対応状況
情報更新：2025/9/03
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| X | O | O | O | O | O | 10 |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
| LR型式承認 （イギリス 船舶規格） |
DNV型式承認 （ノルウェー 船舶規格） |
BV型式承認 （フランス 船舶規格） |
KR型式承認 （韓国 船舶規格） |
NK型式承認 （日本 船舶規格） |
ABS型式承認 （アメリカ 船舶規格） |
|---|---|---|---|---|---|
| No | No | No | No | No | No |
