商品概要

画像をクリックすると大きくなります

ロータリエンコーダ, アブソリュート形, 外形φ20, 軸出し, NPNオープンコレクタ出力, 256P/R, DC5V, コード引き出しタイプ, 1m

在庫/販売状況

2025/10/29 00:00 情報更新
販売状況 販売中
機種区分 受注生産機種
在庫状況
標準価格(税別) ¥ 37,500

詳細情報

定格/性能

情報更新：2024/07/25

分類アブソリュート形 シャフトタイプ
直径φ20mm
電源電圧DC5V±5%
消費電流35mA以下
分解能256P/R
突入電流約3A (15µs)
出力コードグレイ2進
制御出力出力形式NPNオープンコレクタ
印加電圧DC6V以下
出力電流4mA以下
残留電圧0.4V以下 (負荷電流4mA時)
論理負論理（H=「0」、 L=「1」）
回転方向CW方向 (シャフト側より右回転)で出力コード増加
最高応答周波数20kHz
出力立ち上がり、立ち下がり時間2µs以下 (コード長1m、負荷電流4mA)
起動トルク1mN.m以下
慣性モーメント0.91×10-7 kg.m2 以下
軸許容力ラジアル: 1.9N
スラスト: 1.9N
許容最高回転数6000r/min
周囲温度範囲使用時: 0～60℃ (ただし、氷結、結露しないこと)
保存時: -20～80℃ (ただし、氷結、結露しないこと)
周囲湿度範囲使用時: 35～85%RH (ただし、結露しないこと)
保存時: 35～85%RH (ただし、結露しないこと)
絶縁抵抗コンデンサアースにつき除外
耐電圧コンデンサアースにつき除外
耐振動耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃耐久: 500m/s2 X、Y、Z 各方向 3回
保護構造IEC: IP40
接続方式コード引き出しタイプ (コード長: 1m)
材質ケース: アルミニウム
本体: アルミニウム
シャフト: SUS304
質量梱包状態: 約40g
付属品取扱説明書、カプリング、L字レンチ(M1.5)

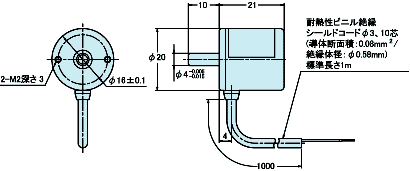

外形図

情報更新：2024/07/25

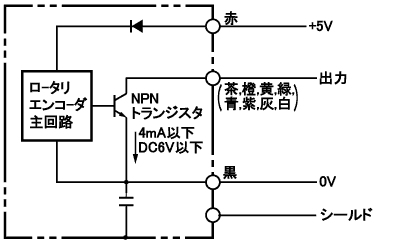

出力段回路図

情報更新：2024/07/25

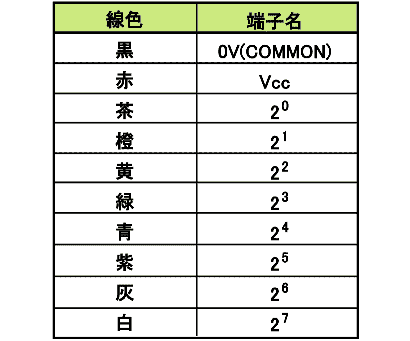

接続仕様図

情報更新：2024/07/25

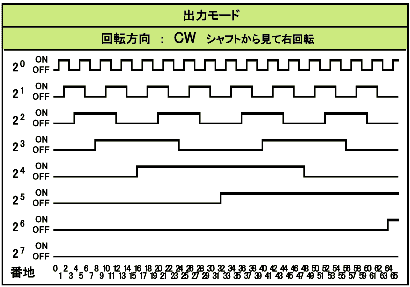

タイムチャート

情報更新：2024/07/25

CAD

ログイン/会員登録いただくと、CADデータをダウンロードすることができます。

ログイン/会員登録

ダウンロードデータをご利用いただく前に、以下を必ずお読みください。

ソフトウェアの使用条件

RoHS/REACH対応状況

情報更新：2025/10/23

EU RoHS

対応状況 対応予定月 非含有証明書
対応済み ダウンロードはこちら

中国 RoHS

中国 RoHS表
鉛
（PB）		 水銀
（Hg）		 カドミウム
（Cd）		 六価クロム
（Cr(VI)）		 ポリ臭化
ﾋﾞﾆﾌｪﾙ
（PBB）		 ポリ臭化
ｼﾞﾌｪﾆﾙｴｰﾃﾙ
(PBDE)		 環境保護
使用期限
O O O O O O e
  • “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
  • 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
この製品のRoHS/REACH対応状況ページへ

規格認証/適合状況

UL認証 CSA認証 CEマーキング適合 CCC認証
No No No N/A
LR型式承認
（イギリス
船舶規格）		 DNV型式承認
（ノルウェー
船舶規格）		 BV型式承認
（フランス
船舶規格）		 KR型式承認
（韓国
船舶規格）		 NK型式承認
（日本
船舶規格）		 ABS型式承認
（アメリカ
船舶規格）
No No No No No No
