商品概要
画像をクリックすると大きくなります
方向判別ユニット, オープンコレクタ出力, DC12～24V
在庫/販売状況
2025/04/28 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 標準在庫機種 |
| 在庫状況 | 〇 |
| 標準価格(税別) | ¥ 14,800 |
詳細情報
定格/性能
情報更新：2024/07/25
| 電源電圧 | DC12～24V (-10%～+15%) リップル(p-p)5%以下 | |
|---|---|---|
| 消費電流 | 50mA以下 | |
| 制御出力 | 出力形式 | オープンコレクタ |
| 印加電圧 | DC30V以下 | |
| シンク電流 | 80mA以下 | |
| 残留電圧 | 1V以下 (シンク電流80mA時) 0.4V以下 (シンク電流20mA時) | |
| 最高応答周波数 | 120kHz | |
| 周囲温度範囲 | 使用時: -10～55℃ (ただし、氷結しないこと) 保存時: -25～80℃ (ただし、氷結しないこと) | |
| 周囲湿度範囲 | 使用時: 35～85%RH (ただし、結露しないこと) 保存時: 35～85%RH (ただし、結露しないこと) | |
| 耐振動 | 耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h | |
| 耐衝撃 | 耐久: 300m/s2 X、Y、Z 各方向 3回 | |
| 接続方式 | 端子台タイプ | |
| 材質 | ケース: ABS | |
| 質量 | 梱包状態: 約100g | |
| 付属品 | 取扱説明書 | |

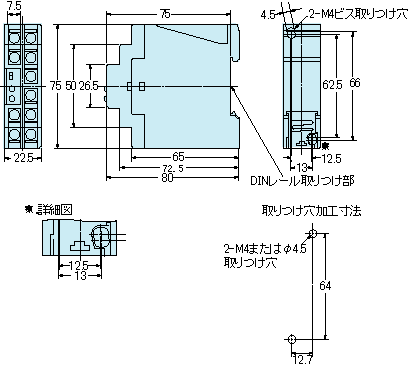

外形図
情報更新：2024/07/25

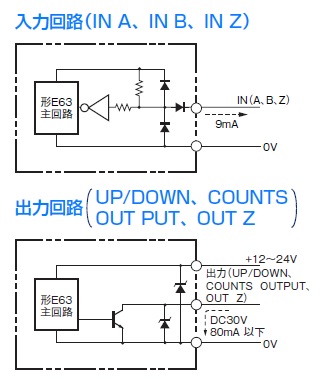

出力段回路図
情報更新：2024/07/25

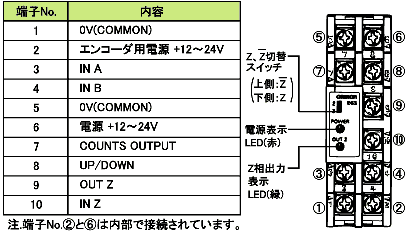

接続仕様図
情報更新：2024/07/25
タイムチャート
情報更新：2024/07/25
CAD
RoHS/REACH対応状況
情報更新：2025/4/16
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
| 対応予定なし | ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| X | O | O | O | O | O | 10 |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
| UL認証 | CSA認証 | CEマーキング適合 | CCC認証 |
|---|---|---|---|
| No | No | No | N/A |
| LR型式承認 （イギリス 船舶規格） |
DNV型式承認 （ノルウェー 船舶規格） |
BV型式承認 （フランス 船舶規格） |
KR型式承認 （韓国 船舶規格） |
NK型式承認 （日本 船舶規格） |
ABS型式承認 （アメリカ 船舶規格） |
|---|---|---|---|---|---|
| No | No | No | No | No | No |
対応済み：EU RoHS指令（10物質）の非含有に対応した製品が提供可能な商品です。
