商品概要
画像をクリックすると大きくなります

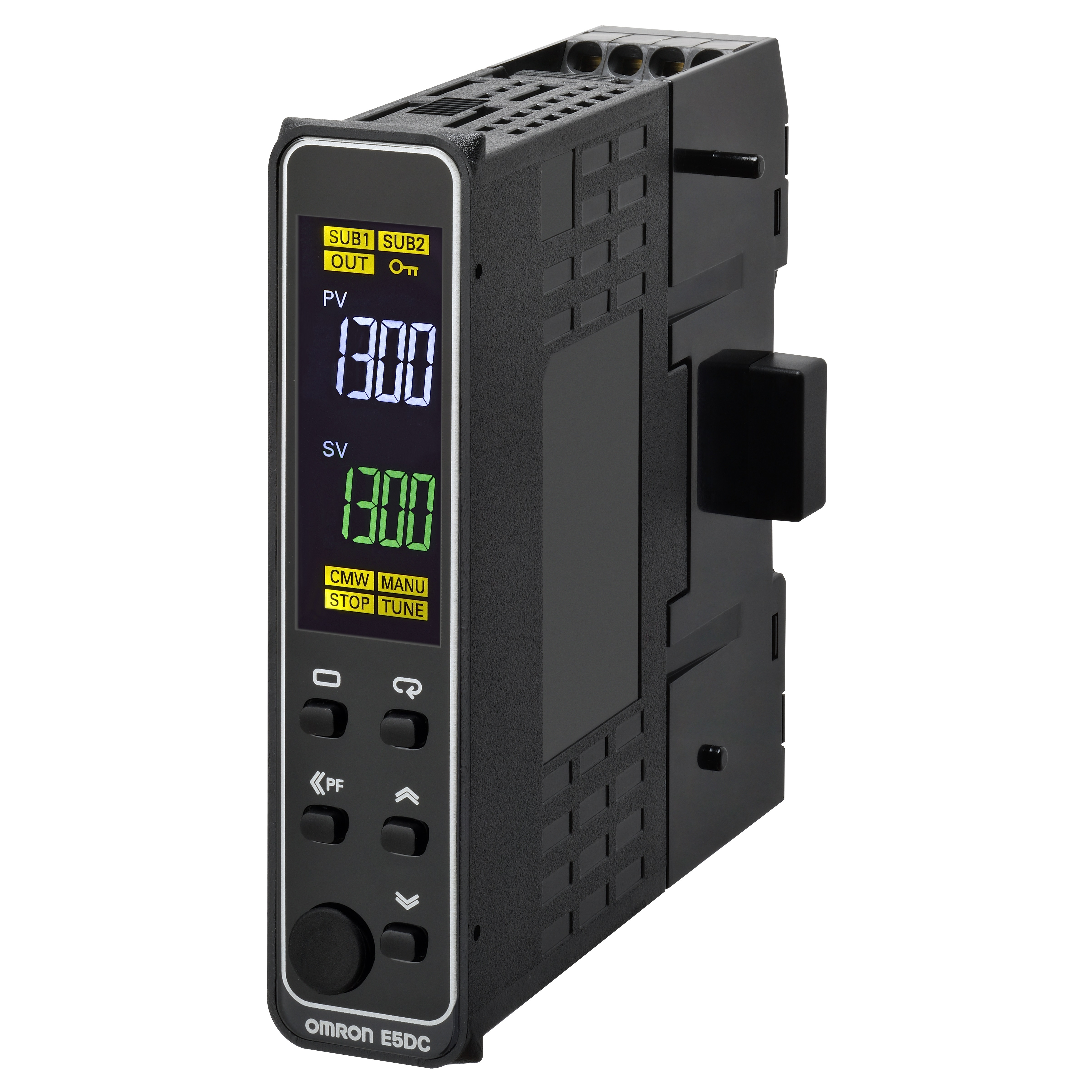

温度調節器（デジタル調節計）, 22.5mm幅, リレー出力, 補助出力2点, 電源電圧 AC100～240V, プッシュインPlus端子台タイプ, フルマルチ入力
在庫/販売状況
2026/01/30 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 標準在庫機種 |
| 在庫状況 | △ |
| 標準価格(税別) | ¥ 25,500 |
詳細情報
定格/性能
情報更新：2025/10/23
| 形状 | 22.5mm幅 |
|---|---|
| 定値/プログラム | 定値タイプ |
| 定格周波数 | 50/60Hz |
| 許容電圧変動範囲 | 電源電圧の85～110% |
| 消費電力 | W | 1.5W以下(DC24V時) |
| 消費電力 | VA | 2.8VA以下(AC24V時) |
| 入力点数 | 1点 |
| 温度入力 | 10～70℃、60～120℃、115～165℃、140～260℃(非接触温度センサ（形ES1B）) K、J、T、E、L、U、N、R、S、B、C/W、PLⅡ(熱電対) Pt100、JPt100(白金測温抵抗体) |
| アナログ入力 | 1～5V、0～5V、0～10V(電圧入力) 4～20mA、0～20mA(電流入力) |
| 入力インピーダンス | 電流入力: 150Ω以下、電圧入力: 1MΩ以上(形ES2-HB-N/THB-Nを接続する際は、1:1接続で使用) |
| 制御方式 | ON/OFFまたは2自由度PID（オートチューニング付き） |
| 制御出力総点数 | 1点 |
| 制御出力(1) | リレー出力 |
| 制御出力(2) | なし |
| 出力 | 1a AC250V 3A(抵抗負荷) |
| 点数 | 1点 |
| 最小適用負荷 (参考値) | 5V 10mA（参考値） |
| 補助出力総点数 | 2点 |
| 出力仕様 | 1a AC250V 2A(抵抗負荷) 電気的寿命: 10万回 (最小適用負荷 5V 10mA) (参考値) |
| 設定方式 | 前面キーによるデジタル設定(プロテクト機能付) |
| 指示方式 | 11セグメントデジタル表示および単発光表示 2段表示 文字高さ PV:8.5mm/ SV:8mm |
| マルチSP機能 | 最大8個の目標値（SP0～SP7）を記憶し、キー操作によって選択可能 |
| バンク切替機能 | なし |
| 入力サンプリング周期 | 50ms |
| 調節感度 | 温度入力: 0.1～999.9℃/°F（0.1℃/°F単位） アナログ入力: 0.01～99.99%FS（0.01%FS単位） |
| 比例帯 | 温度入力: 0.1～999.9℃/°F（0.1℃/°F単位） アナログ入力: 0.1～999.9%FS（0.1%FS単位） |
| 積分時間 | 0～9999s（1s単位）、0.0～999.9s（0.1s単位） |
| 微分時間 | 0～9999s（1s単位）、0.0～999.9s（0.1s単位） |
| 冷却用比例帯(P) | 温度入力: 0.1～999.9℃/°F（0.1℃/°F単位） アナログ入力: 0.1～999.9%FS（0.1%FS単位） |
| 冷却用積分時間(I) | 0～9999s（1s単位）、0.0～999.9s（0.1s単位） |
| 冷却用微分時間(D) | 0～9999s（1s単位）、0.0～999.9s（0.1s単位） |
| 制御周期 | 0.1s、0.2s、0.5s、1～99s (1s単位) |
| マニュアルリセット値 | 0.0～100.0% (0.1% 単位) |
| 絶縁抵抗 | 20MΩ以上(DC500V)(充電部端子と露出した非充電部間) 20MΩ以上(DC500V)(充電部端子相互間) 20MΩ以上(DC500V)(非連続接点間) |
| 耐電圧 | AC3000V 50/60Hz 1min(異極充電部端子間) |
| 耐振動 | 10～55Hz 20m/s2、3軸方向 10min(誤動作) 10～55Hz 20m/s2、3軸方向 2h(耐久) |
| 耐衝撃 | 100m/s2、3軸方向 各3回(誤動作) 300m/s2、3軸方向 各3回(耐久) |
| 使用周囲温度 | -10～50℃（ただし、氷結、結露しないこと）(3年保証時（標準単体取り付け）) -10～55℃（ただし、氷結、結露しないこと） |
| 保存周囲温度 | -25～65℃（ただし、氷結、結露しないこと） |
| 使用周囲湿度 | 25～85%RH |
| 標高 | 2000m以下 |
| 保護構造 | メインユニット: IP20、端子ユニット: IP00 |
| メモリ保護 | 不揮発性メモリ（書込回数: 100万回） |
| ケース色 | ブラック (N1.5) |
| 端子形状 | プッシュインPlus端子台 |
| 付属品 | 取扱説明書 2通、コンプライアンス情報シート 1通、コネクタカバー 1組 |
| 質量 | 約40g(プッシュインPlus端子ユニット) 約80g(本体) |
| オプション（別売） | (支持レール) PFP-50N(支持レール) E53-COV26(コネクタカバー) E58-CIFQ2(USB-シリアル変換ケーブル) E58-CIFQ2-E(変換ケーブル) E5DC-SCT1B(プッシュインPlus端子台ユニット) EST2-2C-MV4(サポートソフトウェア(CX-Thermo)) PFP-100N PFP-M(エンドプレート) PFP-S(スペーサ) Y92F-53(取りつけアダプタ) Y92F-54(エンドカバー) Y92S-L2(単位シール) |
| 指示精度 | (指示値の±0.2%または±0.8℃の大きいほう)±1ディジット以下(白金測温抵抗体) (指示値の±0.3%または±1℃の大きいほう)±1ディジット以下(熱電対) ±0.2%FS±1ディジット以下(アナログ入力) |
| 指示精度注記 | K(-200～1300℃レンジ)、TとNの-100℃以下、U、L は、±2℃±1ディジット以下。Bの400℃以下は規定なし。Bの400～800℃は、±3℃以下。R、S の200℃以下は、±3℃±1 ディジット以下。C/Wは、(±0.3%PVまたは±3℃の大きい方)±1ディジット以下。PLⅡは、(±0.3%PVまたは±2℃の大きい方)±1ディジット以下。 |
| 温度/電圧の影響 | (指示値の±1% あるいは±2℃の大きい方)±1ディジット以下(白金測温抵抗体) (熱電対) その他熱電対: (指示値の±1% あるいは±4℃の大きい方)±1ディジット以下、ただし、Kセンサの-100℃以下は±10℃以内(熱電対) R, S, B, C/W, PLⅡ: (指示値の±1% あるいは±10℃の大きい方)±1ディジット以下 ±1%FS±1ディジット以下(アナログ入力) |
| 温度/電圧の影響条件 | 周囲温度: -10℃～23℃～55℃、電圧範囲: 定格電圧の-15～＋10% |
| 電磁妨害の影響（EN61326-1） | (指示値の±1% あるいは±2℃の大きい方)±1ディジット以下(白金測温抵抗体) (熱電対) その他熱電対: (指示値の±1% あるいは±4℃の大きい方)±1ディジット以下、ただし、Kセンサの-100℃以下は±10℃以内(熱電対) R, S, B, C/W, PLⅡ: (指示値の±1% あるいは±10℃の大きい方)±1ディジット以下 ±1%FS±1ディジット以下(アナログ入力) |
| 信号源抵抗の影響 | 0.1℃/Ω以下(100Ω以下)(熱電対) 0.1℃/Ω以下(10Ω以下)(白金測温抵抗体) |
CAD
RoHS/REACH対応状況
情報更新：2026/1/21
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Pb | Hg | Cd | Cr(VI) | PBBs | PBDEs | DBP | DIBP | BBP | DEHP | 環境保護 使用期限 |
| X | O | O | O | O | O | O | O | O | O | 10 |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
| LR型式承認 （イギリス 船舶規格） |
DNV型式承認 （ノルウェー 船舶規格） |
BV型式承認 （フランス 船舶規格） |
KR型式承認 （韓国 船舶規格） |
NK型式承認 （日本 船舶規格） |
ABS型式承認 （アメリカ 船舶規格） |
|---|---|---|---|---|---|
| No | No | No | No | No | No |
