小形封入スイッチ, シール・プランジャ形, AC125V 0.1A, ねじ締め端子, 右側引き出しコード

在庫/販売状況

2025/11/04 00:00 情報更新
販売状況 販売中
機種区分 受注生産機種
在庫状況
標準価格(税別) ¥ 5,250

詳細情報

定格/仕様

情報更新：2025/09/04

形状・構造汎用ヨコ型
アクチュエータシール・プランジャ形 φ7.8
ステンレス鋼押ボタン
電気定格AC125V 0.1A
定格周波数50/60Hz
接点構成1c
負荷微小負荷
開閉能力（AC）抵抗負荷: AC125V 0.1A
開閉能力（DC）抵抗負荷: DC8V 0.1A/DC14V 0.1A/DC30V 0.1A
ケーブル仕様VCTF 耐油ケーブル、3芯、3m
公称断面積: 0.75mm2
仕上り径: φ7
引き出し方向: 右方向
周囲温度範囲使用時: -10～80℃ (ただし、氷結しないこと）
周囲湿度範囲35～95%RH

許容操作速度0.1mm/s～0.5m/s
許容操作頻度電気的: 30回/分以下
機械的: 120回/分以下
接触抵抗 (初期値)15mΩ以下 (内蔵スイッチ単体)
絶縁抵抗100MΩ以上 (DC500Vメガにて)
耐電圧同極端子間: AC1000V 50/60Hz 1min
各端子と非充電金属部間: AC1500V 50/60Hz 1min
インパルス耐電圧各端子と非充電金属部間: 2.5kV
耐久性機械的: 1000万回以上
耐振動誤動作: 10～55Hz 複振幅 1.5mm
耐衝撃耐久: 最大1000m/s2
誤動作: 最大300m/s2
保護構造IP67
感電保護クラスClass II (二重絶縁で接地不要)

動作に必要な力（OF）規格値 最大 11.77N
もどりの力（RF）規格値 最小 4.90N
動作までの動き（PT）規格値 最大 1.5mm
応差の動き（MD）参考値 0.1mm
動作後の動き（OT）規格値 最小 3mm
動作位置（OP）規格値 30±0.8mm

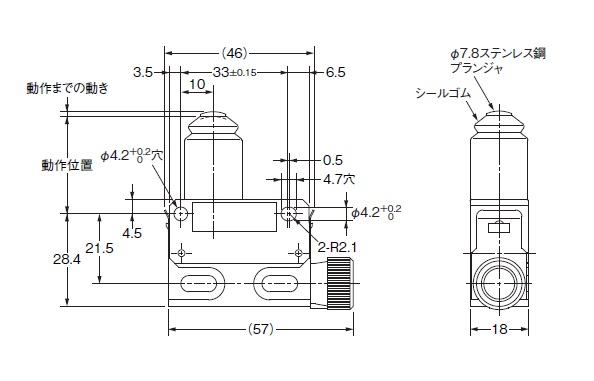

外形図
