商品概要

小形重装備リミットスイッチ, フレキシブル・ロッド, スプリング・ワイヤ形, 4回路双断形, 同時動作, 表示灯なし, G1/2コンジット口

在庫/販売状況

2026/03/30 00:00 情報更新
在庫/販売状況 ご利用条件
販売状況 販売中
機種区分 受注生産機種
在庫状況
標準価格(税別) ¥ 9,350

詳細情報

定格/仕様

情報更新：2025/09/04

形状・構造汎用タテ型
動作方式スナップアクション
動作形同時動作形
アクチュエータスプリング・ワイヤ形
ステンレス鋼ワイヤロッド
定格周波数50/60Hz
接触形式4回路双断形
接点構成2a2b
負荷一般負荷
開閉能力（AC）抵抗負荷: AC125V 5A/AC250V 3A/AC480V 1.5A/AC600V 1A
ランプ負荷: AC125V 2A/AC250V 1A/AC480V 0.5A/AC600V 0.4A
誘導負荷: AC125V 4A/AC250V 2A/AC480V 1A/AC600V 0.7A
電動機負荷: AC125V 3A/AC250V 1.5A/AC480V 0.8A/AC600V 0.5A
開閉能力（DC）抵抗負荷: DC14V 5A/DC30V 3A/DC125V 0.4A/DC250V 0.2A
ランプ負荷: DC14V 2A/DC30V 1A/DC125V 0.1A/DC250V 0.05A
誘導負荷: DC14V 4A/DC30V 2A/DC125V 0.4A/DC250V 0.2A
電動機負荷: DC14V 3A/DC30V 1.5A/DC125V 0.1A/DC250V 0.05A
許容突入電流常時閉路: 最大30A
常時開路: 最大20A
コンジットG1/2
周囲温度範囲使用時: -20～100℃
周囲湿度範囲35～95%RH (ただし、氷結しないこと）

許容操作頻度電気的: 30回/分以下
機械的: 300回/分以下
接触抵抗 (初期値)25mΩ以下
絶縁抵抗同極端子間: 100MΩ以上
充電金属部とアース間: 100MΩ以上
各端子と非充電金属部間: 100MΩ以上
DC500Vメガにて
耐電圧同極端子間: AC1000V 50/60Hz 1min
充電金属部とアース間: AC2200V 50/60Hz 1min
各端子と非充電金属部間: AC2200V 50/60Hz 1min
耐久性電気的: 75万回以上 (AC125V 5A)
耐衝撃耐久: 最大1000m/s2
保護構造IP67
NEMA Type1, 2, 3, 4, 4X, 5, 6P, 12, 13
感電保護クラスClass I (アース端子付き)

動作に必要な力（OF）規格値 最大 0.98N
動作までの動き（PT）規格値 最大 15°
平均値 5°

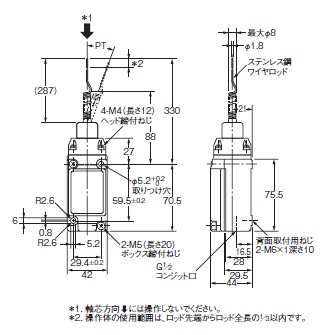

外形図

情報更新：2025/09/04

取りつけ穴加工図

回路構成

情報更新：2025/09/04

特性図

情報更新：2025/09/04

耐久曲線図

電気的:

CAD

ログイン/会員登録いただくと、CADデータをダウンロードすることができます。

ログイン/会員登録

ダウンロードデータをご利用いただく前に、以下を必ずお読みください。

ソフトウェアの使用条件

RoHS/REACH対応状況

情報更新：

EU RoHS

対応状況 対応予定月 非含有証明書
対応済み ダウンロードはこちら

中国 RoHS

中国 RoHS表
Pb Hg Cd Cr(VI) PBBs PBDEs DBP DIBP BBP DEHP 環境保護
使用期限
X O O O O O O O O O 10
