小形基本スイッチ
アクチュエータ |
ヒンジ・短レバー形 |
---|---|
接点構成 |
1c (単極双投形) |
端子仕様 |
はんだづけ端子 |
定格通電電流 |
0.1A |
保護構造 |
IP40 |
情報更新 : 2024/07/25
アクチュエータ | ヒンジ・短レバー形 ステンレス鋼レバー |
---|---|
接点構成 | 1c (単極双投形) クロスバ 金合金 |
接点間隔(標準値) | 0.5mm |
端子仕様 | はんだづけ端子 |
負荷 | 微小負荷 |
定格通電電流 | 0.1A |
開閉能力(AC) | 抵抗負荷: AC125V 0.1A |
開閉能力(DC) | 抵抗負荷: DC30V 0.1A |
周囲温度範囲 | -25~105℃ 60%RH以下 (ただし、氷結、結露しないこと) |
周囲湿度範囲 | 85%RH以下 5~35℃にて |
許容操作頻度 | 電気的: 60回/分以下 |
---|---|
接触抵抗(初期値) | 50mΩ以下 |
絶縁抵抗 | 100MΩ以上 (DC500V絶縁抵抗計にて) |
耐電圧 | セパレータ使用 同極端子間: AC1000V 50/60Hz 1min 充電金属部とアース間: AC1500V 50/60Hz 1min 各端子と非充電金属部間: AC1500V 50/60Hz 1min |
耐久性 | 電気的: 100万回以上 (30回/min) 機械的: 1000万回以上 (60回/min) |
保護構造 | IP40 |
感電保護クラス | Class I |
トラッキング特性(PTI) | 175 |
耐振動 | 誤動作: 10~55Hz 複振幅 1.5mm |
耐衝撃 | 耐久: 最大400m/s2 誤動作: 最大100m/s2 |
動作に必要な力(OF) | 規格値 最大0.49N |
---|---|
もどりの力(RF) | 参考値 最小0.04N |
動作までの動き(PT) | 規格値 最大1.6mm |
動作後の動き(OT) | 規格値 最小0.8mm |
応差の動き(MD) | 規格値 最大0.5mm |
動作位置(OP) | 規格値 14.7~15.7mm |

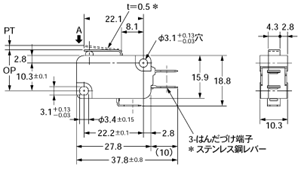

情報更新 : 2024/07/25
情報更新 : 2024/07/25
情報更新 : 2024/07/25
情報更新 : 2024/07/25
ねじ取りつけ穴加工図
情報更新 : 2024/07/25
情報更新 : 2024/07/25
情報更新 : 2024/07/25
情報更新 : 2024/07/25
情報更新 : 2024/07/25
商品形式 | 商品概要 | CADダウンロード |
---|---|---|
VX-011-1A3 | 小形基本スイッチ, 微小負荷, 1c, ヒンジ・短レバー形, 動作に必要な力(OF): 最大0.49N, はんだづけ端子 | ダウンロード |
