J-7-V4
極超小形基本スイッチ
- 定格/性能
情報更新 : 2024/03/13
| アクチュエータ | ヒンジ・長レバー形 ステンレス鋼レバー |
|---|---|
| 接点構成 | 1c (単極双投形) リベット 銀合金＋金メッキ |
| 接点間隔（標準値） | 0.35mm |
| 端子仕様 | はんだづけ端子 |
| 負荷 | 一般負荷 |
| 開閉能力（AC） | 抵抗負荷: AC125V 7A、AC250V 7A |
| 周囲温度範囲 | -10～80℃ 60%RH以下 (ただし、氷結、結露しないこと) |
| 周囲湿度範囲 | 85%RH以下 5～35℃にて |
| 許容操作頻度 | 電気的: 30回/分以下 機械的: 400回/分以下 |
|---|---|
| 接触抵抗（初期値） | 15mΩ以下 |
| 絶縁抵抗 | 100MΩ以上 (DC500V絶縁抵抗計にて) |
| 耐電圧 | 同極端子間: AC600V 50/60Hz 1min 充電金属部とアース間: AC1500V 50/60Hz 1min 各端子と非充電金属部間: AC1500V 50/60Hz 1min |
| 耐久性 | 電気的: 5万回以上 (20回/min) 機械的: 1000万回以上 (60回/min) |
| 保護構造 | IP40 |
| 耐振動 | 誤動作: 10～55Hz 複振幅 1.5mm |
| 耐衝撃 | 耐久: 最大1000m/s2 |
| 動作に必要な力（OF） | 規格値 最大0.20N |
|---|---|
| もどりの力（RF） | 規格値 最小0.03N |
| 動作までの動き（PT） | 規格値 最大4.5mm |
| 動作後の動き（OT） | 規格値 最小0.8mm |
| 応差の動き（MD） | 規格値 最大1.2mm |
| 動作位置（OP） | 規格値 5.4～11.2mm |
情報更新 : 2024/03/13

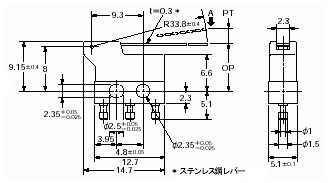

- 外形図
情報更新 : 2024/03/13
情報更新 : 2024/03/13
- 端子構造
情報更新 : 2024/03/13
情報更新 : 2024/03/13
- CAD
| 商品形式 | 商品概要 | CADダウンロード |
|---|---|---|
| J-7-V4 | ヒンジ・長レバー形 |
