D3M-01L3-3

超小形基本スイッチ


超小型基本スイッチ, 微小負荷, ヒンジ・アール・レバー形, 押ボタンを基準に遠い位置, 1a

アクチュエータ ヒンジ・アール・レバー形
接点構成 1a (単極単投-常開形)
端子仕様 コネクタ接続端子
保護構造 IP40

D3Mの形式一覧

  • 定格/性能
アクチュエータヒンジ・アール・レバー形
ステンレス鋼レバー
接点構成1a (単極単投-常開形)
クロスバ
金合金
接点間隔(標準値)0.5mm
端子仕様コネクタ接続端子
負荷微小負荷
開閉能力(DC)抵抗負荷: DC30V 0.1A
許容突入電流最大1A
周囲温度範囲-25~85℃ 60%RH以下 (ただし、氷結、結露しないこと)
周囲湿度範囲80%RH以下 5~35℃にて
許容操作頻度電気的: 60回/分以下
機械的: 400回/分以下
接触抵抗(初期値)100mΩ以下
絶縁抵抗100MΩ以上 (DC500V絶縁抵抗計にて)
耐電圧同極端子間: AC1000V 50/60Hz 1min
充電金属部とアース間: AC1500V 50/60Hz 1min
各端子と非充電金属部間: AC1500V 50/60Hz 1min
耐久性電気的: 20万回以上 (30回/min)
機械的: 50万回以上 (60回/min)
保護構造IP40
耐振動誤動作: 10~55Hz 複振幅 1.5mm
耐衝撃耐久: 最大1000m/s2
誤動作: 最大300m/s2
動作に必要な力(OF)規格値 最大1.00N
もどりの力(RF)規格値 最小0.10N
動作後の動き(OT)規格値 最小0.7mm
応差の動き(MD)規格値 最大0.6mm
自由位置(FP)規格値 最大13.6mm
動作位置(OP)規格値 10.7~11.9mm

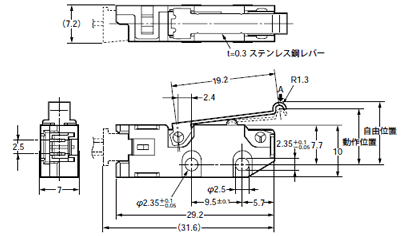

  • 外形図

  • 取りつけ穴加工図

ねじ取りつけ穴加工図

  • 端子構造

  • 適合負荷領域図

  • CAD
